Кнопка тактовая с колпачком (Зелёная)

Кнопка — самый простой компонент для управления электронными устройствами. Кнопки окружают нас повсюду, включить/выключить свет, вызвать лифт, разогреть еду, приготовить кофе, включить смартфон и т.д. Даже печатая описания к кнопке мы используем кнопки на клавиатуре и мышке. И только вы знаете, какая магия произойдёт после нажатия на кнопку в вашем устройстве.

Общие сведения

Кнопка — это механическое устройство, которое может замыкать и размыкать электрическую цепь. В электронике существует огромное количество видов кнопок, которые отличаются: габаритами, принципом работы, с фиксацией / без фиксации и т.д.

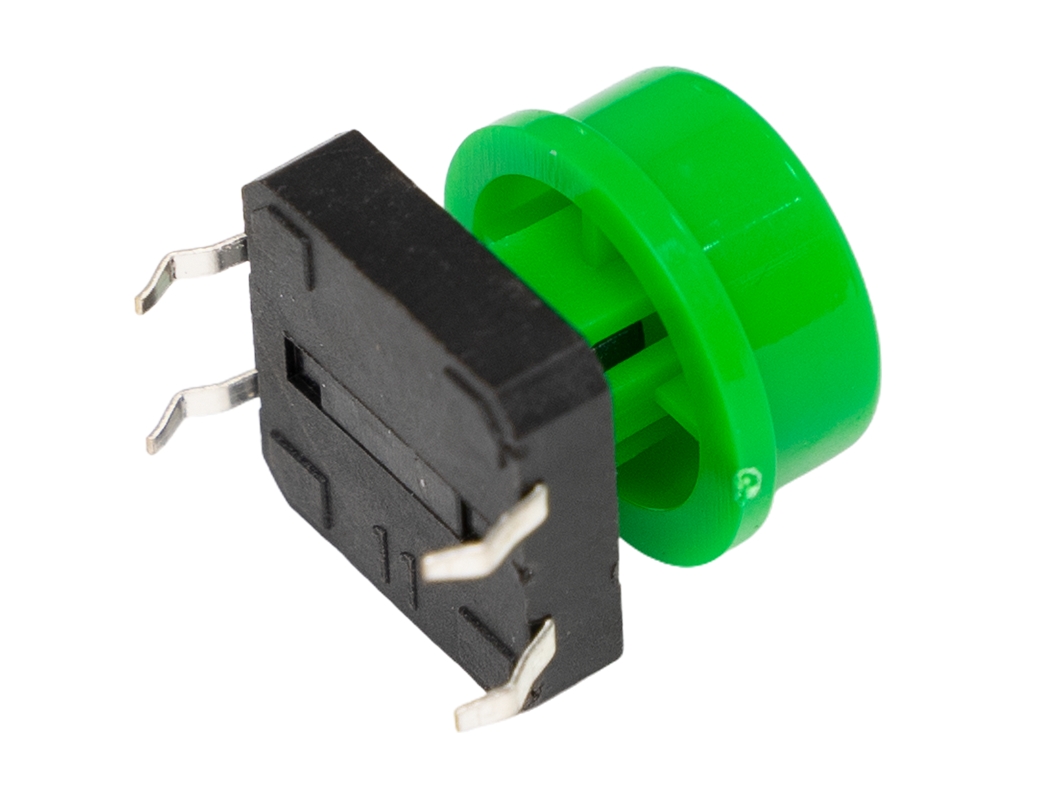

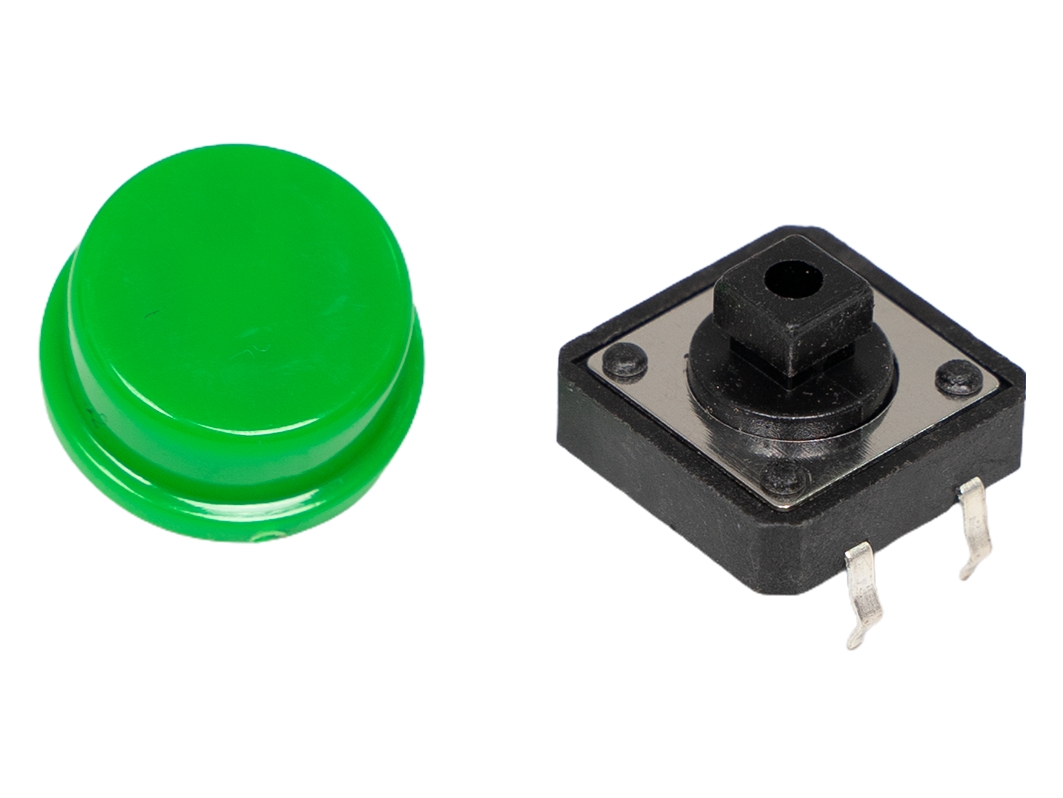

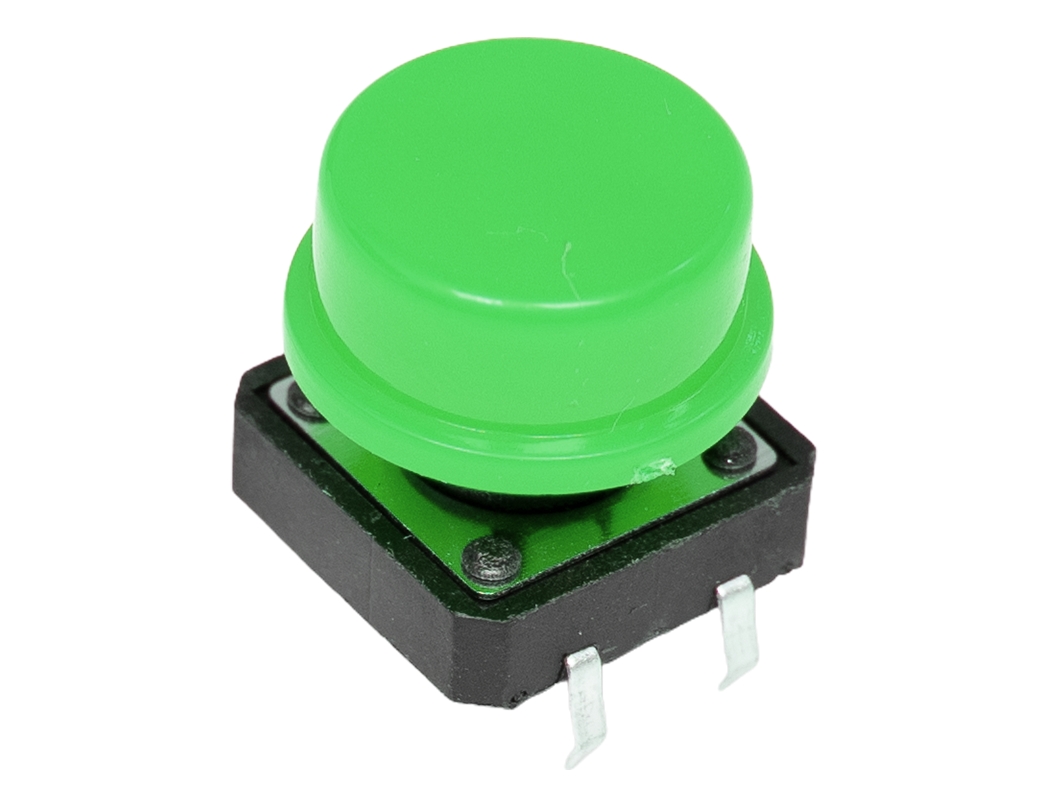

Конкретно наша модель — тактовая кнопка без фиксации с габаритами 12×12 мм. К самой кнопке прилагается зелёный пластиковый колпачок, который надёжно крепится на фиксаторе с помощью защёлки.

На кнопке расположено четыре контакта, где каждые два электрически связаны между собой. По сути — это та же кнопка на два контакта, дублирующие ножки сделаны для удобной фиксации кнопки на макетных и печатных платах.

Кнопка может быть в двух состояниях:

• Нажата — есть давление на толкатель. Между контактами есть электрическая связь, соответственно цепь замкнута.
• Не нажата — нет давление на толкатель. Между контактами нет электрической связи, соответственно цепь разомкнута.

Габариты и шаг контактов тактовой кнопки позволяет её использовать:

• Для прототипирования схем на макетной плате без пайки, например на Breadboard Full или Half.
• Для сборки схем на макетной плате под пайку, например на Proto Shield или Trema Perfboard.
• Для создания готовых проектов, например мы используем её в своих Trema и Metro модулях.

Подключение и программирование

На первый взгляд, работа с кнопкой не таит сюрпризов. Если вы собираетесь использовать кнопку как простой рубильник без микроконтроллера, то просто подключайте её разрыв цепи. А если вы собираетесь использовать кнопку с микроконтроллером, например Arduino или Raspberry Pi, тут вас ждут интересные подводные камни: эффект дребезга, подтяжка к питанию или земле и т.д. Для того что бы победить все подводные камни, читайте наш гайд по кнопкам.

Доступные альтернативы

Данная модель кнопки представлена с колпачком зелёного цвета, однако есть варианты в красном и синем цвете.

А вообще в нашем магазине представлена целая линейка кнопок и переключателей на любой вкус и цвет.

Габаритный чертёж

Комплектация

• 1× Кнопка тактовая с колпачком (Зелёная)

Характеристики

• Модель: Кнопка тактовая с колпачком
• Цвет колпачка: зелёный
• Количество контактов: 4
• Коммутируемое напряжение: до 12 В
• Коммутируемый ток: до 500 мА
• Время жизни: 100000 нажатий
• Сопротивление изолятора: 100 МОм
