Четырехканальный мультиплексор 74HC4052

Общие сведения

Четырёхканальный мультиплексор 74HC4052 — используется для управления аналоговыми сигналами.

Характеристики

• Напряжение питания: 2 - 10В;
• Диапазон напряжений относительно Vee: 2 - 12В;
• Диапазон напряжений относительно GND: 2 - 6В;
• Коэффициент подавления сигнала между каналами: -60 дБ;
• Высокое быстродействие;
• Высокая помехоустойчивость;
• Размеры: 20 х 7 х 8мм;

Подключение

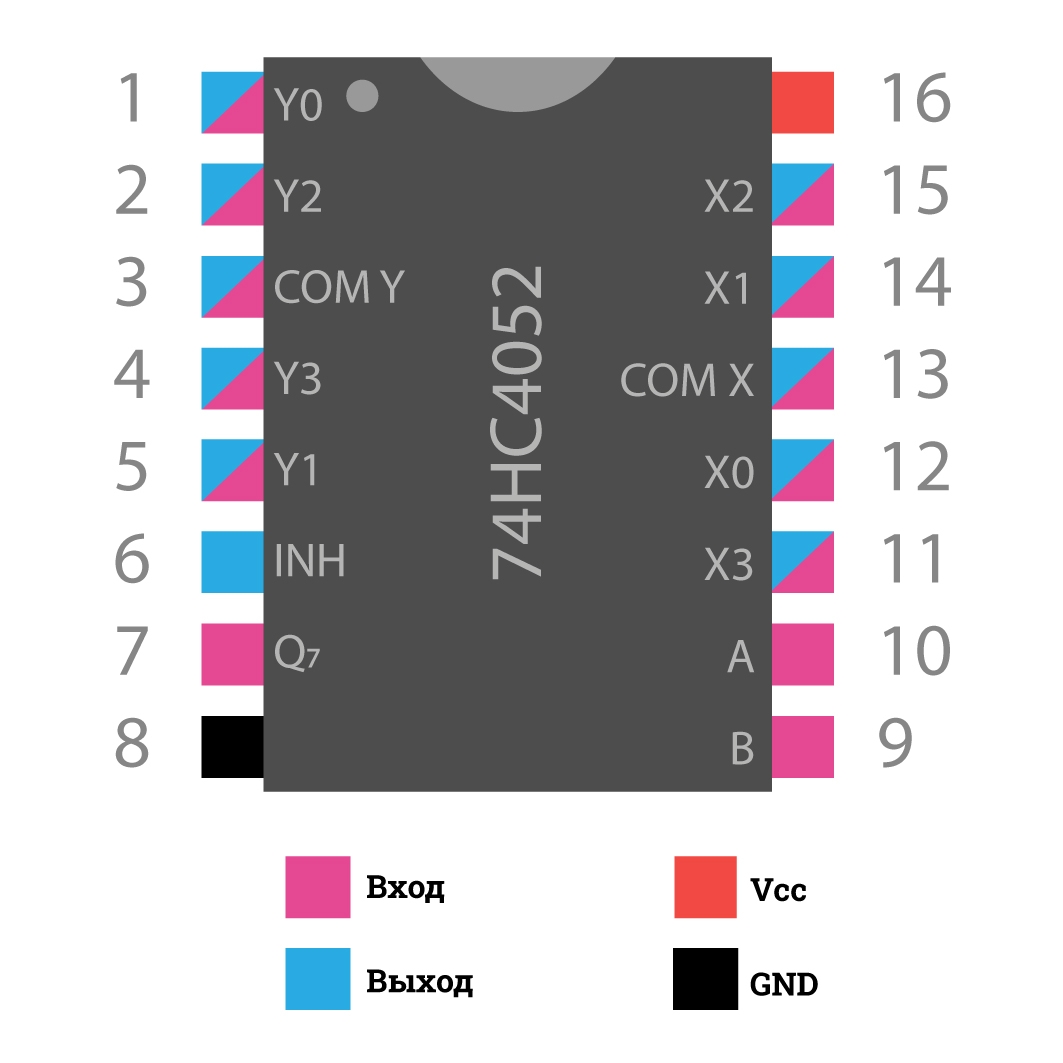

Выводы:

• 1-2, 4-5, 11-12, 14-15 — независимые выводы, способные работать в режиме входа/выхода;

• 3 —  единое значение для выводов 1-2, 4-5 в режиме входа/выхода;
• 6 — запрещающий ввод;
• 7 — отрицательное напряжение питания;
• 8 —  GND;
• 9-10 — управляющие выводы;
• 13 — единое значение для выводов 11-12, 14-15 в режиме входа/выхода;
• 16 — вывод питания;

Таблица управляющих сигналов для выводов 9,10:

Где:

• L - сигнал LOW;
• H - сигнал HIGH;
• X - не имеет значения;


Комплектация

• 1х Четырёхканальный мультиплексор 74HC4052;

Ссылки

• DataSheet;
