Образовательный набор по пайке «Деревня» (без инструмента)

Общие сведения

Образовательный набор по пайке "Деревня" (без инструмента) — созданный нашей компанией обучающий набор, с помощью которого вы получите все необходимые базовые навыки в пайке, а так же своими руками создадите законченное устройство в процессе обучения, которое будет радовать вас и ваших близких.

Набор в данной комплектации подойдёт тем, у кого уже есть все необходимые инструменты для работы или же вы уже приобрели наш набор инструмента, созданный специально для этих целей.

Для тех же, у кого нет всего необходимого инструмента, данный набор есть в полной комплектации, включающей указанный выше набор.

Видео

Подробнее о наборе

Образовательный набор "Деревня" (без инструмента) — набор, состоящий из книги, комикса и платы, который предназначен для освоения такого полезного и интересного навыка, как пайка.

Набор разбит на этапы, каждый из которых позволит создать прототип устройства из повседневной жизни, а после выполнения всех этапов объединить несколько таких устройств в единое целое.

Как уже было сказано выше, в наборе вы найдёте красочную книгу с подробным описанием всех радиодеталей из набора, а так же с подсказками и полезными материалами. Подача материала в книге организована в формате диалога с двумя персонажами — Денисом и Катей, которые двигаются вместе с вами по страницам книги от первого до последнего проекта и даже немного дальше.

Помимо основной книги, в наборе присутствует подробный и полезный комикс, на страницах которого были собраны все необходимые пояснения в виде красочных иллюстраций с комментариями. Благодаря комиксу вы сможете избежать всех тех ошибок, с которыми обычно сталкивается любой новичок, решивший знакомиться с пайкой самостоятельно, без использования вспомогательных материалов.

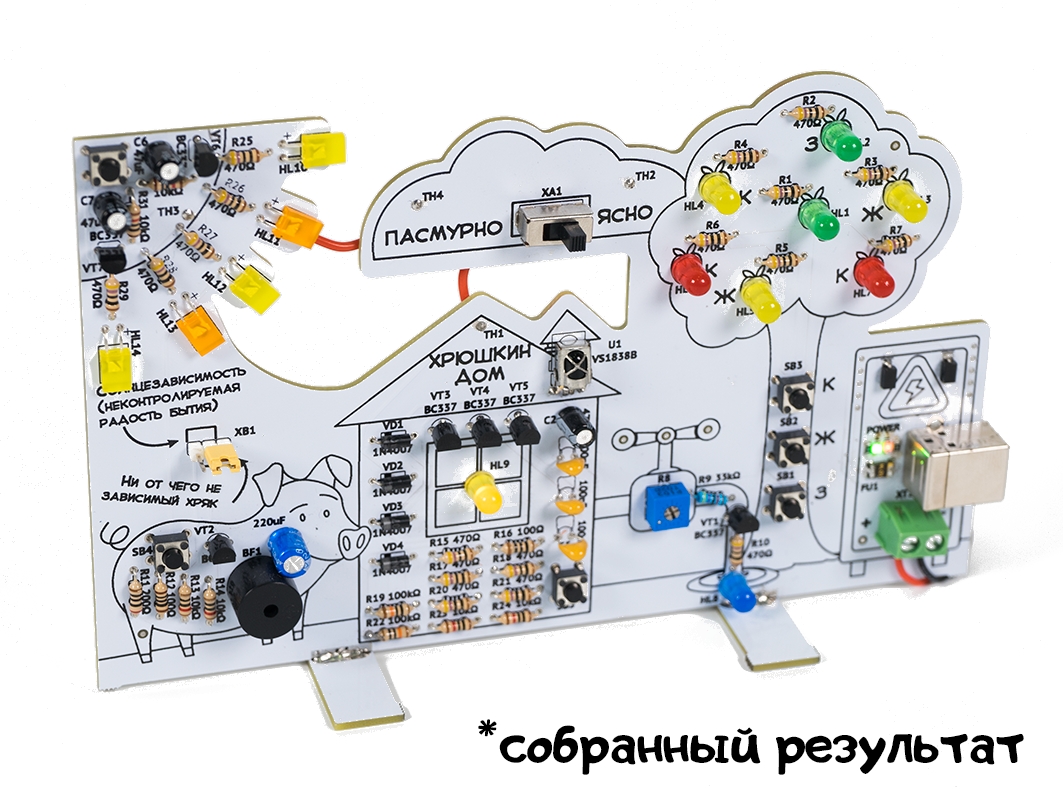

Последняя по порядку (но не по значению) в наборе идёт обучающая плата (размер  платы 168х133мм), с помощью которой вы и будете познавать азы пайки и создания готовых устройств. Плата не так проста, как может показаться на первый взгляд. Она может работать как от USB-кабеля, так и от батарейного отсека, имеет тренировочный блок (где вы сможете натворить дел и ничего вам за это не будет), а после того, как соберёте все устройства на плате - поставите плату "на ноги" и сможете любоваться ей как в одиночестве, так и в компании друзей и близких!

Помимо этого, в наборе присутствует набор тематических наклеек, которые будут радовать глаз. Наклейки ещё раз подчёркивают, что заниматься пайкой могут как мальчики, так и девочки, как взрослые так и дети. Паять могут все!

Проекты набора:

• "Питание" — блок, в котором к плате необходимо припаять колодку и подключить к ней батарейный отсек для проверки работы платы от батареек;
• "Яблоня" — блок, в котором на плату устанавливаются светодиоды, резисторы и кнопки, после чего "яблоки"-светодиоды можно включать с помощью кнопок;
• "Полив" — блок, в котором на плату устанавливается потенциометр, резисторы, транзистор и светодиод, после чего яркостью светодиода можно управлять вращением крестовины потенциометра;
• "Хрюн" — блок, в котором на плату устанавливаются резисторы, транзистор, конденсатор, кнопка и зуммер, после чего нажатием кнопки можно заставить Хрюна издавать звук;
• "Дом" — блок, который разбит на 2 части. В первой части на плату устанавливаются резисторы, кнопки, диоды и светодиод, после чего светом в доме можно управлять с помощью тактильной кнопки. Во второй части на плату устанавливается ИК-приёмник, благодаря чему свет в доме можно включать с помощью любого ИК-пульта (в комплект не входит);
• "Солнце" — блок, в котором на плату устанавливаются кнопка, конденсаторы, транзисторы, резисторы и светодиоды. Из деталей собирается мультивибратор, благодаря чему после нажатия кнопки светодиоды будут "переливаться", то есть сначала будут включаться светодиоды одного цвета, а потом другого;
• "Пасмурно и Ясно" — блок, в котором к плате припаиваются провода, тумблер и гребёнка, после чего блоки "Хрюн", "Дом" и "Солнце" будут работать синхронно друг с другом, когда при включении света гаснет солнце, а при выключении света солнце начинает "гореть", а Хрюн радоваться солнечному свету и весело повизгивать;
• "Ножки" — блок, в котором от платы отламывается нижний блок, из него делаются ножки-подставки для платы, которые затем припаиваются к плате и её можно будет установить вертикально;

Комплектация

• 1x обучающая книга;
• 1x обучающий комикс;
• 1x набор радиоэлементов;
• 1x плата;
• 1x набор наклеек;
• 1x USB-кабель;
• 1x отвёртка;
• 1x батарейный отсек;
