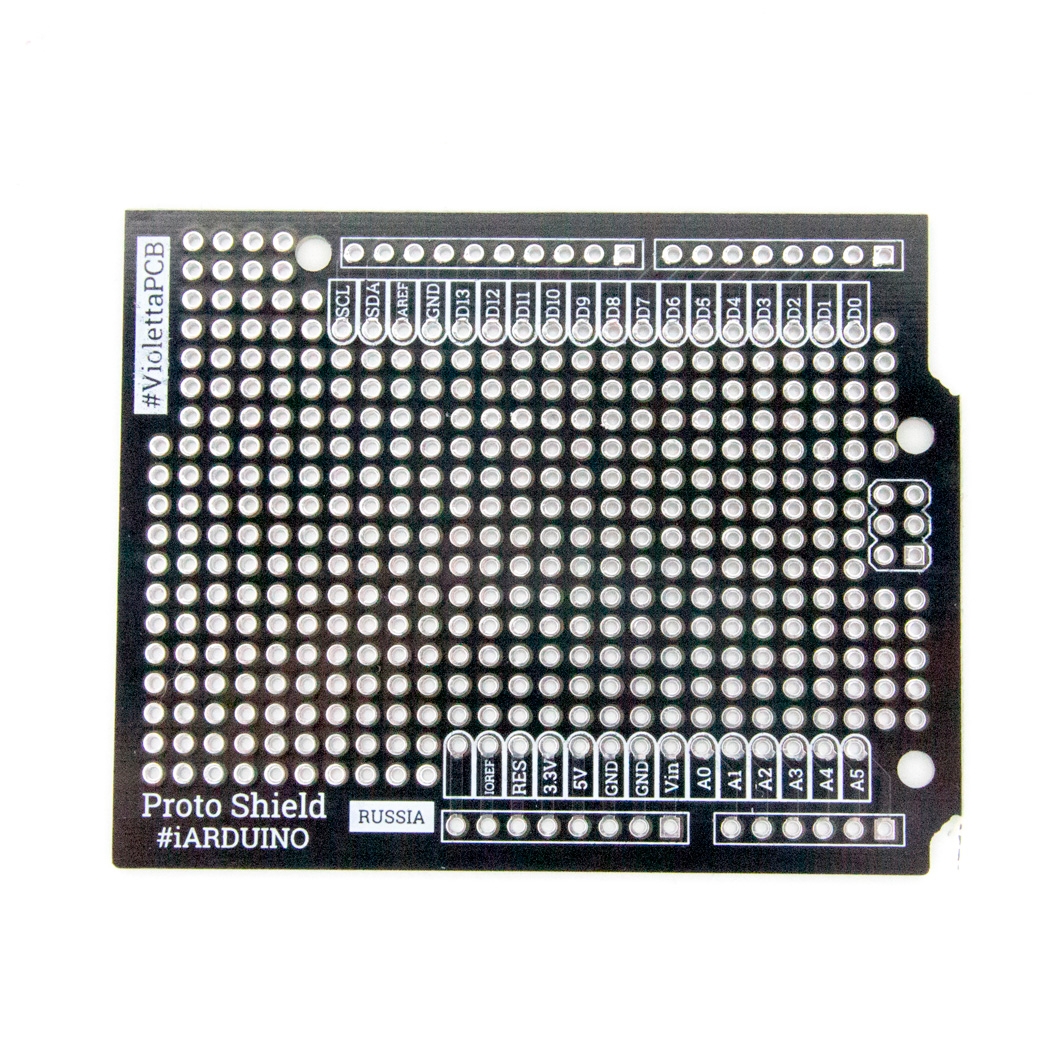

Макетная плата (Proto Shield) UNO, Leonardo

Общие сведения

Макетная плата (ProtoShield) UNO, Leonardo — позволяет спаять понравившуюся схему, собранную на обычной макетной плате Breadboard, без необходимости создания печатной платы. Это позволит сделать Вашу конструкцию более надёжной и долговечной. Данную плату удобно использовать в качестве учебного пособия, как эталонный макет, для создания (повторения) схемы на обычных макетных платах Breadboard.

Данная макетная плата полностью повторяет габариты плат Arduino UNO и Leonardo. Так же идентичны посадочные отверстия и отверстия для креплений.

Для подключения к Arduino и разводки соединений могут понадобиться следующие позиции:

• Контактный соединитель Arduino (Папа);
• Контактные колодки Arduino (Мама);
• Контактные колодки Arduino;
• Провода для пайки;
• Паяльник;
• Припой;
• Флюс;

Видео

Характеристики

• Ширина токопроводящих дорожек: 1мм;
• Шаг точек: 2,54 мм;
• Габариты: 69х54х1,5 мм;
• Вес: 11 г;

Комплектация

• 1x Макетная плата (Proto Shield) UNO, Leonardo;
