Белый штыревой соединитель 40pin, 5 Шт. для Arduino

Общие сведения

Белый штыревой соединитель 40pin — пять белых штыревых гребёнок по 40 штырей с шагом 2,54 мм, всего 200 штырей. Называют эту деталь по-разному: штыревая вилка PLS, гребёнка, «папа», по-английски pin header. Такой же шаг (0,1 дюйма) у макетных плат, колодок Arduino и проводов Dupont, поэтому гребёнка стыкуется со всем этим напрямую.

Чаще всего гребёнку берут к платам, которые продаются без ног: Arduino Nano, Arduino Pro Mini, Raspberry Pi Pico, символьным дисплеям, модулям с пустыми отверстиями под разъём. Припаяли кусок нужной длины — и плату можно поставить в макетку, надеть на неё провода или вставить в колодку. Ещё из гребёнок собирают разъёмы на самодельных платах и шилдах и ставят пары штырей под перемычку.

Гребёнку обязательно припаивают. Штырь, просто вставленный в отверстие платы, касается его как придётся, и контакт то есть, то нет. Если паяльника нет, возьмите плату с уже припаянными ногами, например Arduino Nano (С ногами).

В пластике между штырями есть насечки. По ним гребёнка ломается на куски любой длины, от одного штыря до всех сорока, и ни один штырь при этом не теряется. А белый пластик помогает разметить разъёмы на плате — об этом ниже.

Характеристики

• Тип: штыревая вилка, однорядная, прямая (PLS-40).
• Шаг штырей: 2,54 мм (0,1 дюйма).
• Штырей в гребёнке: 40; длина целой гребёнки около 10 см (40 × 2,54 мм).
• Штыри: с одной стороны пластика короче — эту сторону паяют в плату; с другой длиннее — для макетки, колодки или провода.
• Размеры: у типовой гребёнки PLS-40 по документации производителей короткий конец 3 мм, пластик 2,5 мм, длинный конец 6,1 мм, штырь квадратный 0,64 × 0,64 мм. Свои гребёнки мы штангенциркулем не мерили, поэтому, если для конструкции важна высота, проверьте её по месту.
• Разделение: по насечкам, на куски любой длины, без потери штырей.
• Цвет пластика: белый.
• Ответные части: гнёзда «мама» с шагом 2,54 мм — колодки на плату и провода Dupont.
• В упаковке: 5 гребёнок, всего 200 штырей.

Зачем белая гребёнка

На электрику цвет не влияет. Он нужен, чтобы по плате сразу было видно, какой разъём для чего, и провод не надели не туда. Привычная разметка такая: красный — плюс питания, чёрный — земля, белый и другие цвета — сигналы.

Так сделано и у нас. У расширителя выводов FLASH-I2C восемь выводов 0–7 стоят на белой гребёнке, а рядом с ними идут красная (питание) и чёрная (земля). На i2C Hub белыми сделаны выходы #1–#4, а вход IN — синим, так что вход с выходами не спутать.

На своей плате белым удобно выделить сигнальные выводы или выходы модуля, а питание отметить красной гребёнкой. Для других групп выводов есть жёлтые и синие гребёнки.

Сколько штырей нужно на плату

На основные выводы любой из этих плат хватает одной гребёнки.

У Pro Mini внутренние пары подписаны только снизу платы: A4–A5 стоит ближе к разъёму UART, A6–A7 — дальше от него. A4 и A5 — шина I²C, без них I²C-модуль не подключить. A6 и A7 — только аналоговые входы, их паяют, если они нужны.

Как пользоваться

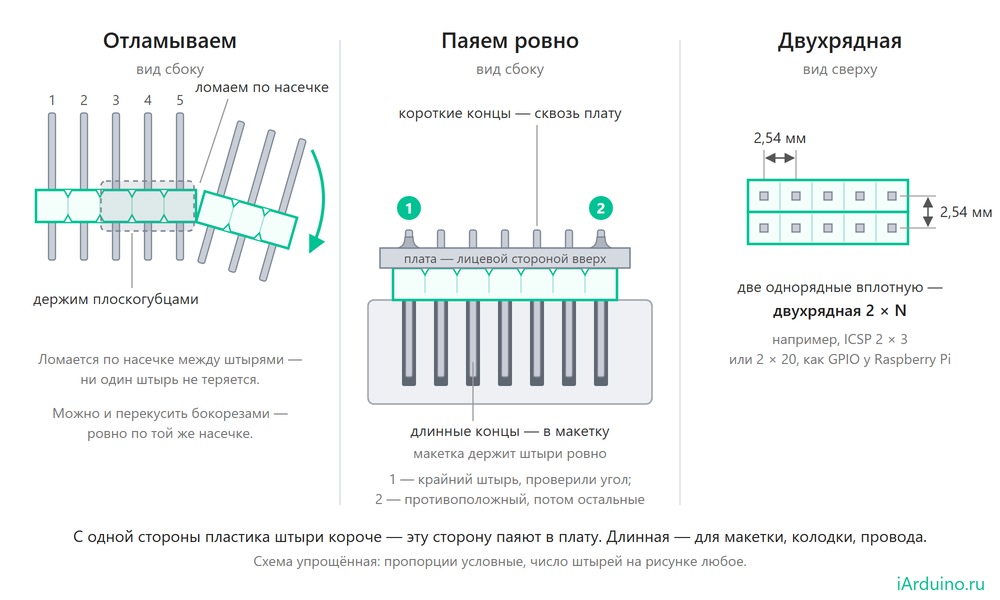

Отломить нужное количество

1. Отсчитайте штыри и найдите насечку сразу за последним нужным. Посчитайте ещё раз: лишний штырь отломить легко, а недостающий придётся добирать отдельным куском.
2. Зажмите плоскогубцами кусок, который вам нужен, губками вплотную к насечке.
3. Второй рукой или вторыми плоскогубцами отогните остаток по насечке. Пластик лопнет ровно между штырями.

Можно и перекусить пластик бокорезами: ставьте кромку точно в насечку, а не на штырь. Если на торце остался заусенец, срежьте его — иначе кусок не встанет вплотную к соседнему.

Припаять ровно

Короткие концы идут в плату, под пайку, длинные остаются снаружи. Пластик ложится на ту сторону платы, откуда будут торчать штыри.

На весу гребёнку ровно не припаять: она заваливается, и потом плата не лезет в макетку. Поэтому кондуктором служит сама макетная плата:

1. Вставьте куски гребёнки длинными концами в макетку — так же, как плата будет стоять в ней потом. У Nano, Pro Mini и Pico два ряда, их ставят по разные стороны от центральной канавки. Расстояние проще всего подобрать, наложив плату сверху.
2. Наденьте плату на короткие концы лицевой стороной вверх: у Nano — той, где USB-разъём и кнопка сброса, у Pro Mini — где микроконтроллер и кнопка Reset, у Pico — где USB-разъём и кнопка BOOTSEL. У Pico подписи выводов напечатаны снизу, как раз на стороне штырей, и после пайки смотрят в макетку — так и должно быть, номера выводов сверяйте по распиновке в карточке платы. Макетка держит штыри параллельно друг другу и под прямым углом к плате.
3. Припаяйте один крайний штырь и посмотрите сбоку: плата должна лежать на пластике ровно, без щели. Если перекосилась — прогрейте этот штырь и поправьте плату, пока припой жидкий, потом дайте ему застыть, не шевеля.
4. Припаяйте противоположный крайний штырь и по одному крайнему на каждом другом куске. После этого уже ничего не сдвинется — паяйте остальные.

Паяйте коротко: коснулись жалом штыря и площадки, подали припой, он обтёк штырь — убрали паяльник. Штыри держатся в пластике только трением, а от долгого нагрева пластик размягчается, и штырь может сдвинуться. Сдвинулся — прогрейте его ещё раз и, пока припой жидкий, верните на место пинцетом или плоскогубцами.

Плату с одним рядом отверстий, как у LCD1602, на одной гребёнке кренит набок: подложите что-нибудь под свободный край или придерживайте её, пока паяете первый штырь.

Для шилда кондуктор — сама Arduino UNO без питания: вставьте куски на 10, 8, 8 и 6 длинными концами в её гнёзда, наденьте шилд и паяйте тем же порядком. Снимайте шилд прямо вверх: пока пропаяно не всё, штыри легко погнуть.

Так, в макетке, мы паяем ноги к Arduino Pro Mini — это показано в ролике:

Штырями вверх

Разъём штырями вверх — ICSP, DEBUG, UART или ряд выводов модуля под провода — макетка не удержит. Вставьте кусок в плату со стороны деталей, прижмите пластик к плате полоской малярного скотча поперёк штырей, переверните плату и паяйте с обратной стороны тем же порядком: один крайний штырь, взгляд сбоку, при перекосе прогреть и поправить, потом противоположный крайний и остальные. Скотч снимите в конце.

Двухрядный разъём

Однорядные гребёнки встают вплотную друг к другу как раз с нужным шагом, поэтому из двух кусков получается двухрядный разъём: 2 × 3 на ICSP или 2 × 20, как GPIO у Raspberry Pi. Вставьте оба куска, сдвиньте их пластиком вплотную, прижмите к плате одной полоской скотча и паяйте тем же порядком: по крайнему штырю на каждом куске, проверка, остальные.

С чем стыкуется

• Макетные платы без пайки. У нашей Breadboard Half отверстия 0,8 мм, в них ставятся выводы толщиной от 0,6 до 1 мм — штыри гребёнки входят.
• Провода Dupont с гнездом «мама». Провода «папа–мама», «мама–мама», трёхпроводный шлейф надеваются на штыри по одному или сразу на несколько. А провода «папа–папа» на штыри не наденешь — у них на конце тоже штырь. Они для макетки: плата на гребёнках стоит в макетке, а провод идёт в соседнее гнездо той же полоски.
• Колодки-«мамы» на плату. Колодки Arduino на 6, 8 и 10 гнёзд, колодки для Nano — две по 15 гнёзд: гребёнку на одной плате вставляют в колодку на другой, и плату можно снять без паяльника.
• Гнёзда Arduino UNO. Длинный конец гребёнки входит в них так же, как ножки шилда.
• Перемычка 2,54 мм. Надевается на два соседних штыря и замыкает их. Два штыря и перемычка — самый простой переключатель режима на своей плате.

Мелочи, на которых спотыкаются

• Не та сторона. Плата для макетки — лицевой стороной вверх, пластик и штыри снизу (кроме разъёмов на торце и внутри платы, о них выше). Шилд — тоже штырями вниз, в гнёзда UNO. Модуль, на который будут надевать провода, — обычно штырями вверх, как в разделе «Штырями вверх». Решите это до первой капли припоя: перепайка портит площадки.
• Если всё же припаяли не так. Целиком гребёнку снять трудно: все штыри сразу не прогреть. Перекусите пластик бокорезами между штырями и выпаивайте штыри по одному: прогрели — вытащили пинцетом, отверстие очистили оловоотсосом. Не тяните штырь, пока припой не расплавился, — сорвёте площадку.
• Капля припоя между штырями. Между соседними штырями всего 2,54 мм, и лишний припой легко их замыкает. Берите тонкий припой и после пайки осмотрите ряд. Замкнуло — добавьте флюса и проведите чистым жалом между штырями: лишний припой уйдёт на жало.
• Большой ток. Гребёнка — разъём для сигналов и питания модулей. Какой ток выдерживает штырь, для этих гребёнок не указано. Мотор, светодиодную ленту или нагреватель подключайте через винтовой клеммник.
• Между платами мало места. Если под шилдом высокие детали, поднимите его колодками с длинными ногами: их ноги встают в гнёзда UNO без пайки, а шилд — в гнёзда колодок. А если припаять такие колодки к шилду вместо гребёнки, шилды можно ставить друг на друга.

Что пригодится вместе

• Breadboard Mini или Breadboard Half — кондуктор для ровной пайки и место, где плата потом будет работать. Для Nano и Pro Mini хватит Mini, для Pico нужна Half: на Mini с её 170 гнёздами ряд из 20 штырей не помещается;
• USB-паяльник, припой с флюсом 0,5 мм и флюс ЛТИ-120 — всё для пайки штырей;
• Бокорезы — перекусить гребёнку по насечке и подрезать лишнее;
• Макетная плата под пайку 4 × 6 см с тем же шагом — гребёнка на ней становится разъёмом самодельного модуля;
• Угловая гребёнка — когда провод удобнее подключать сбоку, вдоль платы.

Если паяете впервые — посмотрите наш ролик о том, как выбрать паяльник, флюс и припой и как паять:

Комплектация

• 5 × гребёнка штыревая однорядная на 40 штырей, белая.
