Флюс ЛТИ-120, 15 мл для Arduino

Общие сведения

Флюс ЛТИ-120 — жидкий канифольный флюс во флаконе 15 мл: канифоль, растворённая в спирте, с добавкой-активатором. Он нужен, когда припой не хочет ложиться: собирается шариком и не растекается по контакту, хотя жало чистое и место пайки прогрето.

Обычная канифоль справляется на чистой меди и лужёных выводах. ЛТИ-120 берут там, где её не хватает: потемневшие выводы, никелированные детали, латунь, углеродистая сталь, перепайка старых паек, выпаивание деталей, лужение клемм и площадок. Удобнее всего он при выводном монтаже, где каждая пайка на виду и остатки легко смыть. Для мелких SMD-деталей он не лучший выбор: жидкий флюс затекает под корпуса, а оттуда его уже не достать — для SMD берут густые безотмывочные флюсы.

Видео

Характеристики

• Тип: жидкий спирто-канифольный флюс с активатором; по ОСТ 4Г 0.033.200 — коррозионный активный, водонесмываемый.
• Интервал активности: от 160 до 350 °C. Это температура места пайки, а не настройка паяльника.
• Паяемые металлы: медь и её сплавы (например, латунь), углеродистая сталь, никель и его сплавы.
• Паяемые покрытия: оловянное, серебряное, цинковое, кадмиевое, палладиевое, оловянно-свинцовое, оловянно-висмутовое.
• Припои: оловянно-свинцовые (ПОС). Для бессвинцовых припоев данных в стандарте нет.
• Остатки: водой не смываются, смываются спиртом.
• Объём: 15 мл.

Как пользоваться

1. Встряхните флакон, небольшой осадок на дне — норма. Грязный, жирный или ржавый металл сначала зачистите ножом или мелкой шкуркой: флюс снимает тонкую плёнку окислов, а грязь и ржавчину — нет.
2. Нанесите флюс тонким слоем только туда, где будет пайка. На плате жидкий флюс быстро расползается на соседние выводы и под детали, поэтому капните его на коврик или кусочек фольги и переносите зубочисткой или тонкой кисточкой. Флакон сразу закройте.
3. Прогрейте место пайки жалом и подайте припой туда же, а не на жало. Флюс зашипит — это закипает спирт, — и пойдёт дым от канифоли: держите лицо в стороне. Паяльник с регулировкой ставьте не выше 350 °C. Флюс не заменит прогрев: с жалом в нагаре пайка выйдет серой и бугристой с любым флюсом.
4. Уберите паяльник и дайте пайке застыть, не шевеля деталь. Хорошая пайка гладкая: припой растёкся по всей площадке и плавно поднимается по выводу.
5. Когда плата остынет, смойте остатки крепким спиртом — изопропиловым или этиловым, не 70-процентным. Потрите место пайки кисточкой или ватной палочкой и сразу, пока спирт не высох, соберите растворённый флюс салфеткой, иначе он ляжет белёсой липкой плёнкой. Проверьте обратную сторону платы: флюс проходит через отверстия. Включайте плату, когда спирт полностью испарится.

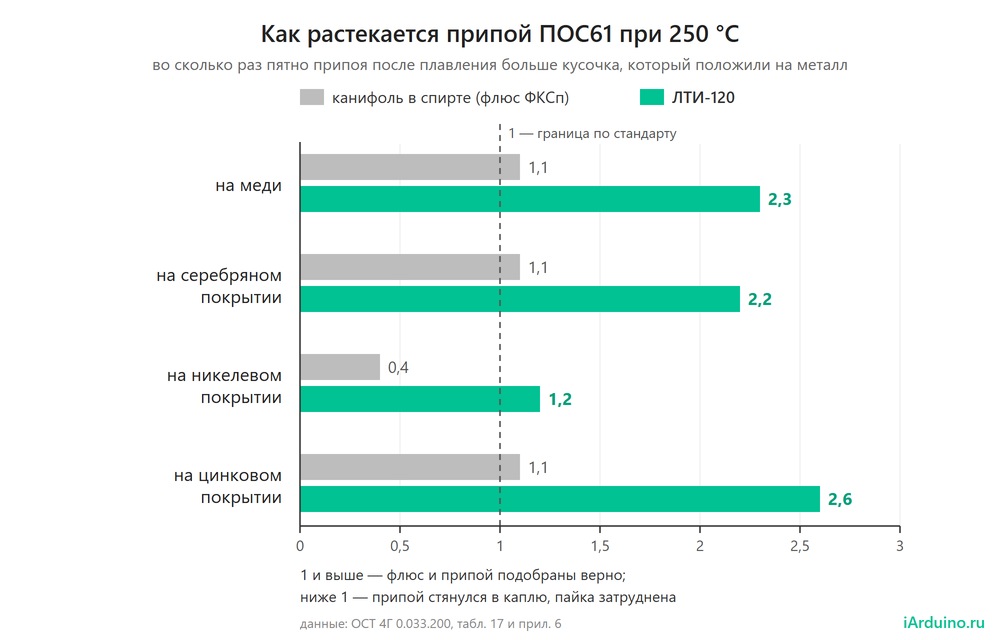

Чем он сильнее канифоли

Это коэффициент растекаемости по ОСТ 4Г 0.033.200 для припоя ПОС61 при 250 °C: во сколько раз пятно расплавленного припоя больше места, которое та же доза занимала до плавления. Если 1 и выше — флюс подобран правильно. Заметнее всего разница на никелевом покрытии: с канифолью в спирте припой стягивается в каплю (0,4), а с ЛТИ-120 растекается (1,2) — поэтому его и берут для никелированных контактов.

Мелочи, на которых спотыкаются

• Не для нержавейки. Нержавеющую сталь, нихром и алюминий ЛТИ-120 не берёт, для них стандарт указывает другие флюсы. И наоборот: это не паяльная кислота, кислоту на плату нельзя.
• Остатки смывать спиртом. Надпись «нейтральный» значит лишь, что это не кислота. По ОСТ остатки ЛТИ-120 разъедают медь и снижают сопротивление изоляции. Смывайте обязательно, если плата будет жить во влажности или на ней есть высокоомные цепи: делители на входах, датчики, сенсорные кнопки. Водой и водкой не отмыть, ацетон может повредить пластмассу деталей.
• Не лить на плату из флакона. Лужа уходит под детали и на обратную сторону, и отмывать её дольше, чем паять. Под изоляцию провода флюс уходит как по фитилю, и провод потом может позеленеть: такой провод лудите припоем с канифолью, а ЛТИ-120 наносите зубочисткой только на кончик жилы.
• Горит. Флюс на 68–76 % состоит из спирта: флакон держите плотно закрытым, подальше от жала, огня и солнца, там, где не достанут дети. Загустел — добавьте несколько капель крепкого спирта и встряхните.

Что пригодится вместе

• Припой с флюсом, 0,5 мм — тонкий припой для модулей, штырей и проводов; вместе с ЛТИ-120 его берут чаще всего;
• Припой ПОС61 с канифолью, 0,8 мм — канифоль внутри хороша для проводов в изоляции;
• Силиконовый коврик для пайки М (350 × 250 мм) или поменьше, S (300 × 200 мм) — капли флюса и припоя не портят стол, на коврик же капают флюс, чтобы брать его зубочисткой;
• Набор инструментов для пайки (Базовый) — если паяльника ещё нет: в наборе паяльник, припой с флюсом, губка и пинцеты, а жидкого флюса нет — его и добавляет ЛТИ-120.

Комплектация

• 1 × флюс ЛТИ-120 во флаконе 15 мл.
