Breadboard Mini (170 точек / белый)

Используйте макетную плату Breadboard Mini на 170 контактных точек для прототипирования будущего электронного устройства. Макетка позволит собрать, отладить и довести устройство до рабочего состояния без пайки и изготовления печатной платы.

Макетная плата пригодится как новичком, познающим основы схемотехники, так и опытным разработчикам.

Общие сведения

Макетные платы предназначены для прототипирования электронных схем. Прототипирование (Prototyping) — это процесс разработки и тестирования модели вашего будущего девайса. Если вы не знаете как будет себя вести ваше устройство при определенных заданных условиях, лучше сначала создать прототип, проверить его работоспособность и затем собирать боевой образец.

На доске Breadboard Mini доступно 170 отверстий для подключения самых разнообразных модулей, датчиков и электронных компонентов. Контакты можно соединять проводами с зачищенными концами, но значительно удобнее воспользоваться специальным набором перемычек или соединительными проводами.

Подробности

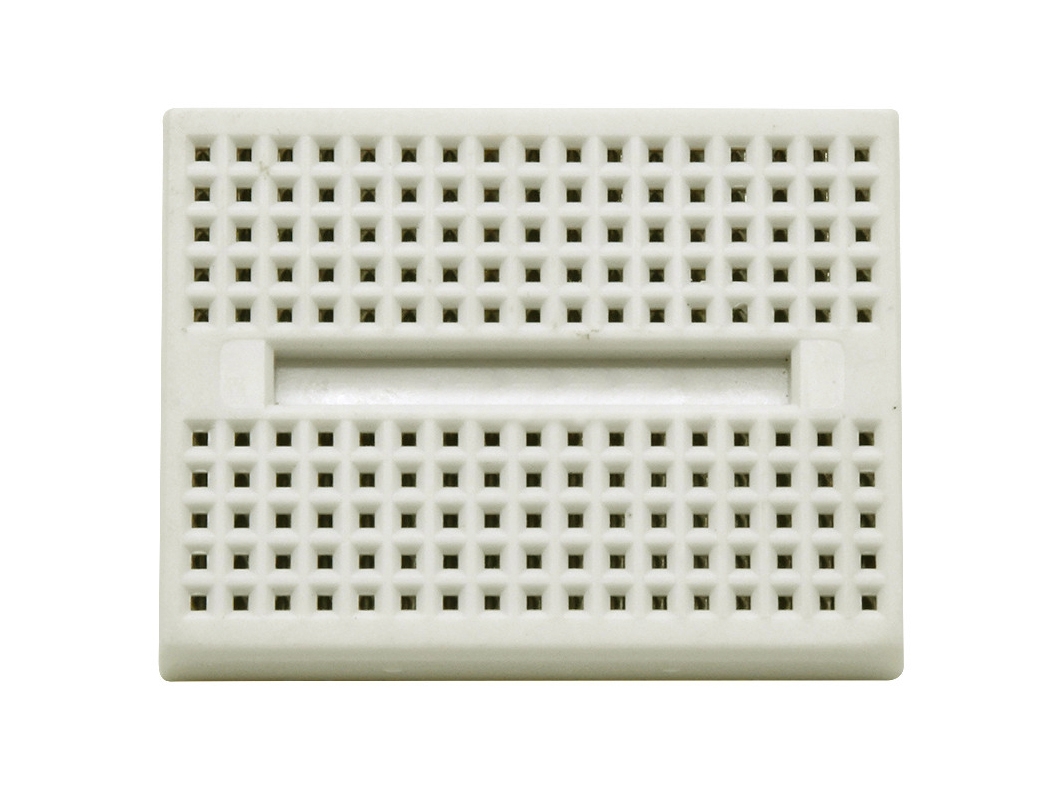

На доске Breadboard Mini доступно 170 контактных точек, которые объединены по 5 отверстий и образуют 60 вертикальных линий.

Размер отверстий в макетной плате 0,8 мм, который позволяет устанавливать компоненты с диаметром контактов от 0,6 до 1 мм. Корпус макетной доски выполнен из ударопрочного ABS-пластика, а металлические контакты из никелевого сплава.

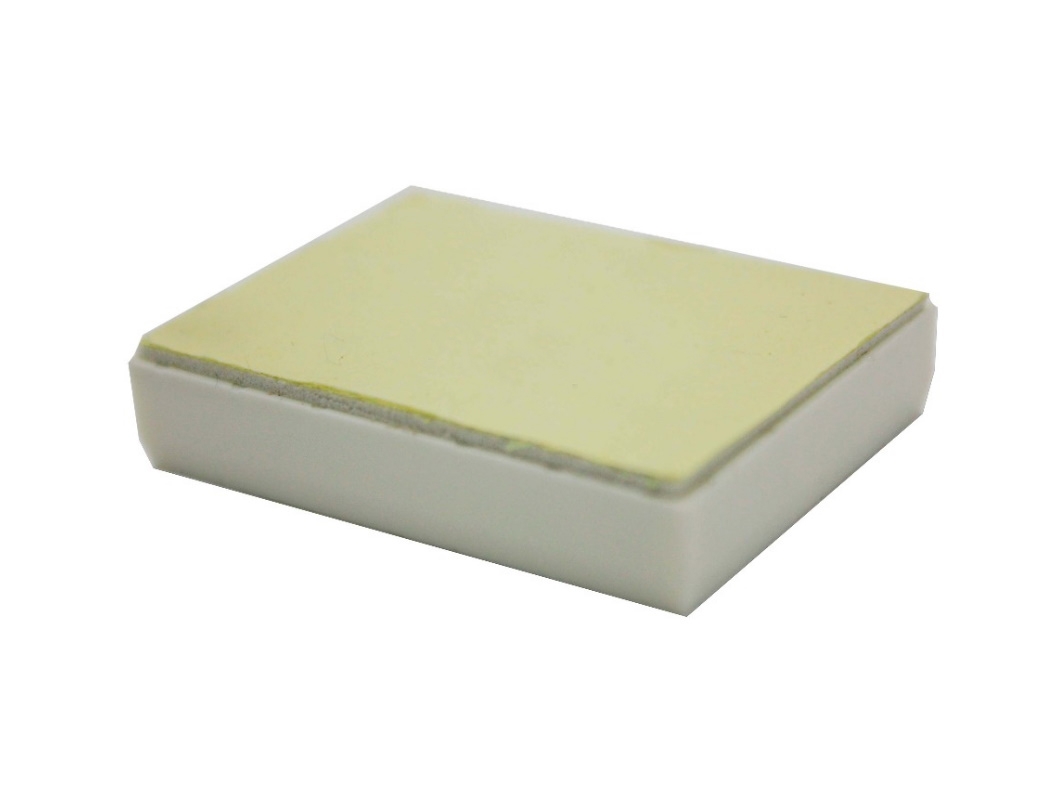

Основание макетной платы выполнено из самоклеящегося материала: если оторвать защитную плёнку, Breadboard можно закрепить к гладкой поверхности.

Breadboard Mini относится к беспаечным макетным платам, а значит при прототипировании не понадобится паяльник. Если вам нравится пайка и запах канифоли, обратите внимания на наши макетки под пайку. Если размера Mini не хватает, возьмите макетную плату Half или Full.

Комплектация

• 1× Breadboard Mini (170 точек / белый)

Характеристики

• Модель: Breadboard Mini (170 точек / белый)
• Количество контактов: 170 точек
• Шаг контактов: 2,54 мм
• Диаметр контакта: 0,8 мм
• Максимальное напряжение: до 36 В
• Материал корпуса: ABS пластик
• Материал контактов: никелевый сплав
• Размеры: 47×35×8,5 мм
