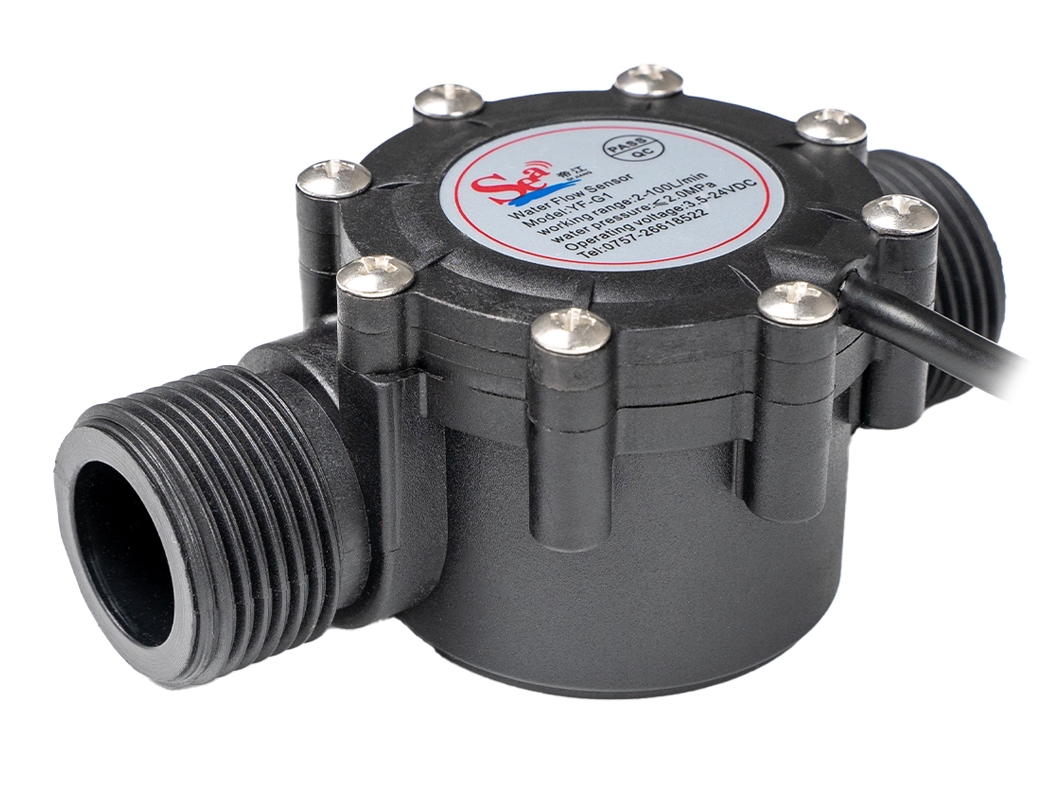

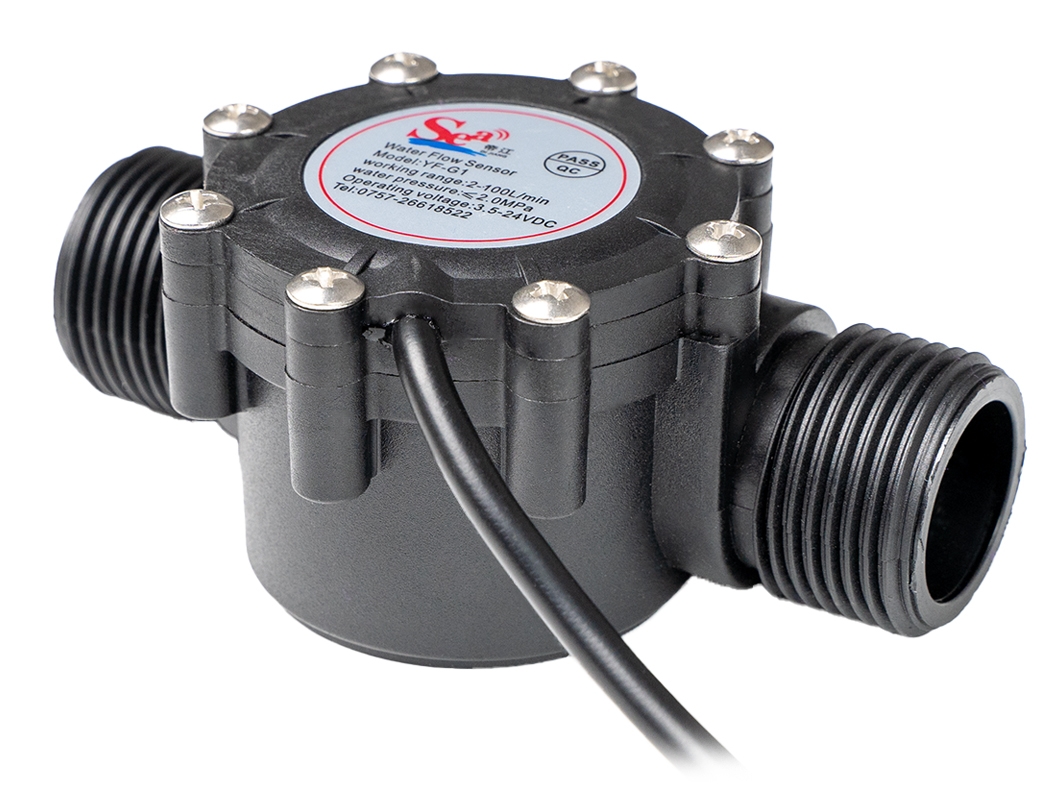

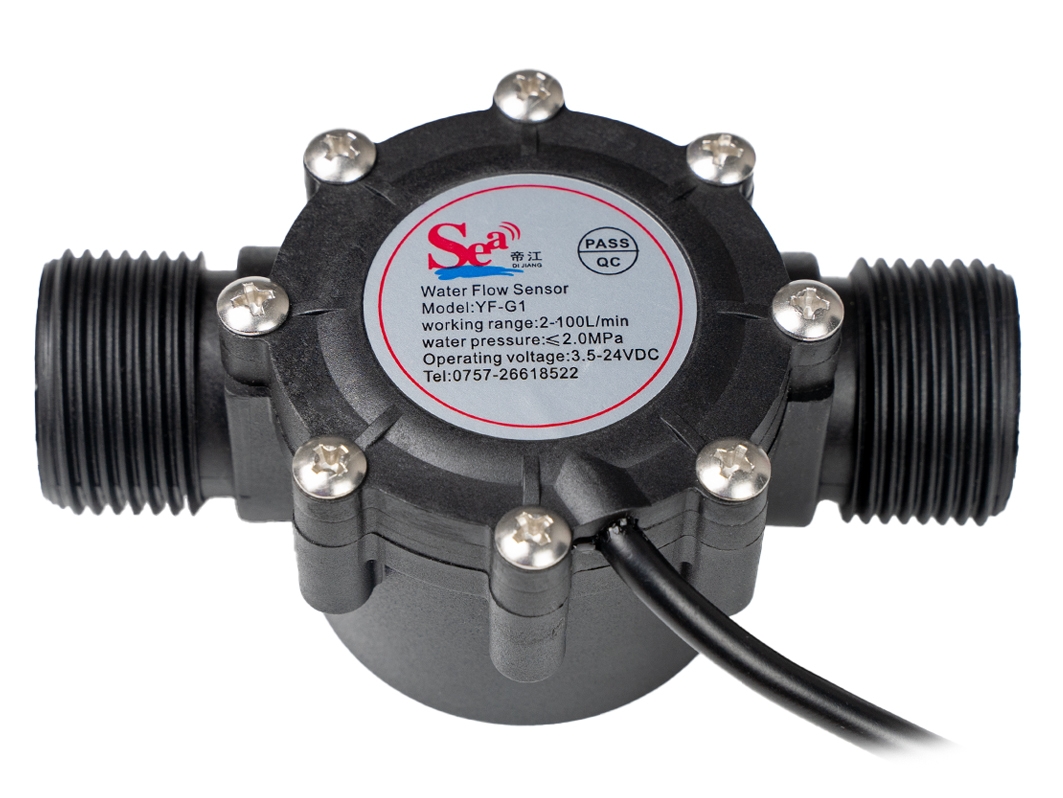

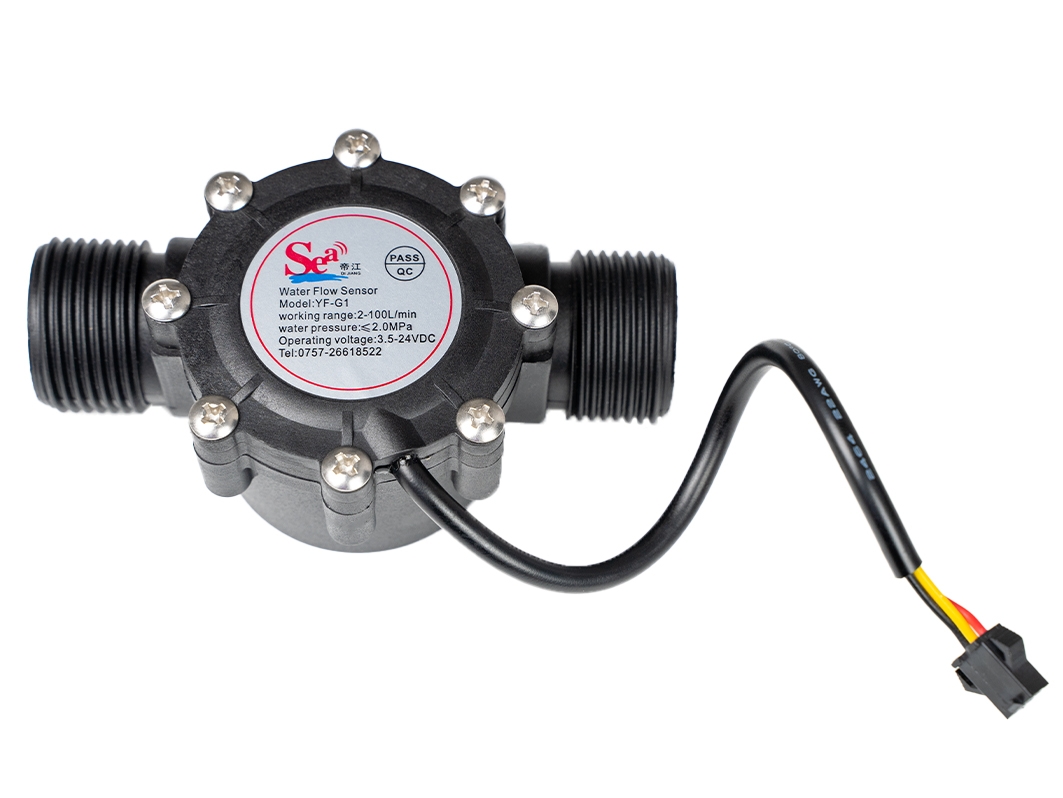

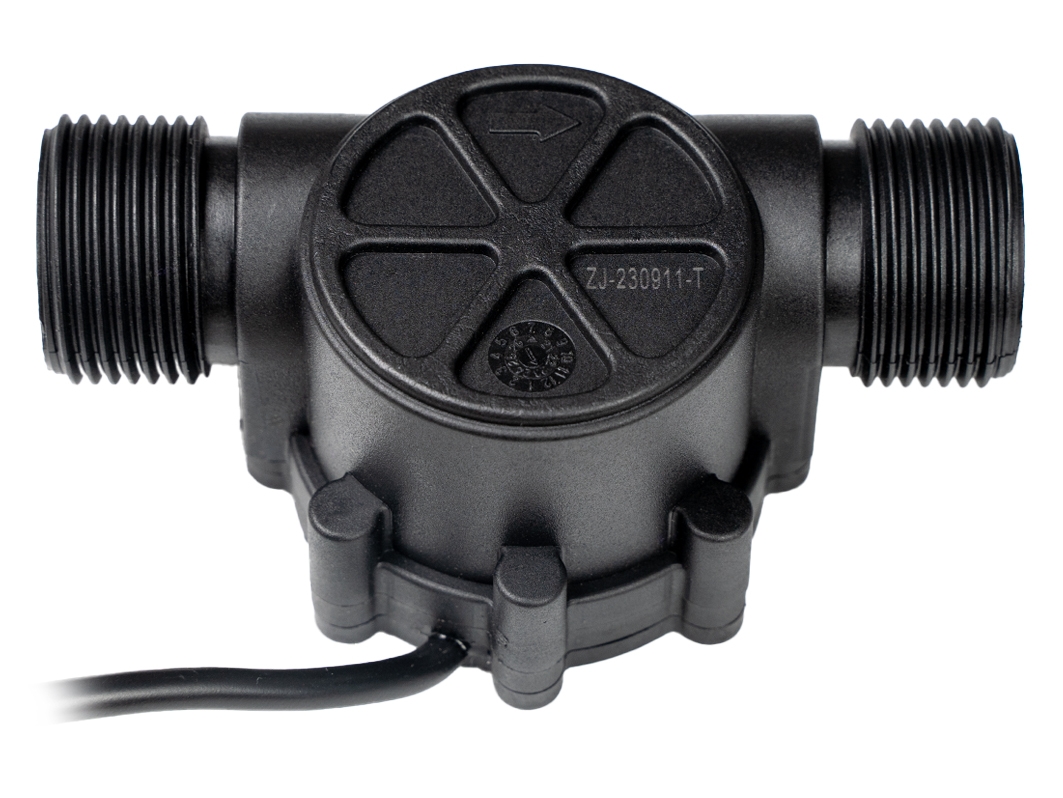

Датчик расхода воды Sea YF-G1

Расходомер для измерения объёма и скорости проходящей жидкости от 2 до 100 л/мин Подробнее...
Модификация
В наличии: 8 шт. Артикул: # 1790
1680 ₽
Возможен безналичный расчёт для юридических лиц при оформлении заказа
Сообщить о поставке на e-mail:
{{ status }}
  • В наличии и готов к отправке!
  • Доставка товаров по России, Белоруссии, Казахстану
  • Возможен безналичный расчёт для юридических лиц при оформлении заказа
Количество:
Перейти в корзину и оформить заказ.
Telegram
WhatsApp
Обсудить вопросы приобретения, не технические!
*Доступно общение только текстовыми сообщениями, звонки и аудио сообщения не обслуживаются
Онлайн
Описание товара
Подробное описание товара

Сколько воды уходит на приготовления обеда, похода в душ или на полив огорода? Используйте датчик расхода воды YF-G1, который зафиксирует поток воды, измерит объём и скорость проходящей жидкости. А еще расходомер поможет предупредить о незакрытом кране или протёкшей подводке сантехнических узлов: например плохая подводка к стиральной машинке или сломанный смывной механизм в туалете.

Подробности

Датчик расхода воды Sea YF-G1 выполнен из пластикового герметичного корпуса с двумя отверстиями для подключения входной и выходной жидкой магистрали. На выходе датчика расположен кабель с тремя проводами на конце, которые обжатые в разъём JST Female для подключения расходомера к питанию или управляющим платформам.

Sensor Water Flow YF-G1 Info 1

Внутри корпуса расходомера расположен вращательно-лопастной механизм «крыльчатка» с многополюсным кольцевым магнитом и сенсором Холла. При прохождении воды через патрубки датчика → лопасти крыльчатки начинают вращаться → сенсор Холла фиксирует каждое изменение полярности осевого магнита и выдаёт электрические импульсы. Скорость вращения ротора прямо пропорциональна скорости водяного потока: чем выше скорость, тем чаще сменяются полюса магнита, тем больше импульсов на информационном выводе датчика.

Допустимый объем проходящей жидкости через датчик YF-G1 составляет от 2 до 200 л в минуту с давлением не более 2 МПа и температурой от 1°С до 100°С. Расходомер рассчитан на напряжение от 3,3 до 24 В с максимальным потреблением тока до 20 мА.

Подключение воды

Для коммуникации трубных магистралей на датчике расхода воды расположены два отверстия: входное для подключения входной магистрали и выходное для подключения выходной магистрали. Направления входа и выхода помогут стрелочки на корпусе устройства. Диаметр отверстий 23 мм с наружной резьбой 1 дюйм (НР 1”), которые совместимы со всеми сантехническими изделиями с внутренней резьбой 1 дюйм (ВР 1”).

Sensor Water Flow YF-G1 Info 2

Допустимый объем проходящей жидкости через датчик YF-G1 составляет от 2 до 100 л в минуту с давлением не более 2 МПа и температурой от 1°С до 100°С.

При подключении расходомера к источнику воды обратите внимание на стрелку, указанную на корпусе датчика — она укажет на направление потока жидкости.

Подключение питания и контроллера

Расходомер YF-G1 рассчитан на напряжение от 3,3 до 24 В с максимальным потреблением тока до 20 мА. Для подключения питания и управляющей электроники используйте выходной кабель длиной 15 см с тремя проводами на конце, которые обжаты в разъёмом JST SM-3 Female.

Sensor Water Flow YF-G1 Info 3
Цвет провода Контакт Описание Подключение
Красный провод VCC Пин питания модуля. Подключите к питанию от 3,3 до 24 В.
Чёрный провод GND Пин земли модуля. Подключите к земле.
Жёлтый провод OUT Выходной сигнал с модуля. Подключите к пину ввода-вывода микроконтроллера. На выходе датчика последовательность импульсов:
  • LOW: 0 В
  • HIGH: напряжение на пине Vcc
На выходном пине OUT генерируется импульсы с амплитудой напряжения питания VCC. Например, при питании датчика от 12 В, на выходном контакте OUT будут импульсы с амплитудой 12 В, в результате чего можно спалить пины управляющей платформы. Будьте внимательны при выборе источника напряжения.

Датчик YF-G1 можно подключать к любым контроллерам, например Arduino, Raspberry Pi или ESP32.

Все подробности по подключению, управлению и примеры работы датчиков потока воды читайте в нашем руководстве по использованию.

Программирование

Датчик YF-G1 генерирует последовательность прямоугольных импульсов с коэффициентом заполнения 40–60%. Амплитуда импульсов постоянна и равна напряжению питания VCC, а частота импульсов прямо пропорциональна скорости водяного потока.

Формула расхода воды для датчика YF-G1: Q = F / 65

  • Q — скорость потока воды в л/с. Количество литров прошедшее через датчик за 1 секунду.
  • F — частота импульсов в Гц. Количество импульсов с датчика за 1 секунду.

Простым арифметическим действием можно вычислить сколько воды проходит за 1 импульс:

V = 1 / 65 = 0,0153 л = 15,3 мл.

Однако эти данные приблизительные, так как они будут изменяться в зависимости от скорости потока и давления воды.

Все подробности по подключению, управлению и примеры работы датчиков потока воды читайте в нашем руководстве по использованию.

Применение

Датчик расхода воды применяются в самых разнообразных сферах по всему миру.

Sensor Water Flow YF-G1 Use
  • В автоматах для разлива воды
  • В кофейных аппаратах
  • В системы водяного охлаждения
  • В пищевых и производствах сферах
  • В системе автополива растений

Альтернативы и сопутствующие

Данный датчик Sea YF-G1 рассчитан для измерения объёма и скорости проходящей жидкости от 2 до 100 л/мин. Если вам нужно уменьшить проходимость воды, используйте другие расходомеры из нашего магазина:

Габаритный чертёж

Sensor Water Flow YF-G1 Dimensions

Комплектация

  • 1× Датчик расхода воды Sea YF-G1

Характеристики

  • Модель: Датчик расхода воды Sea YF-G1
  • Сенсор: датчик Холла
  • Напряжение питания Vcc: 3,3–24 В
  • Напряжение логических уровней:
    • Логический ноль: 0 В
    • Логическая единица: Vcc В
  • Потребляемый ток: до 20 мА
  • Рабочая среда: неагрессивная жидкость (вода)
  • Диапазон измерения: 2–100 л/мин
  • Погрешность измерения: ±5%
  • Разъёмы для трубок:
    • Тип: отверстия
    • Внутренний диаметр ID: 23 мм
    • Резьба: НР 1”
  • Рабочее давления: до 2 МПа
  • Температура рабочей среды: от 1 до 100°C
  • Аппаратный интерфейс:
    • Тип: выходной кабель
    • Длина: 150 мм
    • Количество проводов: 3
    • Разъём: JST SM-3 Female
  • Программный интерфейс:
    • Тип: импульсы HIGH / LOW
    • Коэффициент заполнения: 40–60 %
    • Импульсов на литр: 65
    • Импульсная характеристика: Q = F / 65
  • Материал корпуса: пластик
  • Размеры: 114×71×35 мм

Ресурсы

Мы также рекомендуем к чтению ссылки на статьи, документации и другие вспомогательные материалы на датчик расхода воды YF-G1.

Инструкции

Товары
Первой необходимости и другие вещи, которые могут пригодиться!
