Датчик цвета с ИК-фильтром, TCS34725

Общие сведения

Датчик цвета с ИК-фильтром TCS34725 — датчик позволит вашей электронике в буквальном смысле различать цвета окружающих предметов, а не только светлые и темные оттенки. Вам будут доступны значения таких параметров как: цветовая температура (по Кельвину), освещенность (в люксах), а также непосредственные значения красной, зеленой и синей составляющей.

ИК-фильтр позволяет добиться более точной цветопередачи, блокируя невидимую человеческому глазу инфракрасную часть спектра.

Характеристики

• Напряжение питания модуля: 3.3 - 5В;
• Потребляемый ток: 235 мкА (сред.), 330 мкА (макс.);
• Время преобразований: от 2.4 мс до 700 мс (настраиваемое);
• Скорость интерфейса I2C: до 400 кбит/с;
• Адрес датчика на шине I2C: 0x29 (41);
• Рабочая температура: -40 … +85 ºС;
• Габариты: 20x20 мм;
• Вес: 3.23 г;

Подключение

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

Модуль подключается к Arduino через интерфейс I2C (выводы SDA и SCL). Питание подается на выводы GND и VIN (от 3.3 до 5В). Вывод LED служит для управления светодиодом. Можно либо не использовать его вовсе (подключить к земле), либо контролировать через цифровой вывод Arduino, либо подключить к выводу INT и контролировать с помощью соответствующих функций из библиотеки.

Подробнее о модуле

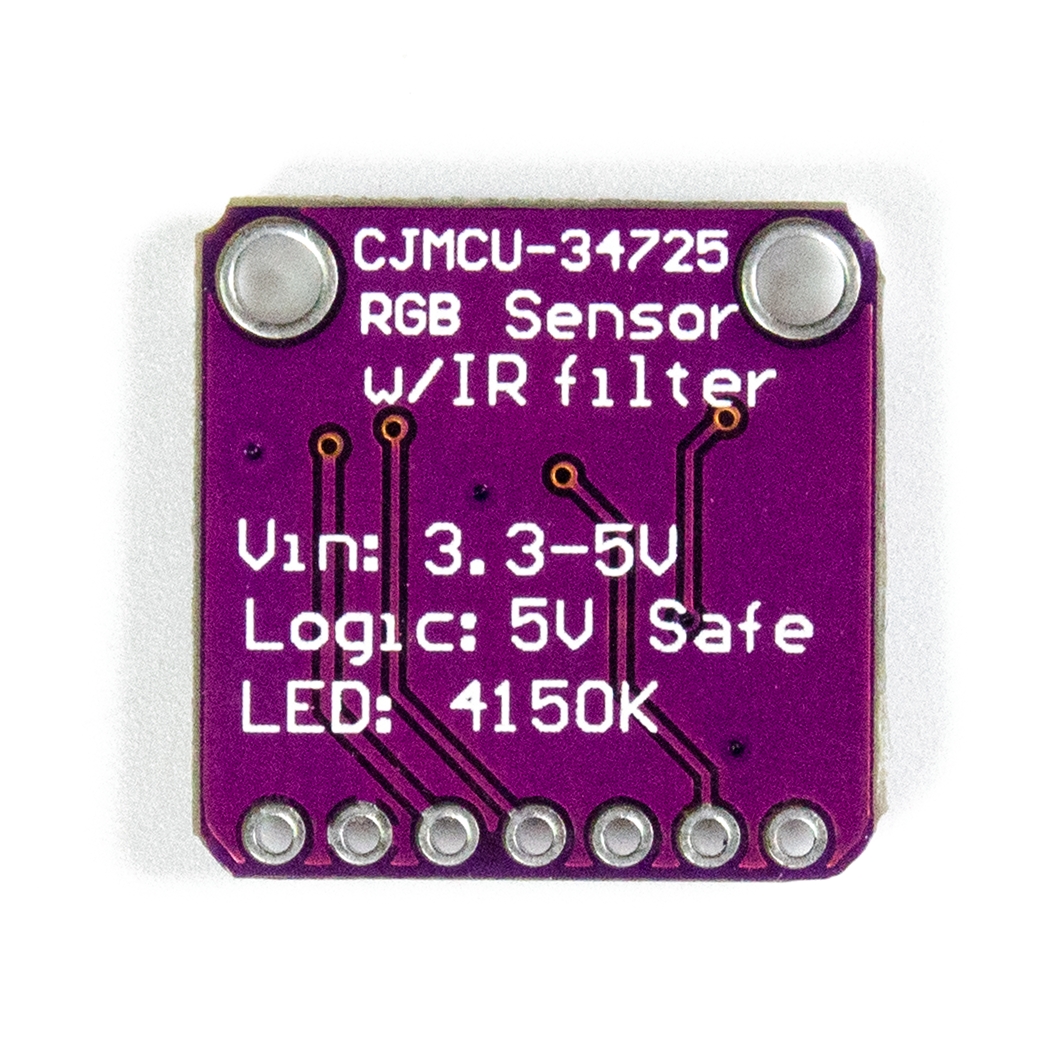

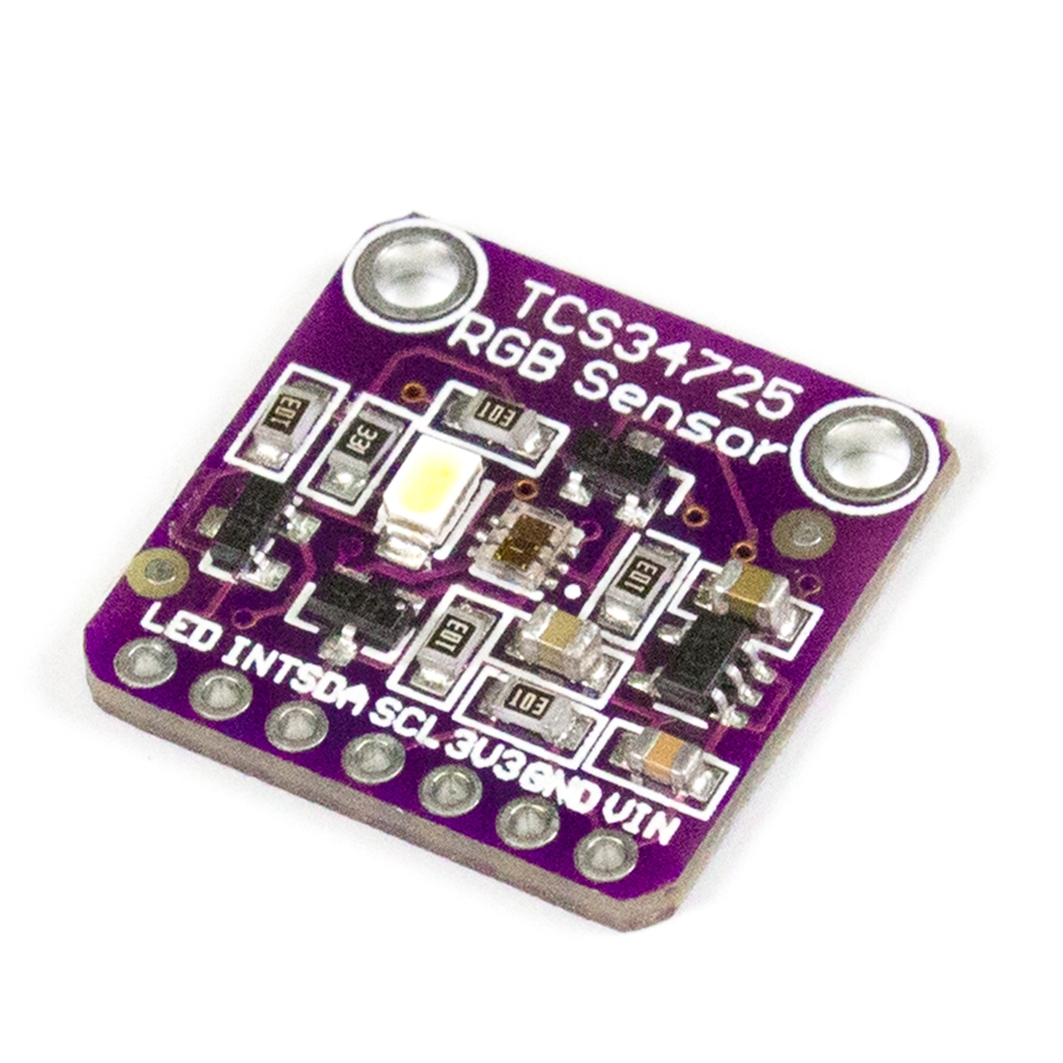

Данный модуль построен на базе чипа TCS34725 и общается с Arduino по двухпроводному интерфейсу I2C. На плате дополнительно размещены: светодиод с нейтральным белым светом, стабилизатор напряжения в цепи питания и преобразователь уровней I2C 3.3/5В.

Для работы с модулем рекомендуем вам воспользоваться библиотекой Adafruit_TCS34725.

Примеры

Вывод полученного цвета на RGB-светодиод

// Подключаем библиотеки                      //
#include <Wire.h>                             // Для работы с шиной I2C
#include "Adafruit_TCS34725.h"                // Для работы с датчиком TCS34725
                                              //
                                              // Выводы для ШИМ - сигнала
#define redpin 3                              // Дополнительно подключаем резистор номиналом в ~560 Ом для красного цвета
#define greenpin 5                            // Дополнительно подключаем резистор номиналом в ~1000 Ом для зеленого цвета
#define bluepin 6                             // Дополнительно подключаем резистор номиналом в ~560 Ом для синего цвета
                                              // Для RGB светодиода с общим анодом, подключаем общий вывод к +5В
                                              // Для RGB светодиода с общим катодом, подключаем общий вывод к земле
                                              //
#define commonAnode true                      // Для RGB светодиода с общим катодом изменить на false
                                              //
byte gammatable[256];                         // Гамма-таблица визуально различимых глазом цветов
Adafruit_TCS34725 tcs = Adafruit_TCS34725(TCS34725_INTEGRATIONTIME_50MS, TCS34725_GAIN_4X);
                                              // Определяем объект tcs, экземпляр класса Adafruit_TCS34725
                                              // Устанавливаем время выборки и чувствительность сенсора
                                              // Время выборки может быть одним из значений: TCS34725_INTEGRATIONTIME_2_4MS,
                                              // TCS34725_INTEGRATIONTIME_24MS, TCS34725_INTEGRATIONTIME_50MS,
                                              // TCS34725_INTEGRATIONTIME_101MS, TCS34725_INTEGRATIONTIME_154MS,
                                              // TCS34725_INTEGRATIONTIME_700MS
                                              // Чувствительность сенсора может быть одним из значений: TCS34725_GAIN_1X,
                                              // TCS34725_GAIN_4X, TCS34725_GAIN_16X, TCS34725_GAIN_60X
void setup()
{
  Serial.begin(9600);                         // Инициируем передачу данных в монитор последовательного порта на скорости 9600 бит/сек
  Serial.println("Color View Test!");         // Печатаем приветственное сообщение
  // Инициируем работу датчика
  if (tcs.begin())                            // Если инициализация сенсора цвета прошла успешно...
  {
    Serial.println("Found sensor");           // Выводим сообщение об успешной инициализации
  }
  else
  {
    Serial.println("No TCS34725 found ... check your connections"); // Выводим сообщение об ошибке
    while (1);                                // Входим в бесконечный цикл в случае неуспеха
  }
  // Конфигурируем выводы для ШИМ-сигнала как выходные
  pinMode(redpin, OUTPUT);
  pinMode(greenpin, OUTPUT);
  pinMode(bluepin, OUTPUT);
  // Инициализируем таблицу гамма-значений, она помогает
  // конвертировать RGB значения в различимые человеческим глазом
  // Отдельное спасибо за нее PhilB
  for (int i=0; i<256; i++)
  {
    float x = i;
    x /= 255;
    x = pow(x, 2.5);
    x *= 255;
    if (commonAnode)
    {
      gammatable[i] = 255 - x;
    }
    else
    {
      gammatable[i] = x;
    }
  }
  // Завершение инициализации
}
void loop()
{
  uint16_t clear, red, green, blue;             // Переменные для красной, зеленой и синей составляющих цвета
                                                //
  tcs.setInterrupt(false);                      // Включаем светодиод
                                                //
  delay(60);                                    // Ждем как минимум 50 миллисекунд для выборки значений
                                                //
  tcs.getRawData(&red, &green, &blue, &clear);  // Читаем данные
                                                //
  tcs.setInterrupt(true);                       // Выключаем светодиод
  // Выводим в монитор последовательного порта полученные значения
  Serial.print("C:\t"); Serial.print(clear);
  Serial.print("\tR:\t"); Serial.print(red);
  Serial.print("\tG:\t"); Serial.print(green);
  Serial.print("\tB:\t"); Serial.print(blue);
  // Вычисляем шестнадцатеричное значение цвета
  uint32_t sum = clear;
  float r, g, b;
  r = red; r /= sum;
  g = green; g /= sum;
  b = blue; b /= sum;
  r *= 256; g *= 256; b *= 256;
  Serial.print("\t");
  Serial.print((int)r, HEX); Serial.print((int)g, HEX); Serial.print((int)b, HEX);
  Serial.println();
  // Выставляем значения на выводах
  analogWrite(redpin, gammatable[(int)r]);
  analogWrite(greenpin, gammatable[(int)g]);
  analogWrite(bluepin, gammatable[(int)b]);
}

Комплектация

• 1х Датчик цвета с ИК-фильтром TCS34725;
• 1х Соединитель типа "ПАПА-ПАПА";

Ссылки

• DataSheet;
• Библиотека Adafruit_TCS34725;
