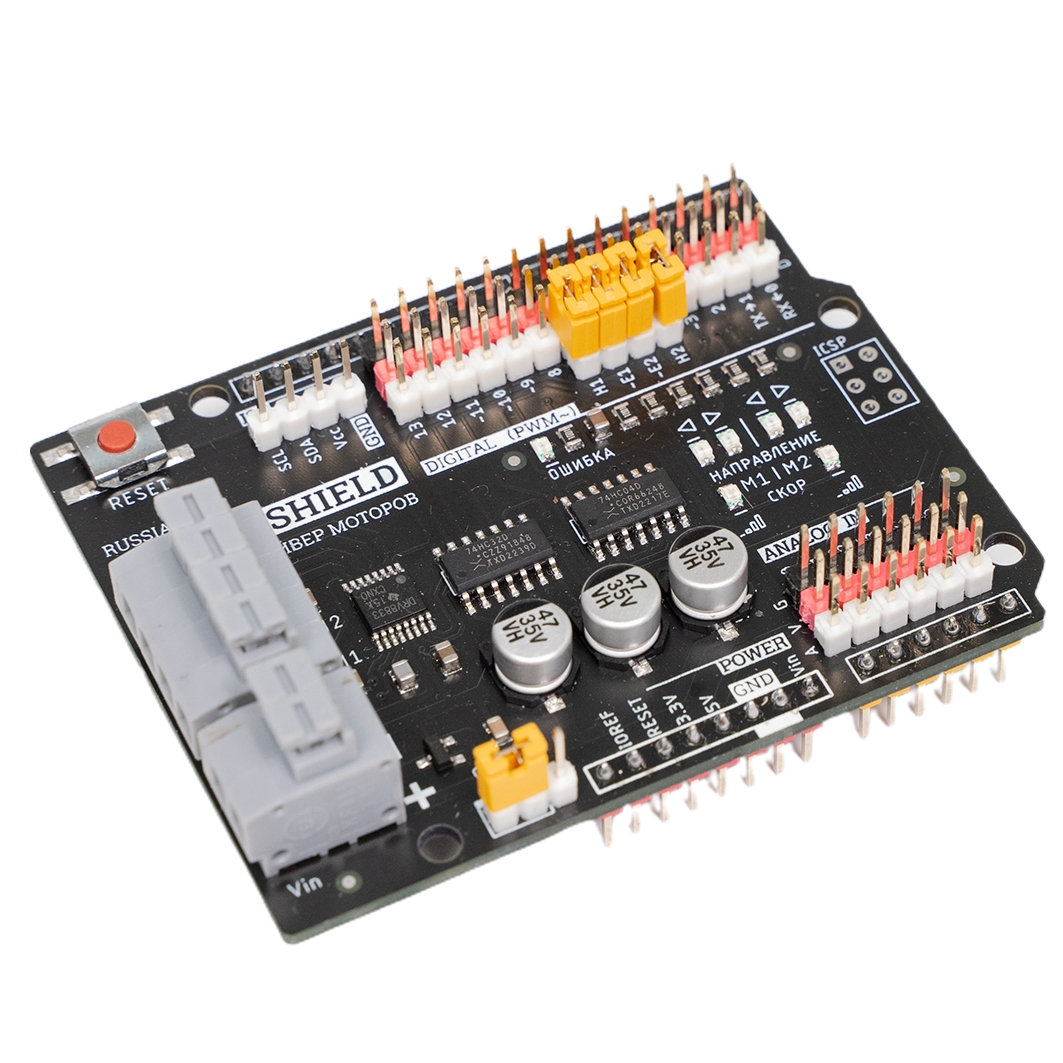

Купить Motor Shield (2 канала) для Arduino

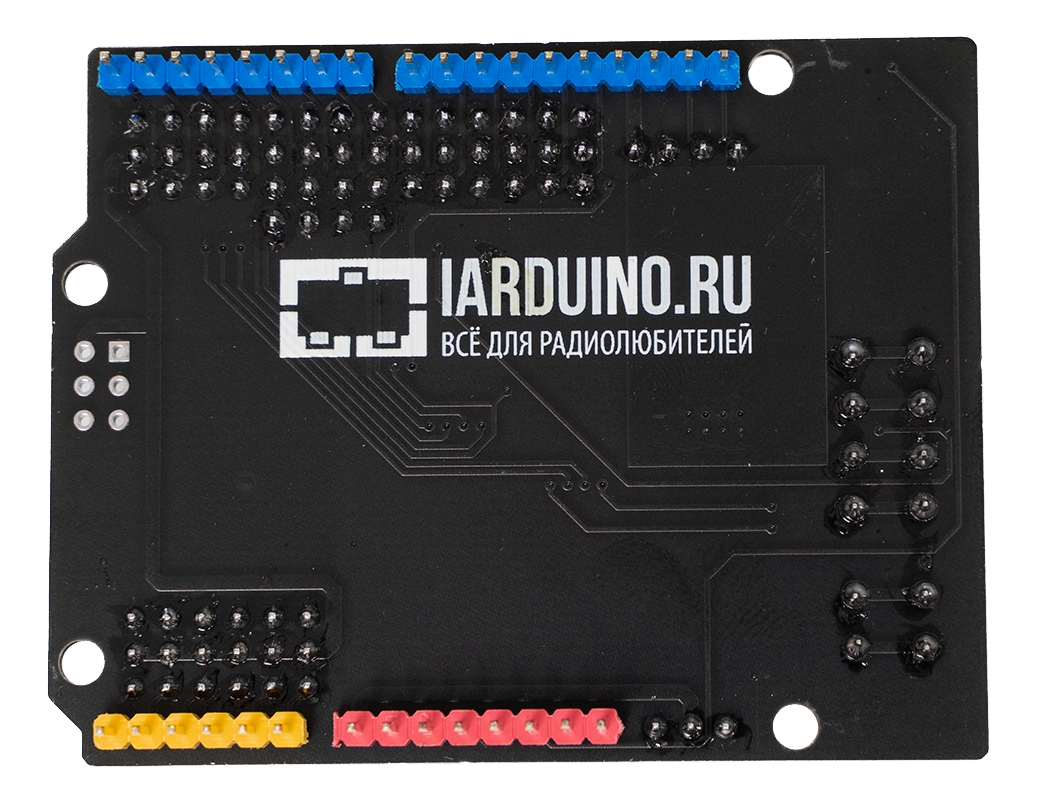

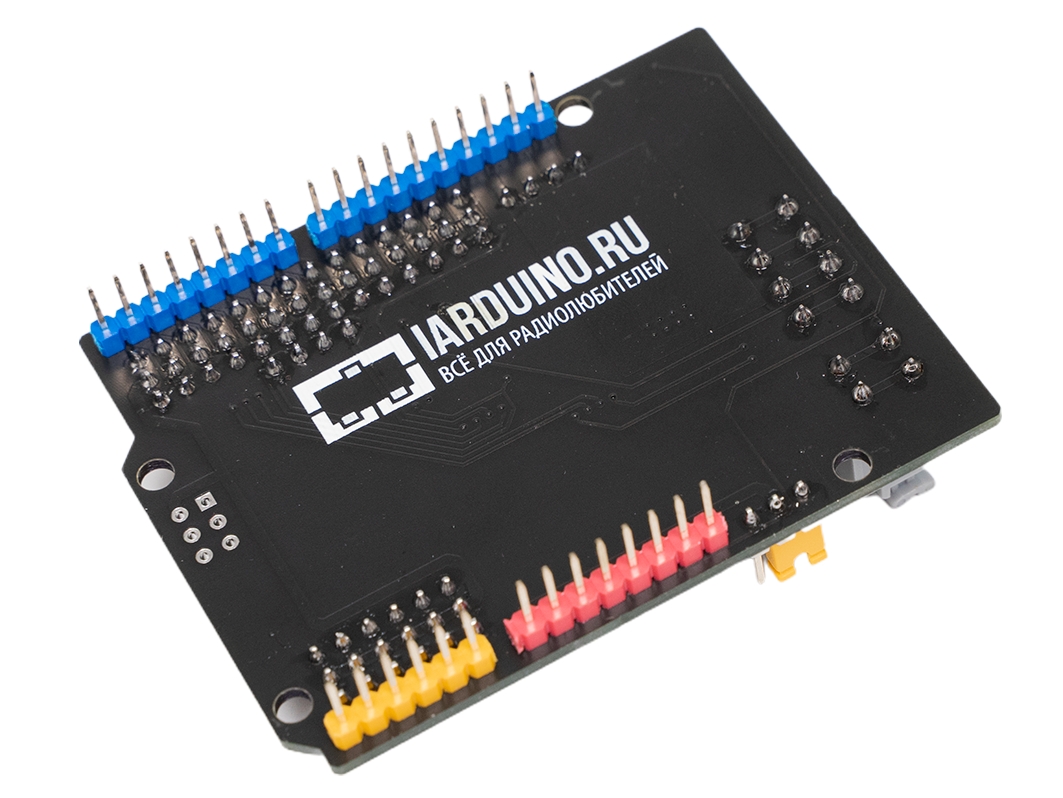

Motor Shield (2 канала)  для Arduino
 Motor Shield (2 канала) для Arduino ардуино Motor Shield (2 канала) для Arduino ардуино Motor Shield (2 канала) для Arduino ардуино Motor Shield (2 канала) для Arduino ардуино Motor Shield (2 канала) для Arduino ардуино
ID товара: 705
Наличие: 5 Шт.
Зарезервировано: 4 Шт.
Возможен безналичный расчёт для юридических лиц при оформлении заказа

Доставка

По Москве
  • -Самовывоз
  • -Курьерская доставка
  • -Пункты выдачи Boxberry
По России
  • -Почта России 1 классом
  • -Пункты выдачи Boxberry
  • -EMS
  • -СДЭК

Похожие товары

Вибромодуль (Trema-модуль) для ардуиныКрошечные RTC модуль реального  времени на базе DS1307 для ардуиныЛазер красный (точка) для ардуиныБеспроводной передатчик + приемник 433Mhz для ардуиныEthernet W5100 R3 SHIELD для ардуиныSPI адаптер карт MicroSD v1.0 для Arduino (Работает с официальными программами  Arduino) для ардуиныGPS Модуль, NEO-M8N для ардуиныWEMOS Micro SD Card Shield для ардуиныКнопка, синяя (Trema-модуль) для ардуиныWiFi Serial ESP8266 Модуль  для ардуиныЧасы реального времени, RTC (Trema-модуль v2.0) для ардуиныWEMOS  I2C Dual Motor Driver  для ардуины

Теги

Описание
Файлы и библиотеки (0)
Уроки (1)

Описание: Motor Shield (2 канала)

Motor Shield (2 канала) - используется для управления до двух коллекторных моторов постоянного тока или одним шаговым двигателем.

Общие сведения:

Motor Shield построен на базе чипа L298, позволяет использовать любые входы Arduino (по умолчанию D5-D7), а также на нем разведены аналоговые и цифровые выводы, для удобства подключения других модулей, как в Trema Shield.

Подключение:

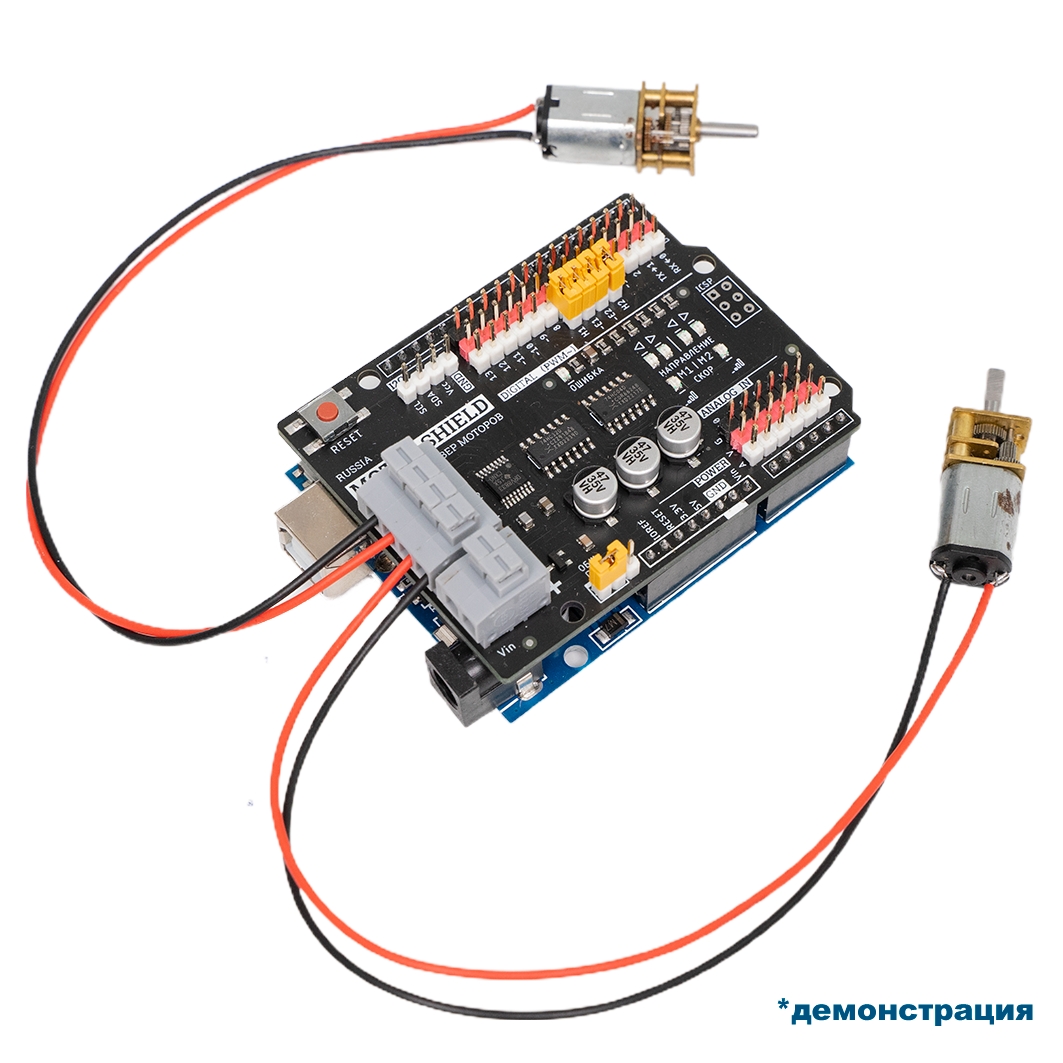

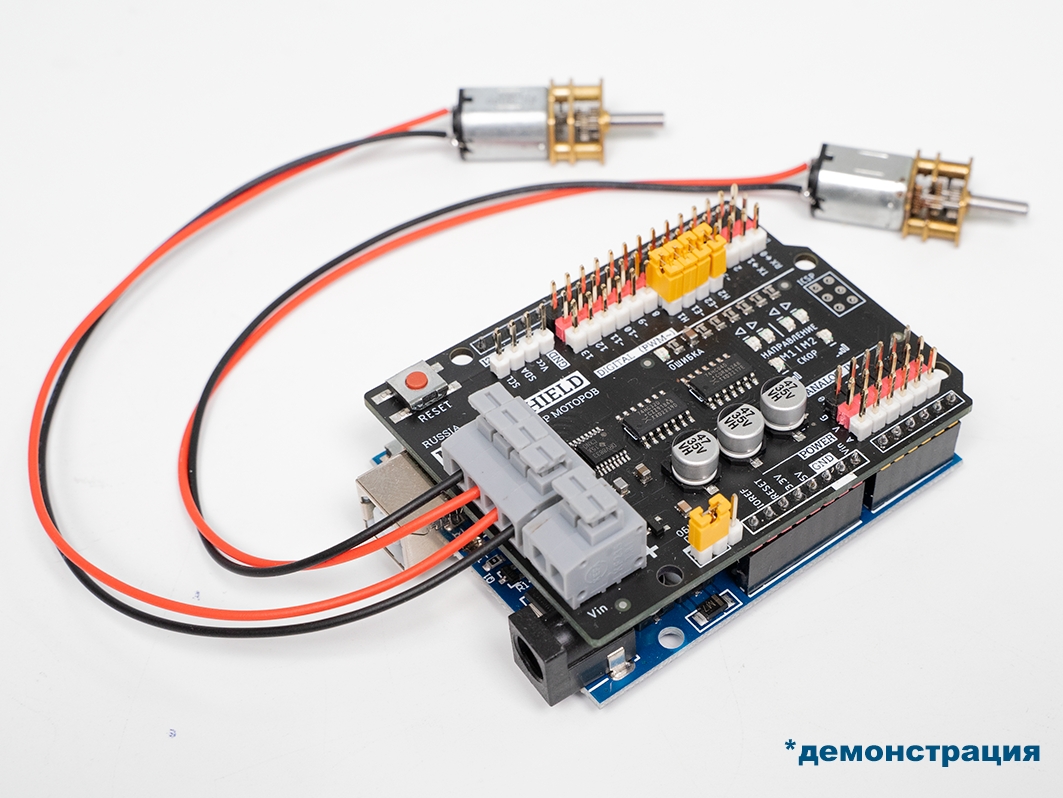

Motor Shield устанавливается на Arduino UNO и по умолчанию использует 4 цифровых вывода: D5 - D7. Выводы, используемые по умолчанию, можно изменить на любые (цифровые или аналоговые), для чего нужно снять перемычку и соединить освободившийся вход с нужным выводом Arduino. Входы H1 (направление) и E1 (скорость) управляют выходом мотора 1 (клеммник М1), а входы H2 (направление) и E2 (скорость) управляют выходом мотора 2 (клеммник М2). Направление указывается подачей логического уровня «0»/«1», а скорость сигналом ШИМ. Поэтому, если Вы решите изменить выводы назначенные по умолчанию, то подключайте входы E1 и E2 только к цифровым выходам Arduino с возможностью вывода ШИМ.

С подробным описанием и примерами работы можно ознакомиться на странице Wiki - Motor Shield (2 канала).

Питание:

Выходы Motor Shield работают только от внешнего источника питания 2,5 - 35 В, который должен подключаться к клеммнику питания Vin.

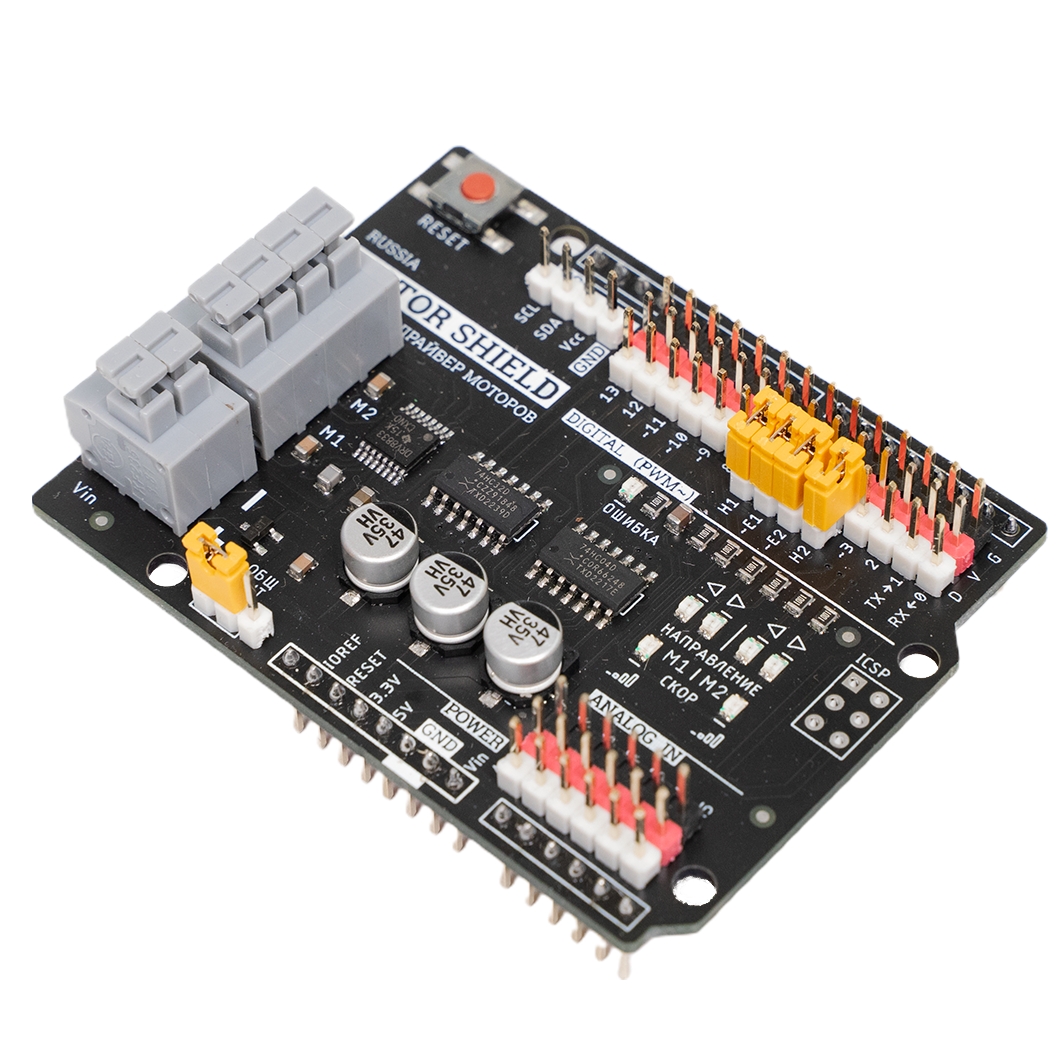

Рядом с клеммником питания Vin расположены три контакта с перемычкой.

  • Если перемычка замыкает контакты расположенные ближе к клеммнику «Общ. Пит.», то питание с Motor Shield подаётся на вход Arduino «Vin» (общее питание берется с Motor Shield). Не требуется отдельного питания Arduino.
  • Если перемычка расположена на контактах дальше от клеммника, или отсутствует, то питание должно подаваться и на Arduino и на Motor Shield (раздельное питание).

При использовании схемы с общим питанием, напряжение на входе клеммника питания Vin не должно превышать 12 В.

Спецификация:

  • Напряжение питания на входе клеммника Vin: 2,5 ... 35 В.
  • Ток потребляемый логической частью: до 36 мА.
  • Общий ток нагрузки на выходах: до 2 А (без ШИМ), при этом чип L298 нагревается выше 60 °C.
  • Частота коммутаций: до 40 кГц.
  • Задержка между сигналами на входе и выходе: до 3 мкс.
  • Рабочая температура: -25 … 130 °C.
  • Температура хранения: -40 ... 150 °C.

Комплектация:

  • 1× Motor Shield
