Общие сведения
Trema модуль - Датчик температуры и влажности, I2C-flash - является цифровым датчиком способным возвращать значение температуры окружающей среды и значение относительной влажности воздуха, на базе сенсора SHT20.
Модуль относится к серии «Flash», а значит к одной шине I2C можно подключить более 100 модулей, так как их адрес на шине I2C (по умолчанию 0x09), хранящийся в энергонезависимой памяти, можно менять программно.

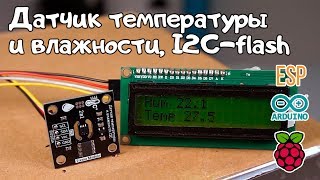

Видео
Редактируется...
Характеристики
- Напряжение питания: 3,3 В или 5 В (постоянного тока).
- Потребляемый ток: до 5 мА.
- На базе сенсора SHT20
- Диапазон измерений температуры окружающей среды: от -40,0 до +125,0 °С.
- Диапазон измерений относительной влажности воздуха: от 0,0 до 100,0%.
- Интерфейс: I2C.
- Скорость шины I2C: 100 кбит/с.
- Адрес на шине I2C: устанавливается программно (по умолчанию 0x09).
- Уровень логической 1 на линиях шины I2C: 3,3 В (толерантны к 5 В).
- Рабочая температура: от -20 до +70 °С.
- Габариты: 30 х 30 мм.
- Вес: 4 г.
Все модули линейки "Trema" выполнены в одном формате
Подключение
Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.
По умолчанию все модули FLASH-I2C имеют установленный адрес 0х09.
— Перед подключением 1 модуля к шине I2C настоятельно рекомендуется изменить адрес модуля.
— При подключении 2 и более FLASH-I2C модулей к шине необходимо в обязательном порядке предварительно изменить адрес каждого модуля, после чего уже подключать их к шине.
Более подробно о том, как это сделать, а так же о многом другом, что касается работы FLASH-I2C модулей, вы можете прочесть в этой статье.
Trema-модуль - датчик температуры и влажности, I2C-flash, подключается к аппаратной или программной шине I2C Arduino. В комплекте имеется кабель для быстрого и удобного подключения модуля к колодке I2C на Trema Shield. Если на шине I2C уже имеется другое устройство, то для подключения модуля, предлагаем воспользоваться I2C Hub.
Специально для датчика температуры и влажности, I2C-flash нами разработана библиотеки iarduino_I2C_SHT которая значительно упрощает работу с модулем.
Инструкция по установке библиотеки.
Комплектация
- 1x Trema-модуль - датчик температуры и влажности, I2C-flash.
- 1x Четырехпроводной шлейф для подключения модуля к шине I2C.
