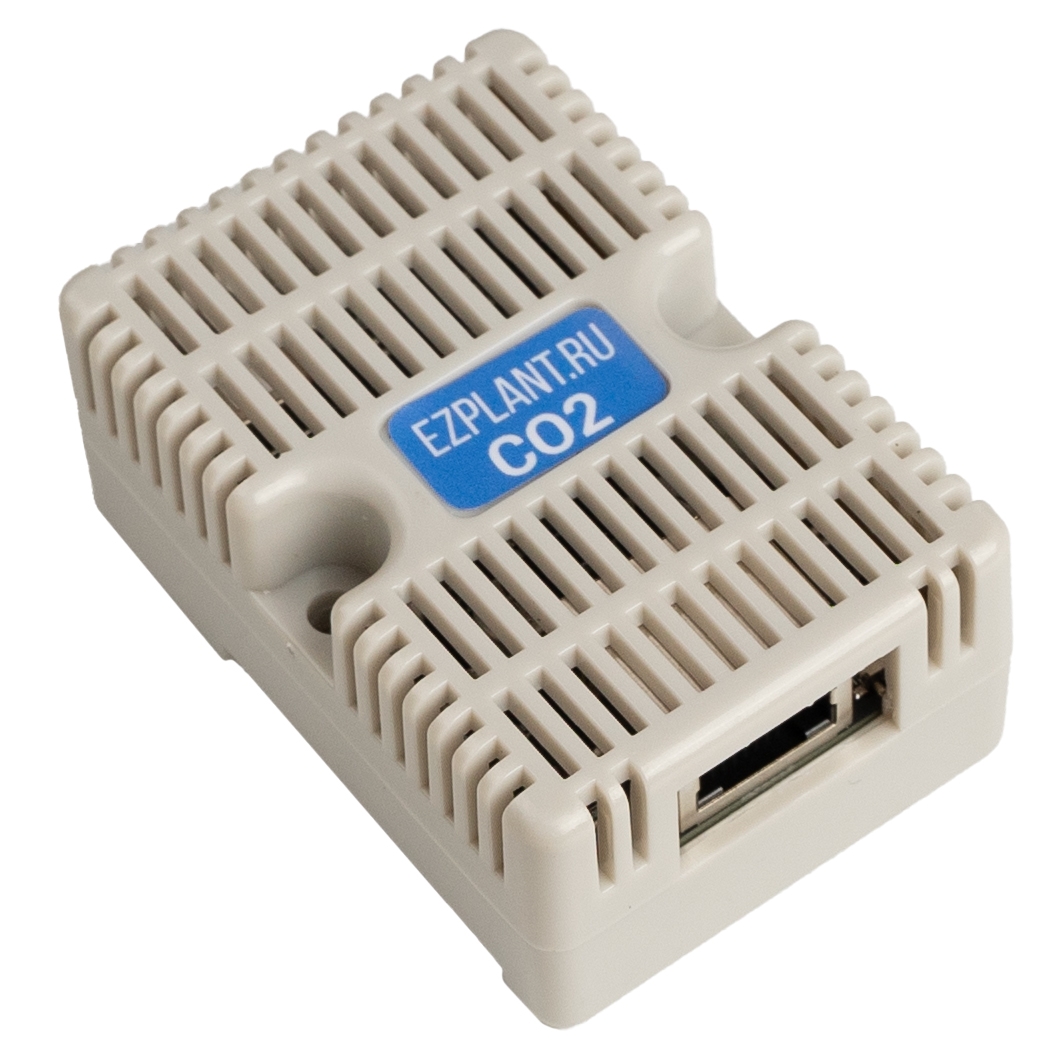

Датчик углекислого газа CO2, RS485 / Modbus

Общие сведения

Датчик углекислого газа CO₂ RS485 / Modbus - является устройством измерения концентрации углекислого газа СО₂ в окружающем воздухе, позволяющий получать количественное значение в ppm по протоколу Modbus шины RS485.

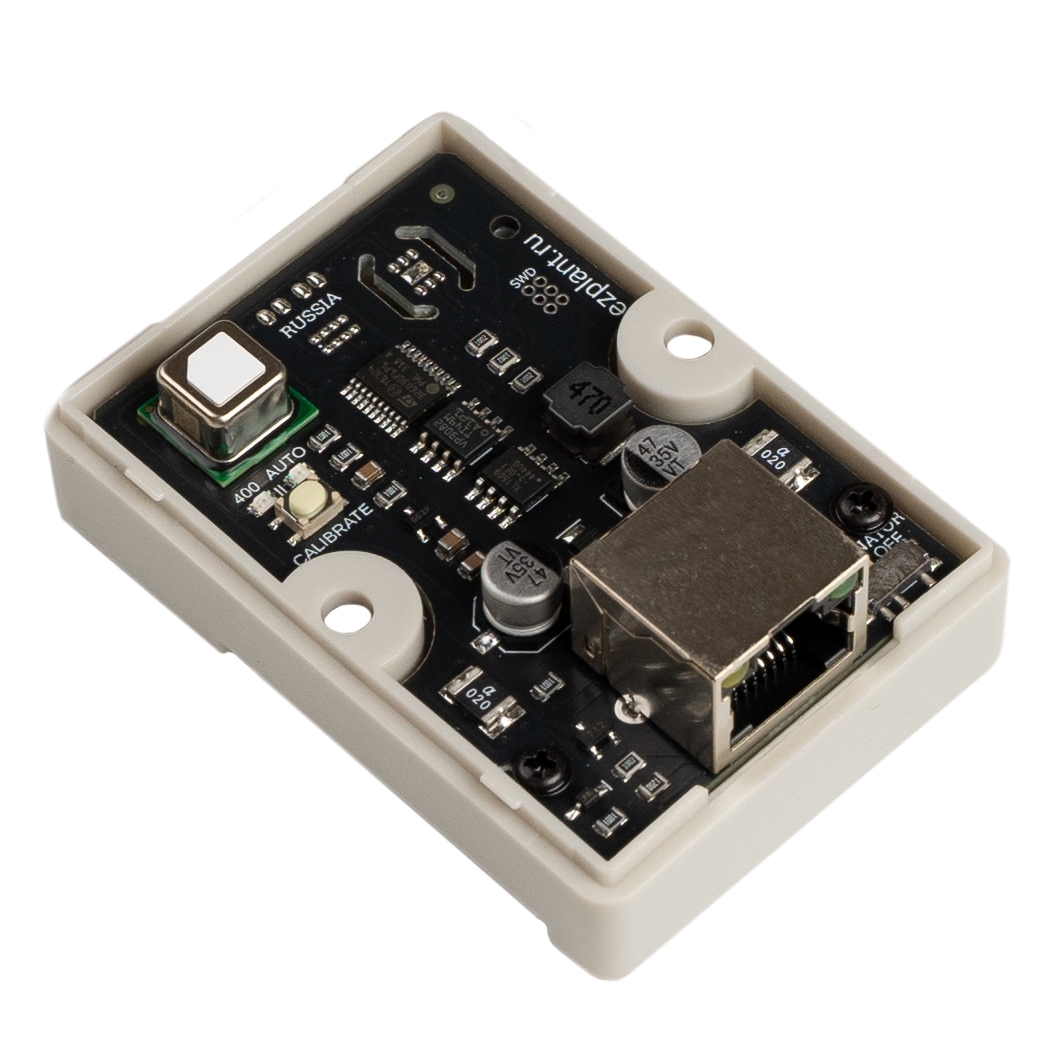

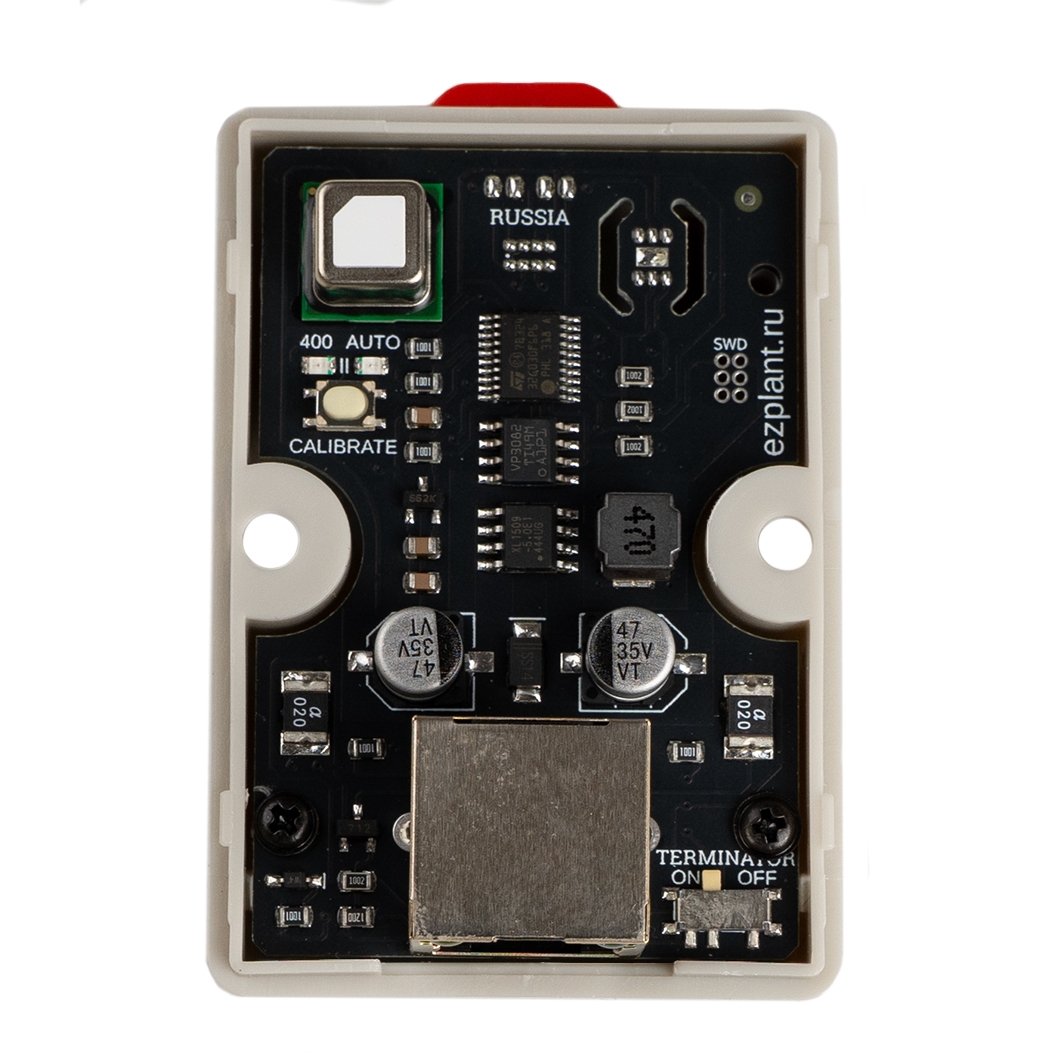

Модуль построен на базе сборки SCD40 в корпусе которой помимо датчика углекислого газа, имеется датчик влажности и температуры SHT4x, который служит для компенсации самонагрева. Показания датчика SHT4x так же доступны для чтения, но отражают не температуру и влажность окружающей среды, а температуру и влажность внутри корпуса сборки.

Датчик можно использовать для контроля климата гидропонной установки. Устройство легко подключается к блоку управления гидропонной установки, сетевым кабелем через разъемы RJ45.

Датчик не обязательно использовать в гидропонных установках, это могут быть иные проекты где требуется контролировать климат используя для получения данных протокол Modbus широко применяемый в промышленности.

В соответствии с протоколом Modbus, к одной шине RS485 можно подключить до 247 датчиков. Адрес устройства (по умолчанию 0x06) назначается программно и хранится в энергонезависимой памяти. Все устройства на шине должны иметь уникальный адрес.

Подробнее о блоке.

Видео

Редактируется...

Характеристики

• Напряжение питания: от 12 до 24 В постоянного тока (разъем RJ45).
• Ток потребляемый модулем: до 50 мА (пиковый ток до 150 мА).
• Интерфейс: RS485 / Modbus.
• Скорость шины: 4800 / 9600 / 19200 / 38400 / 57600 / 115200 бит/с.
• Настройки шины: 8N1 (8 бит данных, без проверки чётности, 1 стоп-бит).
• Адрес на шине: устанавливается программно (по умолчанию 0x06).
• Тип датчика CO₂: Фотоакустический NDIR-датчик.
• Технология датчика CO₂: Sensirion PASens и CMOSens.
• Диапазон измерений концентрации СО₂: от 0 до 40'000 ppm.
• Точность ±5% в диапазоне от 400 до 2’000 ppm.
• Диапазон измерения влажности: от 0 до 100% RH.
• Точность: ±6% RH в диапазоне: t=+15...+35°C, RH=20...65%.
• Точность: ±9% RH в диапазоне: t=-10...+60°C, RH=0...100%.
• Диапазон измерения температуры: от -10 до +60 °C.
• Точность: ±0,8 °C в диапазоне от +15 до +35°C.
• Точность: ±1,5 °C в диапазоне от -10 до +60°C.
• Рабочая температура: от -25 до +80 °С.

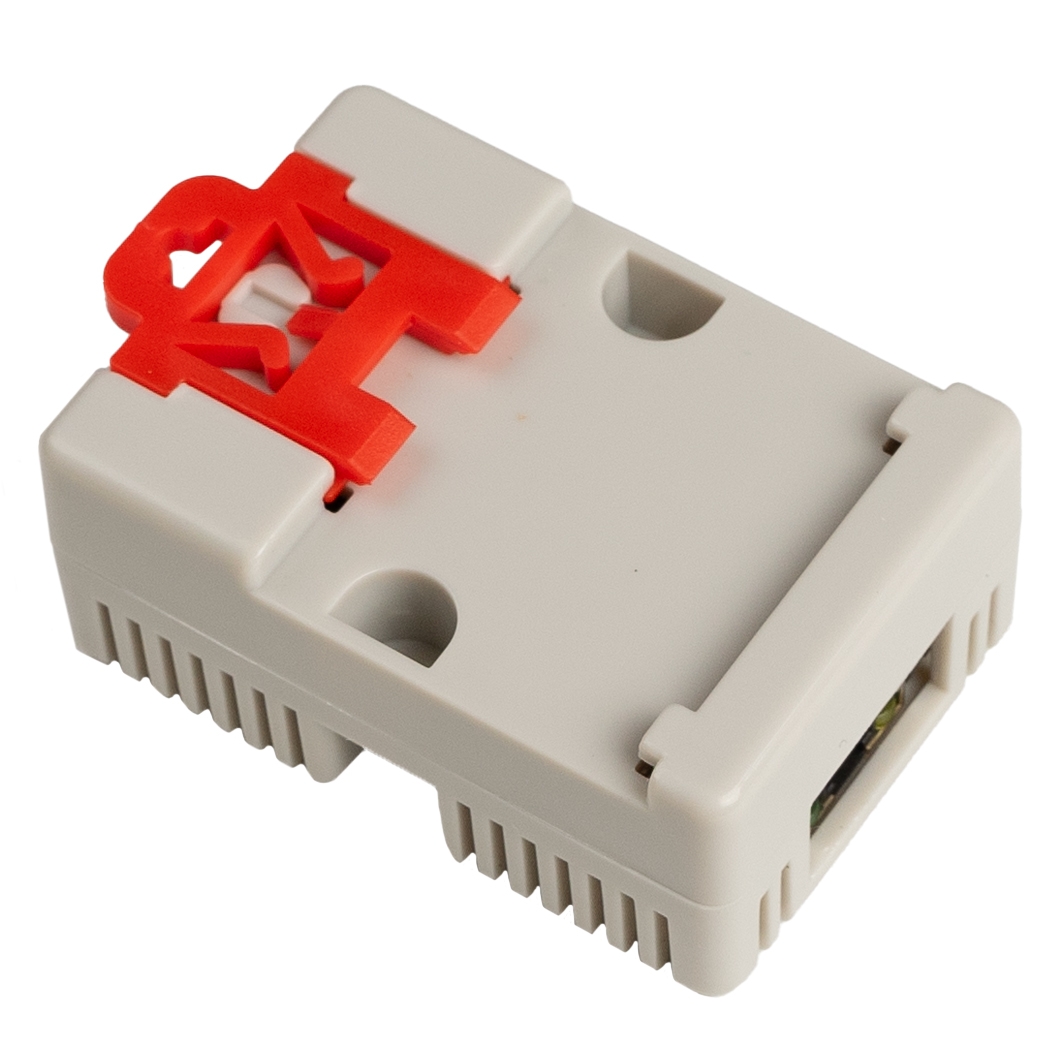

• Габариты: 65 x 45 x 29 мм.
• Вес: ? г.

Подключение

Для подключения датчика углекислого газа к шине RS485 используется разъем RJ45.

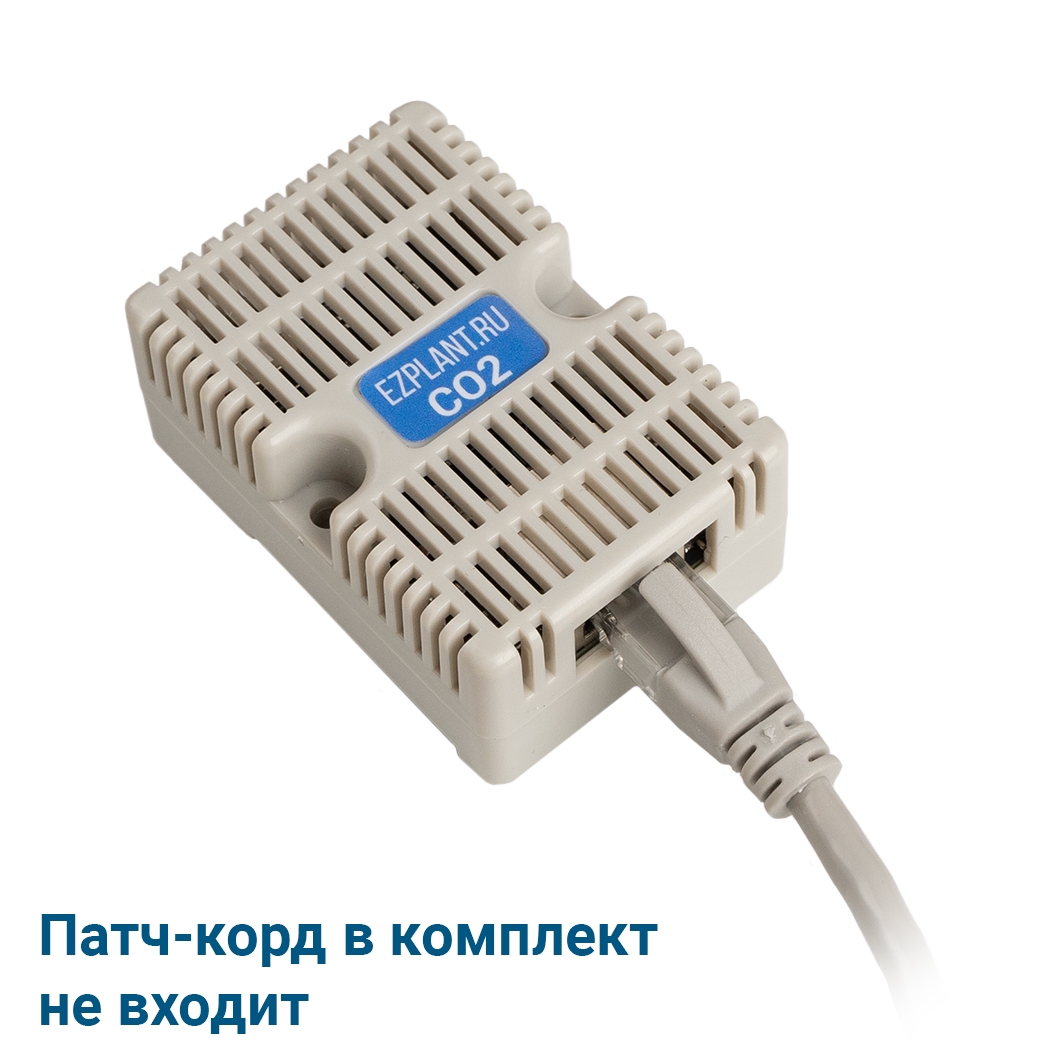

Для подключения используйте кабель витой пары патч-корд и конвертер UART-RS485.

Инструкция по подключению.

Специально для датчика углекислого газа RS485 / Modbus, нами разработана библиотека iarduino_MB_CO2 которая работает совместно с библиотекой iarduino_Modbus.

Инструкция по установке библиотек.

Комплектация

• 1x Датчик концентрации углекислого газа CO₂ RS485 / Modbus.

Ссылки

• Wiki - руководство по использованию Датчика углекислого газа CO₂, RS485 / Modbus.

• Wiki - Блоки климатические (CO₂, eCO₂, TVOC, t°C, RH%, lux) RS485 / Modbus - Datasheet.
• Wiki - Работа с протоколом Modbus RTU/ASCI по шине RS485.
• Библиотека iarduino_Modbus.
• Библиотека iarduino_MB_CO2.
• Wiki - Установка библиотек в Arduino IDE.
