 Поплавковый датчик уровня воды для Arduino ардуино
 Поплавковый датчик уровня воды для Arduino ардуино

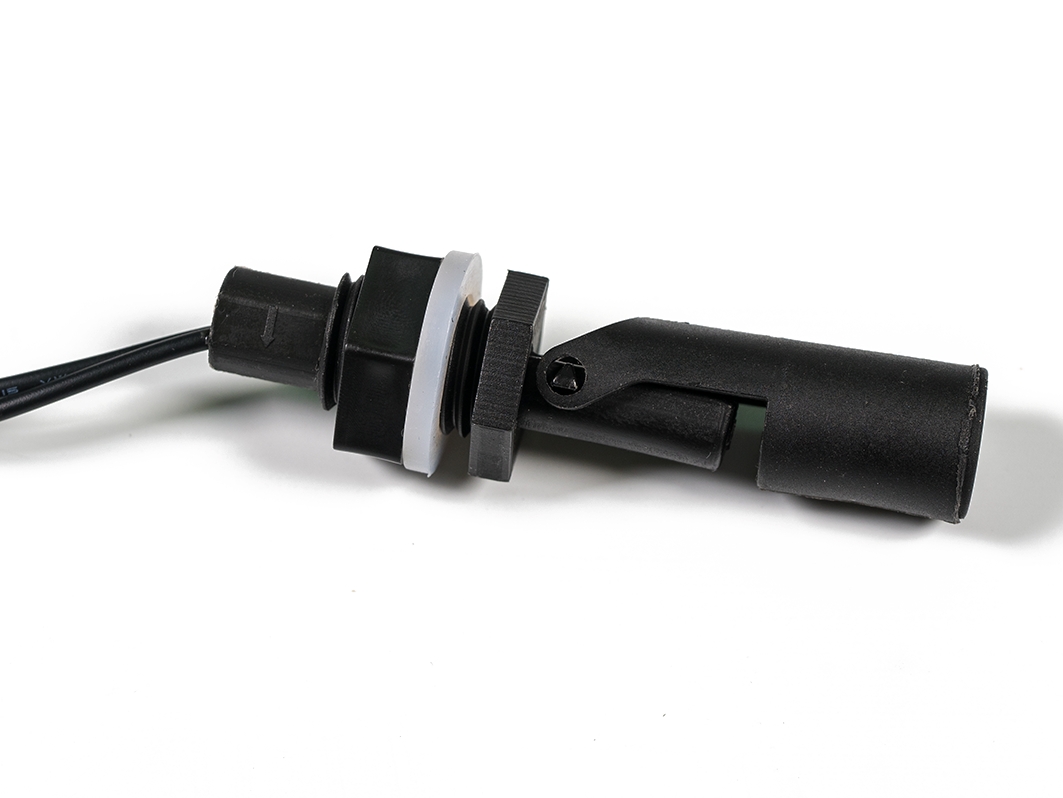

Поплавковый датчик уровня воды

Подробнее...
Модификация
В наличии: 172 шт. Артикул: # 1141
292 ₽
Возможен безналичный расчёт для юридических лиц при оформлении заказа
Сообщить о поставке на e-mail:
{{ status }}
  • В наличии и готов к отправке!
  • Доставка товаров по России, Белоруссии, Казахстану
  • Возможен безналичный расчёт для юридических лиц при оформлении заказа
Количество:
Перейти в корзину и оформить заказ.
Telegram
WhatsApp
Обсудить вопросы приобретения, не технические!
*Доступно общение только текстовыми сообщениями, звонки и аудио сообщения не обслуживаются
Офлайн
Описание товара
Подробное описание товара

Поплавковый датчик уровня воды — позволяет контролировать уровень воды проверяя выходную цепь на электрическое замыкание. Датчик замыкает цепь, сигнализируя о том, что он «утонул».

Характеристики

  • Напряжение цепи: до 100 В
  • Ток в цепи: до 500 мА при напряжении до 24 В
  • Сопротивление при замыкании: до 100 Ом
  • Рабочая температура: -20 ... 80 °С (отрицательные температуры для незамерзающих жидкостей)
  • Длина провода: 350 мм
  • Габариты, мм:

Подключение

Для подключения к Arduino вы можете воспользоваться Trema-модулем Pull Switch.

  • Один провод датчика подключается к выводу GND (так как второй провод будет подтянут до уровня логической «1»).
  • Другой провод можно подключить к любому выводу Arduino. (вывод должен быть сконфигурирован как вход с подтяжкой).

Подробнее о датчике

Датчик полностью герметичен и не подвержен коррозии. Основным элементом датчика является геркон, который находится внутри трубки. Внутри поплавка имеется магнит. При поднятии поплавка, магнитное поле воздействует на геркон, который замыкает электрическую цепь.

Примеры

Вывод сообщения в монитор порта об "утонувшем" датчике.

// Определяем номер вывода к которому подключён датчик
#define SENSOR 2;

void setup()
{
        // Инициируем передачу данных по последовательному порту
        // на скорости 9600 бод
        Serial.begin(9600);

        // Конфигурируем вывод как вход, подтягивая его до уровня
        // логической «1» через внутренний подтягивающий резистор Arduino
        pinMode(SENSOR, INPUT_PULLUP);
}
void loop()
{
        // Если на входе уровень логического «0», то ...
        if(!digitalRead(SENSOR)) {

                // Выводим сообщение о том что сенсор тонет (датчик погрузился в воду)
                Serial.println("CEHCOP TOHET");
        }

        // Приостанавливаем выполнение скетча на 200 мс (0,2 сек)
        delay(200);
}

Комплектация

1x Датчик уровня воды
