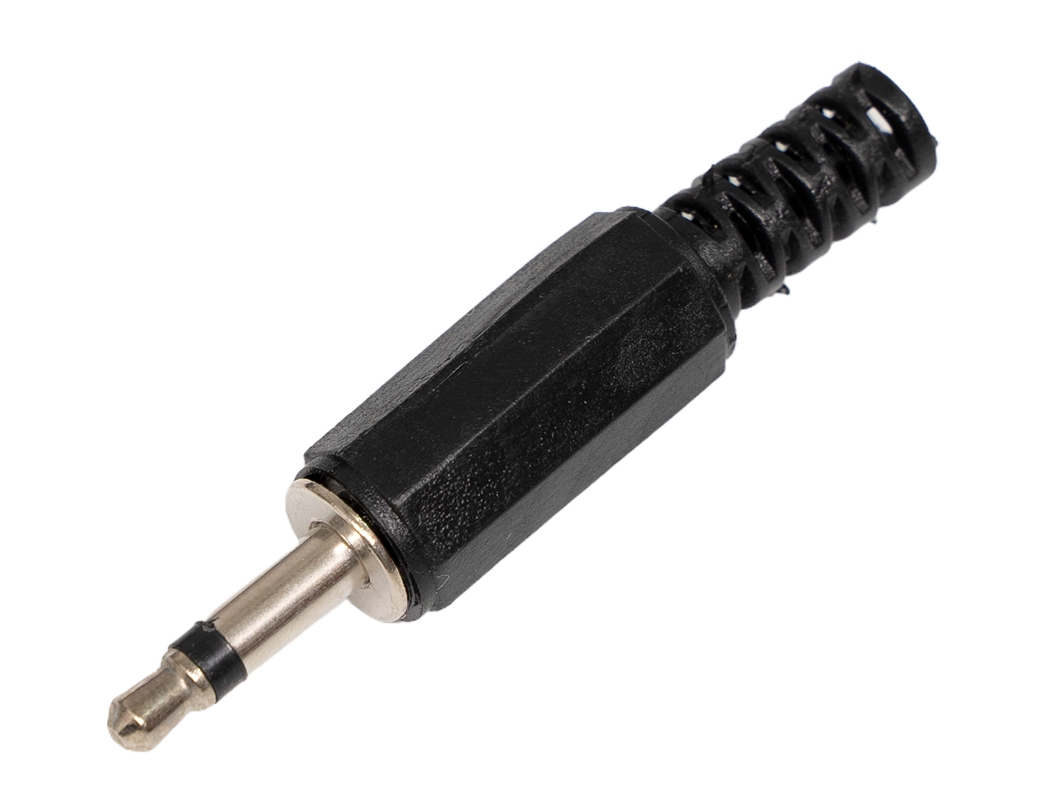

Разъём Jack TS 3,5 мм (пластик)

Сломался штекер на микрофоне, наушниках или колонках? А может хотите собрать уникальный шнур или переходник для прокладки аудио сигнала? Просто возьмите и используйте разъём Jack TS 3,5 мм для коммутации аналогового звука между самыми различными медиа устройствами.

Подробности

Разъём TS 3,5 мм по кличке «джек» разработан для коммутации проводных аудио устройств. Модель TS выполнена с наконечником диаметром 3,5 мм и предназначена для передачи одного аудио сигнала, так называемый моно режим.

Разъём Jack TS состоит из пластикового корпуса и металлического стержня, которые скручены между собой с помощью резьбового соединения.

• Пластиковый корпус служит для защиты электрических контактов и оснащён специальным амортизатором «хвостом», который позволяет выходному кабелю гнуться только с безопасным радиусом изгиба.
• Металлический стержень Jack с одной стороны выполнен в виде штекера для подключения в ответное гнездо Jack, а с другой стороны — в виде контактов под пайку. Сопоставить между собой каждый контакт поможет распиновка разъёма или мультиметр.

Распиновка

Монтаж

Приведём простую инструкцию — как припаять кабель к разъёму. При монтаже используйте распиновку разъёма.

1. Разберите разъём: открутите пластиковый корпус от металлического стержня.
2. Проденьте кабель через корпус.
3. Припаяйте провода кабеля к соответствующим электрическим контактам на стержне.
4. Соберите разъём: накрутите пластиковый корпус на металлический стержень.

Для монтажа кабеля к электрическим контактам понадобится паяльник и припой. Если вы не умеете паять ничего страшного, просто просмотрите наш обучающий видеоурок. А ещё рекомендуем обратить внимания на наши наборы по пайке, которые прокачают ваши скилы в паяльном жале.

Применение

Разъёмы семейства Jack применяться для коммуникации звука в наушниках, компьютерных колонках, плеерах, диктофонах, мобильных телефонах, видеокамерах и т.д. Благодаря ценовой доступности, мейкеры по всему миру также используют разъёмы Jack в своих аудио проектах.

Доступные альтернативы

• Если нужен конектор для коммутации двух аудио каналов — стерео режим, возьмите разъём Jack TRS 3,5 мм (пластик).
• Если нужен коннектор в металлическом корпусе, возьмите разъём Jack TRS 3,5 мм (металл).

Габаритный чертёж

Комплектация

• 1× Разъём Jack TS 3,5 мм (пластик)

Характеристики

• Модель: Разъём Jack TS 3,5 мм (пластик)
• Тип разъёма: Штекер / Male
• Количество электрических контактов: 2
• Сигнальных линий: 1
• Общая земля: 1
• Монтаж: на кабель
• Тип исполнения: прямой
• Диаметр входного кабеля: 1–5 мм
• Способ монтажа кабеля: пайка
• Цвет корпуса: чёрный
• Материал корпуса: пластик
• Материал стержня: металл
