 Клеммник нажимной для аудио (2 pin) для Arduino ардуино
 Клеммник нажимной для аудио (2 pin) для Arduino ардуино
 Клеммник нажимной для аудио (2 pin) для Arduino ардуино
 Клеммник нажимной для аудио (2 pin) для Arduino ардуино
 Клеммник нажимной для аудио (2 pin) для Arduino ардуино

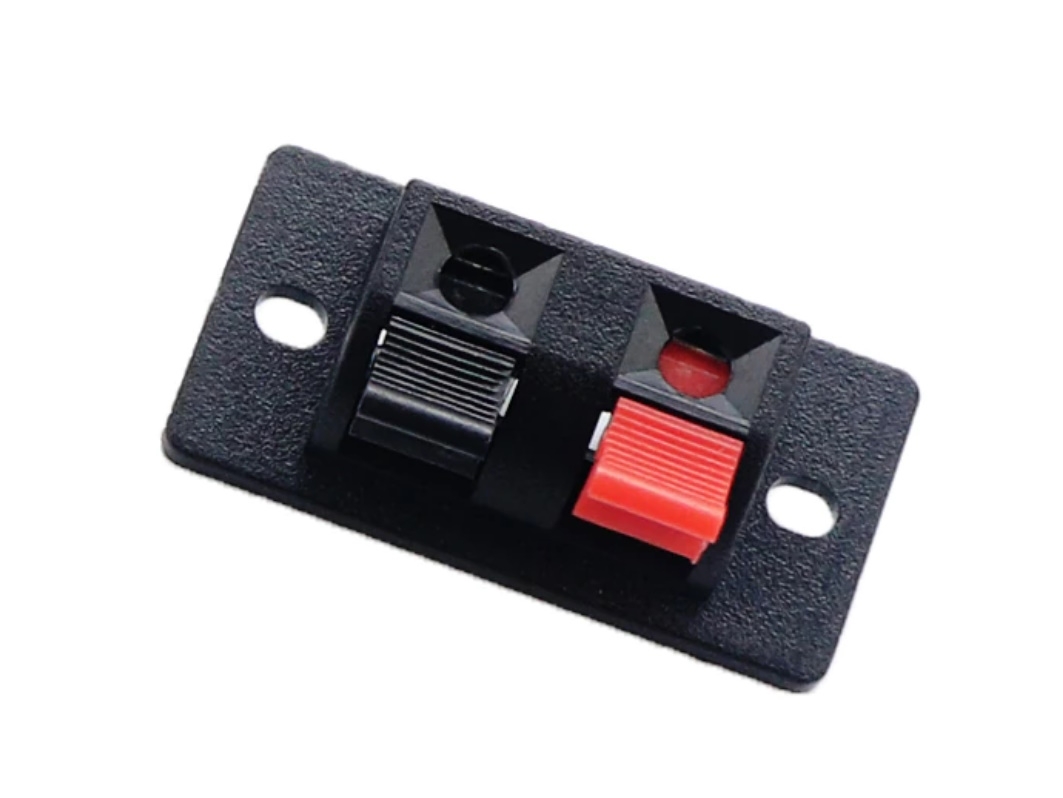

Клеммник нажимной для аудио (2 pin)

Соединительный модуль для прокладки звукового сигнала в корпуса различных устройств Подробнее...
Модификация
В наличии: 92 шт. Артикул: # 1658
35 ₽
Возможен безналичный расчёт для юридических лиц при оформлении заказа
Сообщить о поставке на e-mail:
{{ status }}
  • В наличии и готов к отправке!
  • Доставка товаров по России, Белоруссии, Казахстану
  • Возможен безналичный расчёт для юридических лиц при оформлении заказа
Количество:
Перейти в корзину и оформить заказ.
Telegram
WhatsApp
Обсудить вопросы приобретения, не технические!
*Доступно общение только текстовыми сообщениями, звонки и аудио сообщения не обслуживаются
Офлайн
Описание товара
Подробное описание товара

Сломался разъём на колонках, музыкальном центре или домашнем кинотеатре? А может хотите собрать свой усилитель, акустику и другую самопальную звуковую технику? Просто используйте нажимной клеммник для прокладки аналогового звука в корпус самых различных медиа устройств с возможностью комфортного соединения и разъединения.

Установите клеммник в корпус устройства, припаяйте внутреннюю проводку к электрическим контактам клеммника, и вуаля соединительная конструкция готова к работе.

Подробности

Клеммник нажимной разработан для прокладки аудио сигнала в корпус различных музыкальных устройств, например в усилитель, домашнюю акустику или музыкальный центр. Модель на два контакта коммутирует два электрических провода и предназначена для передачи одного аудио сигнала, так называемый моно режим.

№ контакта Цвет фиксатора Назначение
1 Красный Сигнал
2 Чёрный Земля

Для подключения проводов: зажмите толкатель → вставьте провод в соответствующее отверстия → отпустите толкатель. Такой механизм позволяет одновременно получить механическую и электрическую связь с клеммником.

Connector Terminal Push Audio 2pin Info 1

Монтаж

Приведём простой гайд — как установить клеммник в корпус устройства.

  1. Проделайте в корпусе вырез под электрические контакты и монтажные отверстия клеммника. Для уточнения размеров используйте габаритный чертёж.
  2. Установите клеммник в корпус и закрепите его с помощью винтов и гаек.
  3. Припаяйте провода кабеля к соответствующим электрическим контактам на разъёме.

Для крепления клеммника используйте винты и гайки М3. А для монтажа электрических контактов используйте паяльник и припой. Если вы не умеете паять ничего страшного, просто просмотрите наш обучающий видеоурок. А ещё рекомендуем обратить внимания на наши наборы по пайке, которые прокачают ваши скилы в паяльном жале.

Применение

Нажимные клеммники применяться для прокладки звука в корпуса усилителей, домашних колонках, музыкальных центров, DVD-плеерах и т.д. Благодаря ценовой доступности, мейкеры по всему миру также используют клеммники в своих аудио проектах.

Connector Terminal Push Audio 2pin Info 3

Доступные альтернативы

Габаритный чертёж

Connector Terminal Push Audio 2pin Dimensions

Комплектация

  • 1× Клеммник нажимной для аудио (2 pin)

Характеристики

  • Модель: Клеммник нажимной для аудио (2 pin)
  • Тип разъёма: Гнездо под кабель
  • Количество электрических контактов: 2
  • Количество передачи аудио каналов: 1
  • Крепление: на корпус устройств
  • Диаметр входного кабеля: 1–2 мм
  • Способ монтажа входного кабеля: нажимной фиксатор
  • Способ монтажа внутренней проводки: пайка
  • Цвет корпуса: чёрный
  • Материал корпуса: пластик
  • Материал контактов: металл
