Мини аудио усилитель 2*3 Вт класса D PAM8403 для Arduino

Общие сведения

Мини усилитель на PAM8403 — отлично подойдет для усиления аудио сигнала от MP3 проигрывателей или иного гаджета.

Характеристики

• Класс усилителя - D;
• Напряжение питания: 2.5 - 5.5В;
• Ток потребления при отсутствии сигнала: 10 мА;
• Выходная мощность при нагрузке 8 Ом: 1,5 Вт x 2 канала;
• Выходная мощность при нагрузке 4 Ом: 3,0 Вт x 2 канала;
• Разделение каналов: 60 дБ и более (при мощности 1 Вт и нагрузке 4 Ом);
• Диапазон рабочих температур -40°C +85°C;
• Встроенная защита от перегрева: при +120 °С;
• Размеры устройства: ~21x18x3 мм;
• Масса: 1,6 г.

Подключение

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

Модуль имеет 4 колодки:

Подробнее о усилителе

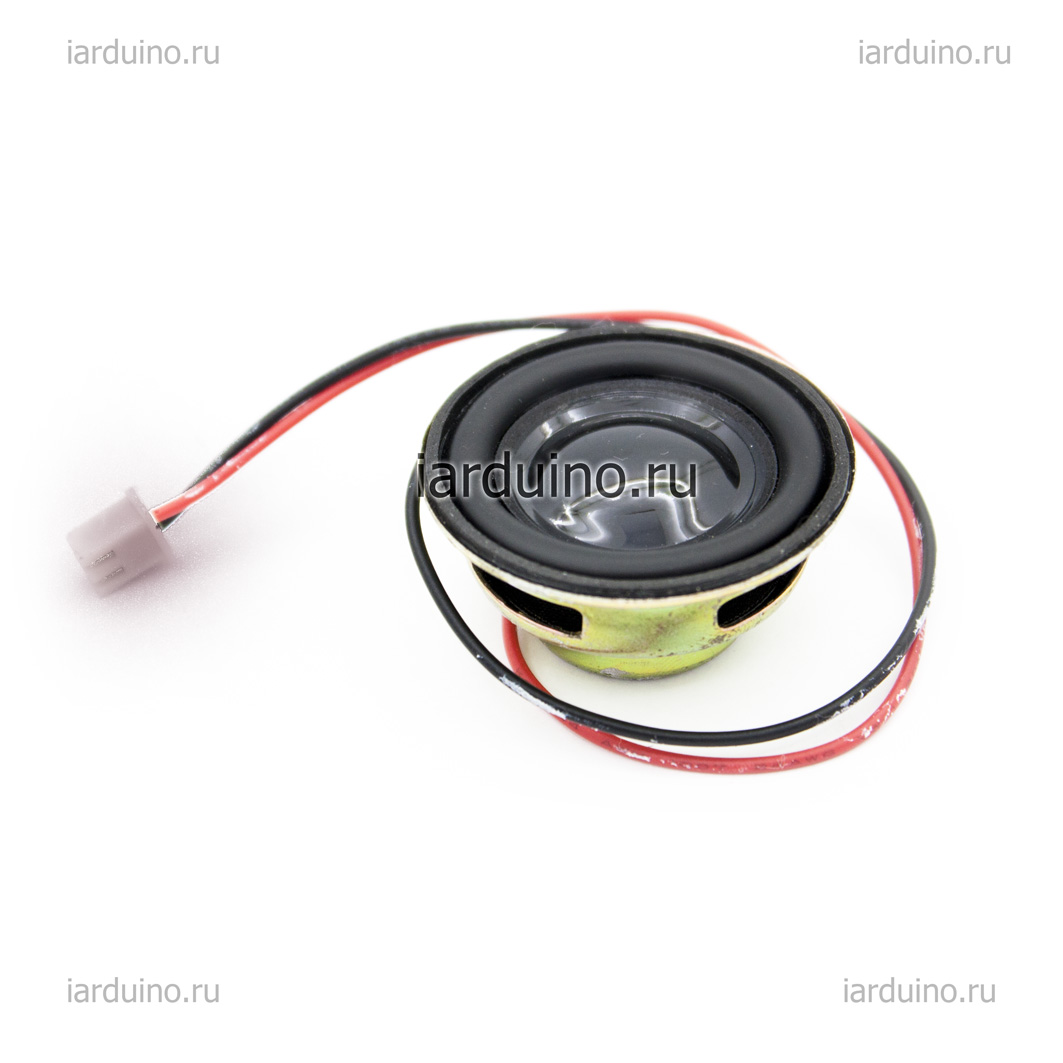

Для данного усилителя подойдёт следующий мини динамик (2шт).

Комплектация

• 1х Мини усилитель на PAM8403;
• 4х колодка ПАПА-ПАПА;

Ссылки

• DataSheet;
