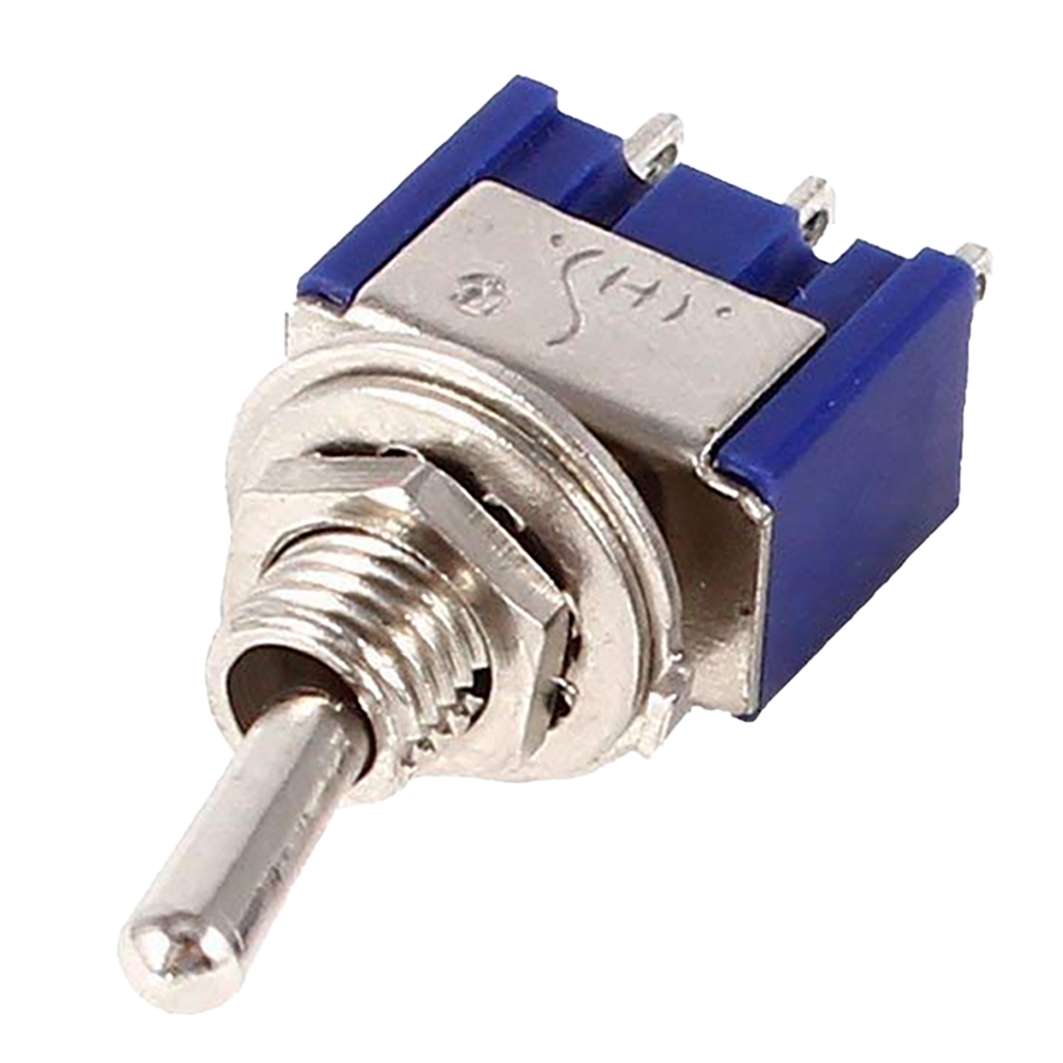

Переключатель перекидной MTS-102 (3 pin / SPDT / ON-ON)

Общие сведения

Тумблер MTS-102 на два положения с тремя выводами. Средний вывод общий: в одном положении рычага он соединён с одним крайним выводом, в другом — со вторым. Среднего положения «выключено» нет. Тумблер ставят на панель корпуса: резьбовая втулка проходит сквозь отверстие и зажимается гайкой. Выводы под пайку.

Им выбирают одно из двух: режим работы, источник питания, направление. Если нужен просто выключатель, берут средний и один крайний вывод, а второй оставляют свободным.

Характеристики

• Схема: SPDT, ON-ON, два положения;
• Выводы: 3, под пайку;

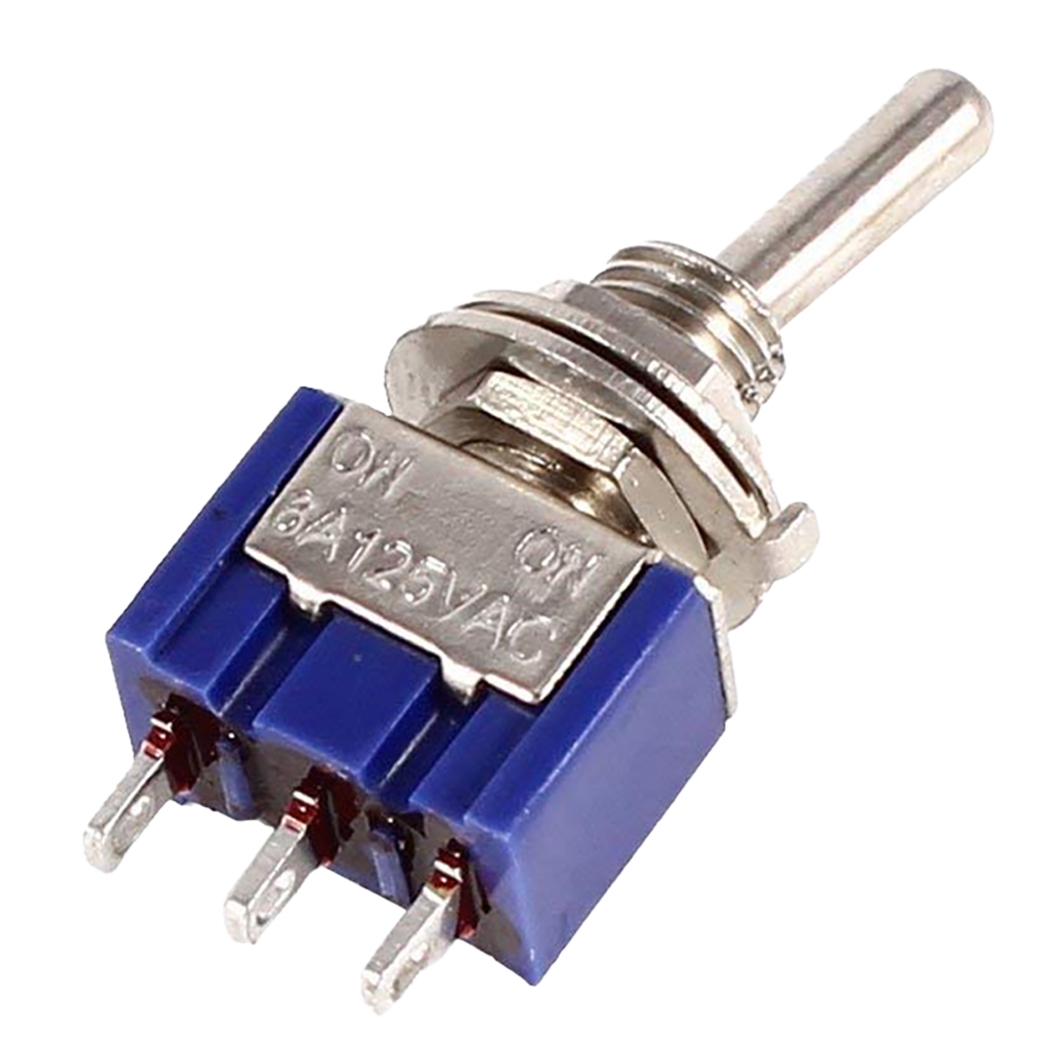

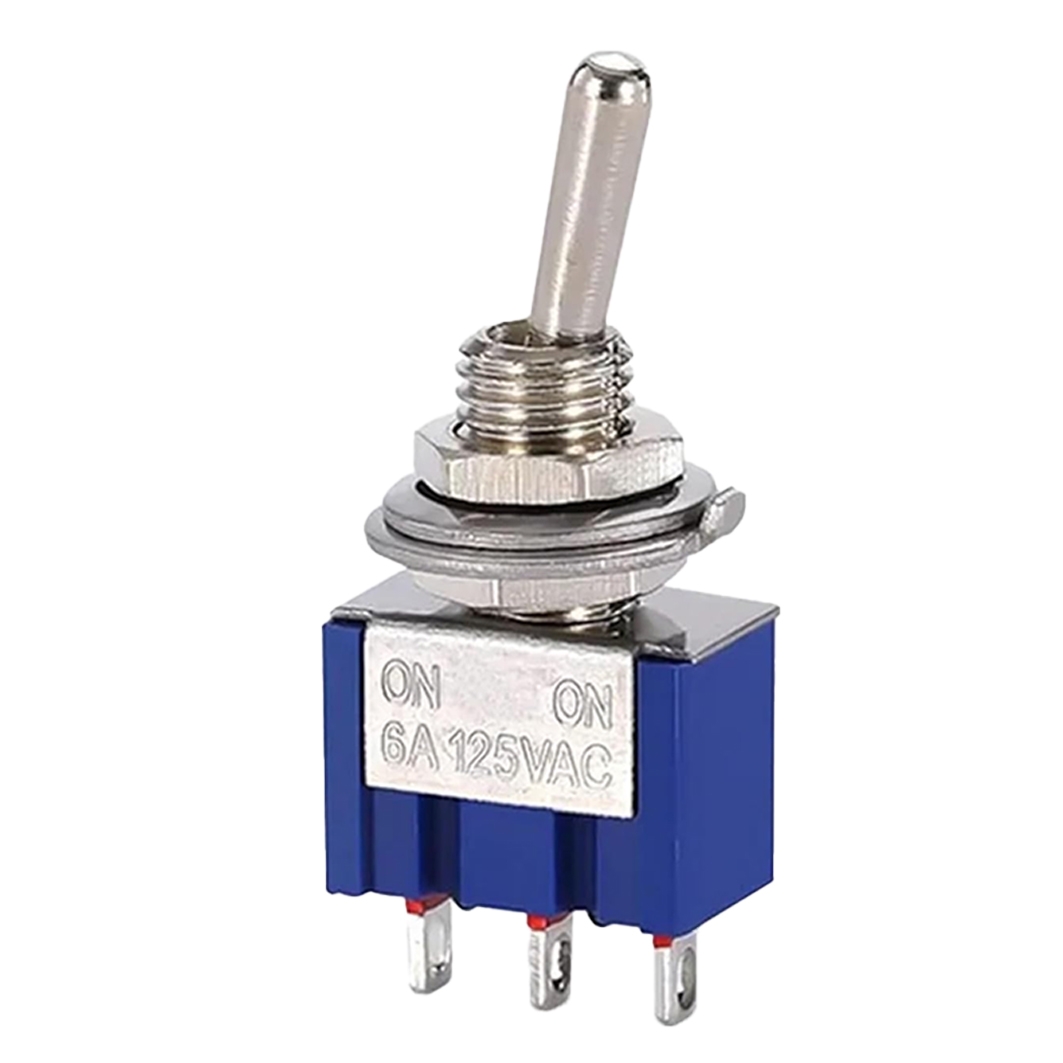

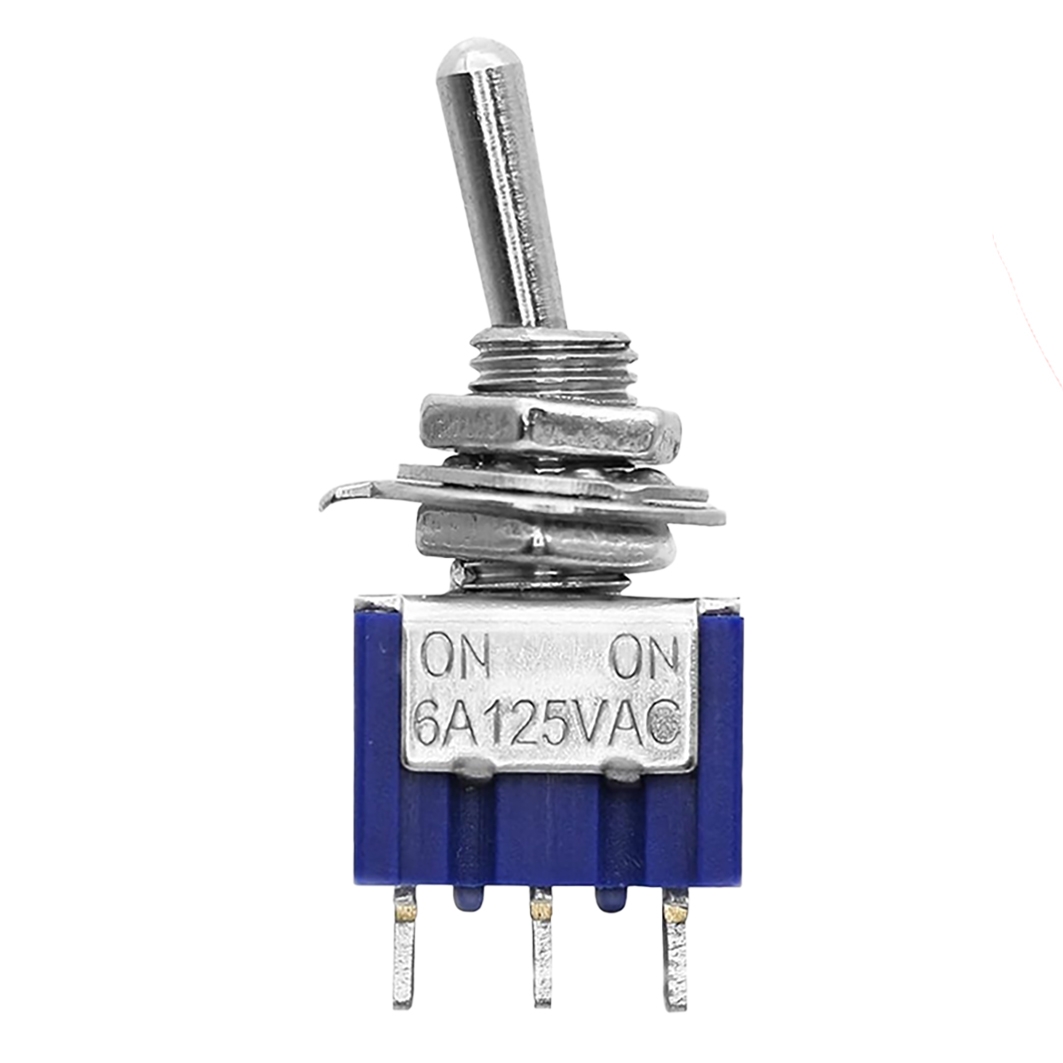

• Нагрузка по надписи на корпусе: 6 А при 125 В переменного тока;
• Крепление: на панель, гайкой на резьбовой втулке.

Подключение к Arduino

Средний вывод на цифровой вход, один крайний на GND, в скетче pinMode(2, INPUT_PULLUP). В одном положении вход прочитает LOW, в другом HIGH. Какой крайний вывод замкнут при каком положении рычага, проверьте мультиметром.

На что обратить внимание

• 6 А указано для переменного тока, для постоянного цифры на корпусе нет. Мощную нагрузку от аккумулятора включайте через реле или силовой ключ, а тумблером управляйте им.
• Не подключайте плюс к среднему выводу, а GND к крайнему: в одном из положений получится короткое замыкание.
• Выводы стоят близко. Наденьте на каждую пайку термоусадку.

Что пригодится вместе

• Тумблер MTS-202 — то же, но два переключателя под одним рычагом;
• Перекидной выключатель SPST ON-OFF — для больших токов.

Комплектация

• 1× переключатель перекидной MTS-102.
