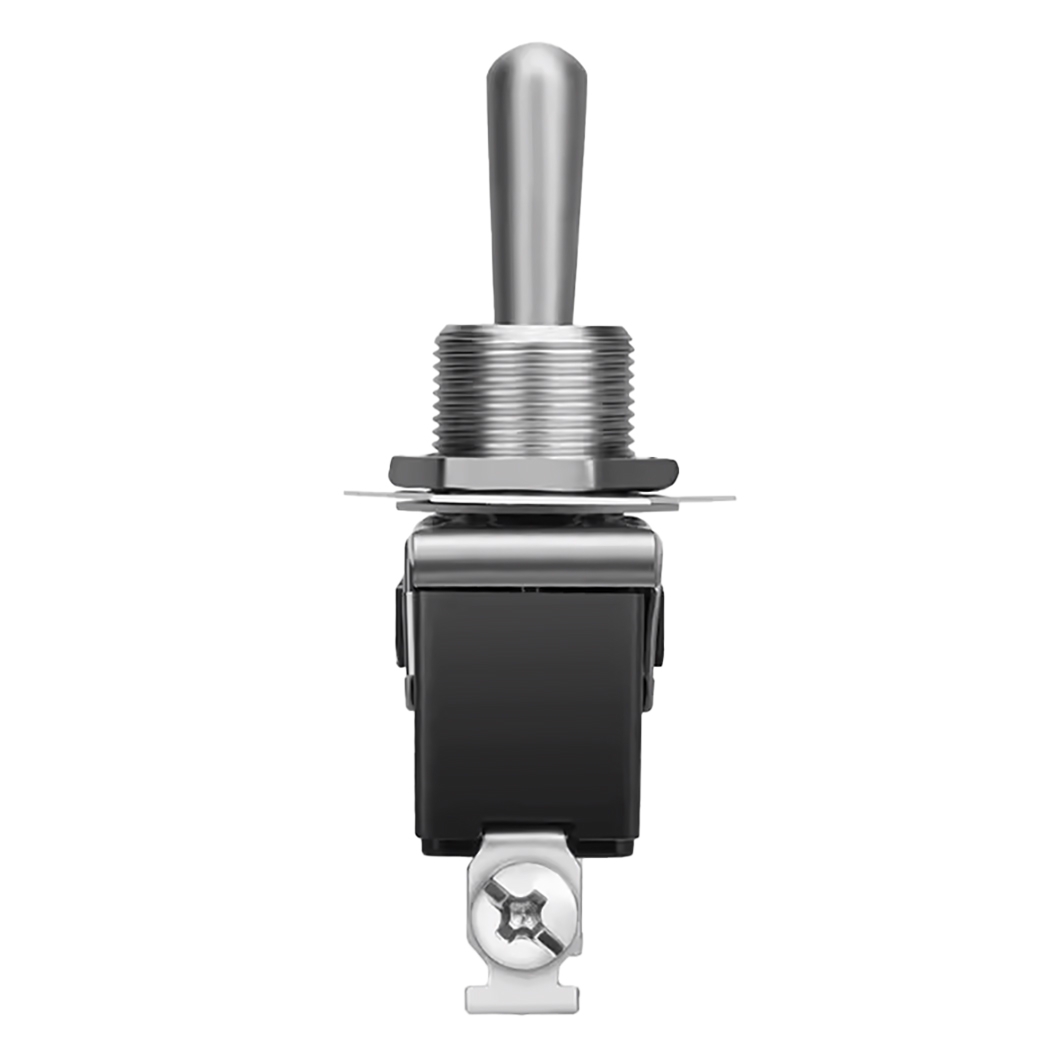

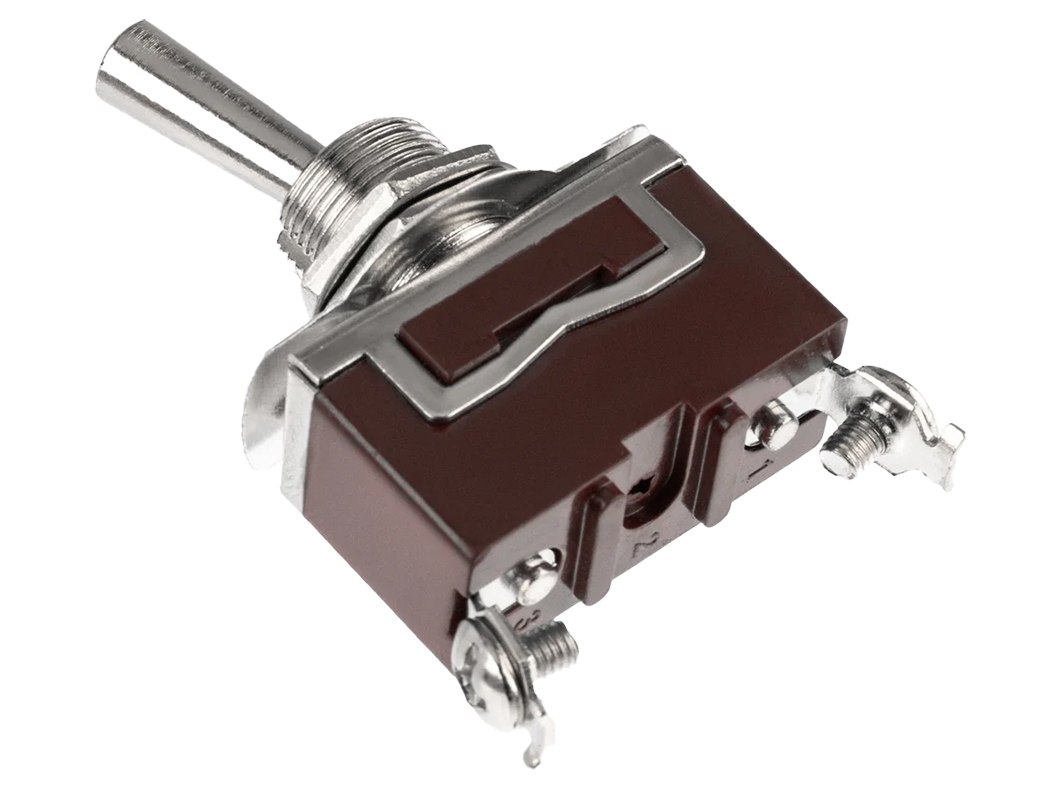

Переключатель перекидной SPST ON-OFF (2 pin)

Общие сведения

Переключатель — это механическое устройство, которое может замыкать и размыкать электрическую цепь под действием небольшого внешнего усилия на толкатель. В электронике существует огромное количество видов переключателей, которые отличаются: габаритами, принципом работы, с фиксацией / без фиксации и т.д.

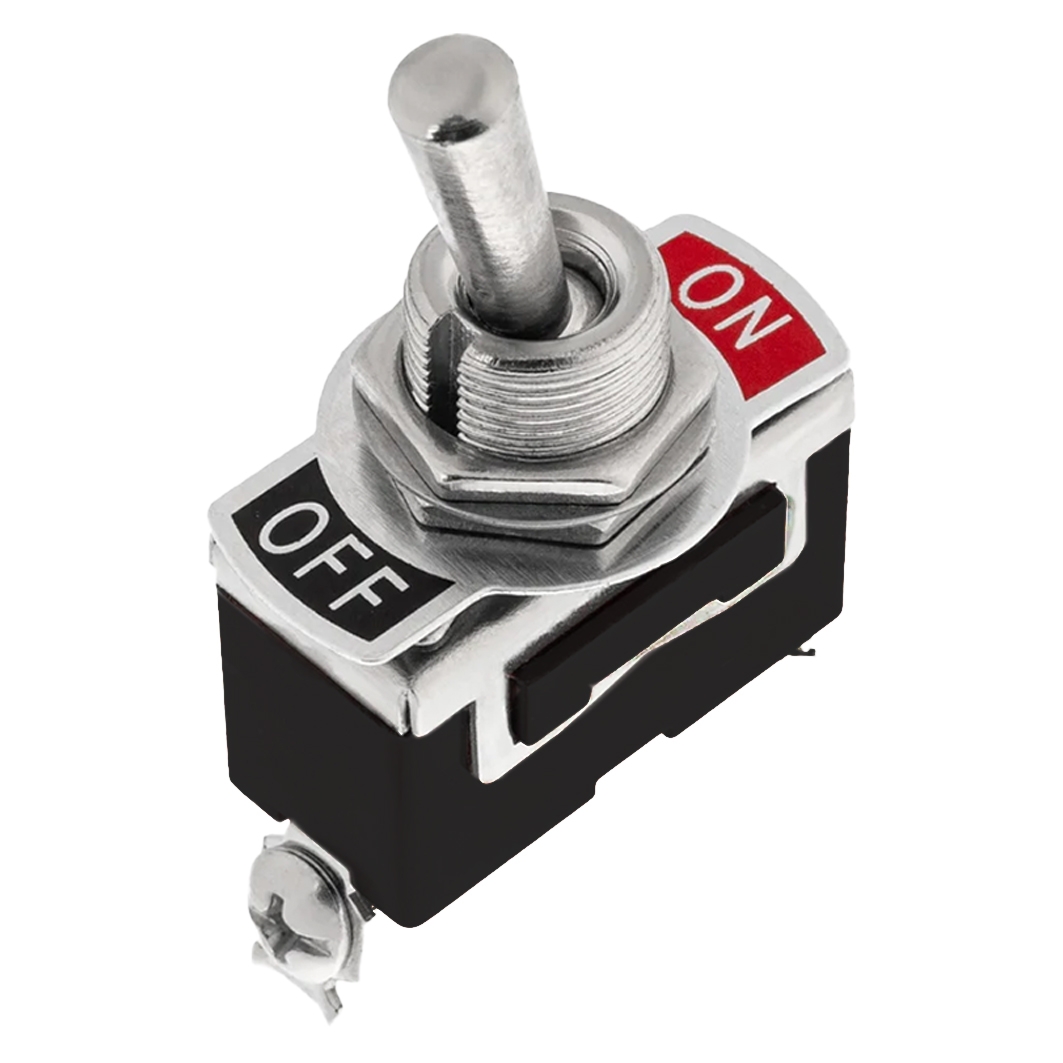

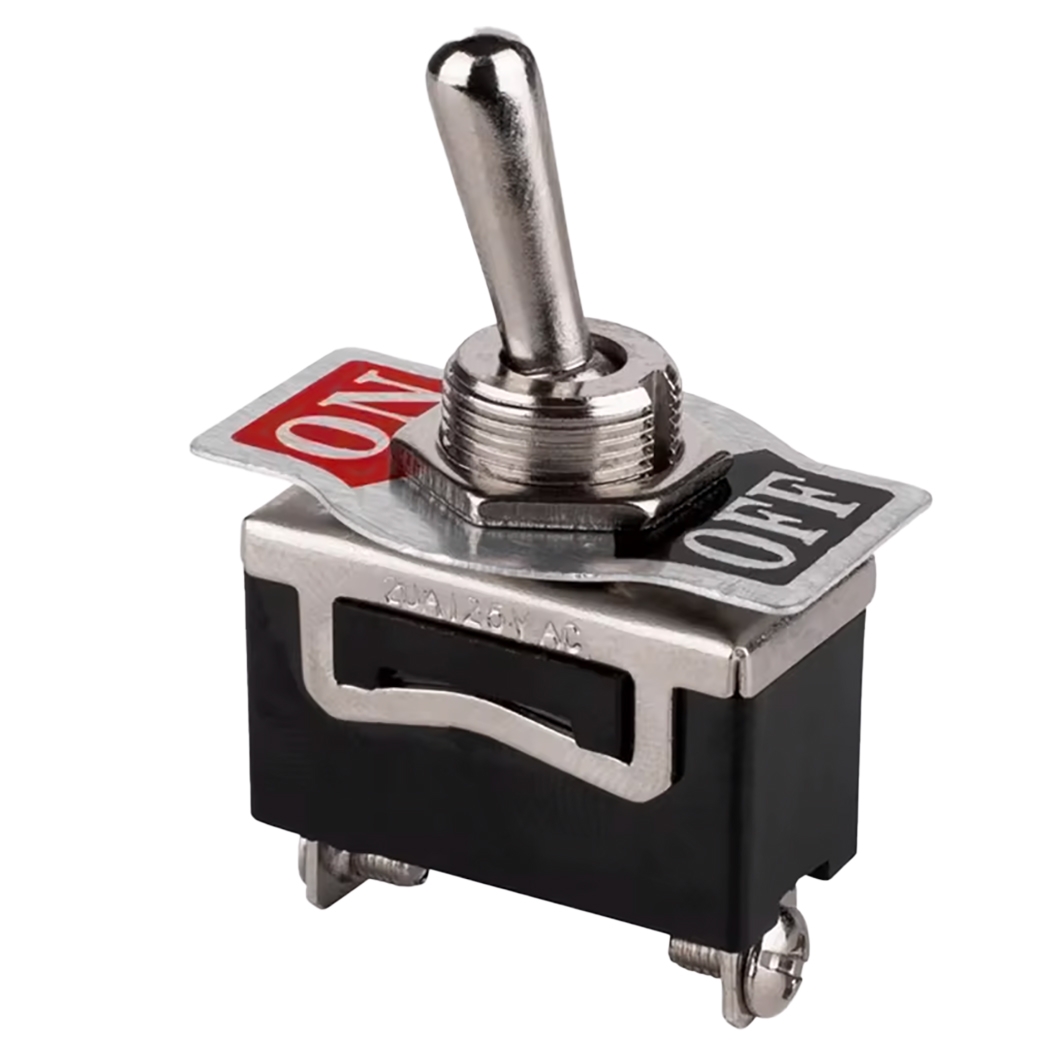

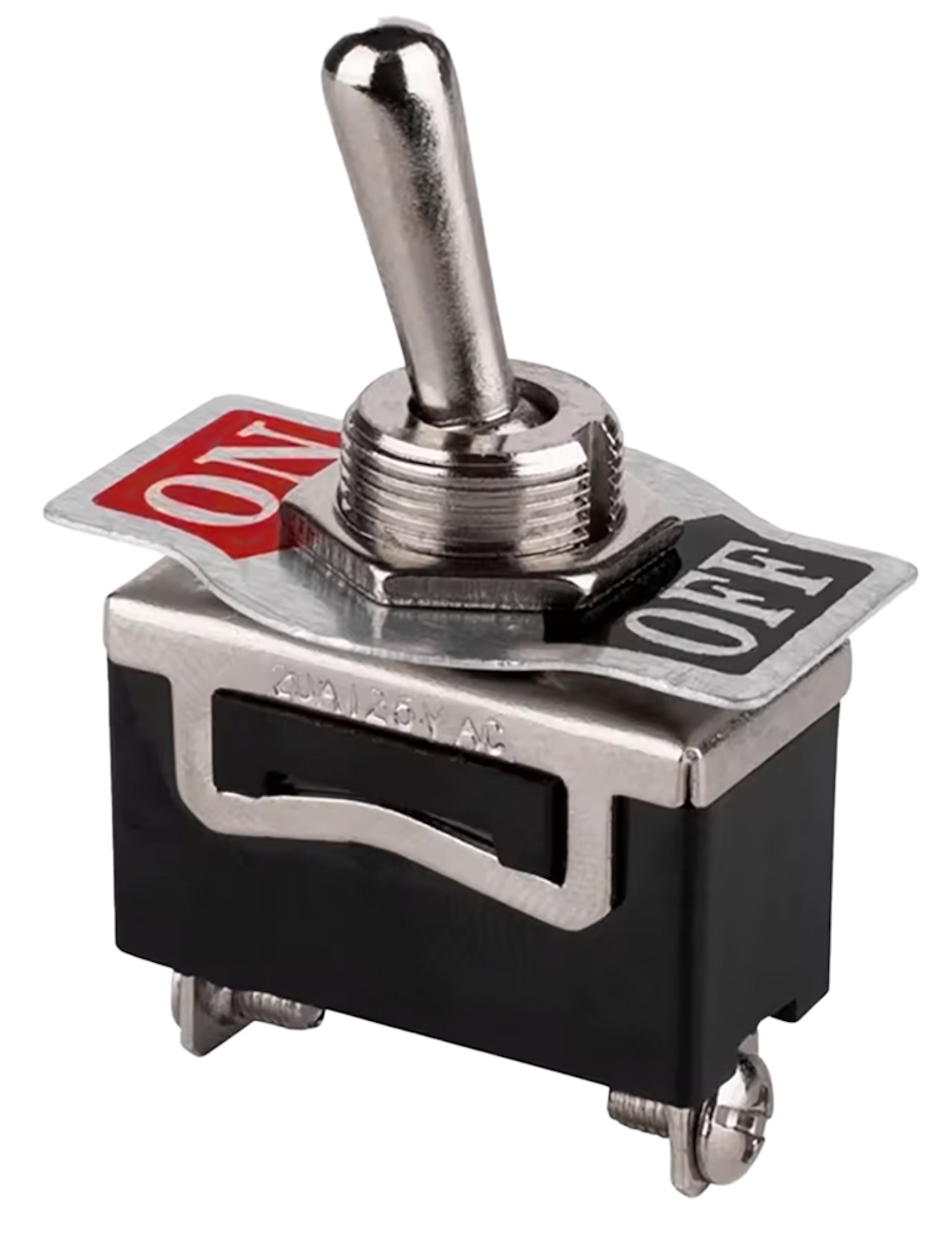

Конкретно наша модель — перекидной переключатель с фиксируемыми положениями ON и OFF. Управление осуществляется с помощью рычажка, который жёстко переключает внутренний контакт между двумя состояниями, обеспечивая надёжное и стабильное соединение.

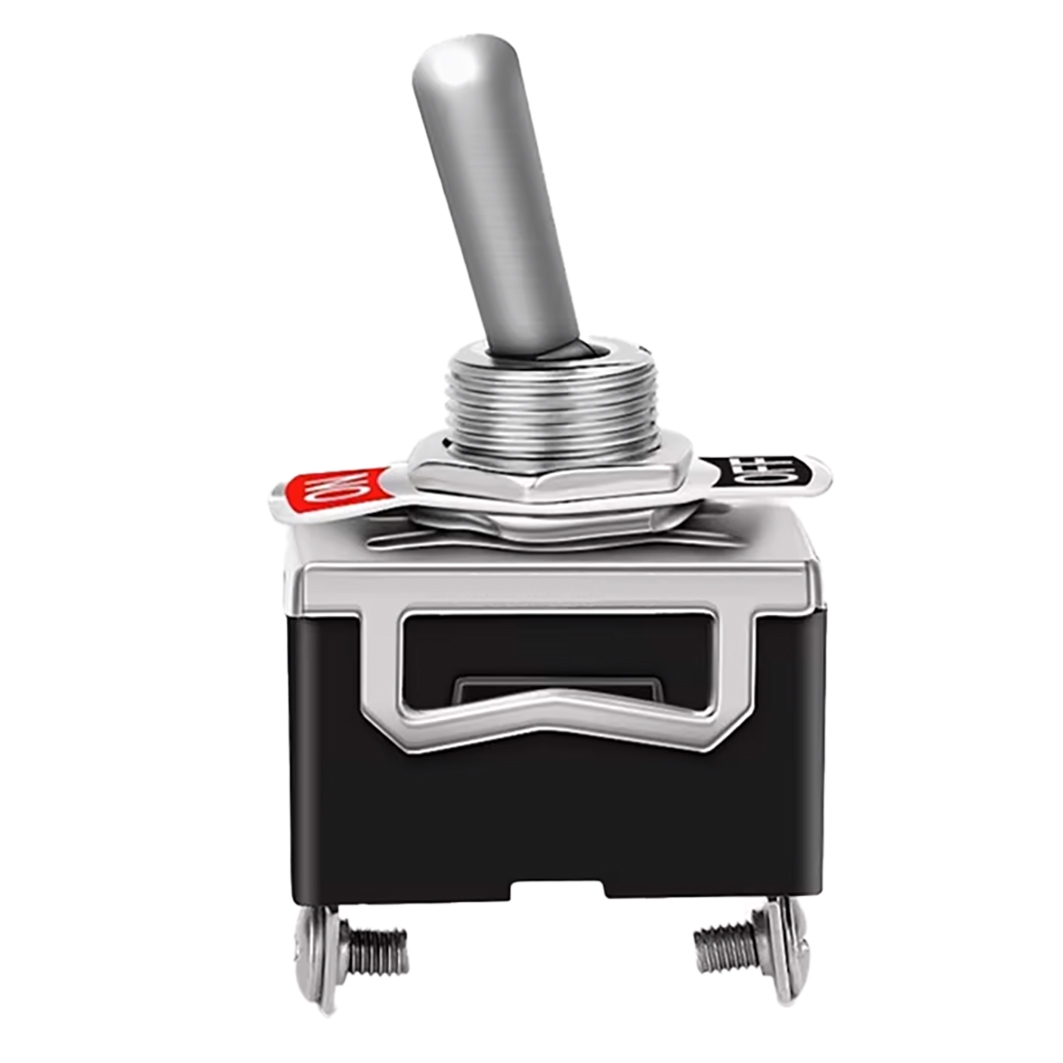

На выходе переключателя расположено два контакта L1 и L2 под винтовое подключение. Конструкция выполнена по схеме SPST (Single Pole Single Throw — однополюсный, однопозиционный), предназначенной для простого включения и отключения электрической цепи.

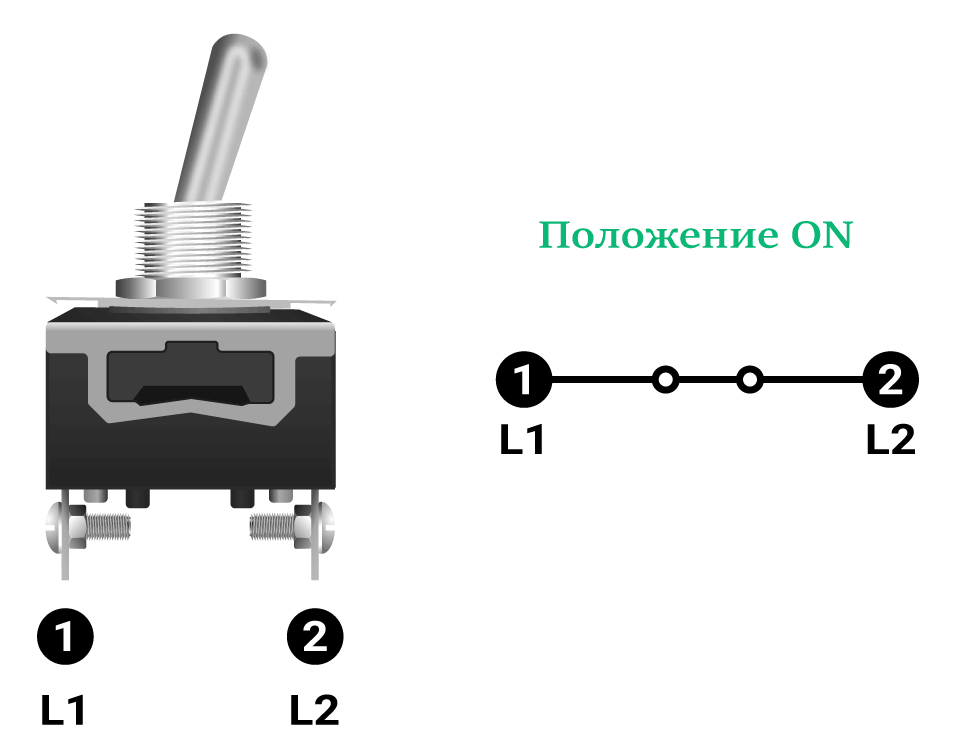

Переключатель может находиться в двух фиксированных состояниях. Для переключения положений требуется приложить некоторые усилия.

• Положение ON — цепь замкнута: между контактами L1 и L2 есть электрическая связь.
• Положение OFF — цепь разомкнута: между контактами L1 и L2 нет электрической связи.

Перекидной переключатель идеально подойдёт для крепления на лицевых панелях измерительных приборов, блоков питания, электроустановок, автомобилей, поездов и других приборных панелей. Монтаж осуществляется через отверстие диаметром 12 мм.

Доступные альтернативы

В нашем магазине представлена целая линейка кнопок и переключателей на любой вкус и цвет.

Комплектация

• 1× Переключатель SPST ON-OFF (250 В, 15 А)

Характеристики

• Модель: Переключатель SPST ON-OFF (250 В, 15 А)
• Количество контактов: 2 (L1, L2)
• Схема контактов: SPST (Single Pole Single Throw)
• Режим работы: ON–OFF
• Тип переключения: c фиксацией
• Коммутируемое напряжение: до 250 В
• Коммутируемый ток: до 15 А
• Установочный диаметр: 12 мм
• Ресурс: не менее 10000 кликов
