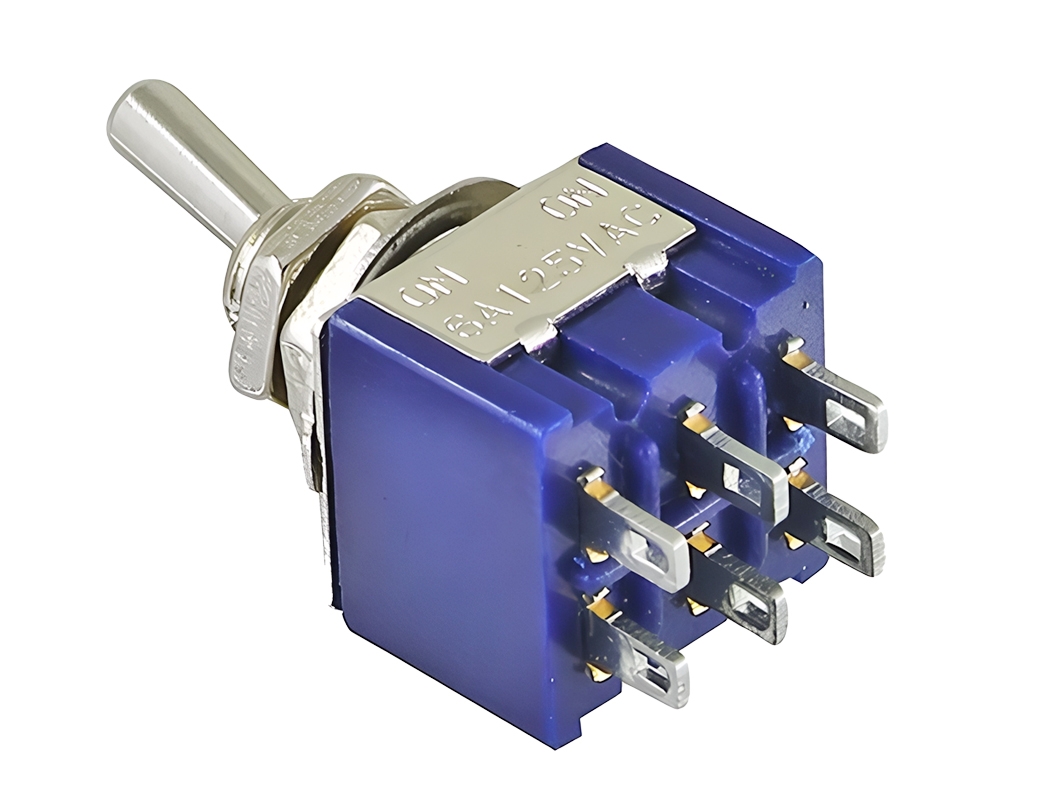

Переключатель перекидной MTS-202 (6 pin / DPDT / ON-ON)

Общие сведения

Переключатель перекидной MTS-202 — тумблер на два положения с шестью выводами: под одним рычагом два независимых переключателя (DPDT), выводы в два ряда по три. Средний вывод каждого ряда общий: в одном положении рычага он соединён с одним крайним выводом своего ряда, в другом — со вторым. Среднего положения «выключено» нет, отсюда ON-ON.

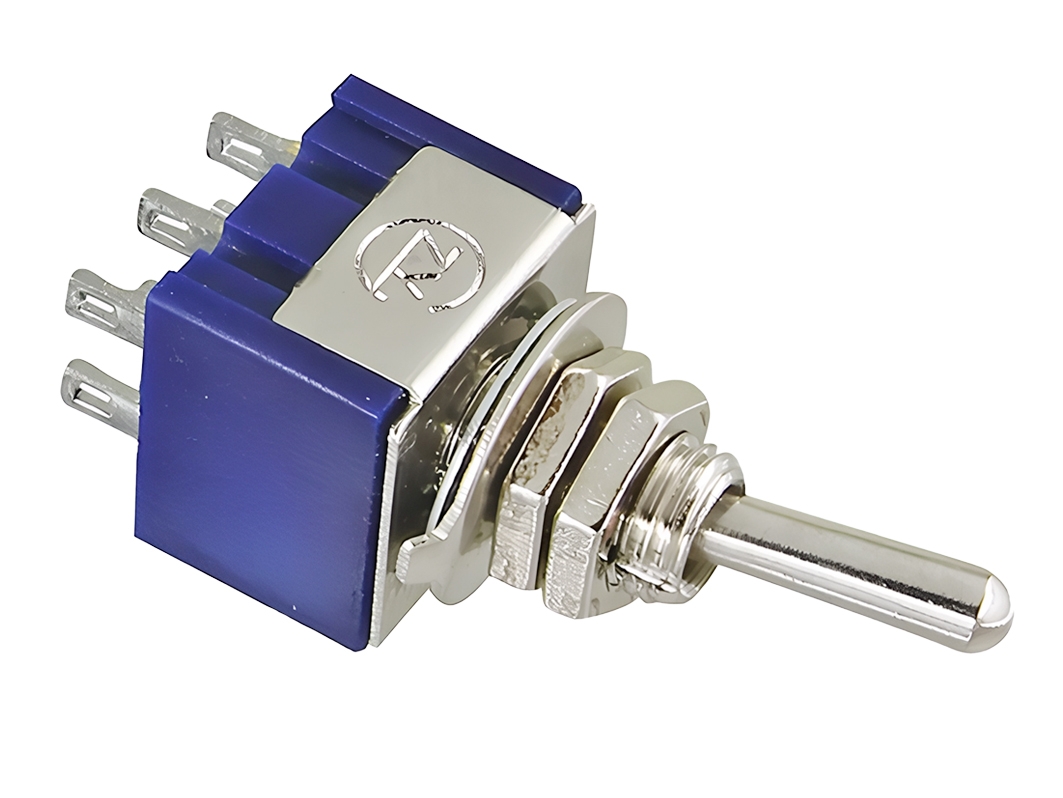

Двумя рядами переключают сразу две цепи. Тумблер ставят на панель корпуса: резьбовая втулка проходит сквозь отверстие и зажимается гайкой. Выводы под пайку.

Характеристики

• Схема: DPDT, ON-ON, два положения;

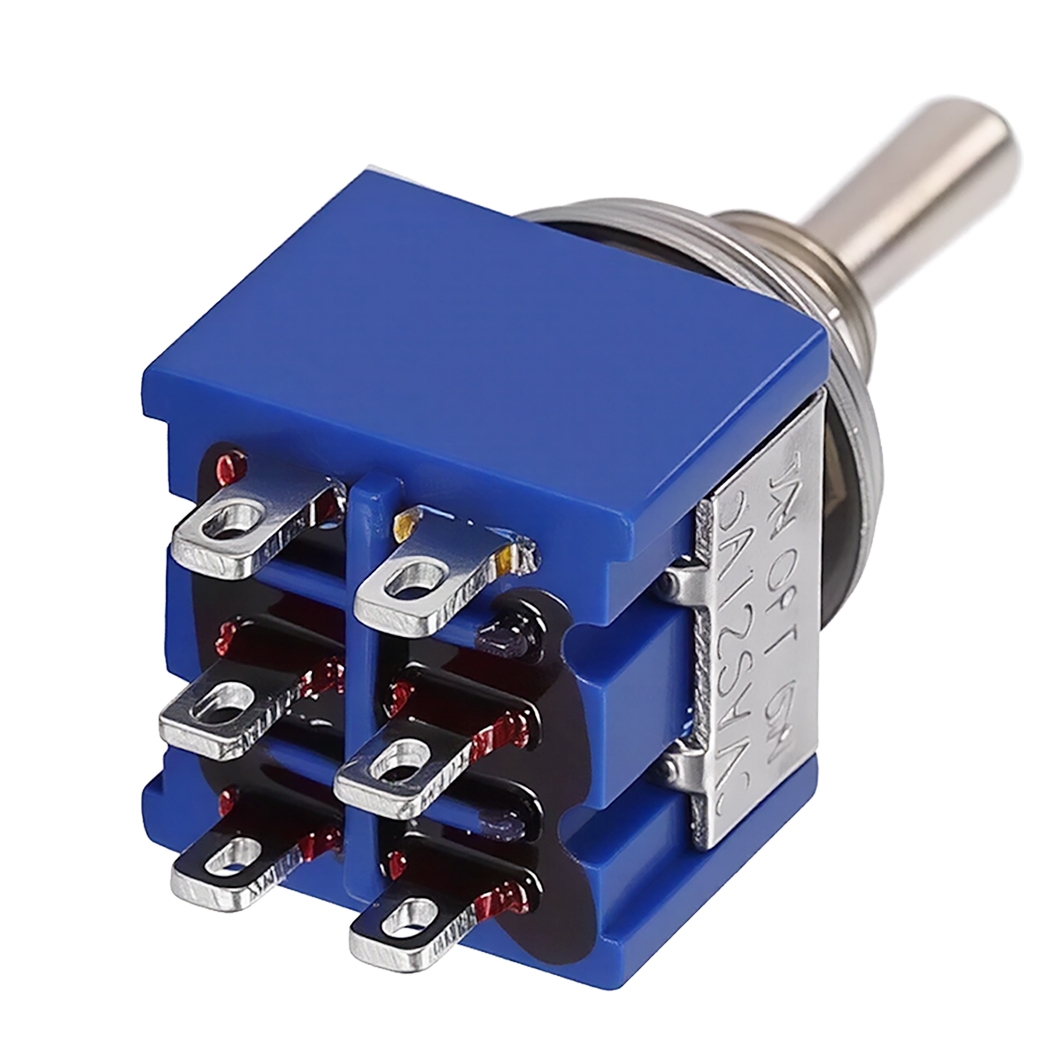

• Выводы: 6, в два ряда по три, под пайку;

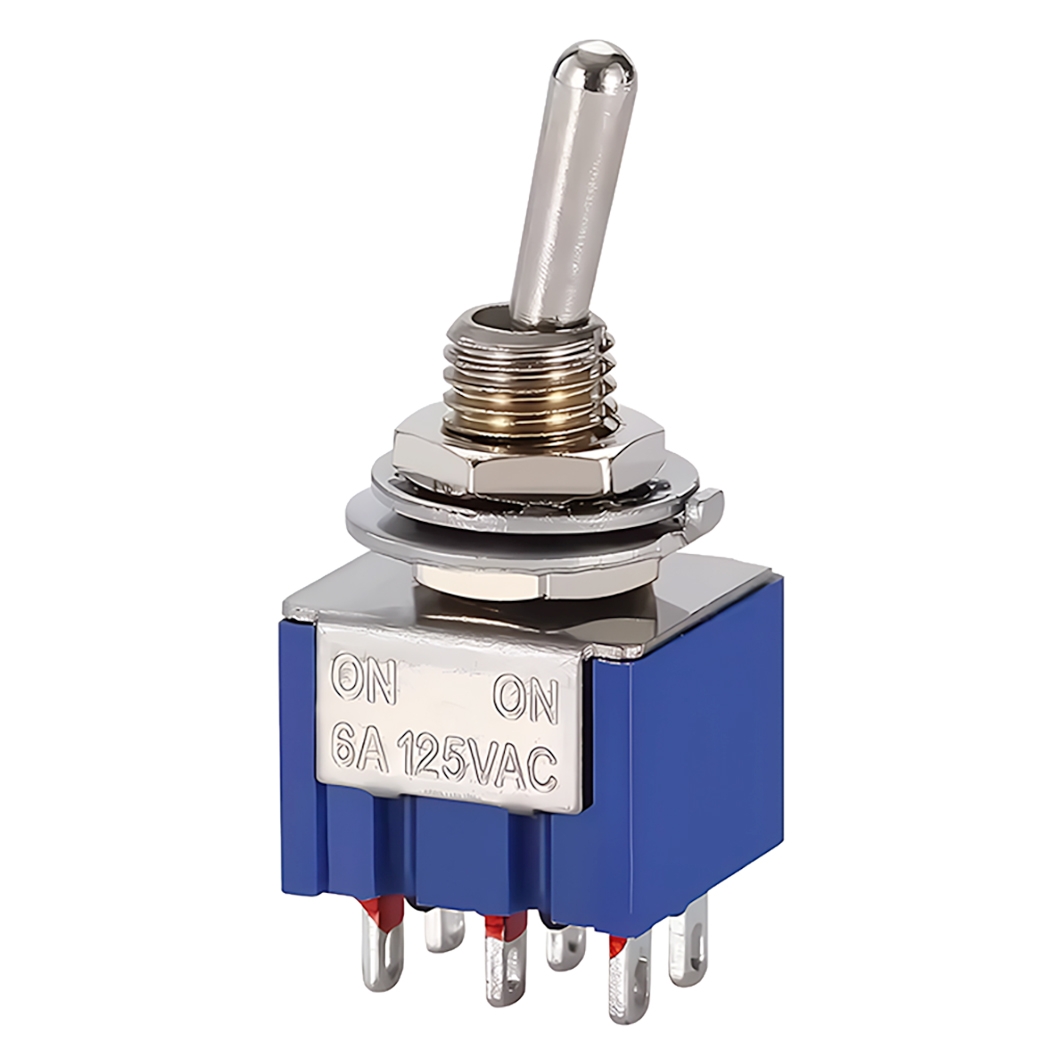

• Нагрузка по надписи на корпусе: 6 А при 125 В переменного тока;
• Крепление: на панель, гайкой на резьбовой втулке.

Подключение к Arduino

Хватит одного ряда: средний вывод — на цифровой вход, крайний — на GND, в скетче pinMode(2, INPUT_PULLUP);. Резистор не нужен: в положении, где вход соединён с GND, читается LOW, в другом — HIGH. Какой крайний вывод замкнут при каком положении рычага, проверьте мультиметром в режиме прозвонки.

На чём спотыкаются

• Ток. 6 А указано для переменного тока, для постоянного цифры на корпусе нет. Мощную нагрузку от аккумулятора, например моторы или светодиодную ленту, включайте через силовой ключ или реле, а тумблером управляйте им.
• Плюс и GND в одном ряду. Не подключайте плюс к среднему выводу, а GND к крайнему: в одном из положений это короткое замыкание.
• Пайка. Выводы стоят тесно: паяйте быстро и наденьте на каждую пайку термоусадку, чтобы соседние выводы не замкнулись.

Комплектация

• 1× переключатель перекидной MTS-202.
