Тензодатчик для весов полумостовой, на 50 кг. для Arduino

Общие сведения

Тензодатчик 50кг — тензорезистивный датчик, предназначенный для создания на его основе весов, датчиков давления или концевых датчиков.

В основе своей конструкции имеет тонкоплёночные резисторы, которые изменяют своё сопротивление при деформации. Данные резисторы имеют в основе полумост, который необходимо либо дополнить резисторами до полного моста, либо подключать вместе с другим датчиком или датчиками, после чего данную связку можно подключить непосредственно к АЦП, который фиксирует изменения значений резисторов.

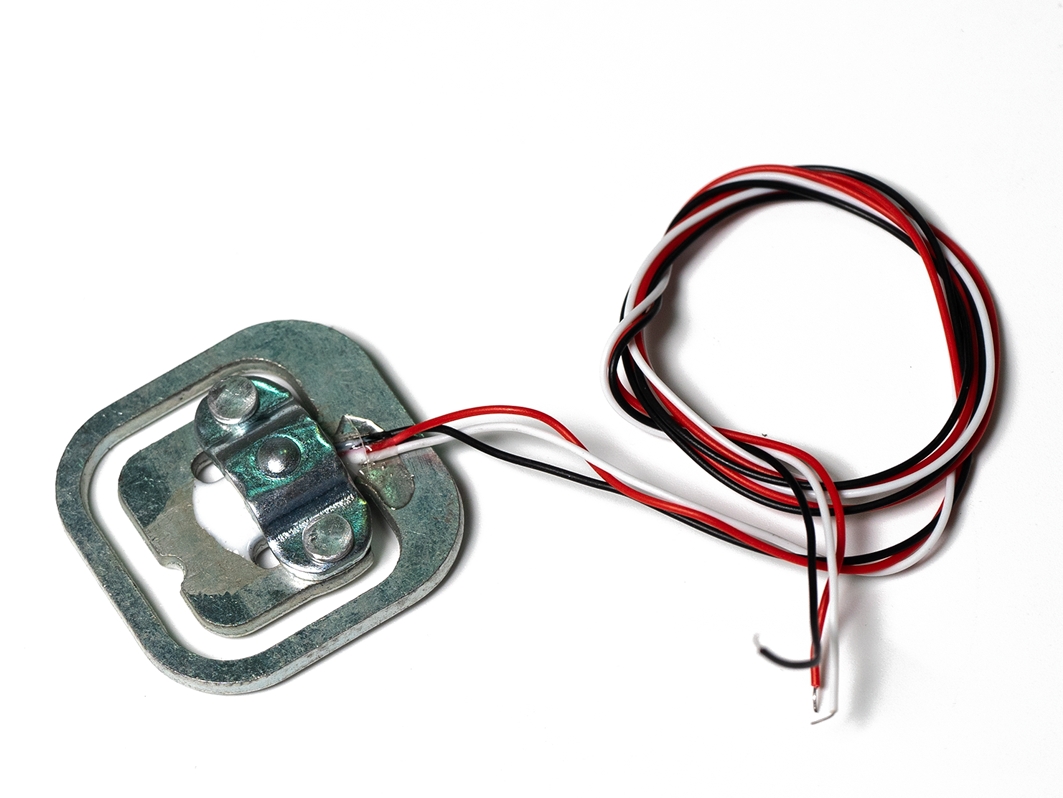

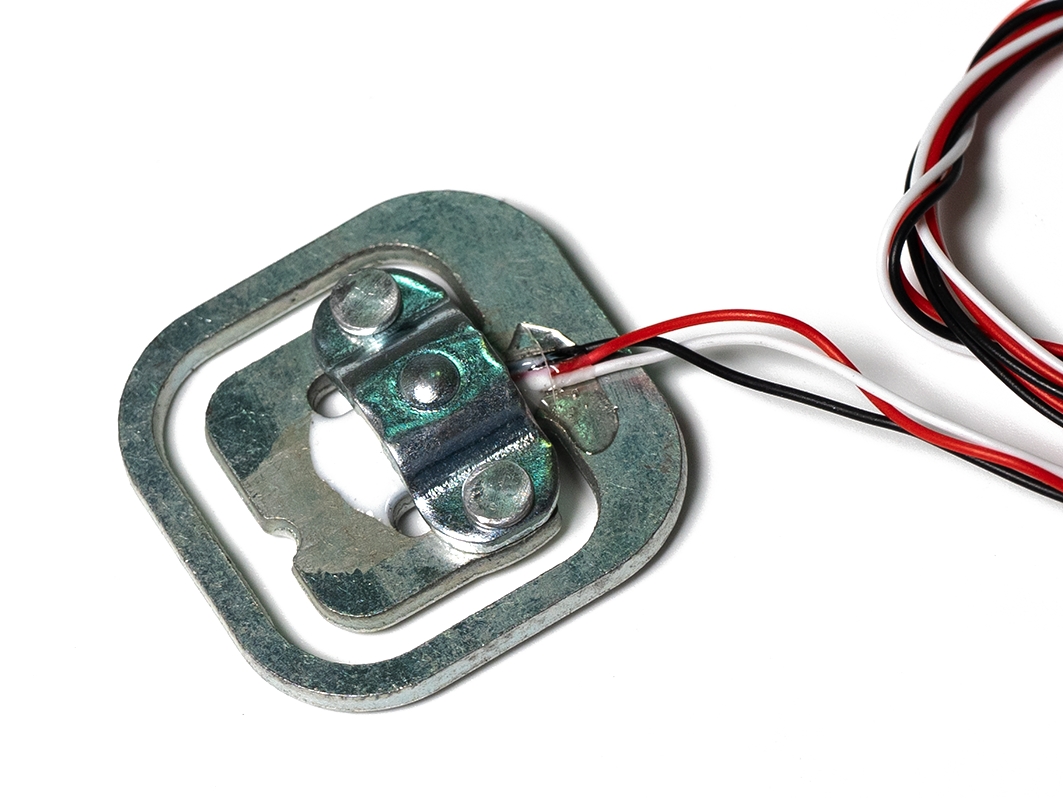

Датчик выполнен из алюминия, имеет форму квадрата, в центре которого находится выступающая часть с тензорезистором.

При установке датчика в рабочее положение необходимо жёстко закрепить боковые стенки, а центральную часть разместить так, чтобы она могла свободно прогибаться для фиксации изменения веса.

Подробнее о датчике.

Характеристики

• Максимальный вес: 50 кг;
• Размеры: 34мм х 34мм х 9мм;

Подключение

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

Подробнее о подключении.

Комплектация

• 1х Тензорезистор 50кг;

Ссылки

• Библиотека HX711;
• Тензодатчик 1кг;
• Тензодатчик 5кг;
• Тензодатчик 10кг;
• Тензодатчик 20кг;
• Микросхема HX711;
• Wiki — Тензодатчики и АЦП HX711;
