Преобразователь интерфейсов USB-UART на чипе CP2102 служит мостом между USB-портом компьютера и микроконтроллером с шиной UART.
Модуль-программатор можно использовать для прошивки и отладки платформ без собственного USB-порта, например Arduino Pro Mini или Piranha Pro Mini.
А еще плата USB-UART будет полезна для подключения различных модулей с интерфейсом UART напрямую к компьютеру, например для настройки модуля Bluetooth HC-05 или MP3-плеера.
Подробности

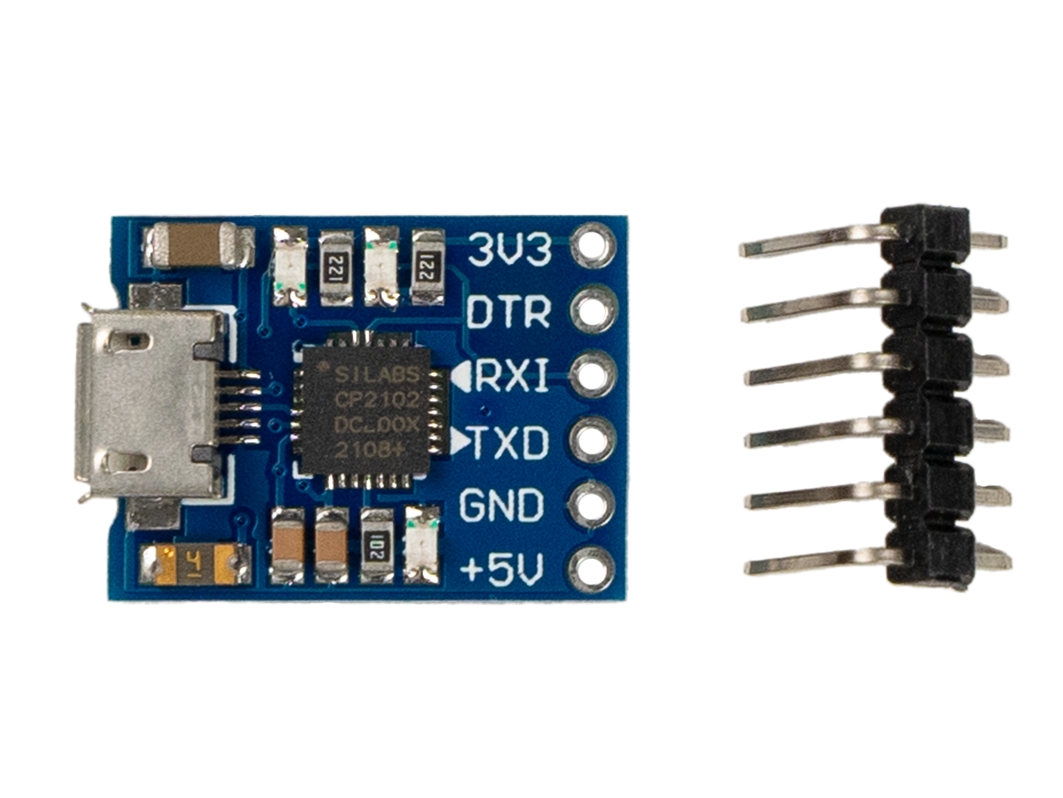

Преобразователь USB-UART CP2102
Модуль USB-UART выполнен на чипе CP2102, который обеспечивает связь USB-порта компьютера с шиной UART.
Индикаторные светодиоды
Для световой индикации работы модуля на плате расположены три светодиода:
| Имя | Описание |
|---|---|
| ON | Индикатор питания модуля. |
| TX | Мигает при отправки данных из USB в интерфейс UART. |
| RX | Мигает при получении данных из интерфейса UART в USB. |
Подключение
Преобразователь интерфейсов USB-UART — это соединительное звено между компьютером с USB и микроконтроллером с UART.
Подключение компьютера
Для коммуникации платы USB-UART к компьютеру используйте кабель USB Micro.
Если при подключении USB-UART на чипе CP2102 не появляется новый COM-порт, установите соответствующий драйвер CP2102 для вашей ОС.
Подключение контроллера
Для коммуникации преобразователя USB-UART с контроллерами или модулями — используйте шесть контактов PLS. Для подключения понадобятся соединительные провода «папа–мама» или «мама–мама».
| Контакт | Описание | Подключение |
|---|---|---|
| 3V3 | Выходной пин питания с напряжением 3,3 В. | Подключите к питанию микроконтроллера с рабочим напряжением 3,3 В. Если рабочее напряжение микроконтроллера 5 В, данный пин подключать не нужно. |
| DTR | Сигнал управления сбросом микроконтроллера. | Подключите к пину RESET микроконтроллера. Если нет необходимости совершать сброс устройства, контакт DTR можно оставить свободным. |
| RXD | Линия приёма данных из интерфейса UART в USB. | Подключите к пину TX микроконтроллера. |
| TXD | Линия отправки данных из USB в интерфейс UART. | Подключите к пину RX микроконтроллера. |
| GND | Пин земли модуля. | Подключите к земле микроконтроллера. |
| 5V | Выходной пин питания с напряжением 5 В. | Подключите к питанию микроконтроллера с рабочим напряжением 5 В. Если рабочее напряжение микроконтроллера 3,3 В, данный пин подключать не нужно. |
Для удобной коммуникации в комплекте с платой мы добавили контактную угловую колодку PLS-6R, которую нужно будет припаять с помощью паяльника, припоя и флюса..
Для тех кто впервые столкнулись с пайкой, мы приготовили специальные наборы инструментов c базовой и расширенной комплектацией. Так что можно не ломать голову в поисках инструментов и сосредоточится на процессе.
Возможные дополнения
Обратите внимания на ряд дополнительных позиций, которые возможно вам понадобятся:
- Кабель USB Micro — для подключения преобразователя к ПК по USB.
- Breadboard Half — для прототипирования устройств на макетной плате.
- Соединительные провода — для связи с различными контроллерами и модулями.
Доступные альтернативы
Данный преобразователь интерфейсов USB-UART (CP2102 / USB Micro) выполнен на чипе CP2102 и подключается к ПК с помощью USB-кабеля. В нашем магазине также есть модификации конверторов сигналов USB-UART с различными отличиями:
- Преобразователь интерфейсов Piranha USB-UART (FT230 / USB Micro) — конвертер сигналов нашего производства Iarduino на чипе FT230 и разъёмом USB Micro.
- Преобразователь интерфейсов Piranha USB-UART (PL2303 / USB Micro) — конвертер сигналов нашего производства Iarduino на чипе PL2303 и разъёмом USB Micro.
- Преобразователь интерфейсов USB-UART (PL2303 / USB Type-A) — конвертер сигналов на чипе PL2303 и разъёмом USB Type-A.
- Преобразователь интерфейсов USB-UART (PL2303 / USB Type-A) — конвертер сигналов на чипе PL2303 и разъёмом USB Type-A.
- Преобразователь интерфейсов USB–UART (CP2102 / USB Micro) — конвертер сигналов на чипе CP2102 и разъёмом USB Micro.
- Преобразователь интерфейсов USB–UART (CP2102 / USB Type-A) — конвертер сигналов на чипе CP2102 и разъёмом USB Type-A.
В нашем магазине также доступна целая линейка преобразователей интерфейсов USB-UART на любой вкус и цвет.
Габаритный чертёж
Комплектация
- 1× Преобразователь интерфейсов USB-UART (CP2102 / USB Micro)
- 1× Контактные угловые штыри PLS-6 (1×6)
Характеристики
- Модель: Преобразователь интерфейсов USB-UART (CP2102 / USB Micro)
- Чип: CP2102
- Входное напряжение питания: 5 В от USB
- Выходное напряжение питания: 3,3 В / 5 В
- Напряжение логических уровней: 3,3 В
- Подключение компьютера USB: порт USB Micro
- Подключение контроллера UART: отверстия на 6 контактов
