Описание товара
Подробное описание товара
Общие сведения
Преобразователь интерфейсов USB-UART на чипе CH340 служит мостом между USB-портом компьютера и микроконтроллером с шиной UART.
Модуль-программатор можно использовать для прошивки и отладки платформ без собственного USB-порта, например Arduino Pro Mini или Piranha Pro Mini.
А еще плата USB-UART будет полезна для подключения различных модулей с интерфейсом UART напрямую к компьютеру, например для настройки модуля Bluetooth HC-05 или MP3-плеера.
Подробности
Преобразователь USB-UART CH340

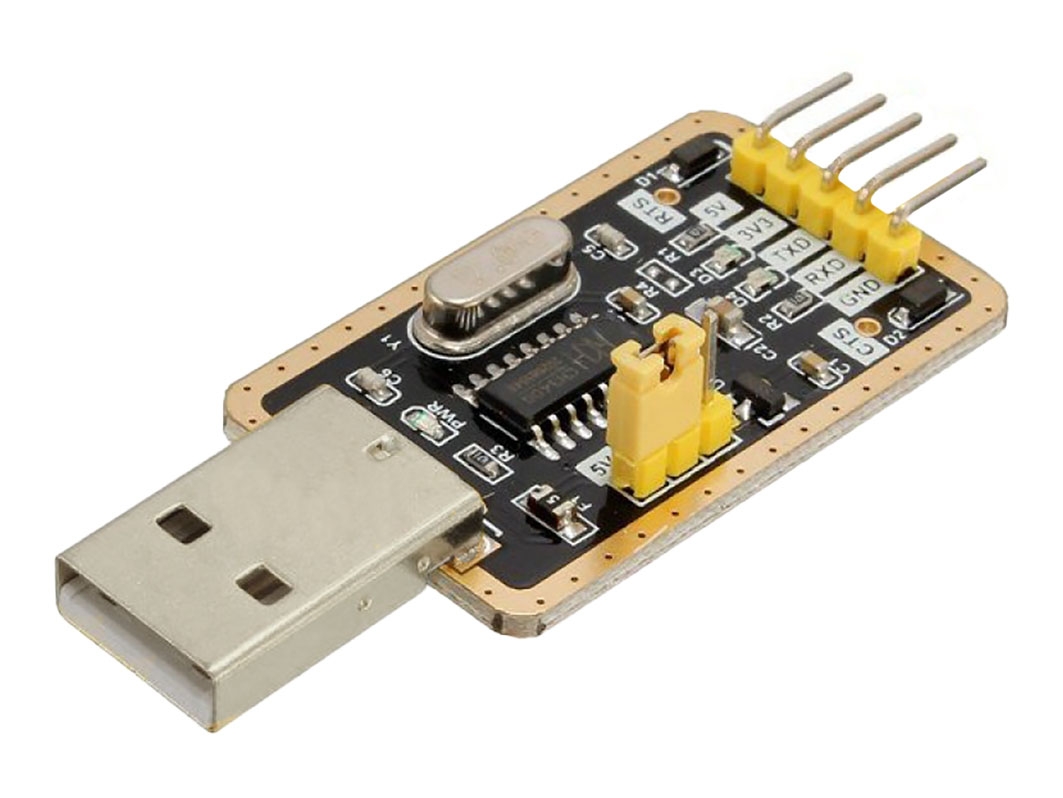

Модуль USB-UART выполнен на чипе CH340, который обеспечивает связь USB-порта компьютера с шиной UART.
Индикаторные светодиоды
Для световой индикации работы модуля на плате расположены три светодиода:
| Имя | Описание |
|---|---|
| PWR | Индикатор питания модуля. |
| TX | Мигает при отправки данных из USB в интерфейс UART. |
| RX | Мигает при получении данных из интерфейса UART в USB. |
Подключение
Преобразователь интерфейсов USB-UART — это соединительное звено между компьютером с USB и микроконтроллером с UART.
Подключение компьютера
На преобразователе USB-UART расположен USB-разъём Type-A — для связи с ПК вставьте модуль в компьютер по USB словно обычную флешку.
Если при подключении USB-UART на чипе CH340 не появляется новый COM-порт, установите соответствующий драйвер CH340 для вашей ОС:
Подключение контроллера
Для коммуникации преобразователя USB-UART с контроллерами или модулями — используйте пять контактов PLS. Для подключения понадобятся соединительные провода «папа–мама» или «мама–мама».
| Контакт | Описание | Подключение |
|---|---|---|
| 5V | Выходной пин питания с напряжением 5 В. | Подключите к питанию микроконтроллера с рабочим напряжением 5 В. Если рабочее напряжение микроконтроллера 3,3 В, данный пин подключать не нужно. |
| 3V3 | Выходной пин питания с напряжением 3,3 В. | Подключите к питанию микроконтроллера с рабочим напряжением 3,3 В. Если рабочее напряжение микроконтроллера 5 В, данный пин подключать не нужно. |
| GND | Пин земли модуля. | Подключите к земле микроконтроллера. |
| TX | Линия отправки данных из USB в интерфейс UART. | Подключите к пину RX микроконтроллера. |
| RX | Линия приёма данных из интерфейса UART в USB. | Подключите к пину TX микроконтроллера. |
На плате также расположены два дополнительных сигнальных контакта в виде двух отверстий для расширения возможностей шины UART.
| Контакт | Описание | Подключение |
|---|---|---|
| RTS | Линия запроса на отправку данных. Управляет разрешением на передачу данных со стороны микроконтроллера. | Подключите к пину CTS микроконтроллера, если требуется аппаратное управление потоком. |
| CTS | Линия готовности к приёму данных. Управляет разрешением на передачу данных со стороны CH340. | Подключите к пину RTS микроконтроллера, если требуется аппаратное управление потоком. |
Возможные дополнения
Обратите внимания на ряд дополнительных позиций, которые возможно вам понадобятся:
- Breadboard Half — для прототипирования устройств на макетной плате.
- Соединительные провода — для связи с различными контроллерами и модулями.
Доступные альтернативы
Данный преобразователь интерфейсов USB-UART (CH340 / USB Type-A) выполнен на чипе CH340 и подключается к ПК по USB словно обычная флешка. В нашем магазине также есть модификации конверторов сигналов USB-UART с различными отличиями:
- Преобразователь интерфейсов Piranha USB-UART (FT230 / USB Micro) — конвертер сигналов нашего производства Iarduino на чипе FT230 и разъёмом USB Micro.
- Преобразователь интерфейсов Piranha USB-UART (CH340 / USB Micro) — конвертер сигналов нашего производства Iarduino на чипе CH340 и разъёмом USB Micro.
- Преобразователь интерфейсов USB-UART (CH340 / USB Type-A) — конвертер сигналов на чипе CH340 и разъёмом USB Type-A.
- Преобразователь интерфейсов USB-UART (PL2303 / USB Type-A) — конвертер сигналов на чипе PL2303 и разъёмом USB Type-A.
- Преобразователь интерфейсов USB–UART (CP2102 / USB Micro) — конвертер сигналов на чипе CP2102 и разъёмом USB Micro.
- Преобразователь интерфейсов USB–UART (CP2102 / USB Type-A) — конвертер сигналов на чипе CP2102 и разъёмом USB Type-A.
В нашем магазине также доступна целая линейка преобразователей интерфейсов USB-UART на любой вкус и цвет.
Габаритный чертёж
Комплектация
- 1× Преобразователь интерфейсов USB-UART (CH340 / USB Type-A)
Характеристики
- Модель: Преобразователь интерфейсов USB-UART (CH340)
- Чип: CH340
- Входное напряжение питания: 5 В от USB
- Выходное напряжение питания: 3,3 В / 5 В
- Напряжение логических уровней: 5 В
- Подключение компьютера USB: порт USB Type-A
- Подключение контроллера UART: PLS на 5 контактов и отверстия на 2 контакта
Ресурсы
Мы также рекомендуем к чтению ссылки на статьи, документации и другие вспомогательные материалы по преобразователю интерфейсов USB-UART.
Инструкции
- Установка драйвера на чип CH340 USB-UART для Windows 7
- Установка драйвера на чип CH340 USB-UART для Windows 10
