Символьный дисплей LCD1602 (Зелёная подсветка)

Текстовый экран на 2 строки по 16 символов с чёрным текстом на зелёной подсветке Подробнее...
Модификация
В наличии: 10 шт. Артикул: # 1406
280 ₽
Возможен безналичный расчёт для юридических лиц при оформлении заказа
Сообщить о поставке на e-mail:
{{ status }}
  • В наличии и готов к отправке!
  • Доставка товаров по России, Белоруссии, Казахстану
  • Возможен безналичный расчёт для юридических лиц при оформлении заказа
Количество:
Перейти в корзину и оформить заказ.
Telegram
WhatsApp
Обсудить вопросы приобретения, не технические!
*Доступно общение только текстовыми сообщениями, звонки и аудио сообщения не обслуживаются
Офлайн
Описание товара
Подробное описание товара

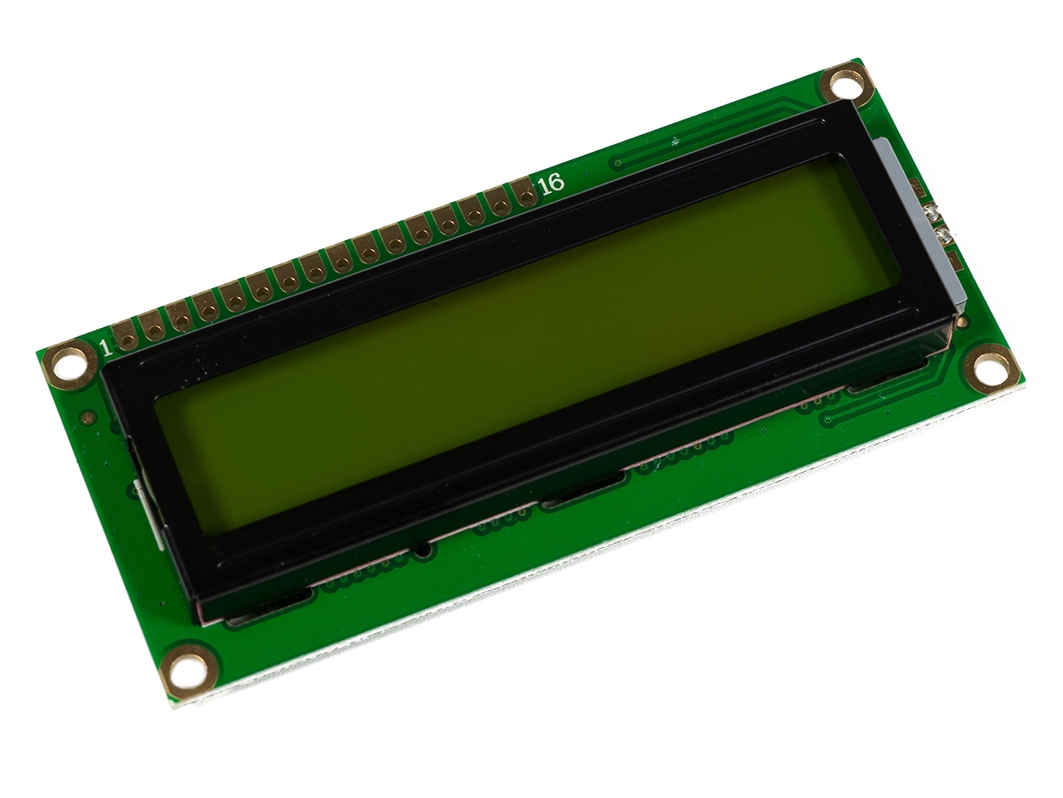

Используйте символьный дисплей LCD1602 для вывода информации в текстовом виде. Знакосинтезирующий экран 16×2 поможет отобразить 2 строки по 16 символов чёрным текстом на зелёной подсветке. Символьные дисплеи используются в домашних охранных системах, робототехнике, МФУ-устройствах, вендинговых автоматах и турникетах общественного транспорта.

Подробности

Текстовый дисплей 16×2 выполнен на жидкокристаллической матрице LCD (Liquid Crystal Display), которая отображает 2 строки по 16 символов чёрным текстом на зелёной подсветке. Матрица экрана подключена к контроллеру Hitachi HD44780, который позволяет выводить цифры, латиницу и набор зашитых типографских символов. В памяти дисплея также можно создать до 8 собственных символов.

Display LCD Character 1602 Info 1

Каждый символ состоит из отдельного знакоместа 5×8 пикселей.

Display LCD Character 1602 Info 2

Подключение

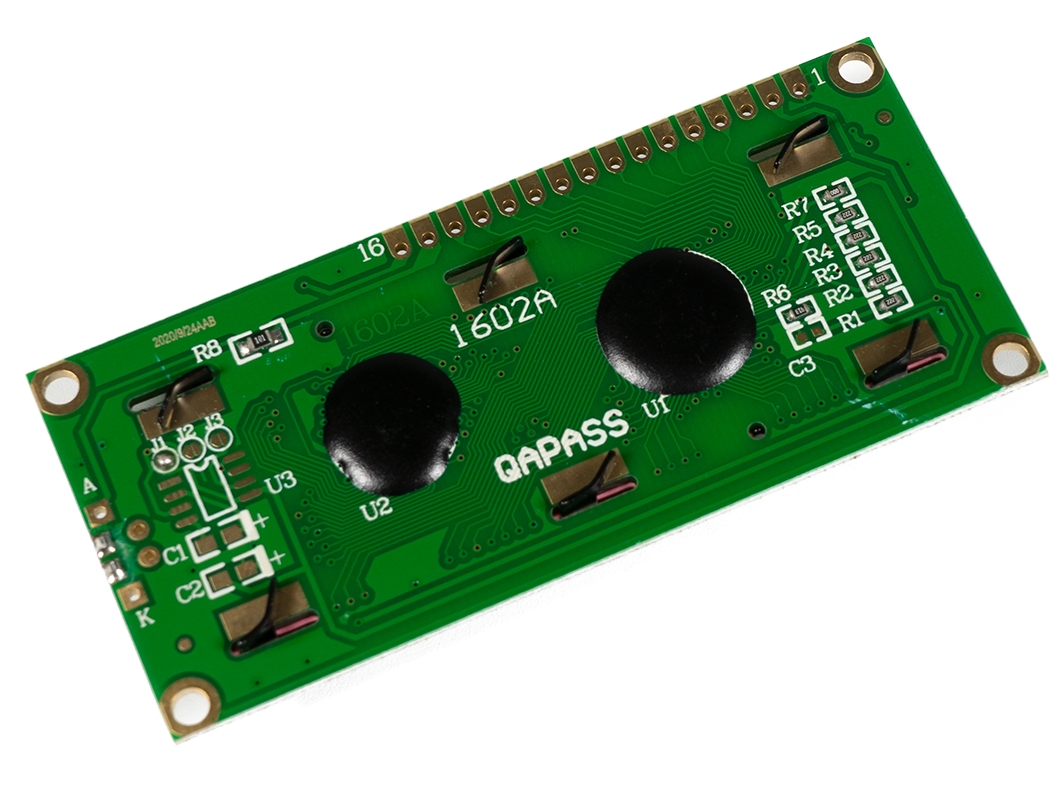

На плате дисплея выведено 16 контактов под пайку для подведения питания и взаимодействия с управляющей электроникой. Для коммуникации вам скорей всего понадобится контактная колодка PLS-40, которую необходимо припаять с помощью паяльника.

Для тех кто впервые столкнулись с пайкой, мы приготовили специальные наборы инструментов c базовой и расширенной комплектацией. Так что можно не ломать голову в поисках инструментов и сосредоточится на процессе.

Display LCD Character 1602 Pinout
Контакт Описание Подключение
1 VSS Питание дисплея (−) Подключите к земле.
2 VDD Питание дисплея (+) Подключите к питанию 5 В.
3 VO Контрастность дисплея Подключите к земле.
4 RS Выбор регистра: команда / данные Подключите к пину ввода-вывода микроконтроллера.
5 RW Выбор режима: запись / чтение Подключите к земле.
6 E Линия тактирования Подключите к пину ввода-вывода микроконтроллера.
7–14 D0–D7 Шина данных Подключите к пинам ввода-вывода микроконтроллера.
15 A Питание подсветки (+) Подключите к питанию 5 В.
16 K Питание подсветки (−) Подключите к земле.

Линии питания

Для работы экрана и подсветки необходимо подавать на линии питания дисплея рабочее напряжения 5 В. Однако сигнальные линии данных могут быть в диапазоне 3,3–5 В. Это даёт возможность подключать дисплей к контролерам с логическим напряжением 3,3 В: например Raspberry Pi, ESP32/ESP8266 и STM32.

Сигнальные линии

Дисплей общается с контроллером через параллельный интерфейс, который поддерживает два режима работы:

  • 8-битный режим: используются младшие и старшие биты шины данных (DB0–DB7).
  • 4-битный режим: используются только младшие биты шины данных (DB4–DB7).

Для 8-битного режима нужно на четыре ноги микроконтроллера больше, а выигрыша по скорости практически нет. Поэтому целесообразно подключать дисплей в 4-битном режиме.

А вообще для избавления от вермишели из проводов и уменьшения занятых пинов микроконтроллера рекомендуем использовать LCD конвертор Flash-I²C, который поможет управлять дисплеем всего по двум сигнальным проводам.

Все подробности по подключению, управлению и примеры работы символьных дисплеев читайте в нашем руководстве по использованию.

Программирование

Для программной работы с дисплеем используйте библиотеки, которые облегчают составление кода программы.

Все подробности по программированию символьных дисплеев читайте в нашем руководстве по использованию.

Доступные альтернативы

Дисплей LCD1602 отображает чёрный текст на зелёной подсветке. Если вам нужна другая цветовая гамма, обратите внимания на модели:

Дисплей LCD1602 общается с контроллером через параллельный интерфейс, для которого нужна целая пачка сигнальных линий. Для избавления от вермишели из проводов и уменьшения занятых пинов микроконтроллера, обратите внимания на модели экранов с припаянным LCD конвертором Flash-I²C, который поможет управлять дисплеем всего по двум сигнальным проводам:

Дисплей LCD1602 отображает 16 символов в 2 строки. Если вам нужен другой размер матрицы, обратите внимания на всю линейку символьных экранов в нашем магазине.

Габаритный чертёж

Display LCD Character 1602 Dimensions

Комплектация

  • 1× Символьный дисплей LCD1602 (Зелёная подсветка)

Характеристики

  • Символьный дисплей LCD1602 (Зелёная подсветка)
  • Контроллер: HD44780
  • Матрица: жидкокристаллическая LCD
  • Подсветка: светодиодная LED
  • Индикация: 2 строки по 16 символов
  • Цвет символов: чёрный
  • Цвет подсветки: зелёный
  • Напряжение питания: 5 В
  • Напряжение логических уровней: 3,3–5 В
  • Аппаратный интерфейс: отверстия под пайку
  • Программный интерфейс: параллельный 4 / 8 бит
  • Размеры: 80×36 мм
