I2C адаптер для LCD 1601/1602/2004, FLASH-I2C

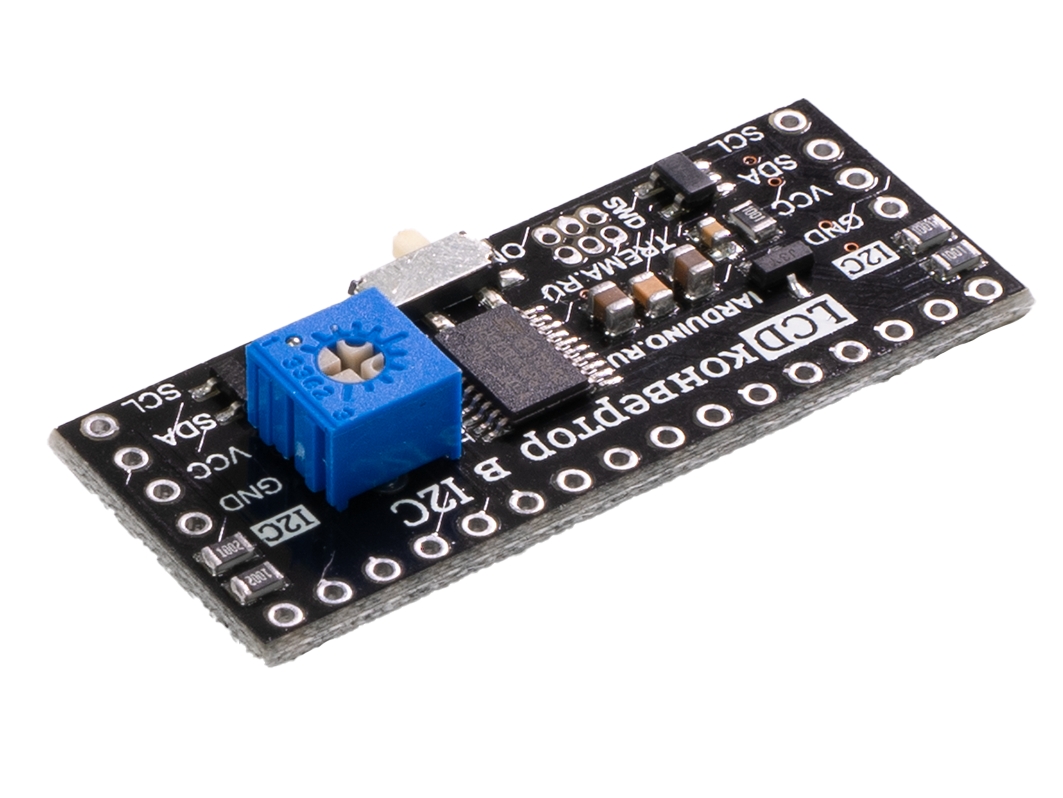

Общие сведения

I2C-flash адаптер для LCD дисплеев 1601/1602/2004 - является преобразователем интерфейсов который обеспечивает обмен данными между двумя шинами: параллельной шиной LCD и шиной I2C. Наличие связи между этими шинами позволяет работать с LCD дисплеем по шине I2C.

• К одной шине LCD можно подключить один LCD дисплей 1601, 1602 или 2004.
• К одной шине I2C можно подключить более 100 адаптеров. Адрес адаптера на шине I2C (по умолчанию 0x27) назначается программно и хранится в его энергонезависимой памяти.

Адаптер применяется для управления LCD дисплеями 1601, 1602 или 2004 по шине I2C, что экономит количество выводов используемых для подключения дисплея. Вместо 8 выводов к которым можно подключить всего 1 дисплей, используется 2 вывода к которым можно подключить более 100 дисплеев.

Подробнее про модуль.

Видео

Характеристики

• Напряжение питания: 3,3 В или 5 В (постоянного тока).
• Потребляемый ток: до 6 мА.
• Интерфейс: I2C.
• Скорость шины I2C: 100 кбит/с.
• Адрес на шине I2C: устанавливается программно (по умолчанию 0x27).
• Уровень логической 1 на линиях шины I2C: 3,3 В (толерантны к 5 В).
• Рабочая температура: от -20 до +70 °С.
• Габариты: 41,91 х 17,15 мм (1650 x 675 mil).
• Вес: 6 г.

Подключение

Адаптер используется как промежуточное звено между LCD дисплеем и шиной I2C.

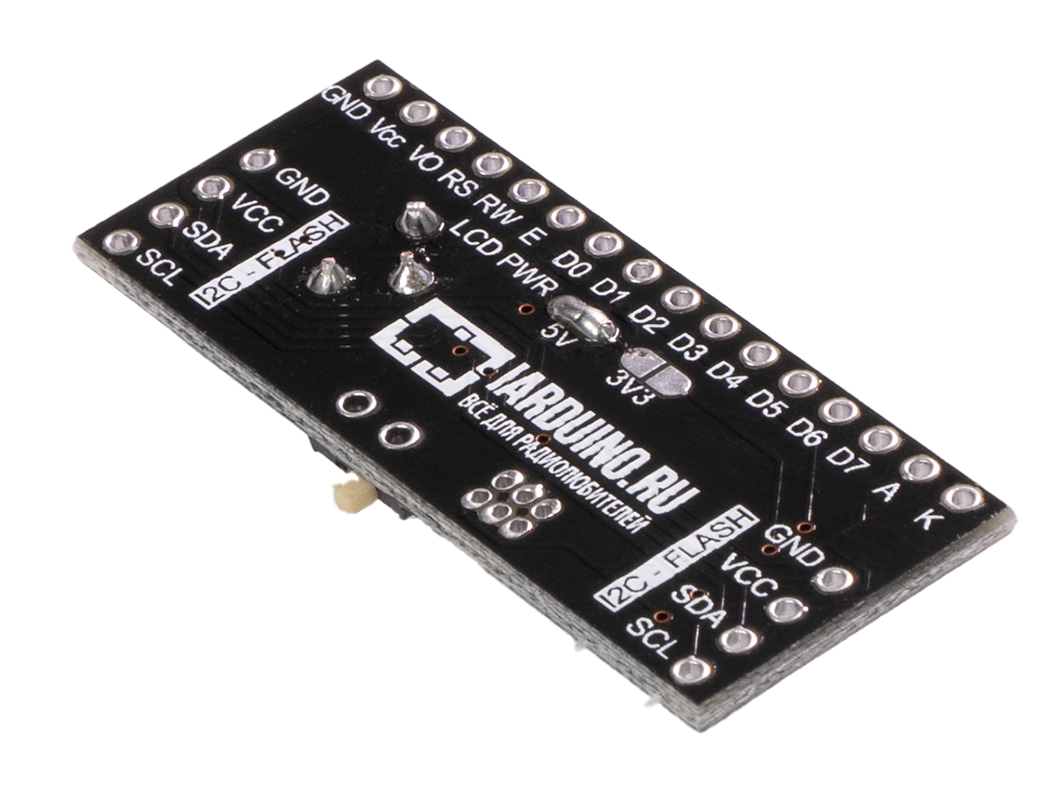

LCD дисплей 1601, 1602 или 2004 подключается к колодке из 16 выводов адаптера, распиновка которой совпадает с распиновкой LCD дисплея.

По бокам платы адаптера расположены разъемы для подключения к шине I2C. Шина подключается к любому разъему I2C, а второй разъем можно использовать для подключения следующего адаптера, или других устройств.

Инструкция по подключению.

Для работы с LCD дисплеями 1601, 1602 и 2004 по шине I2C предлагаем воспользоваться библиотекой LiquidCrystal_I2C_V112.

Инструкция по установке библиотеки.

Комплектация

• 1x Адаптер для LCD дисплеев 1601/1602/2004.

Ссылки

• Wiki - I2C-flash адаптер для LCD дисплеев 1601/1602/2004.
• Wiki - I2C-flash адаптер для LCD дисплеев 1601/1602/2004 - Datasheet.
• Библиотека LiquidCrystal_I2C_V112 для работы с I2C LCD дисплеями 1601/1602/2004.
• Wiki - Установка библиотек в Arduino IDE.
