OLED экран 128×64 / 0,96” (Trema-модуль)

Общие сведения

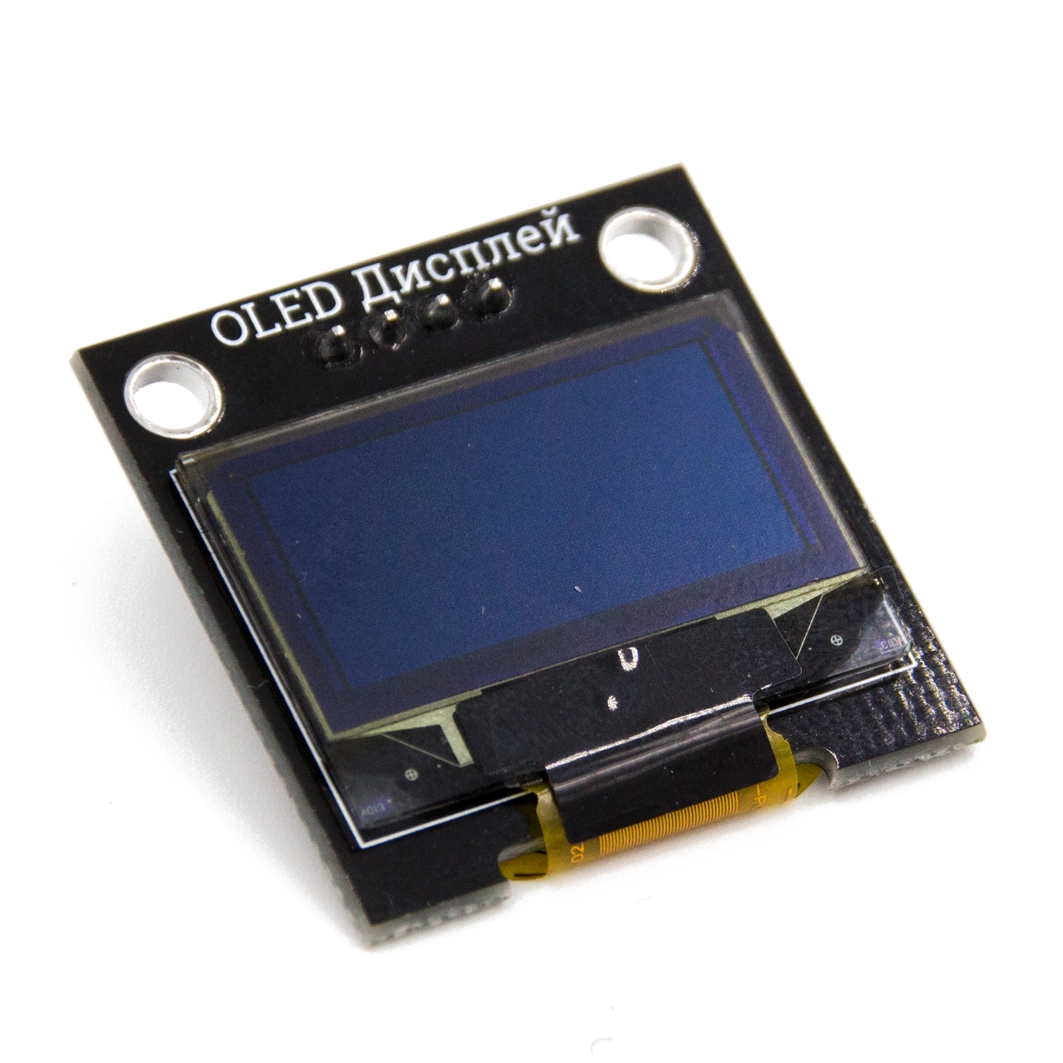

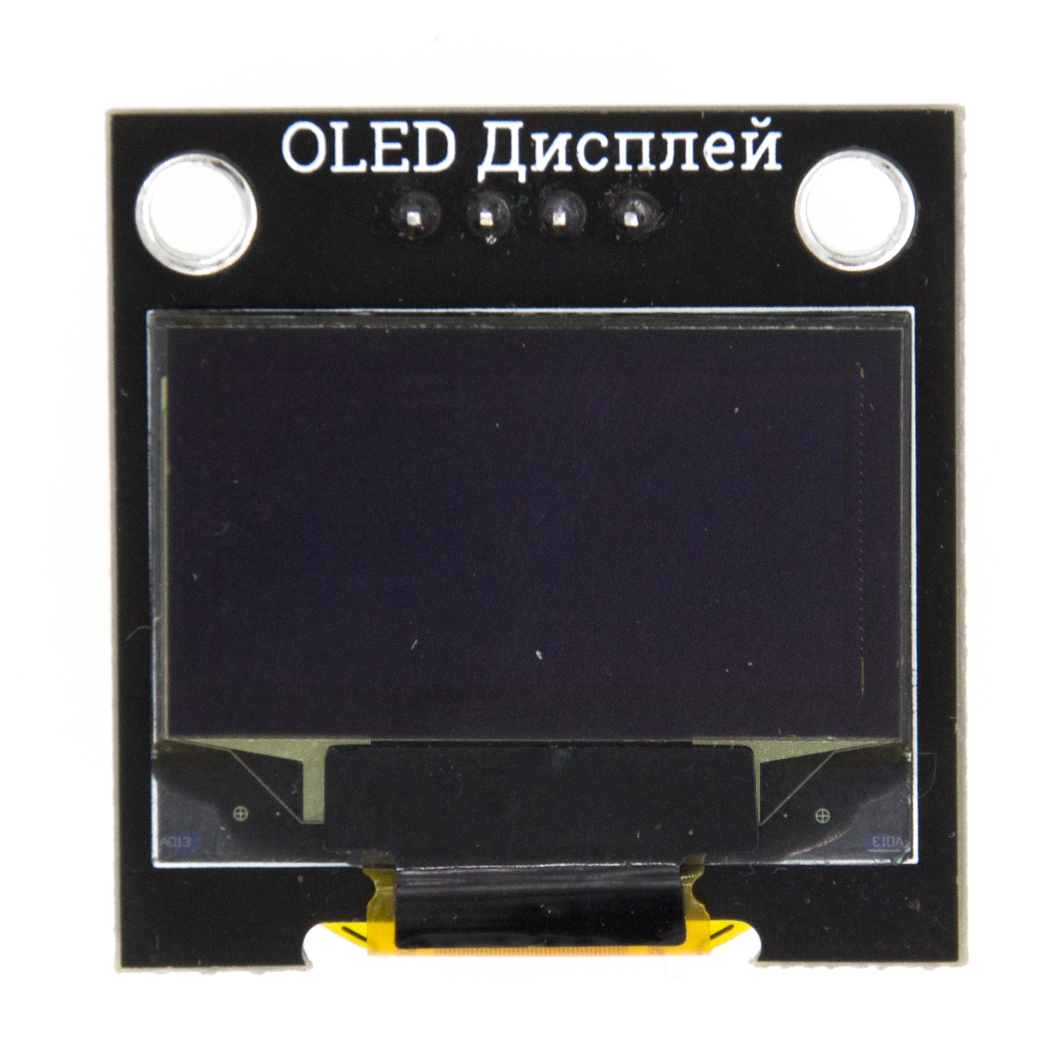

Trema-модуль OLED-дисплей (128x64) — это графический дисплей, каждый пиксель которого является отдельным OLED (organic light-emitting diode) светодиодом.

Дисплей не нуждается в подсветке, значит черный цвет - действительно чёрный (не светится в темноте), а использование органических светодиодов позволило достичь угла обзора более 160° и значительно снизить энергопотребление. Так же стоит отметить высокую контрастность и небольшие размеры дисплея - всего 0.96 дюйма. Всё это позволяет сказать, что OLED-дисплей является одним из лучших дисплеев.

Подробнее про модуль.

Видео

Характеристики

• Тип дисплея: графический, OLED (organic light-emitting diode) на основе органических светодиодов.
• Тип драйвера матрицы: SSD1306.
• Разрешение: 128 x 64 точек.
• Цвет пикселей (светодиодов): белый.
• Количество цветов: белый и черный (монохромный).
• Угол обзора: > 160°.
• Коэффициент контрастности: 10000:1.
• Яркость: >120 кд/м².
• Напряжение питания: 3,3 ... 5 В.
• Энергопотребление: до 80 мВт (при свечении всего экрана);
• Интерфейс: I2C (поддерживается Arduino, WeMos, STM32, MSP430 и множеством других микроконтроллеров, и отладочных плат).
• Адрес на шине I2C: 0x3C или 0x3D выбирается переключателем.
• Время отклика < 10 мкс.
• Рабочая температура: -40 ... 85 °С.
• Габариты: 30x30 мм.

Все модули линейки "Trema" выполнены в одном формате

Подключение

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

Дисплей подключается к аппаратной или программной шине I2C Arduino. Логические уровни шины I2C не должны превышать напряжение питания.

Логические уровни шины I2C не должны превышать напряжение питания. В комплекте имеется кабель для быстрого и удобного подключения модуля к колодке I2C на Trema Shield. Если на шине I2C уже имеется другое устройство, то для подключения модуля, предлагаем воспользоваться I2C Hub.

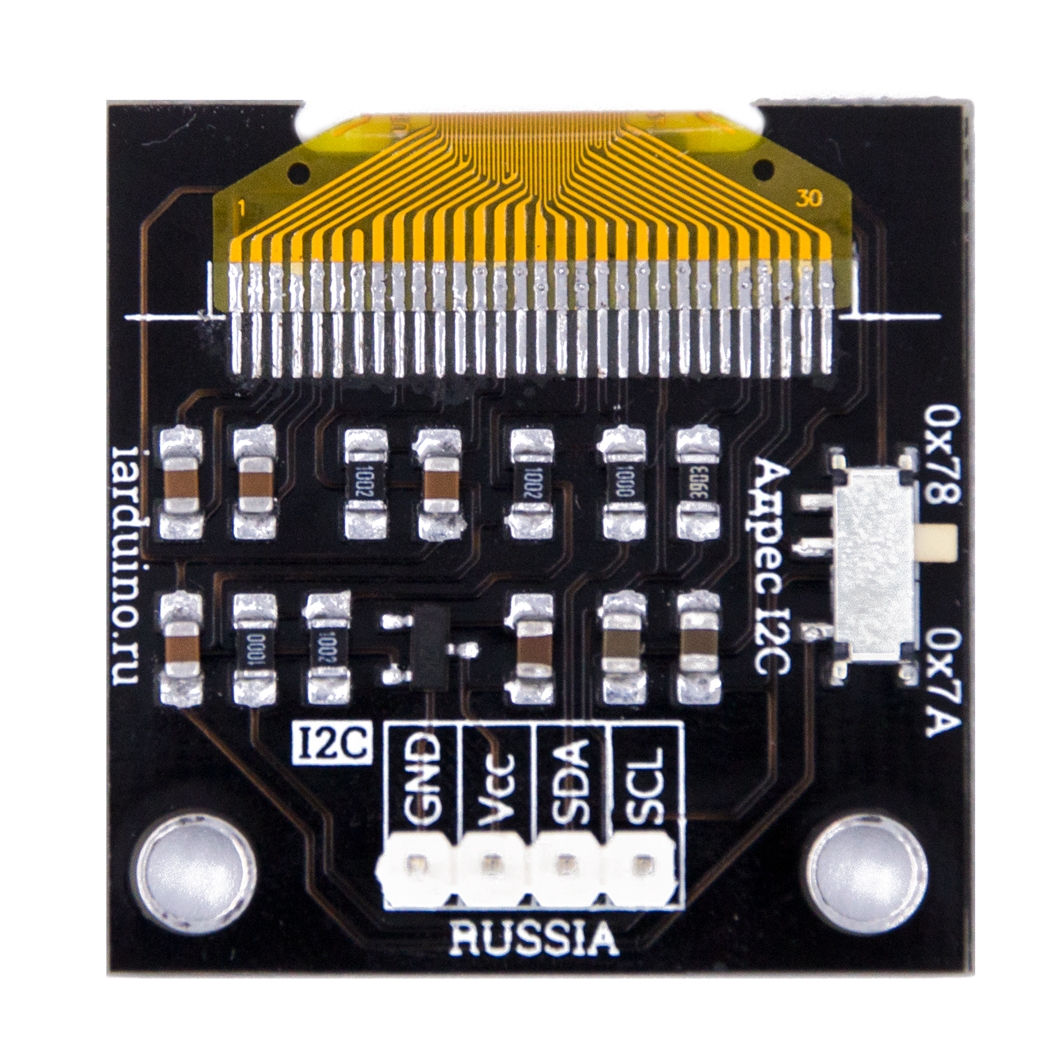

Адрес дисплея на шине I2C выбирается переключателем на обратной стороне платы, что позволяет подключить два дисплея к одной шине I2C.

Инструкция по подключению.

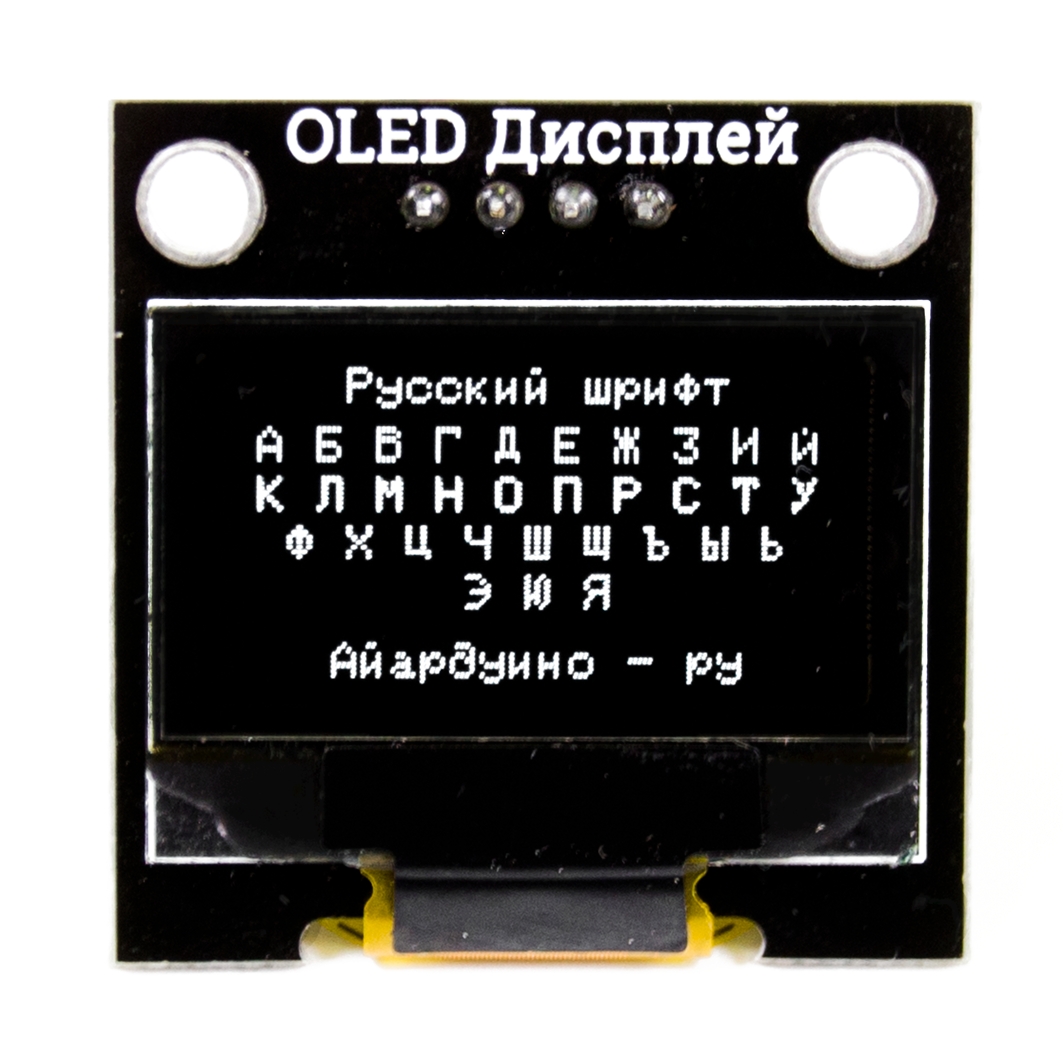

Для работы с Trema OLED дисплеями, нами разработано сразу две библиотеки: iarduino_OLED и iarduino_OLED_txt. Обе библиотеки позволяют указывать адрес дисплея на шине I2C. В обеих библиотеках присутствуют шрифты с поддержкой Русского языка.

Подробную информацию о библиотеках вы можете найти в нашей Wiki.

Инструкция по установке библиотеки.

Комплектация

• 1x Trema модуль - OLED дисплей;

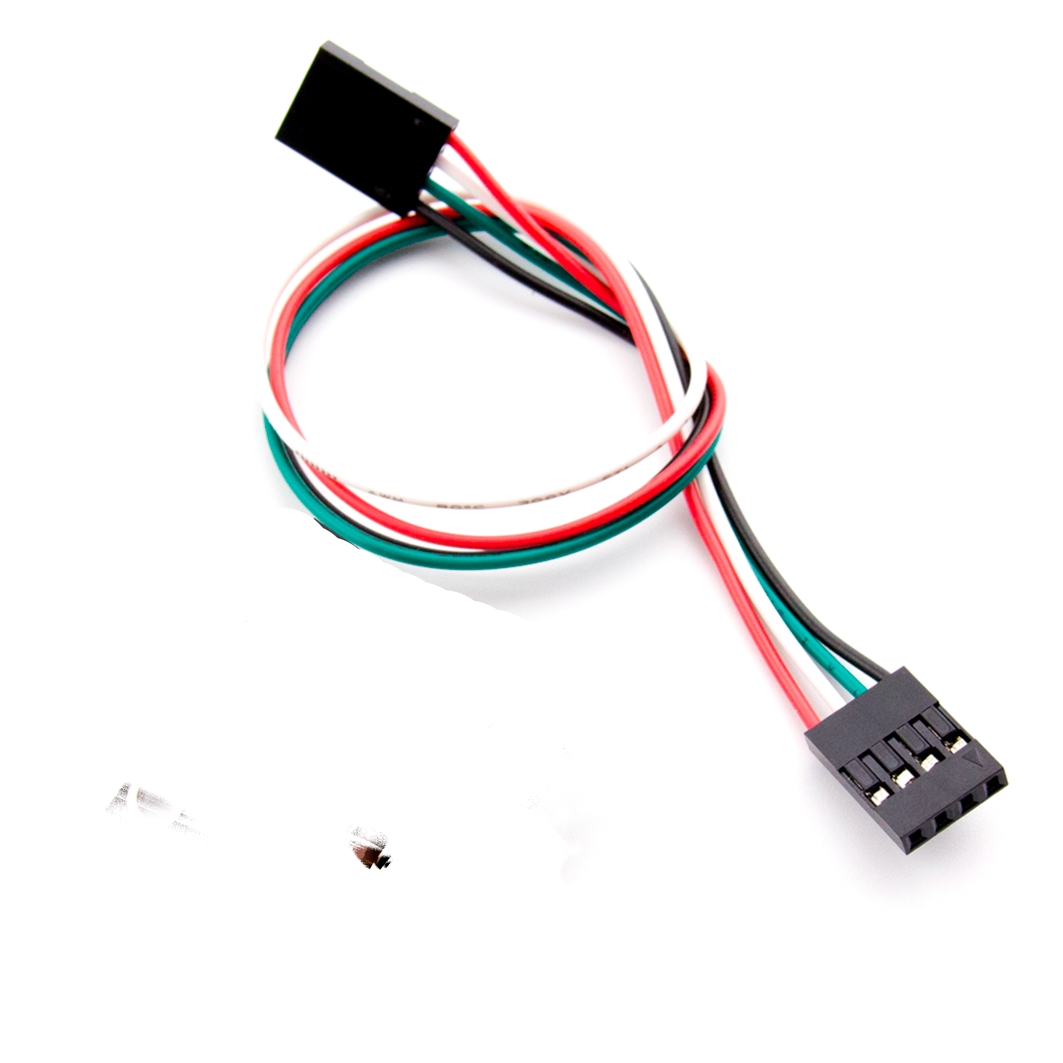

• 1х Четырёхпроводной шлейф шины I2C;

Ссылки

• Библиотека iarduino_OLED (графическая);
• Библиотека iarduino_OLED_txt (текстовая);
• Wiki - OLED экран (Trema-модуль);
