Датчик минерализации (TDS/EC-метр) с дисплеем, RS485 / Modbus

Общие сведения

Датчик минерализации (TDS/EC-метр) RS485 / Modbus с дисплеем - является устройством для измерения общего количества растворённых твердых веществ в воде и её приведённой удельной электрической проводимости. По количеству растворенных веществ можно судить об общей минерализации, жёсткости и солёности воды. Чувствительность датчика позволяет «заметить» 2-3 крупинки мелкозерновой пищевой соли (NaCl) растворённой в стакане дистиллированной воды. Рассчитанные значения можно получать по протоколу Modbus шины RS485.

Датчик обеспечивает гальваническую развязку разъема щупа и разъема шины с питанием, что гарантирует отсутствие влияния и реакции щупа на другие устройства измерения жидкости.

Четырёхразрядный LED дисплей выводит требуемые показания в режиме реального времени.

Устройство можно использовать для анализа качества дистиллированной воды, для контроля за оставшимся ресурсом мембранных фильтров воды, слежения за жёсткостью воды в аквариумах, бассейнах, системах водоснабжения, гидропонных установках и т.д. По изменениям показаний минерализации воды на входе и выходе из трубы, можно судить о степени её износа. Но датчик нельзя использовать для определения качества питьевой воды, так как питьевая вода может содержать и полезные для организма минералы. Датчик легко подключается сетевым кабелем через разъем RJ45.

В соответствии с протоколом Modbus, широко применяемому в промышленности, к одной шине RS485 можно подключить до 247 TDS/EC-метров. Адрес устройства (по умолчанию 0x05) назначается программно и хранится в его энергонезависимой памяти. Все устройства на шине должны иметь уникальный адрес.

Подробнее о датчике.

Видео

Характеристики

• Напряжение питания: от 12 до 24 В постоянного тока (разъем RJ45).
• Ток потребляемый датчиком: до 100 мА (при свечении всех сегментов дисплея).
• Интерфейс: RS485 / Modbus.
• Скорость шины: 4800 / 9600 / 19200 / 38400 / 57600 бит/с.
• Настройки шины: 8N1 (8 бит данных, без проверки чётности, 1 стоп-бит).
• Адрес на шине: устанавливается программно (по умолчанию 0x05).
• Диапазон измерений TDS: от 5 до 10'000 ppm (мг/л воды).
• Диапазон измерений ЕС: от 0,01 до 20,00 мСм/см.
• Диапазон измерений Ro: от 20 до 20'000 Ом.
• Частота тока используемого для измерений: от 50Гц до 5кГц (по умолчанию 2кГц).
• Точность показаний: ±5% (для растворов NaCl до 3'000 ppm).
• Рабочая температура: от 5 до +55 °С.

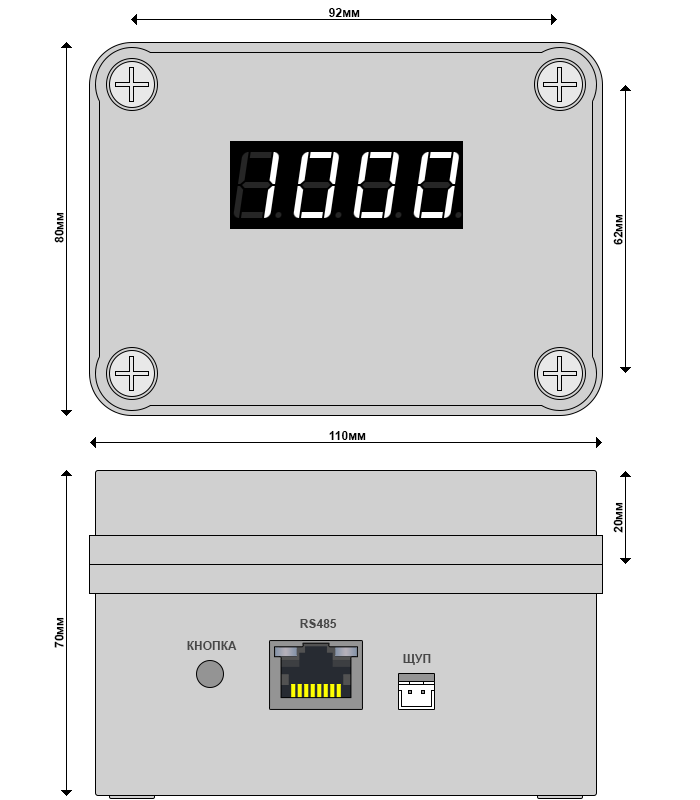

• Габариты: 100 x 70 x 40 мм.
• Вес: ? г.

Подключение

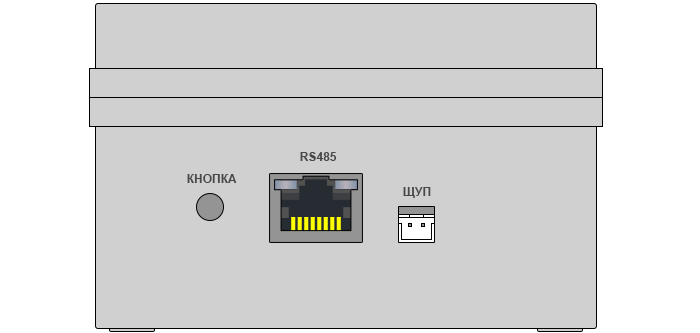

На корпусе датчика TDS/EC-метра имеется 2 разъёма: RJ45 и CWF-2:

• Разъем RJ45 - для подключения датчика к контроллеру по шине RS485.

• Разъем CWF-2 - для подключения измерительного щупа.

Для подключения используйте кабель витой пары патч-корд и конвертер UART-RS485.

Инструкция по подключению.

Специально для TDS/EC-метра RS485 / Modbus, нами разработана библиотека iarduino_MB_TDS которая работает совместно с библиотекой iarduino_Modbus.

Инструкция по установке библиотек.

Комплектация

• 1x Датчик минерализации (TDS/EC-метр) RS485 / Modbus с дисплеем.

Ссылки

• Wiki - Руководство по использованию TDS/EC-метра RS485 / Modbus.
• Wiki - Датчик минерализации (TDS/EC-метр) RS485 / Modbus - Datasheet.
• Wiki - Работа с протоколом Modbus RTU/ASCI по шине RS485.
• Библиотека iarduino_Modbus.
• Библиотека iarduino_MB_TDS.
• Wiki - Установка библиотек в Arduino IDE.
• Щуп для TDS/EC-метра с резьбой Ø1/2''.
