Шлейф JST XH2.54 «Мама – Мама» (8 pin, 20 см)

В DIY-мире нет общего стандарта подключения между собой модулей, датчиков и контроллеров. В итоге каждый производитель электроники хаотично «лепит» самые разнообразные разъёмы на свою продукцию. А все трудности коммуникации модулей ложатся на плечи разработчика.

Однако среди общей массы явно выделяются разъёмы JST, которые занимают значительную процентную часть коннекторов. Соединительный шлейф JST XH2.54 «Мама – Мама» содержит разъёмы из JST-коллекции и пригодится при коммуникации разнообразной электроники.

Подробности

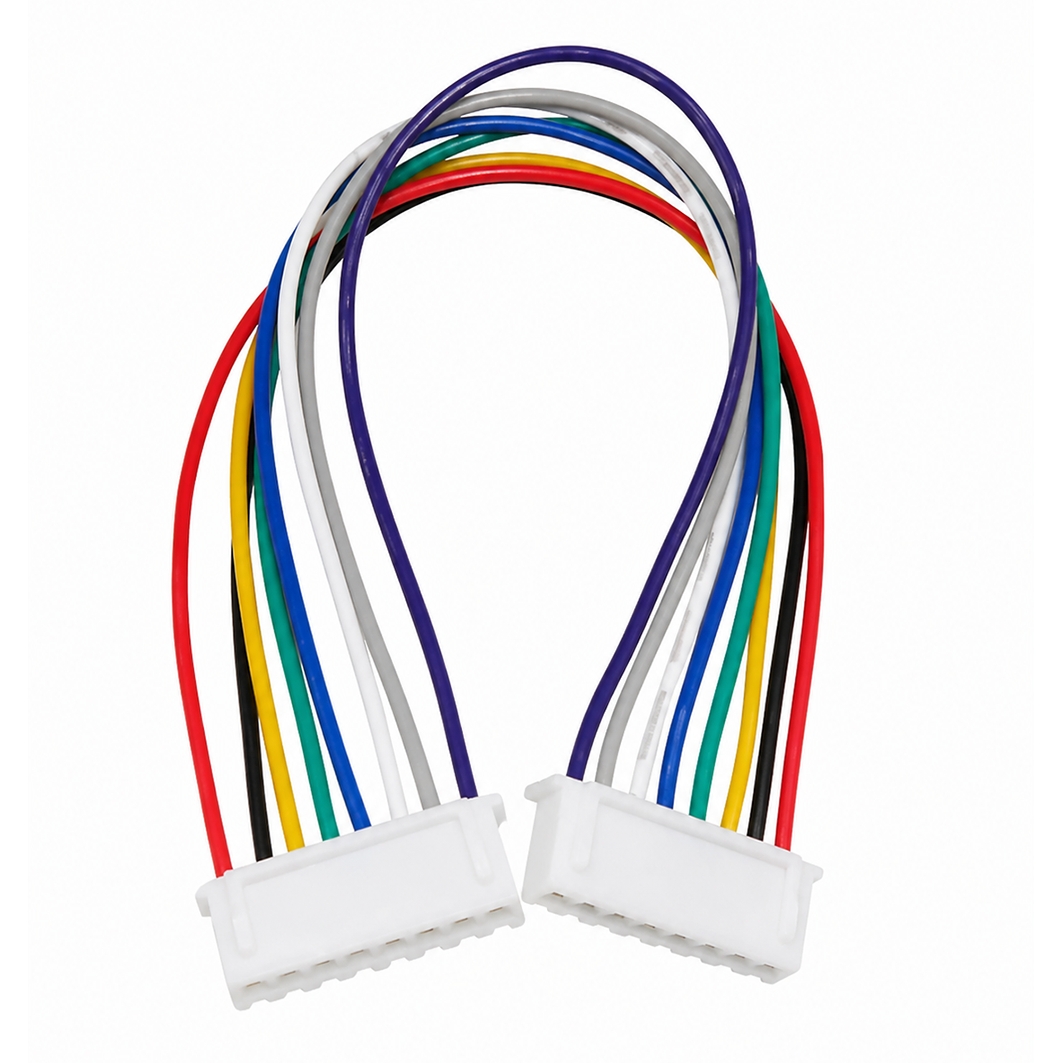

Соединительный шлейф JST XH2.54 «Мама – Мама» состоит из восьми проводов длиной 20 см. С каждой стороны шлейф обжат разъёмом JST семейства XH c восемью контактами под штырь, который принято называть «Мама» или «Female». Шаг контактов в семействе XH равен 2,54 мм. Разъёмы обжаты в стиле Same Direction, т.е. нумерация проводов на входе и выходе сохраняется.

Возможные дополнения

Обратите внимания на ряд дополнительных позиций, которые возможно вам понадобятся:

• Разъём JST XH2.54 «Папа» (8 pin) — ответная часть для коннектора JST XH2.54 «Мама».
• Пинцет — для аккуратной вставки и извлечения разъёмов JST.

Доступные альтернативы

Семейство шлейфов JST XH2.54 «Мама – Мама» включает в себя модели коннекторов от 2 до 10 контактов.

• Шлейф JST XH2.54 «Мама – Мама» (8 pin, 20 см)
• Шлейф JST XH2.54 «Мама – Мама» (3 pin, 20 см)
• Шлейф JST XH2.54 «Мама – Мама» (4 pin, 20 см)
• Шлейф JST XH2.54 «Мама – Мама» (5 pin, 20 см)
• Шлейф JST XH2.54 «Мама – Мама» (6 pin, 20 см)
• Шлейф JST XH2.54 «Мама – Мама» (7 pin, 20 см)
• Шлейф JST XH2.54 «Мама – Мама» (8 pin, 20 см)
• Шлейф JST XH2.54 «Мама – Мама» (9 pin, 20 см)
• Шлейф JST XH2.54 «Мама – Мама» (10 pin, 20 см)

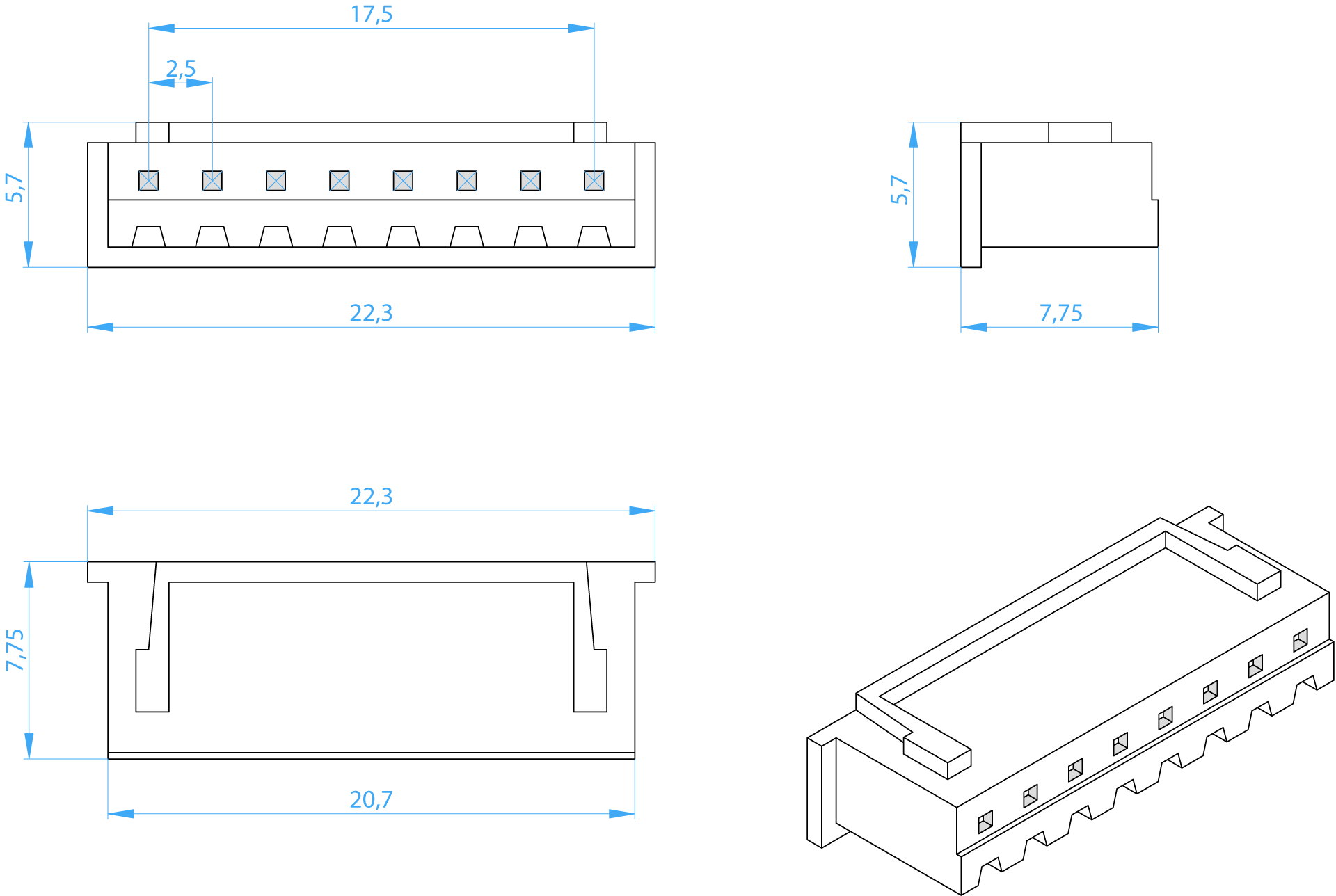

Габаритный чертёж

Комплектация

• 1× Шлейф JST XH2.54 «Мама – Мама» (8 pin, 20 см)

Характеристики

• Модель: Шлейф JST XH2.54 «Мама – Мама» (8 pin, 20 см)
• Количество проводов: 8
• Длина шлейфа: 20 см
• Расположение проводов: Same Direction
• Разъём JST XH2.54:
  • Исполнение: «Мама» / Female
  • Количество контактов: 8
  • Шаг контактов: 2,54 мм
  • Все контакты объединены в один пластиковый корпус
