Разъём JST PH2.0 с проводами (6 pin)

В DIY-мире нет общего стандарта подключения между собой модулей, датчиков и контроллеров. В итоге каждый производитель электроники хаотично «лепит» самые разнообразные разъёмы на свою продукцию. А вся тягости коммуникации модулей ложатся на плечи разработчика.

Однако среди общей массы явно выделяются разъёмы JST, которые занимают значительную процентную часть коннекторов. Разъём JST PH-6 с проводами входит в общую коллекцию JST-разъёмов и станет отличным кирпичиком для создания уникального переходника конкретно для вашего случая.

Подробности

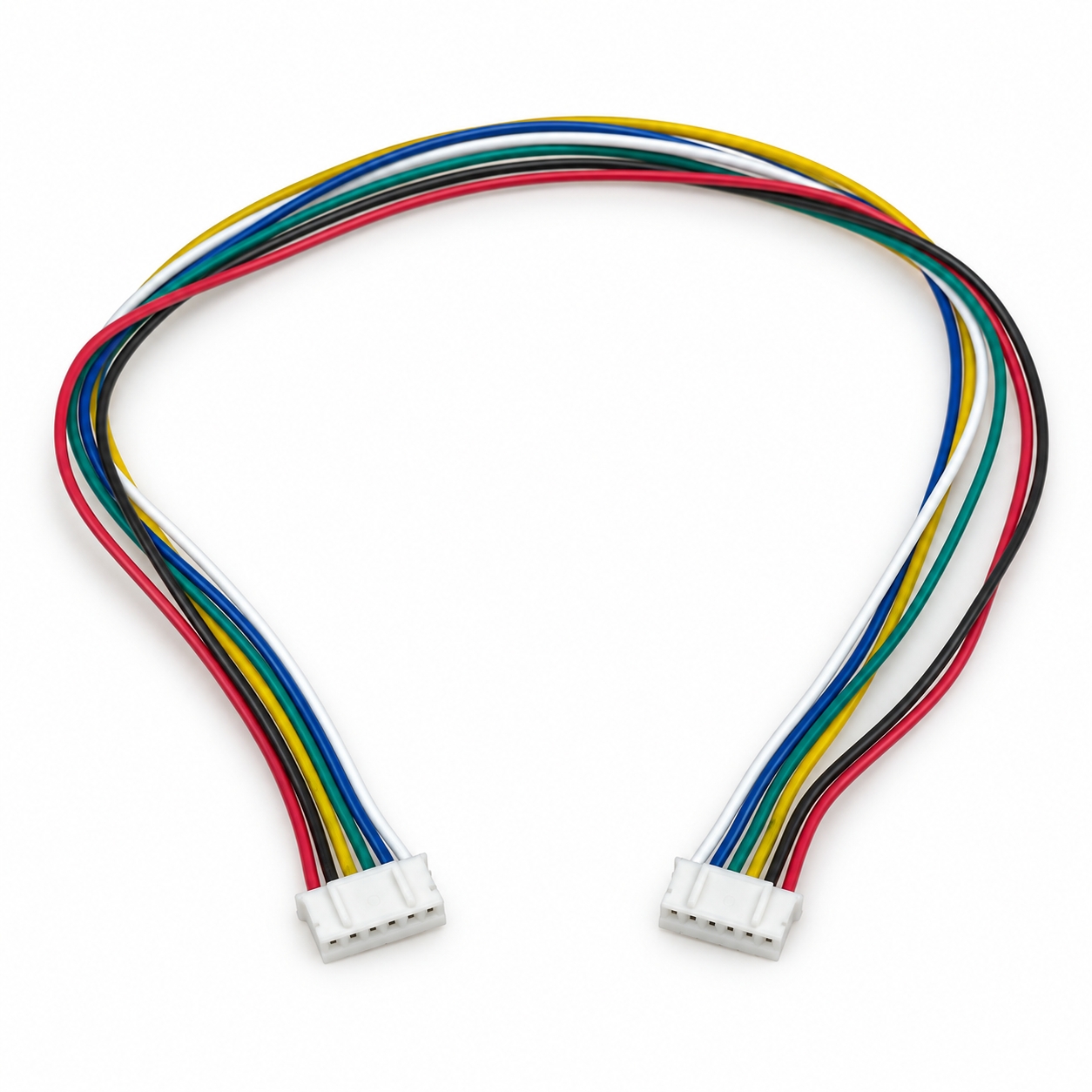

Переходник JST PH-6 состоит из разъёма JST семейства PH с шестью контактами. Шаг контактов в семействе PH равен 2 мм. На выходе разъёма шесть свободных проводов длиной 20 см.

В коллекцию JST-разъёмов входят разные семейства: SH, ZH, PH, XH, XHR и другие. Они отличаются размерами и несовместимы между собой. Само же семейство PH включает в себя модели коннекторов от 2 до 12 контактов.

Доступные альтернативы

В нашем магазине представлена целая линейка моделей разъёмов JST семейства PH:

• Разъём JST PH с проводами (2 pin)
• Разъём JST PH с проводами (3 pin)
• Разъём JST PH с проводами (4 pin)
• Разъём JST PH с проводами (5 pin)
• Разъём JST PH с проводами (6 pin)
• Разъём JST PH с проводами (7 pin)
• Разъём JST PH с проводами (8 pin)
• Разъём JST PH с проводами (9 pin)
• Разъём JST PH с проводами (10 pin)
• Разъём JST PH с проводами (11 pin)
• Разъём JST PH с проводами (12 pin)

Габаритный чертёж

Комплектация

• 1× Разъём JST PH-6 с проводами

Характеристики

• Модель: Разъём JST PH-6 с проводами
• Семейство: JST PH
• Количество контактов: 6
• Шаг контактов: 2 мм
• Длина выходных проводов: 30 см

Документация

• Datasheet на разъём JST PH
