Используйте символьный дисплей LCD2004 I²C для вывода информации в текстовом виде. Знакосинтезирующий экран 20×4 поможет отобразить 4 строки по 20 символов белым текстом на синей подсветке. Символьные дисплеи используются в домашних охранных системах, робототехнике, МФУ-устройствах, вендинговых автоматах и турникетах общественного транспорта.
Дисплей LCD2004 I²C оснащён LCD конвертором Flash-I²C, который позволяет управлять дисплеем всего по двум сигнальным проводам.
Подробности

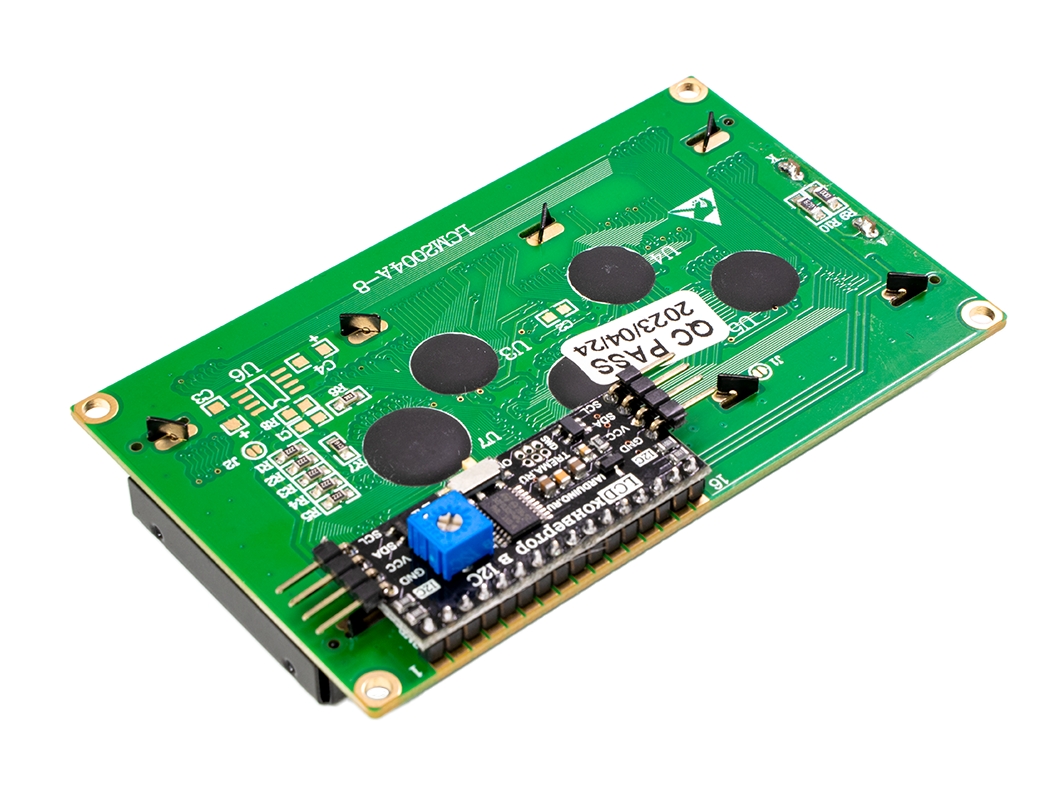

Текстовый дисплей 20×4 выполнен на жидкокристаллической матрице LCD (Liquid Crystal Display), которая отображает 4 строки по 20 символов белым текстом на синей подсветке. Матрица экрана подключена к контроллеру Hitachi HD44780, который позволяет выводить цифры, латиницу и набор зашитых типографских символов. В памяти дисплея также можно создать до 8 собственных символов.
Каждый символ состоит из отдельного знакоместа 5×8 пикселей.
Для экономии пинов микроконтроллера на плате дисплейного модуля распаян LCD конвертор Flash-I²C, который преобразует штатный 8-битный параллельный интерфейс индикатора в шину I²C. В итоге вы можете подключать дисплей к контроллеру всего по двум проводам.
LCD конвертор Flash-I²C полностью совместим с популярным LCD конвертером PCF8574, однако имеет ряд преимуществ:
- Возможность смены I²C с
0x27на любой другой из диапазона0x08–0x7E. Это даёт возможность подключить более 100 дисплеев к одному контроллеру и на каждый выводить уникальную информацию. - Плавно регулировать яркость подсветки экрана от 0 до 100%.
- Возможность отключать подтяжку I²C при большом количестве устройств на шине I²C.
Подключение
На плате дисплея выведено 16 контактов к которым припаян LCD конвертор Flash-I²C, через который проходит общение дисплея с внешними контроллерами. На переходнике LCD с двух сторон выведены четыре угловых контакта для подключения линий питания и управляющей электроники.
Дублирования линий позволяет подключать дисплеи в цепочку, словно лампочки в гирлянде. Максимальное количество дисплейных модулей до 100 штук на одной шине I²C.
| Контакт | Описание | Подключение |
|---|---|---|
| GND | Питание дисплея (−) | Подключите к земле. |
| VCC | Питание дисплея (+) | Подключите к питанию 5 В. |
| SDA | Линия данных шины I²C | Подключите к пину SDA микроконтроллера. |
| SCL | Линия тактирования шины I²C | Подключите к пину SCL микроконтроллера. |
Для работы экрана и подсветки необходимо подавать на линии питания дисплея рабочее напряжения 5 В. Однако сигнальные линии данных SDA и SCL могут быть в диапазоне 3,3–5 В. Это даёт возможность подключать дисплей к контролерам с логическим напряжением 3,3 В: например Raspberry Pi, ESP32/ESP8266 и STM32.
Все подробности по подключению, управлению и примеры работы символьных дисплеев читайте в нашем руководстве по использованию.
Программирование
Для программной работы с дисплеем используйте библиотеки, которые облегчают составление кода программы.
Доступные альтернативы
Дисплей LCD2004 I²C отображает белый текст на синей подсветке. Если вам нужна другая цветовая гамма, обратите внимания на модели:
Дисплей LCD2004 I²C общается с контроллером через последовательный интерфейс I²C по двум сигнальным проводам. Если вам нужен дисплей с устаревшим параллельным 8-битным интерфейсом, обратите внимания на модели экранов без припаянного LCD конвертора:
Дисплей LCD2004 I²C отображает 20 символов в 4 строки. Если вам нужен другой размер матрицы, обратите внимания на всю линейку символьных экранов в нашем магазине.
Габаритный чертёж
Комплектация
- 1× Символьный дисплей LCD2004 I²C (Синяя подсветка)
Характеристики
- Символьный дисплей LCD2004 I²C (Синяя подсветка)
- Контроллер: HD44780
- Матрица: жидкокристаллическая LCD
- Подсветка: светодиодная LED
- Индикация: 4 строки по 20 символов
- Цвет символов: белый
- Цвет подсветки: синий
- Напряжение питания: 5 В
- Напряжение логических уровней: 3,3–5 В
- Аппаратный интерфейс: 4 контакта PLS
- Программный интерфейс: I²C
- Диапазон I²C-адресов: 0x08–0x7E (по умолчанию 0x27)
- Размеры: 98×60 мм
