Arduino Uno R4 Minima

Не хватает памяти и ресурсов полюбившийся платформы Arduino Uno R3? Но мысли перехода на другой контроллер, изменение габаритов проекта и написание нового программного кода наводят страх в глазах? Просто придайте закиси азота своему проекту — используйте платформу Arduino Uno R4 Minima на микроконтроллере Renesas RA4M1, которая физически совместима с 15 летним фаворитом Arduino Uno R3, а программно превосходит на несколько порядков.

Arduino Uno R4 Minima так же идеальна для старта нового проекта с нуля под свою задумку: от банальной гирлянды до системы «умный дом».

Особенности

Кратко про особенности платформы Arduino Uno R4 Minima.

• Популярная аппаратная совместимость c Arduino Uno R3 для поддержки использования с платами расширения форм-фактора Arduino Shield.
• Высокоскоростной микроконтроллер Renesas RA4M1 на архитектуре ARM Cortex-M4 с рабочей частотой до 48 МГц, блоками памяти Flash на 256 КБ, SRAM на 32 КБ и EEPROM на 8 КБ.
• Дополнительная встроенная периферия: CAN, ЦАП и операционный усилитель.
• DC-DC преобразователь с входным напряжением от 6 до 24 В и выходным 5 В. Регулятор обеспечивает плавную интеграцию платформы с двигателями, светодиодными лентами и другими исполнительными устройствами используя всего один источник питания.
• Поддержка HID-устройств поможет имитировать мышь, клавиатуру или джойстик.
• Разъем SWD позволяет напрямую подключатся к микроконтроллеру RA4M1 для внутрисхемной расширенной отладки программы.
• Поддержка часов реального времени.
• Платформа включает в себя механизм обнаружения ошибок, который обнаруживает сбои во время выполнения программы и предоставляет подсказки в строке кода, вызывающей сбой.

Реплика vs Оригинал

Текущая платформа Arduino Uno R4 Minima является качественной репликой оригинальной итальянской платы Arduino Uno R4 Minima с небольшими отличиями.

Подробности

Рассмотрим основные плюшки платы Arduino Uno R4 Minima.

Микроконтроллер RA4M1

Платформа Arduino Uno R4 Minima выполнена на микроконтроллере Renesas RA4M1 семейства ARM Cortex-M4 с тактовой частотой 48 МГц. Контроллер обладает тремя видами памяти:

• 256 КБ Flash-памяти для хранение программ и сопутствующих статичных ресурсов.
• 32 КБ SRAM-памяти для хранения временных данных, например значения переменных в коде программы.
• 8 КБ EEPROM-памяти для долговременного хранения данных.

В микроконтроллер также включена поддержка часов реального времени с батарейным питанием. Для подключения автономного напряжения используйте контакт VRTC.

DC-DC преобразователь

На платформе стоит DC-DC преобразователь с входным напряжением от 6 до 24 В и выходным напряжением 5 В. В итоге регулятор напряжения обеспечивает плавную интеграцию с двигателями, светодиодными лентами и другими исполнительными устройствами, используя один источник питания.

Порт USB Type-C

Плата Arduino Uno R4 Minima идет в ногу со временем и оснащена современным на текущий момент разъёмом USB Type-C.

Питание

Для питания платформы Arduino Uno R4 можно использовать порт USB Type-C, контакт Vin или разъём DC Barrel Jack. Источник определяется автоматически.

• При питании через USB используйте блок питания на 5 В с USB-выходом и кабель USB Type-C.
• При питании через пин Vin или разъём DC Barrel Jack — используйте источник с выходным напряжением от 7 до 24 В. Например блок питания на 9 В или 12 В.

Программирование

1. Для связи Arduino Uno R4 Minima с компьютером используйте кабель USB Type-C.
2. Для программирования платформы используйте штатную среду Arduino IDE. Весь процесс установки и настройки читайте в нашем руководстве по Arduino IDE.
3. По умолчанию IDE настроена только на штатные AVR-платы. Для работы с платформой Arduino Uno R4 Minima — добавьте в менеджере плат поддержку платформ семейства Arduino Uno R4 Boards.

Распиновка

На плате расположены 20 контактов ввода-вывода для подключения дополнительных плат расширения, модулей и сенсоров:

• Всего контактов: 20
• Контакты с ШИМ: 6 с разрядностью до 12 бит (по умолчанию 8 бит)
• Контакты с ЦАП: 1 с разрядностью до 12 бит (по умолчанию 8 бит)
• Контакты с АЦП: 6 с разрядностью до 14 бит (по умолчанию 10 бит)
• Аппаратные интерфейсы: 1× UART, 1× SPI, 1× I²C, 1× CAN

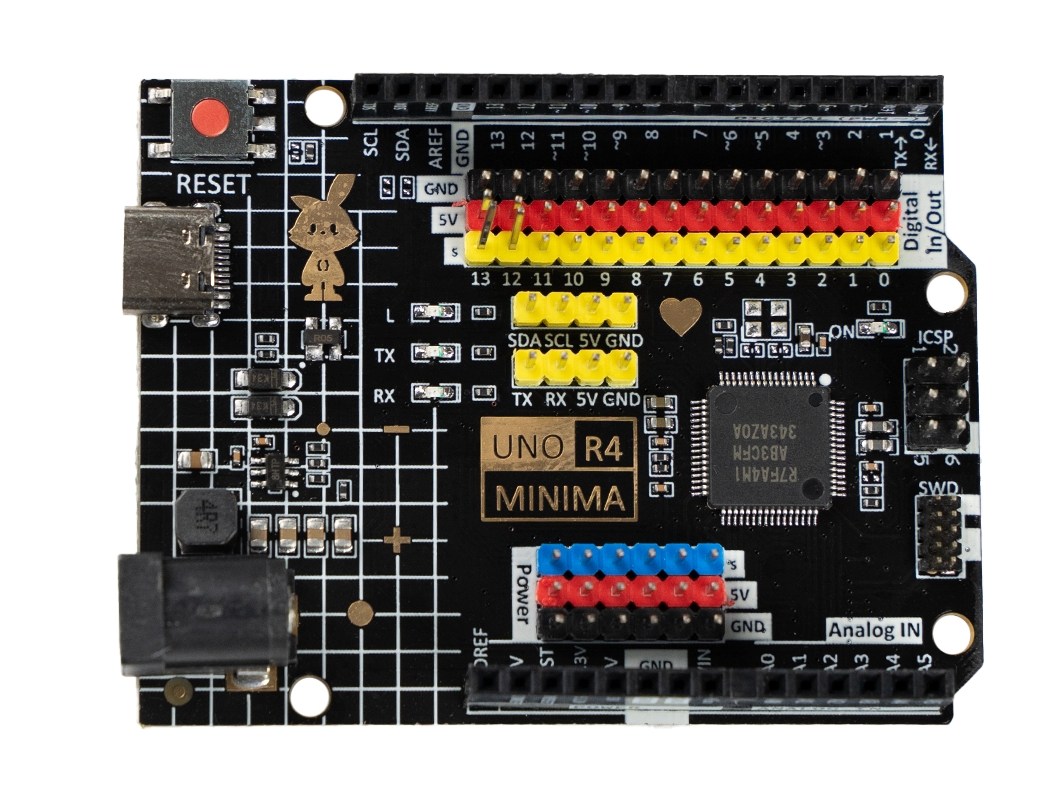

В реплике также расположены дополнительные гребёнки PLS в стиле G-V-S для подключения внешних модулей и сенсоров.

Доступные альтернативы

Arduino Uno R4 Minima является одной из реплик платформ семейства Arduino R4. Однако, обратите внимания на возможные альтернативы в нашем магазине.

• Arduino Uno R4 Minima (Оригинал Италия)
• Arduino Uno R4 Wi-Fi (Оригинал Италия)
• Arduino Uno R4 Minima
• Arduino Uno R4 Wi-Fi

Габаритный чертёж

Комплектация

• 1× Arduino Uno R4 Minima

Характеристики

• Модель: Arduino Uno R4 Minima
• Микроконтроллер: Renesas RA4M1
  • Ядро: ARM Cortex-M4
  • Тактовая частота: 48 МГц
  • Flash-память: 256 КБ
  • SRAM-память: 32 КБ
  • EEPROM-память: 8 КБ
• Входное напряжение питания: 5 В
  • Через USB Type-C: 5 В
  • Через пин Vin: 6–24 В
  • Через DC Barrel Jack: 6–24 В
• Напряжение логических уровней: 5 В
• Контакты общего назначения:
  • Всего контактов: 20
  • Контакты с ШИМ: 6
  • Контакты с АЦП: 6
  • Контакты с ЦАП: 1
  • Аппаратные интерфейсы: 1× UART, 1× SPI, 1× I²C, 1× CAN
• Размеры: 69×54×12 мм
