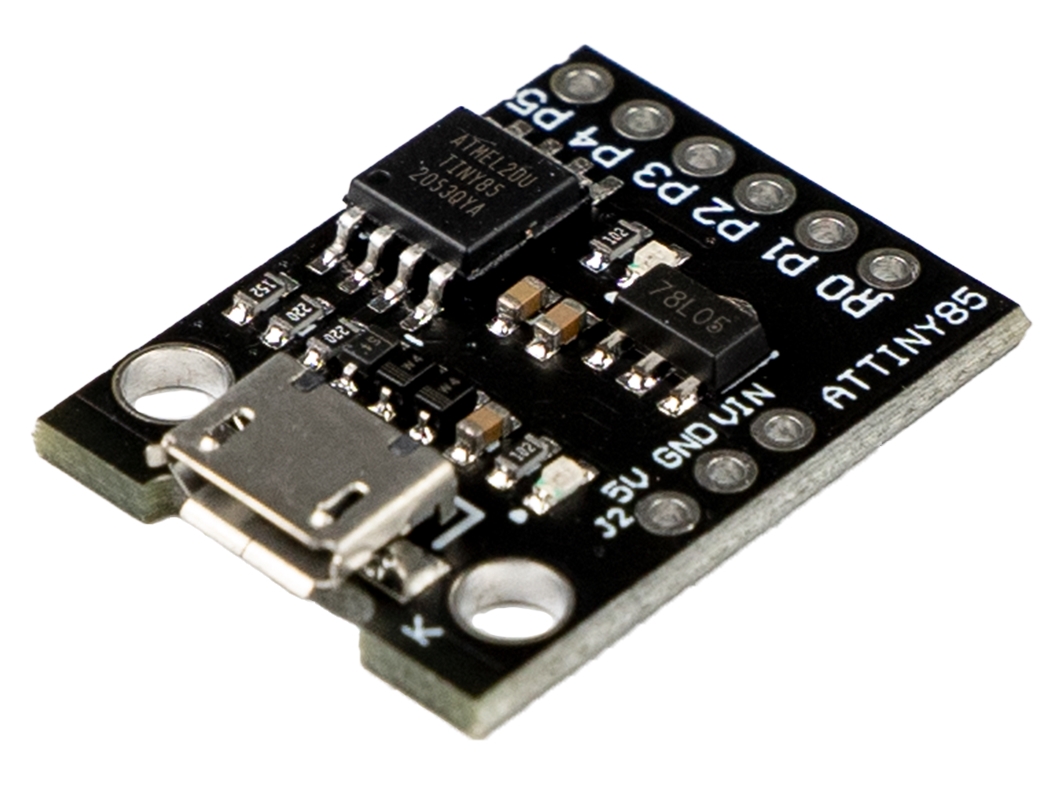

Контроллер Digispark ATtiny85 (USB Micro)

Общие сведения

Digispark Attiny 85 — благодаря своим небольшим размерам является очень полезным и интересным микроконтроллером, благодаря этому может использоваться в небольших компактных устройствах. Не требует дополнительных затрат на программаторы, так как имеет встроенный разъем USB в отличии от arduino pro mini.

Характеристики

• Частота процессора: 8 МГц;
• Объём Flash-памяти: 8 Кб
• Объём RAM: 512 Б;
• Количество выводов: 6;
• Интерфейсы: I2C / SPI;
• Поддержка выводов PWM: 3;

Подключение

Инструкция по подключению и программированию Digispark.

Подробнее о плате

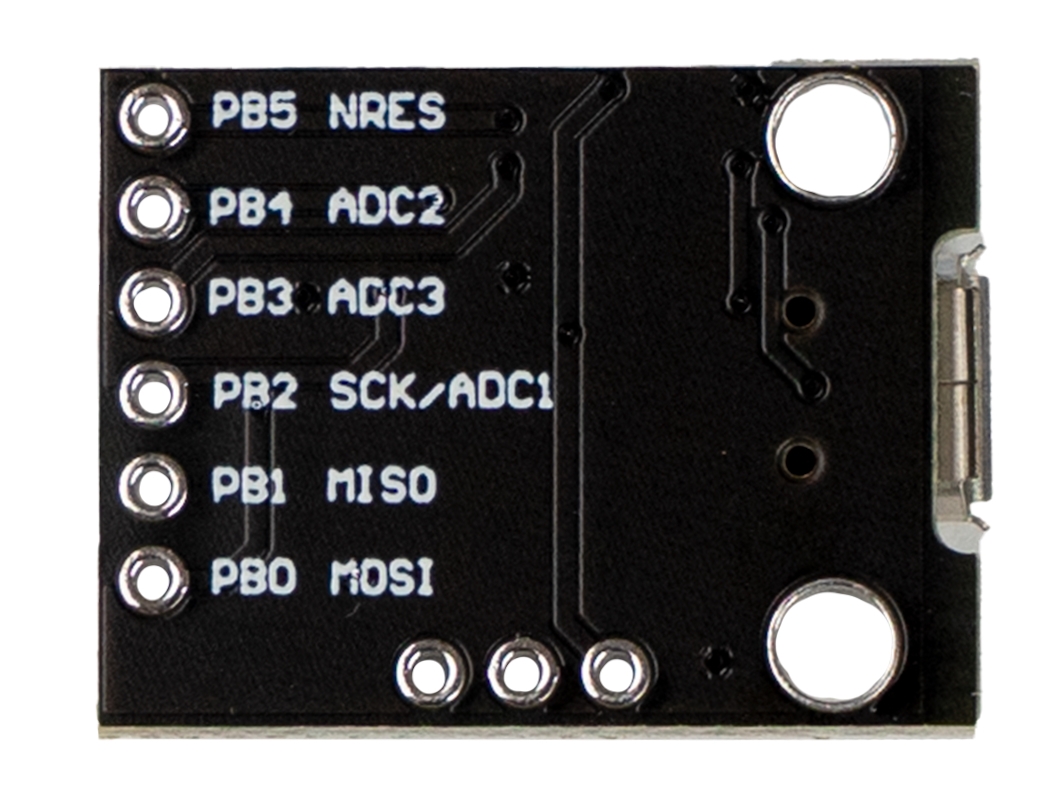

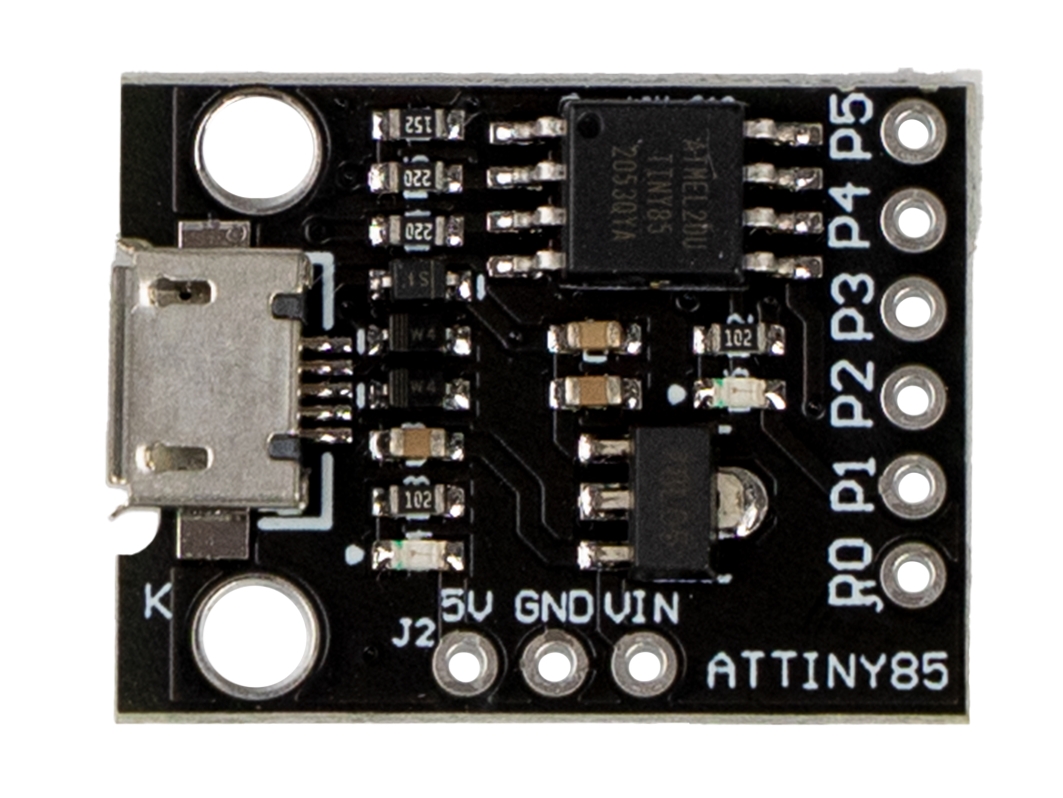

Описание выводов

Все выводы могут быть использованы в качестве цифровых входов/выходов

• Pin 0 → I2C SDA, PWM (LED on Model B)
• Pin 1 → PWM (LED on Model A)
• Pin 2 → I2C SCK, Analog
• Pin 3 → Аналоговый вход (Занят контактом USB+, в случае использования USD)
• Pin 4 → PWM (Занят контактом USB-, в случае использования USD)
• Pin 5 → Аналоговый вход

Digispark поддерживает всех функций, доступные в IDE. Исключением является серийный монитор и запись загрузчика.

Комплектация

• 1х плата Digispark Attiny 85;

Ссылки

• DataSheet;
• Подключение и программирование Digispark;
• Официальная страница;
• Wiki - Установка/настройка программной оболочки Arduino IDE для Windows;
