Arduino Nano (USB CH340 / Type-C / Без ног)

Используйте платформу Arduino Nano с микроконтроллером ATmega328 для создания различных электронных устройств под свою задумку: от банальной гирлянды до системы «Умный дом». Эта версия отличается от привычной Nano только разъёмом: вместо старого mini USB здесь современный USB Type-C.

Особенности

• Компактный форм-фактор для встраивания в проекты с ограниченным пространством.
• Разъём USB Type-C — кабель вставляется любой стороной.
• Встроенный USB-UART преобразователь на чипе CH340.
• Колодки PLS в комплекте — припаиваются под свою задачу.
• Светодиодная индикация питания и передачи данных.

Подробности

Микроконтроллер ATmega328

Платформа Arduino Nano выполнена на микроконтроллере Microchip ATmega328 семейства AVR с тактовой частотой 16 МГц. Процессор обладает тремя видами памяти:

• 32 КБ Flash-памяти, из которых 0,5 КБ используются загрузчиком, который позволяет прошивать Arduino Nano с обычного компьютера через USB. Flash-память постоянна и её предназначение — хранение программ и сопутствующих статичных ресурсов.
• 2 КБ SRAM-памяти, которые предназначены для хранения временных данных, например переменных программы. По сути, это оперативная память платформы. SRAM-память энергозависимая, при выключении питания все данные сотрутся.
• 1 КБ энергонезависимой EEPROM-памяти для долговременного хранения данных, которые не стираются при выключении контроллера. По своему назначению — это аналог жёсткого диска для Arduino.

На текущий момент микроконтроллер Microchip ATmega328 можно встретить в двух модификациях:

• ATmega328P — базовый микроконтроллер на котором выпускалась Arduino Nano с 2010 года по настоящее время.
• ATmega328PB — улучшенный микроконтроллер на котором Arduino Nano стали выходить с 2024 года.

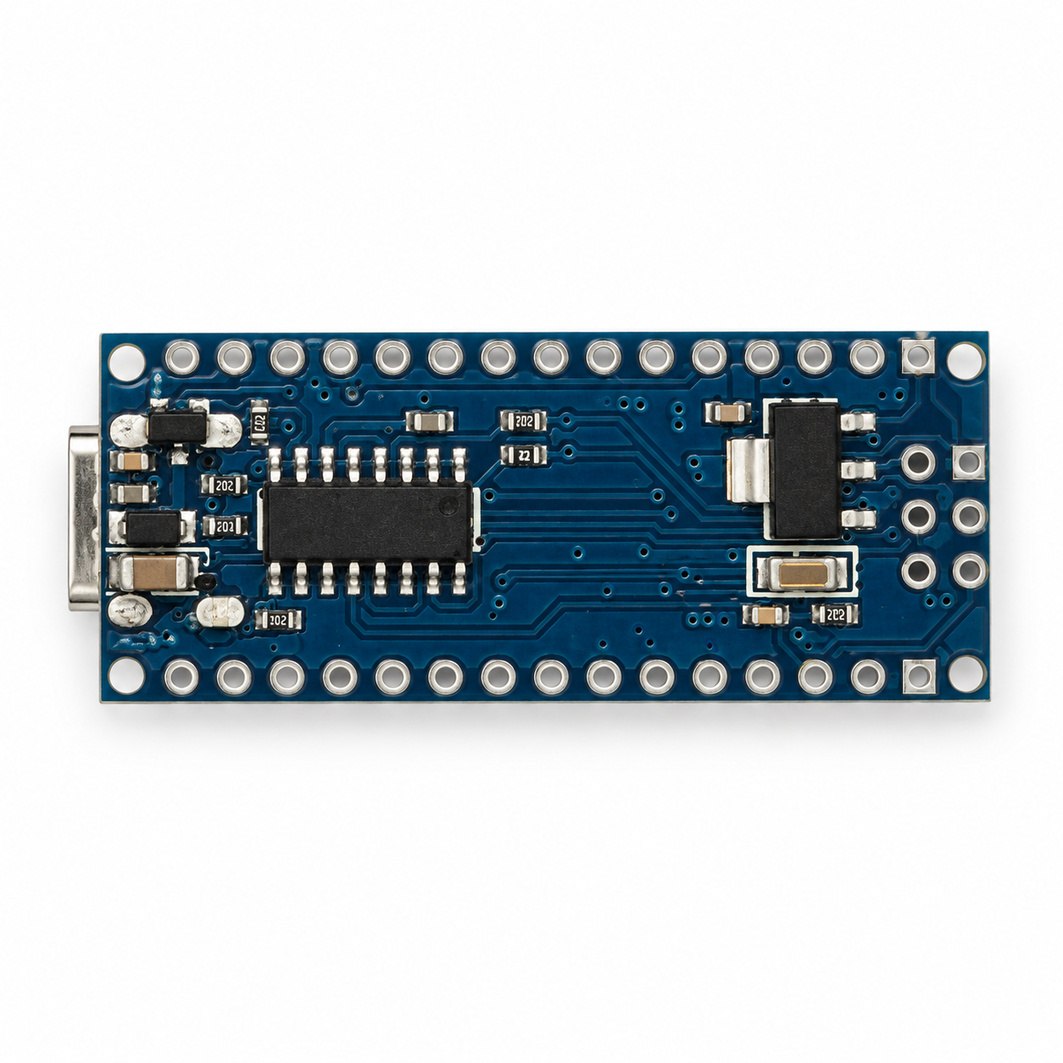

USB-UART преобразователь CH340

Микроконтроллер ATmega328 не содержит USB интерфейса, поэтому для прошивки и коммуникации с ПК на плате присутствует USB-UART преобразователь на чипе CH340. При подключении Arduino Nano к ПК платформа определяется как виртуальный COM-порт.

Питание 5 В и 3,3 В

• 5 В — при питании от USB берётся прямо с разъёма, а при питании через пин Vin его выдаёт стабилизатор на обратной стороне платы. Напряжение выведено на пин 5V.
• 3,3 В — выход встроенного стабилизатора чипа CH340, выведен на пин 3V3. Он слабый: годится для питания маломощного датчика, но не радиомодуля или мотора.

Порт USB Type-C

Разъём USB Type-C предназначен для прошивки и питания платформы Arduino Nano по USB. Для подключения к компьютеру понадобится кабель USB A — USB Type-C.

Кнопка RESET

Кнопка RESET служит для ручного сброса питания — аналог кнопки RESET обычного компьютера.

Подключение и программирование

1. Подключите Arduino Nano к ПК через кабель USB A — USB Type-C.
2. Для программирования платформы Arduino Nano используйте штатную среду Arduino IDE, плата выбирается как обычная «Arduino Nano». Весь процесс установки и настройки читайте в нашем руководстве по Arduino IDE.
3. Если при подключении контроллера Arduino Nano в Arduino IDE не появляется новый COM-порт, установите драйвер USB-UART преобразователя CH340 для Windows 7 или Windows 10.

Питание

Для питания платформы Arduino Nano можно использовать порт USB Type-C или контакт Vin. Источник определяется автоматически.

• При питании через USB используйте блок питания на 5 В с USB-выходом и кабель USB A — USB Type-C.
• При питании через пин Vin — используйте источник с выходным напряжением от 7 до 12 В. Например блок питания на 9 В или 12 В.

Распиновка

На плате Arduino Nano расположены два ряда по 15 контактов и 6 дублирующих контактов на разъёме ICSP для подключения питания, дополнительных модулей и сенсоров.

• Всего физических контактов: 36 (15 + 15 + 6)
• Контакты ввода-вывода GPIO: 20
• Контакты ввода GPI: 2
• Контакты с ШИМ: 6 с разрядностью 8 бит
• Контакты с АЦП: 8 с разрядностью до 10 бит
• Аппаратные интерфейсы: 1× UART, 1× SPI, 1× I²C

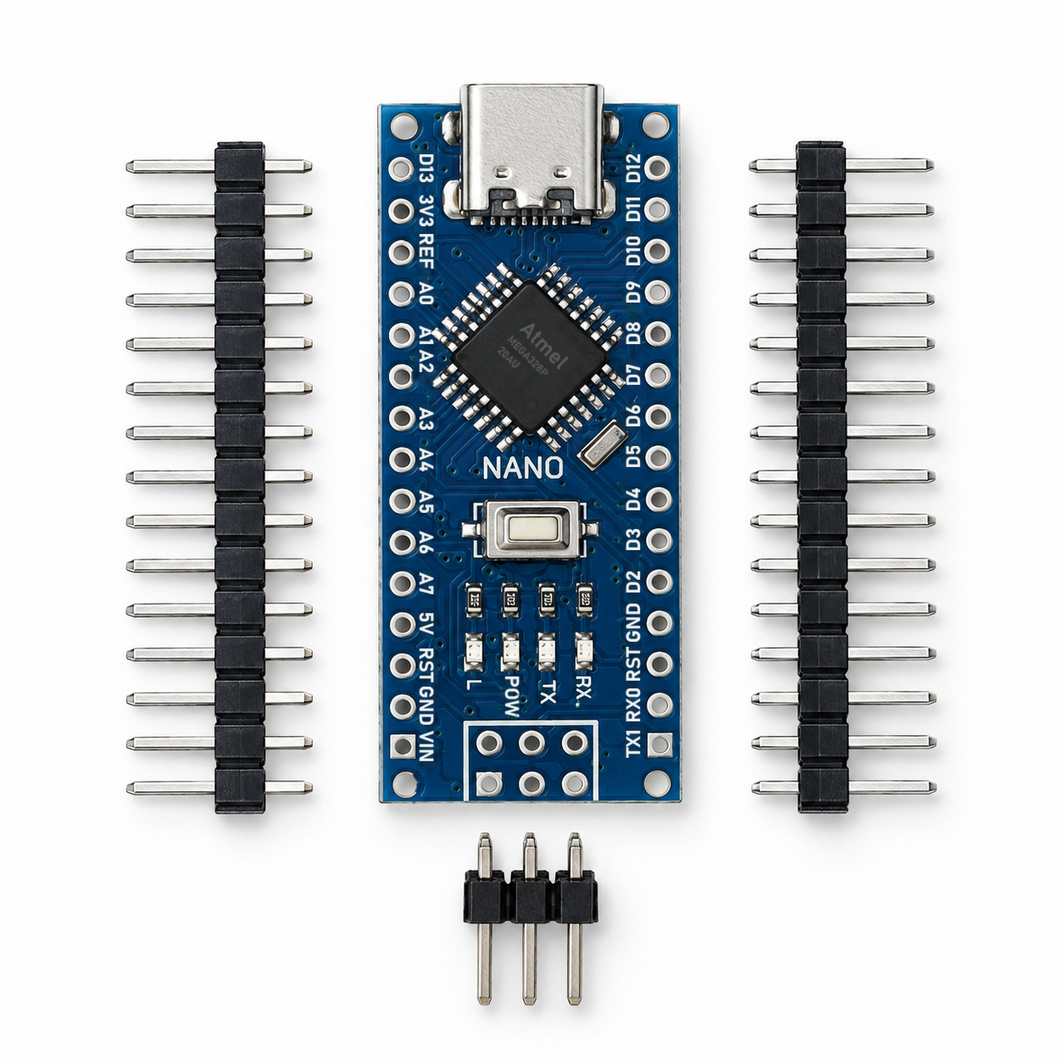

Расположение выводов такое же, как у привычной Arduino Nano с разъёмом mini USB, — на рисунке нарисована именно она, отличается только разъём USB.

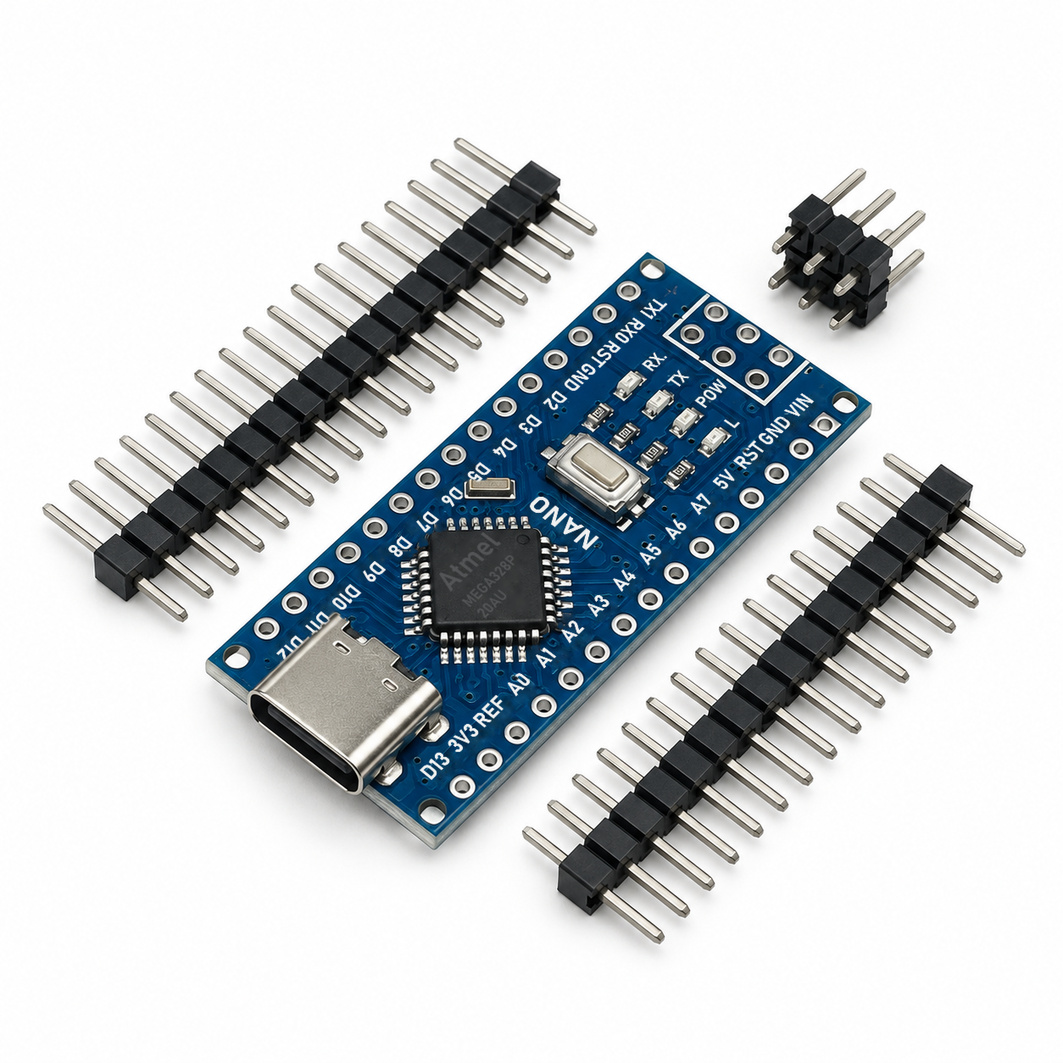

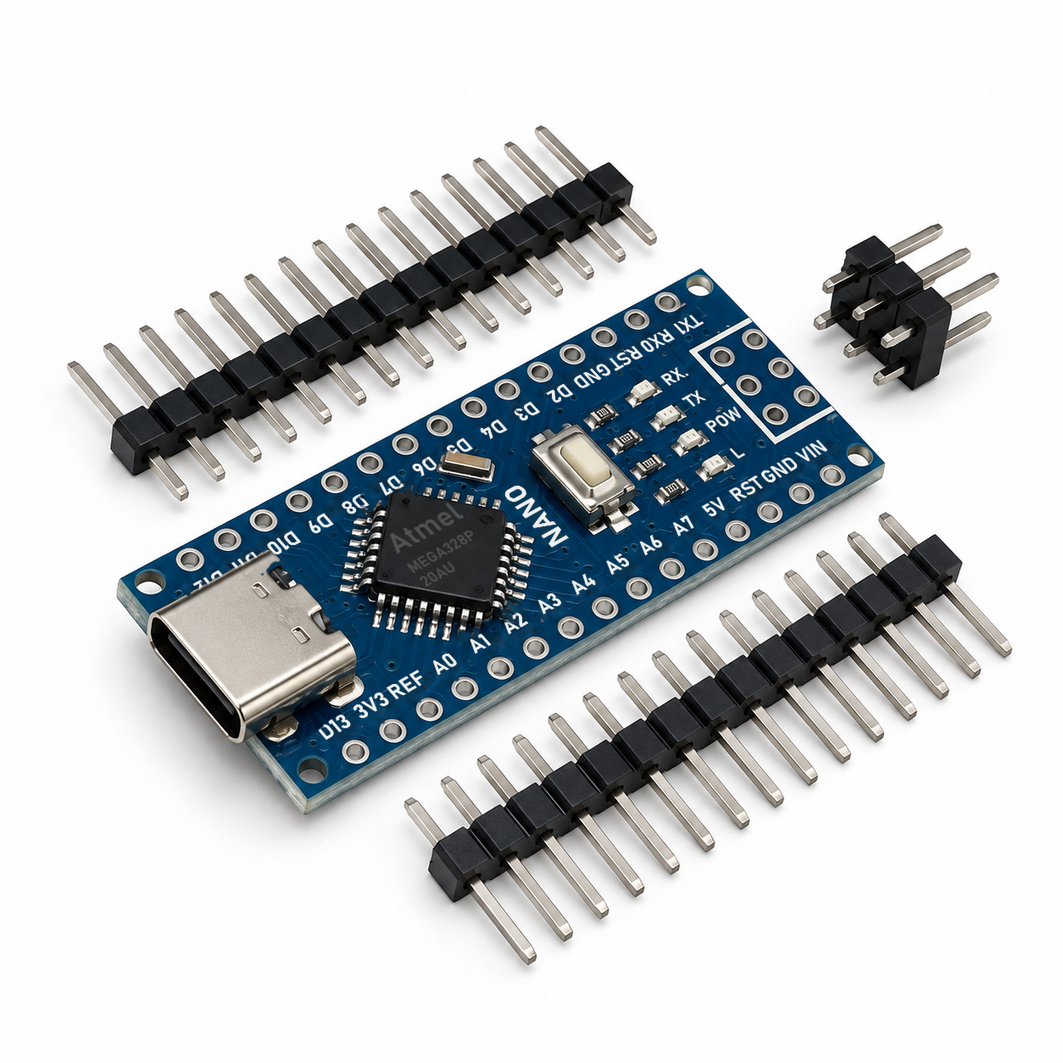

Штыревые колодки PLS лежат в комплекте, но не припаяны: их можно впаять ножками вниз под макетную плату, ножками вверх под провода «мама» или не ставить вовсе и припаять провода прямо к плате.

Возможные дополнения

Обратите внимания на ряд дополнительных позиций, которые возможно вам понадобятся:

• Кабель USB A — USB Type-C — для подключения платформы Arduino Nano к ПК по USB.
• Trema Shield Nano или Trema Shield Nano Compact — для удобного и комфортного подключения Trema-модулей.
• Конструктор ПВХ — поможет собрать весь ком из электроники и проводов в один общий механизм, а также придаст вашему устройству компактный и эстетичный вид.

Доступные альтернативы

Данная Arduino Nano поставляется с разъёмом USB Type-C и без распаянных колодок PLS (колодки в комплекте), а в качестве USB-UART преобразователя распаян чип CH340. В нашем магазине также есть различные модификации контроллеров семейства Nano с небольшими отличиями:

• Arduino Nano (USB CH340 / Без ног) — платформа Nano с разъёмом mini USB, без распаянных колодок PLS и чипом CH340 в качестве USB-UART преобразователя.
• Arduino Nano (USB CH340 / С ногами) — платформа Nano c распаянными колодками PLS и чипом CH340 в качестве USB-UART преобразователя.
• Arduino Nano (USB FT232 / С ногами) — платформа Nano c распаянными колодками PLS и чипом FT232R в качестве USB-UART преобразователя.
• Arduino Nano ATmega328PB (USB CH340 / Без ног) — платформа Nano на улучшенном микроконтроллере ATmega328PB.

Комплектация

• 1× Arduino Nano (USB CH340 / Type-C / Без ног)
• 2× Штыревая колодка PLS на 15 контактов
• 1× Штыревая колодка 2 × 3 контакта для разъёма ICSP

Характеристики

• Модель: Arduino Nano (USB CH340 / Type-C / Без ног)
• Разъём USB: Type-C
• Интерфейс USB-UART: CH340
• Микроконтроллер: ATmega328P / ATmega328PB
• Ядро: AVR
• Тактовая частота: 16 МГц
• Flash-память: 32 КБ
• SRAM-память: 2 КБ
• EEPROM-память: 1 КБ
• Входное напряжение питания:
  • Через USB: 5 В
  • Через пин Vin: 7–12 В
• Напряжение логических уровней: 5 В
• Контакты общего назначения:
  • Всего физических контактов: 36 (15 + 15 + 6)
  • Контакты ввода-вывода GPIO: 20
  • Контакты ввода GPI: 2
  • Контакты с ШИМ: 6 с разрядностью 8 бит
  • Контакты с АЦП: 8 с разрядностью до 10 бит
  • Аппаратные интерфейсы: 1× UART, 1× SPI, 1× I²C
• Колодки PLS: в комплекте, не припаяны
