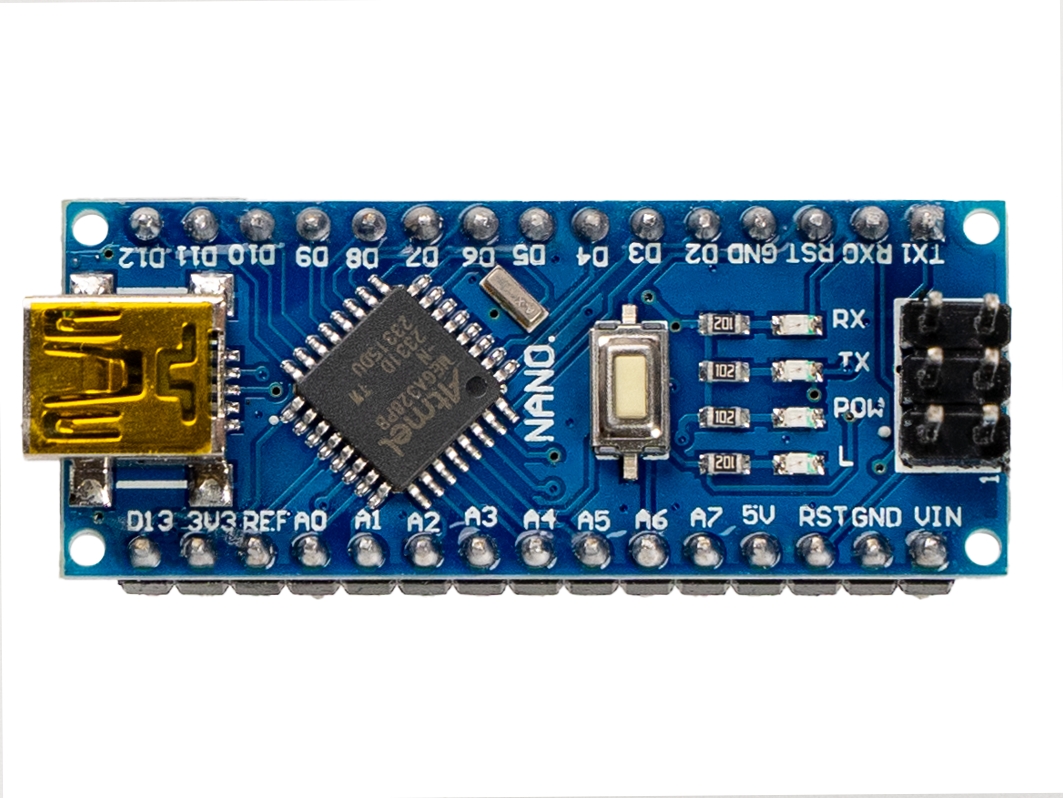

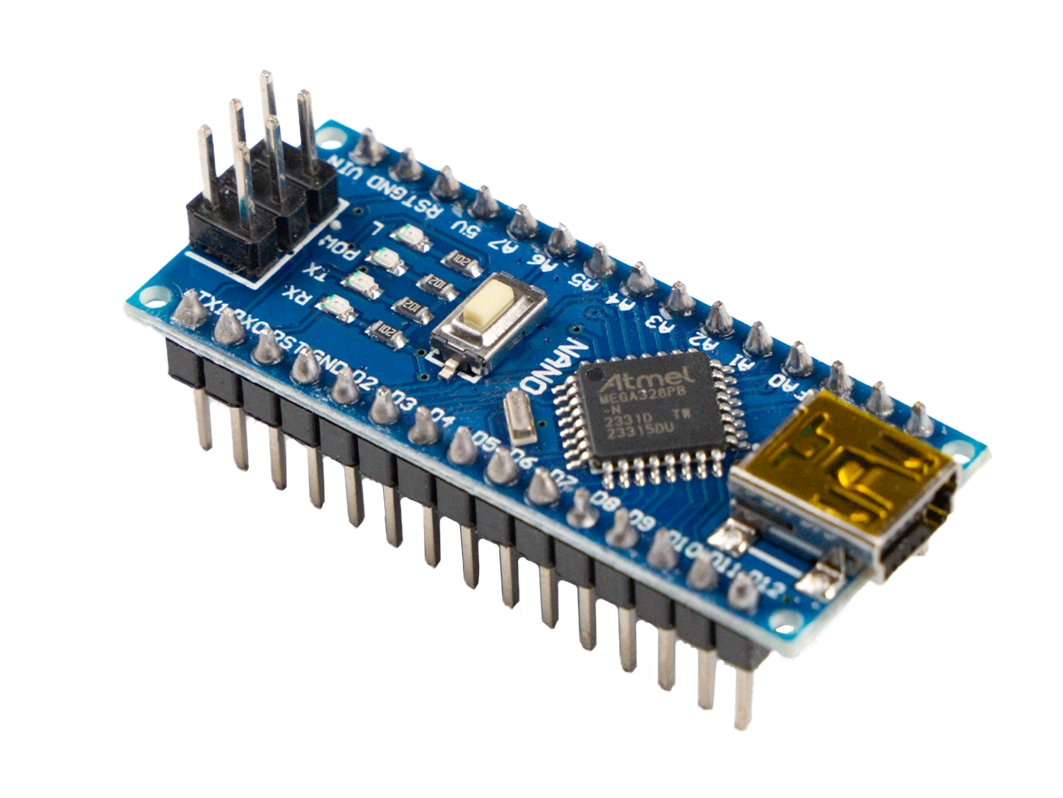

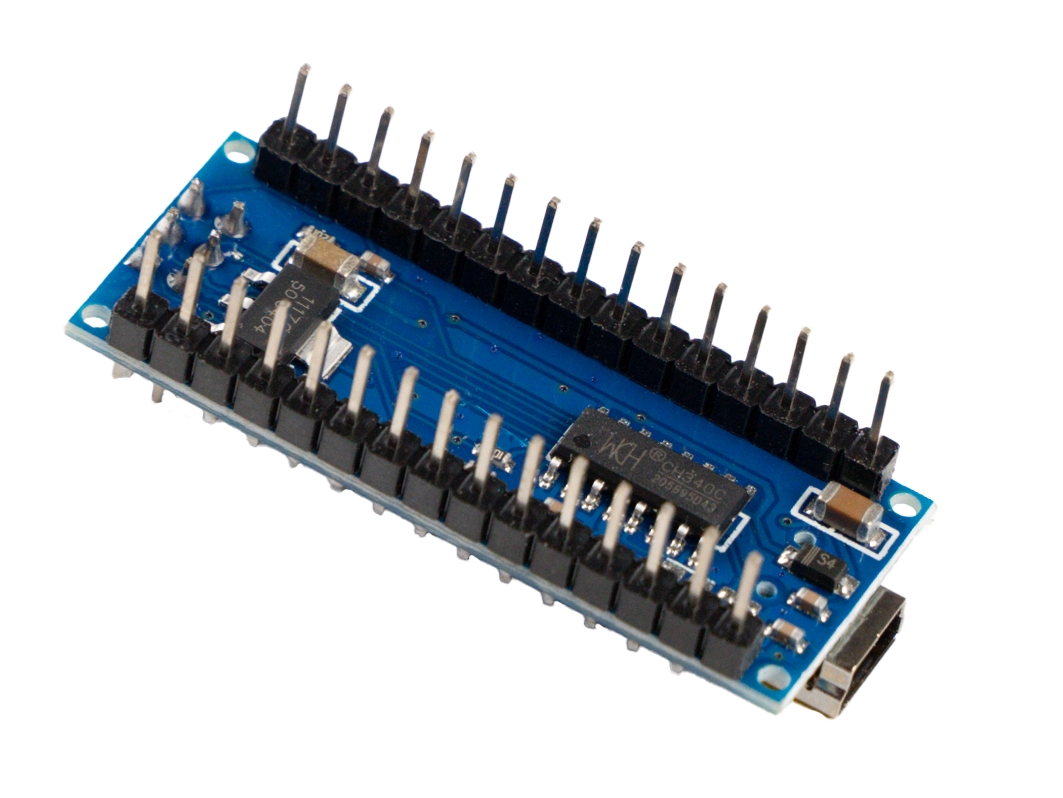

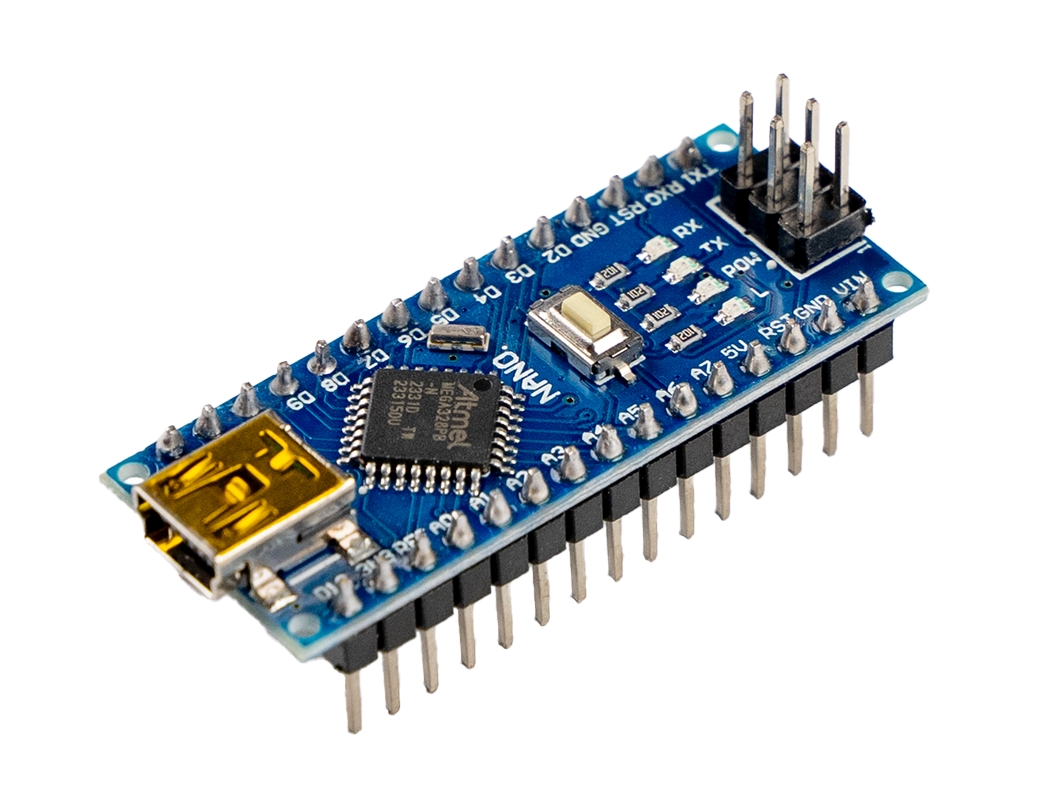

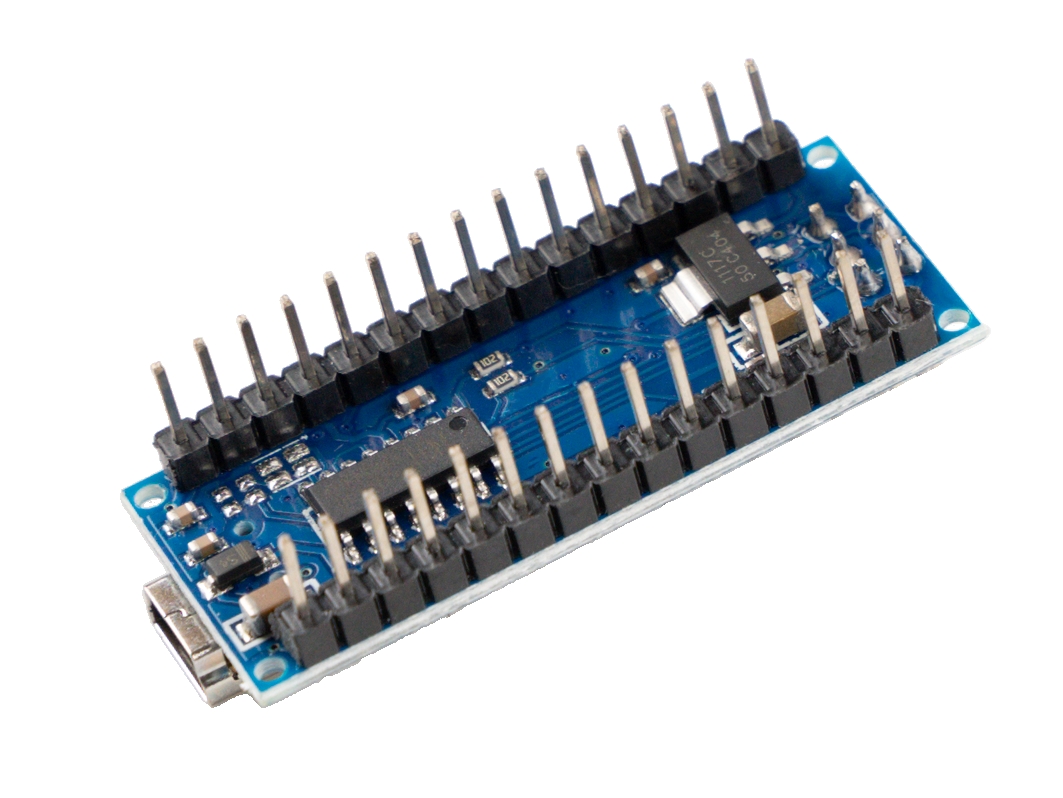

Arduino Nano ATmega328PB (USB CH340 / С ногами)

Используйте платформу Arduino Nano с микроконтроллером ATmega328PB для создания различных электронных устройства под свою задумку: от банальной гирлянды до системы «Умный дом». Простота и дружелюбность Arduino позволяет использовать плату от начинающего мейкера до опытного разработчика.

Arduino Nano ATmega328P vs ATmega328PB

Arduino Nano ATmega328PB выполнена на микроконтроллере ATmega328PB и является улучшенной версией привычной Arduino Nano на микроконтроллере ATmega328P.

Подробности

Рассмотрим основные плюшки платы Arduino Nano ATmega328PB (USB CH340 / Без ног):

Микроконтроллер ATmega328PB

Платформа Arduino Nano ATmega328PB выполнена микроконтроллере Microchip ATmega328PB семейства AVR с тактовой частотой 16 МГц. Процессор обладает тремя видами памяти:

• 32 КБ Flash-памяти, из которых 0,5 КБ используются загрузчиком, который позволяет прошивать Arduino Nano с обычного компьютера через USB. Flash-память постоянна и её предназначение — хранение программ и сопутствующих статичных ресурсов.
• 2 КБ SRAM-памяти, которые предназначены для хранения временных данных, например переменных программы. По сути, это оперативная память платформы. SRAM-память энергозависимая, при выключении питания все данные сотрутся.
• 1 КБ энергонезависимой EEPROM-памяти для долговременного хранения данных, которые не стираются при выключении контроллера. По своему назначению — это аналог жёсткого диска для Arduino.

USB-UART преобразователь CH340

Микроконтроллер ATmega328PB не содержит USB интерфейса, поэтому для прошивки и коммуникации с ПК на плате присутствует USB-UART преобразователь на чипе CH340. При подключении Arduino Nano к ПК платформа определяется как виртуальный COM-порт.

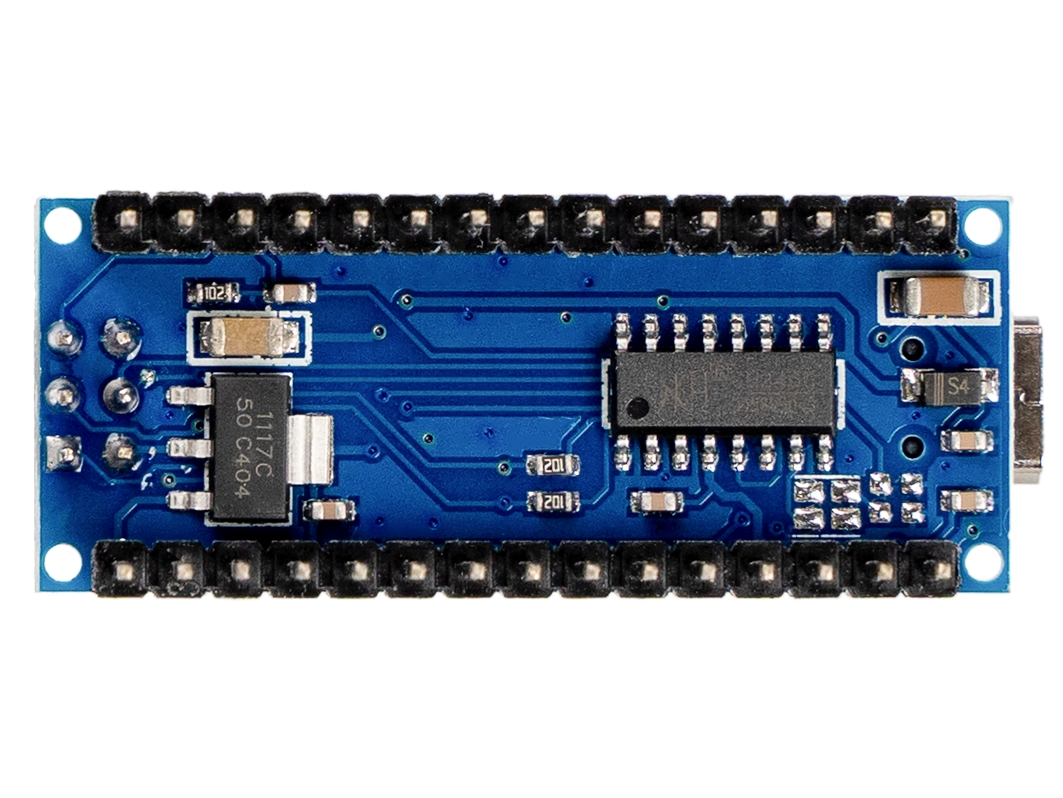

Преобразователи питания

На плате расположено два преобразователя питания:

• DC-DC на 5 В — выполнен на чипе AMS1117-5. Максимальный выходной ток 1 А.
• DC-DC на 3,3 В — встроен в USB-UART преобразователь CH340. Максимальный выходной ток 30 мА.

Порт USB Mini

Разъём USB Mini предназначен для прошивки и питания платформы Arduino Nano по USB. Для коммуникации понадобится кабель USB Mini.

Кнопка RESET

Кнопка RESET служит для ручного сброса питания — аналог кнопки RESET обычного компьютера.

Подключение и программирование

1. Подключите Arduino Nano к ПК через кабель USB Mini.
2. Для программирования платформы Arduino Nano используйте штатную среду Arduino IDE. Весь процесс установки и настройки читайте в нашем руководстве по Arduino IDE.
3. По умолчанию IDE настроена только на штатные AVR-платы. Для работы с платформой Arduino Nano на микроконтроллере ATmega328PB — добавьте в менеджере плат поддержку платформ Arduino Nano ATmega328PB.
4. Если при подключении контроллера Arduino Nano в Arduino IDE не появляется новый COM-порт, установите драйвер USB-UART преобразователя для Windows 7 или Windows 10.

Питание

Для питания платформы Arduino Nano можно использовать порт USB или контакт Vin. Источник определяется автоматически.

• При питании через USB используйте блок питания на 5 В с USB-выходом и кабель USB.
• При питании через пин Vin — используйте источник с выходным напряжением от 7 до 12 В. Например блок питания на 9 В или 12 В.

Возможные дополнения

Обратите внимания на ряд дополнительных позиций, которые возможно вам понадобятся:

• Кабель USB Mini — для подключения платформы Arduino Uno R3 к ПК по USB.
• Trema Shield Nano или Trema Shield Nano Compact — для удобного и комфортного подключения Trema-модулей.
• Конструктор ПВХ — поможет собрать весь ком из электроники и проводов в один общий механизм, а также придаст вашему устройству компактный и эстетичный вид.

Доступные альтернативы

Мы предлагаем Arduino Nano ATmega328PB в двух вариантах:

• Arduino Nano ATmega328PB (С ногами) — пригодится для прототипирования на макетной плате.
• Arduino Nano ATmega328PB (Без ног) — пригодится для мобильных проектов, где каждый миллиметр на счету.

Arduino Nano ATmega328PB выполнена на микроконтроллере ATmega328PB. В нашем магазине также доступны платформы на привычном микроконтроллере ATmega328P.

• Arduino Nano (С ногами)
• Arduino Nano (Без ног)

Распиновка

На плате Arduino Nano расположены два ряда по 15 контактов и 6 дублирующих контактов на разъёме ICSP для подключения питания, дополнительных модулей и сенсоров.

• Всего физических контактов: 36 (15 + 15 + 6)
• Контакты ввода-вывода GPIO: 22
• Контакты с ШИМ: 9 с разрядностью 8 бит
• Контакты с АЦП: 8 с разрядностью до 10 бит
• Аппаратные интерфейсы: 2× UART, 2× SPI, 1× I²C

Габаритный чертёж

Комплектация

• 1× Arduino Nano ATmega328PB (С ногами)

Характеристики

• Модель: Arduino Nano ATmega328PB (С ногами)
• Интерфейс USB-UART: CH340
• Микроконтроллер: ATmega328PB
• Ядро: AVR
• Тактовая частота: 16 МГц
• Flash-память: 32 КБ
• SRAM-память: 2 КБ
• EEPROM-память: 1 КБ
• Входное напряжение питания: 5 В
  • Через USB: 5 В
  • Через пин Vin: 7–12 В
• Напряжение логических уровней: 5 В
• Контакты общего назначения:
  • Всего физических контактов: 36 (15 + 15 + 6)
  • Контакты ввода-вывода GPIO: 22
  • Контакты с ШИМ: 9 с разрядностью 8 бит
  • Контакты с АЦП: 8 с разрядностью до 10 бит
  • Аппаратные интерфейсы: 2× UART, 2× SPI, 1× I²C

Ресурсы

Мы также рекомендуем к чтению ссылки на статьи, документации и другие вспомогательные материалы по платформе Arduino Nano ATmega328PB.

Инструкции

• Руководство по использованию платформы Arduino Nano на микроконтроллере ATmega328PB
• Установка и настройка среды Arduino IDE
• Установка и настройка визуальной среды разработки mBlock
• Драйвер на USB-UART преобразователь CH340
• Установка драйвера USB CH340 для Windows 7
• Установка драйвера USB CH340 для Windows 10

Документация

• Datasheet на микроконтроллер ATmega328PB
• Datasheet на USB-UART преобразователь CH340
• Datasheet на преобразователь питания AMS1117-5V на 5 В
