Макетная плата-переходник TSOP 8-56 0.8мм, TSOP 8-56 0.635мм в 2.54мм

Общие сведения

Плата-переходник SMD → 2,54 мм — на неё припаивают микросхему для поверхностного монтажа, и её выводы оказываются на отверстиях с привычным шагом 2,54 мм. Дальше переходник с гребёнкой ставят в макетку или впаивают в плату. Так можно проверить на макетке микросхемы памяти в корпусах TSOP.

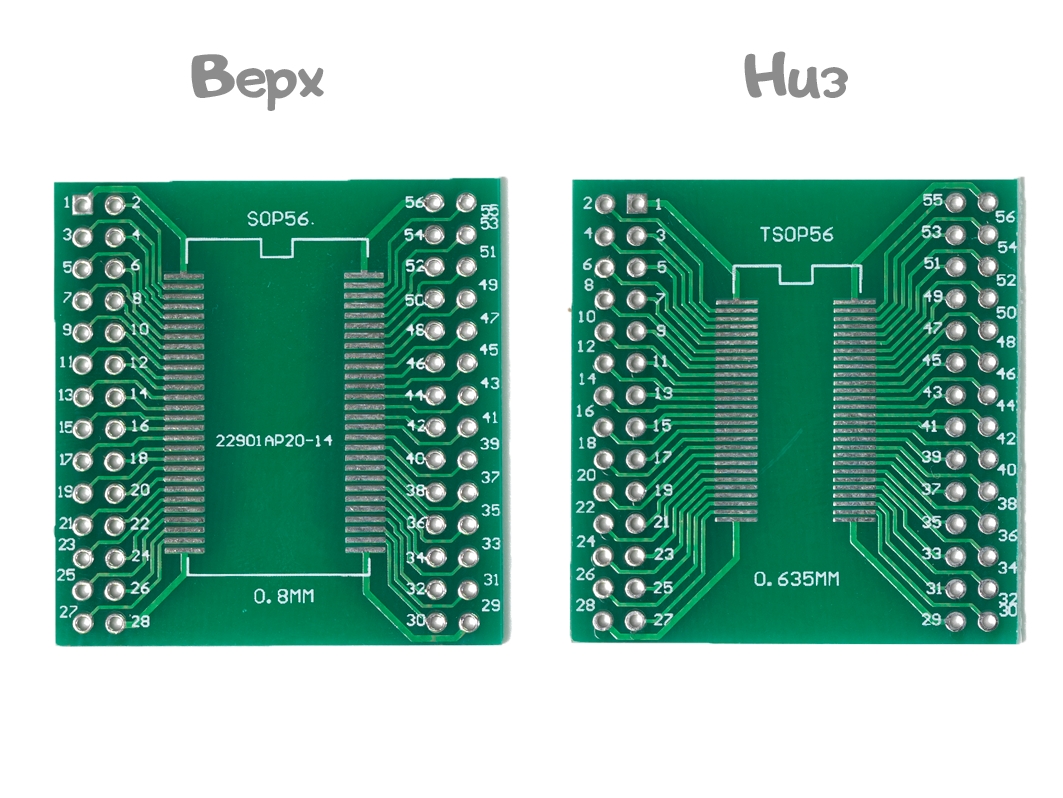

Площадки у переходника на двух сторонах разные: с одной стороны TSOP на 8–56 выводов, шаг 0,8 мм, с другой — TSOP на 8–56 выводов, шаг 0,635 мм. Выводы пронумерованы, отверстия подписаны теми же номерами.

Характеристики

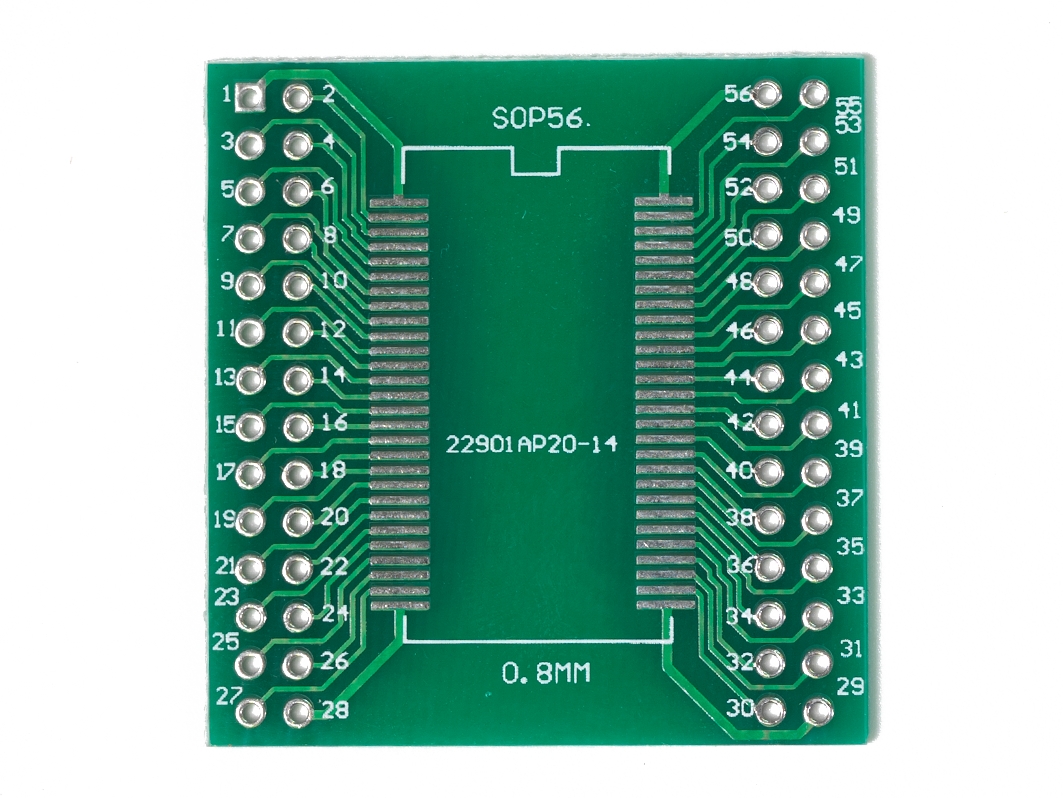

• Сторона 1: TSOP на 8–56 выводов, шаг 0,8 мм;

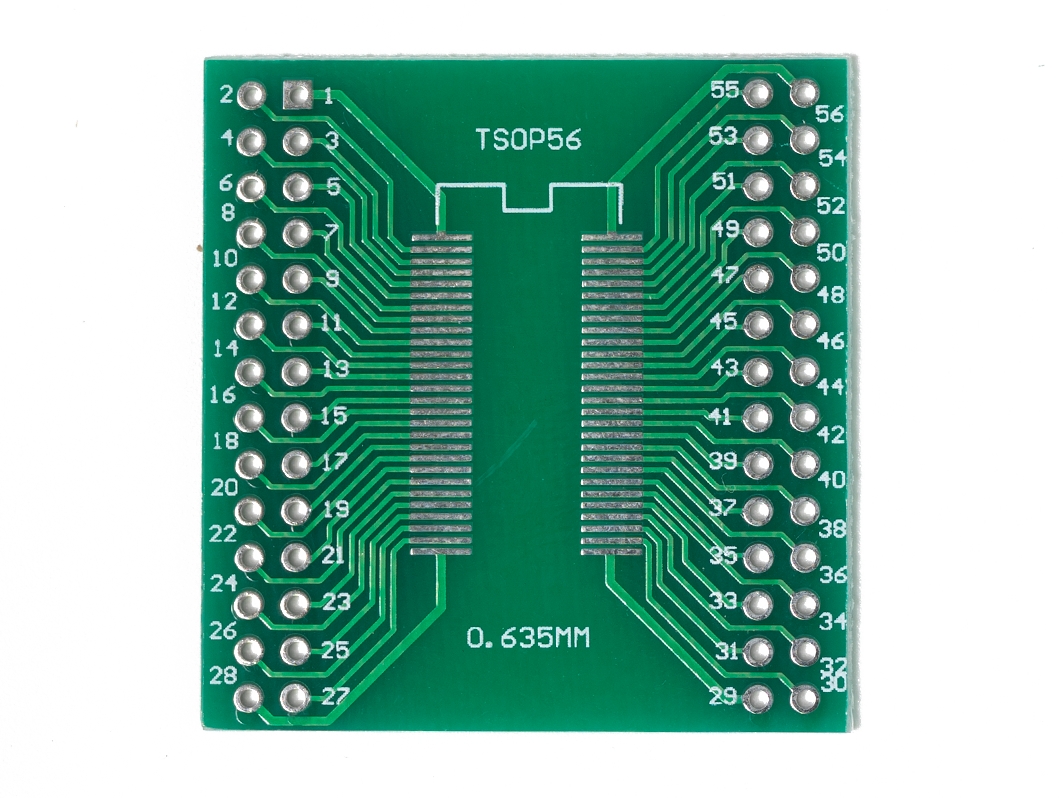

• Сторона 2: TSOP на 8–56 выводов, шаг 0,635 мм;
• Отверстия: шаг 2,54 мм, пронумерованы;
• Гребёнки в комплект не входят.

Как распаять

• Найдите первый вывод микросхемы (точка или срез на корпусе) и совместите его с площадкой 1 на переходнике.
• Сначала прихватите два противоположных угловых вывода, проверьте, что все выводы легли на свои площадки, и только потом пропаивайте остальные.
• Мелкий шаг паяют с флюсом: им смачивают площадки и проводят жалом вдоль ряда. Лишний припой между выводами снимают оплёткой.
• После пайки прозвоните соседние выводы мультиметром: перемычку из припоя на шаге 0,5–0,65 мм глазом видно не всегда.

Что пригодится вместе

• Штыревой разъём 1 × 40 — гребёнки под отверстия;
• Флюс ЛТИ-120 и оплётка для удаления припоя;
• Breadboard Half — макетка для переходника с гребёнками;
• Переходники под другие корпуса: SOP-8, SOP 4–14 выводов, SOP 4–16 выводов, SOP 4–20 выводов, SOP 4–24 вывода.

Комплектация

• 1× плата-переходник (без гребёнок).
