Датчик кислотности жидкости (pH-метр) с дисплеем, RS485 / Modbus

Общие сведения

Датчик кислотности жидкости (pH-метр) RS485 / Modbus с дисплеем - является устройством для измерения водородного показателя жидкости (показателя pH), характеризующего её кислотность, в диапазоне от 0 pH до 14 pH. Рассчитанную кислотность можно получать по протоколу Modbus шины RS485.

Датчик обеспечивает гальваническую развязку разъема щупа и разъема шины с питанием, что гарантирует отсутствие влияния и реакции щупа на другие устройства измерения жидкости.

Четырёхразрядный LED дисплей выводит показания кислотности в режиме реального времени.

Устройство можно использовать для анализа жидкостей используемых в аквариумах, системах водоснабжения, гидропонных установках и т.д. Датчик легко подключается сетевым кабелем через разъем RJ45.

В соответствии с протоколом Modbus, широко применяемому в промышленности, к одной шине RS485 можно подключить до 247 pH-метров. Адрес устройства (по умолчанию 0x04) назначается программно и хранится в его энергонезависимой памяти. Все устройства на шине должны иметь уникальный адрес.

В комплекте поставляется измерительный pH-щуп с разъёмом BNC, который является расходным материалом. Со временем ухудшается его чувствительность и сдвигается значение pH при нулевом потенциале на выводах. Влияние этих изменений на точность показаний исключается после выполнения калибровки датчика с использованием буферных растворов.

Для датчика можно приобрести дополнительные (запасные) измерительные pH-щупы, в пластиковом или стеклянном корпусе.

Датчик способен работать с pH-щупами положительного диапазона измерений (0...65 pH) с чувствительностью (крутизной водородной характеристики) от 10мВ/pH до 1100мВ/ΔpH, где ΔpH - весь диапазон измерений щупа. Например, для щупа с диапазоном 0...14pH, допустимая крутизна от 10мВ/pH до 1100/(14-0) = 78,57мВ/pH. После подключения нового щупа необходимо произвести калибровку датчика кнопкой или программно. В процессе калибровки датчик автоматически определит все параметры щупа.

Подробнее о датчике.

Характеристики

• Напряжение питания: от 12 до 24 В постоянного тока (разъем RJ45).
• Ток потребляемый датчиком: до 100 мА (при свечении всех сегментов дисплея).
• Интерфейс: RS485 / Modbus.
• Скорость шины: 4800 / 9600 / 19200 / 38400 / 57600 бит/с.
• Настройки шины: 8N1 (8 бит данных, без проверки чётности, 1 стоп-бит).
• Адрес на шине: устанавливается программно (по умолчанию 0x04).
• Диапазон измерений водородного показателя: от 0 до 14 pH
• Рабочая температура: от 0 до +60 °С.

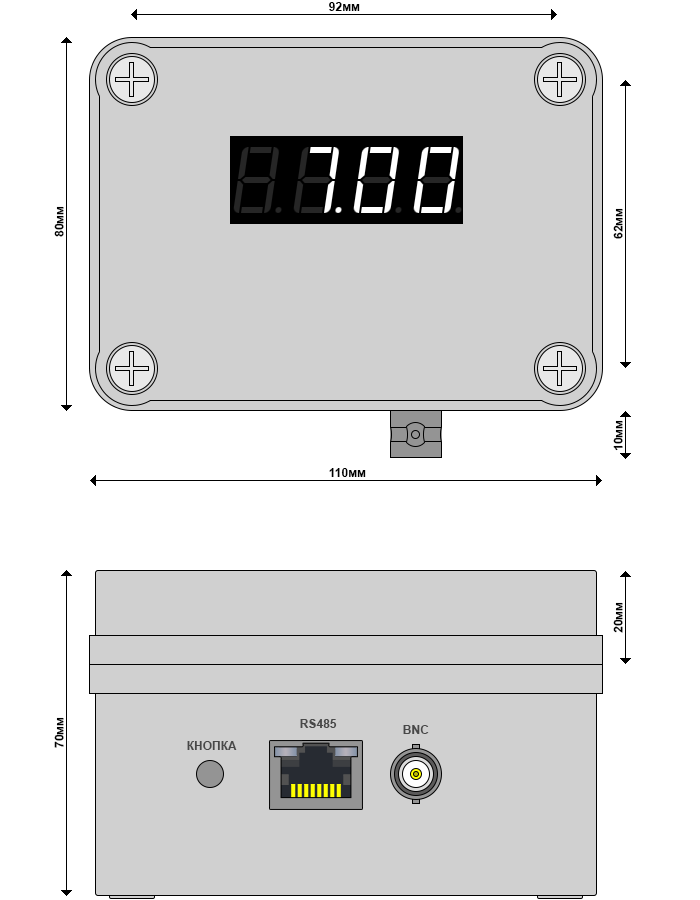

• Габариты: 100 x 70 x 40 мм.
• Вес: ? г.

Подключение

На корпусе датчика pH-метра имеется 2 разъёма: RJ45 и BNC:

• Разъем RJ45 - для подключения датчика к контроллеру по шине RS485.

• Разъем BNC - для подключения измерительного щупа.

Для подключения используйте кабель витой пары патч-корд и конвертер UART-RS485.

Инструкция по подключению.

Специально для pH-метра RS485 / Modbus, нами разработана библиотека iarduino_MB_pH которая работает совместно с библиотекой iarduino_Modbus.

Инструкция по установке библиотек.

Комплектация

• 1x Датчик кислотности жидкости (pH-метр) RS485 / Modbus с дисплеем.
• 1x pH-щуп (электрод) с разъёмом BNC.

Ссылки

• Wiki - Руководство по использованию pH-метра RS485 / Modbus.
• Wiki - Датчик кислотности жидкости (pH-метр) RS485 / Modbus - Datasheet.
• Wiki - Работа с протоколом Modbus RTU/ASCI по шине RS485.
• Библиотека iarduino_Modbus.
• Библиотека iarduino_MB_pH.
• Wiki - Установка библиотек в Arduino IDE.
• Щуп pH-метра E-201-C, BNC (пластиковый) для Arduino.
• Щуп pH-метра E-201-C, BNC (стеклянный) для Arduino.
