Шлейф JST SH1.0 «Мама» – Dupont «Мама» (7 pin, 20 см)

В DIY-мире нет общего стандарта подключения между собой модулей, датчиков и контроллеров. В итоге каждый производитель электроники хаотично «лепит» самые разнообразные разъёмы на свою продукцию. А все трудности коммуникации модулей ложатся на плечи разработчика.

Однако среди общей массы явно выделяются разъёмы JST, которые занимают значительную процентную часть коннекторов. Соединительный шлейф JST SH1.0 «Мама» – Dupont «Мама» содержит разъём из JST-коллекции и пригодится при коммуникации разнообразной электроники.

Подробности

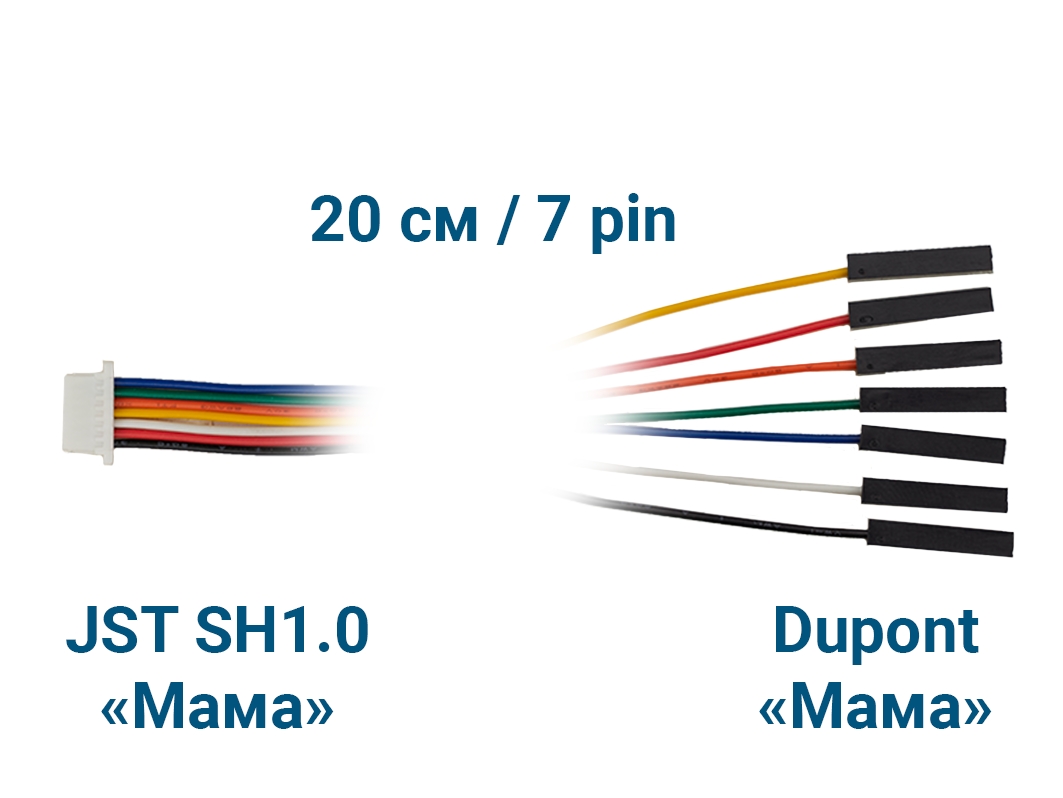

Соединительный шлейф JST SH1.0 «Мама» – Dupont «Мама» состоит из семи проводов длиной 20 см.

• С одной стороны все провода шлейфа обжаты в разъём JST семейства SH c семью контактами под штырь, который принято называть «Мама» или «Female». Шаг контактов в семействе SH равен 1 мм.
• С противоположной стороны каждый провод из шлейфа обжат коннектором Dupont BLS-1 с гнездом под штырь, который принято называть «Мама» или Female. Раздельные корпуса Dupont обеспечивают универсальность в коммуникации — провода можно подключать по одному, менять местами и соединять с нужными пинами контроллера, модуля или макетки в любой последовательности.

Возможные дополнения

Обратите внимания на ряд дополнительных позиций, которые возможно вам понадобятся:

• Разъём JST SH1.0 «Папа» (7 pin) — ответная часть для коннектора JST SH1.0 «Мама».
• Соединительные провода — ответная часть для коннекторов Dupont «Мама».
• Пинцет TLS-12 — для аккуратной вставки и извлечения разъёмов JST.

Доступные альтернативы

Семейство шлейфов JST SH1.0 «Мама» – Dupont «Мама» включает в себя модели коннекторов от 2 до 10 контактов.

• Шлейф JST SH1.0 «Мама» – Dupont «Мама» (2 pin, 20 см)
• Шлейф JST SH1.0 «Мама» – Dupont «Мама» (3 pin, 20 см)
• Шлейф JST SH1.0 «Мама» – Dupont «Мама» (4 pin, 20 см)
• Шлейф JST SH1.0 «Мама» – Dupont «Мама» (5 pin, 20 см)
• Шлейф JST SH1.0 «Мама» – Dupont «Мама» (6 pin, 20 см)
• Шлейф JST SH1.0 «Мама» – Dupont «Мама» (7 pin, 20 см)
• Шлейф JST SH1.0 «Мама» – Dupont «Мама» (8 pin, 20 см)
• Шлейф JST SH1.0 «Мама» – Dupont «Мама» (9 pin, 20 см)
• Шлейф JST SH1.0 «Мама» – Dupont «Мама» (10 pin, 20 см)

Комплектация

• 1× Шлейф JST SH1.0 «Мама» – Dupont «Мама» (7 pin, 20 см)

Характеристики

• Модель: Шлейф JST SH1.0 «Мама» – Dupont «Мама» (7 pin, 20 см)
• Количество проводов: 7
• Длина шлейфа: 20 см
• Разъём JST SH1.0:
  • Исполнение: «Мама» / Female
  • Количество контактов: 7
  • Шаг контактов: 1 мм
  • Все контакты объединены в один пластиковый корпус
• Разъём Dupont:
  • Исполнение контактов: «Мама» / Female
  • Количество контактов: 7
  • Каждый контакт установлен в отдельный пластиковый корпус

Документация

• Datasheet на разъём JST SH
