В DIY-мире нет общего стандарта подключения между собой модулей, датчиков и контроллеров. В итоге каждый производитель электроники хаотично «лепит» самые разнообразные разъёмы на свою продукцию. А вся тягости коммуникации модулей ложатся на плечи разработчика.
Однако среди общей массы явно выделяются разъёмы JST, которые занимают значительную процентную часть коннекторов. Разъём JST XH-3 с проводами входит в общую коллекцию JST-разъёмов и станет отличным кирпичиком для создания уникального переходника конкретно для вашего случая.
Подробности

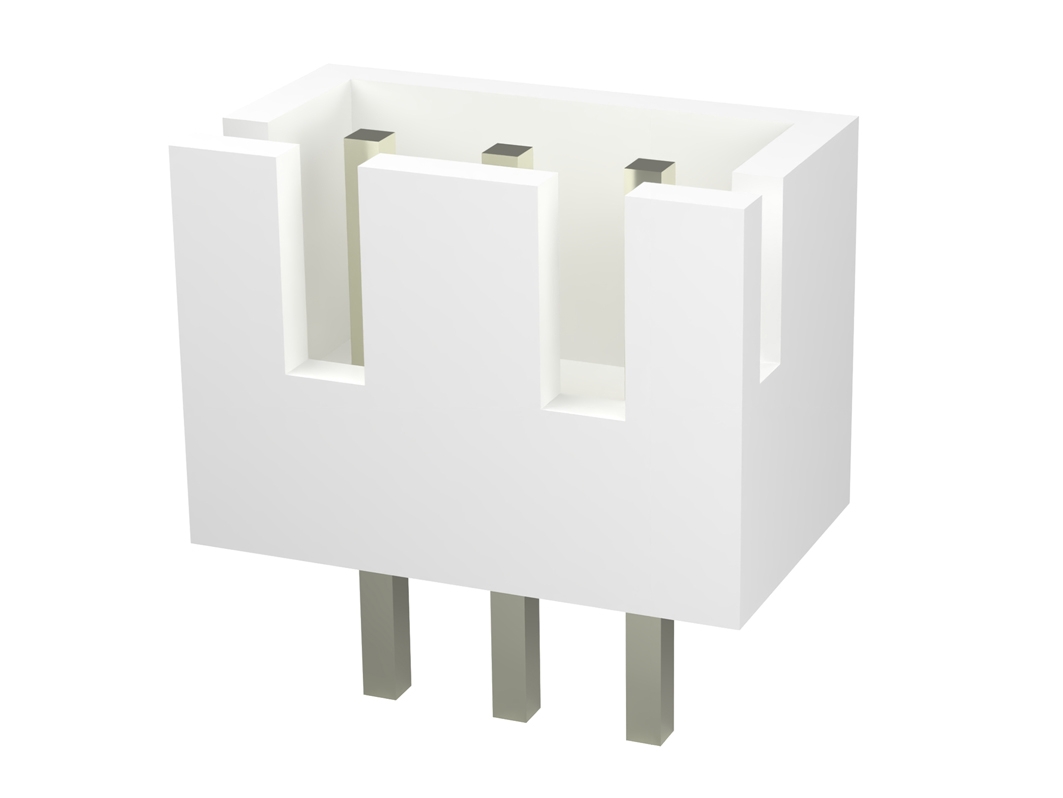

Переходник JST XH-3 состоит из разъёма JST семейства XH с тремя контактами. Шаг контактов в семействе XH равен 2,5 мм. На выходе разъёма три свободных провода длиной 30 см.
![Connector JST XH-3 Info 1 Connector JST XH-3 Info 1](http://iarduino.ru/img/upload/c4f7c995d4b75dc9db99cf730a133516.jpg)
Семейство XH включает в себя модели коннекторов от 2 до 10 контактов.
![Connector JST XH-3 Info 2 Connector JST XH-3 Info 2](http://iarduino.ru/img/upload/7a6f34937e17a60c75066a5657b33ee6.jpg)
- Разъём JST XH с проводами (2 pin)
- Разъём JST XH с проводами (3 pin)
- Разъём JST XH с проводами (4 pin)
- Разъём JST XH с проводами (5 pin)
- Разъём JST XH с проводами (6 pin)
- Разъём JST XH с проводами (7 pin)
- Разъём JST XH с проводами (8 pin)
- Разъём JST XH с проводами (9 pin)
- Разъём JST XH с проводами (10 pin)
Доступные альтернативы
В коллекцию JST-разъёмов входят разные семейства: SH, ZH, PH, XH, XHR и другие. Они отличаются размерами и несовместимы между собой. В нашем магазине представлены разные линейки разъёмов JST на любой вкус и цвет.
Габаритный чертёж
![Connector JST XH-3 Dimensions Connector JST XH-3 Dimensions](http://iarduino.ru/img/upload/0fb0f32ceac25f0d49eff068158d1d69.png)
Комплектация
- 1× Разъём JST XH-3 с проводами
Характеристики
- Модель: Разъём JST XH-3 с проводами
- Семейство: JST XH
- Количество контактов: 3
- Шаг контактов: 2,5 мм
- Длина выходных проводов: 30 см
- Коммутируемое напряжение: до 250 В
- Коммутируемый ток: до 3 А
