Общие сведения

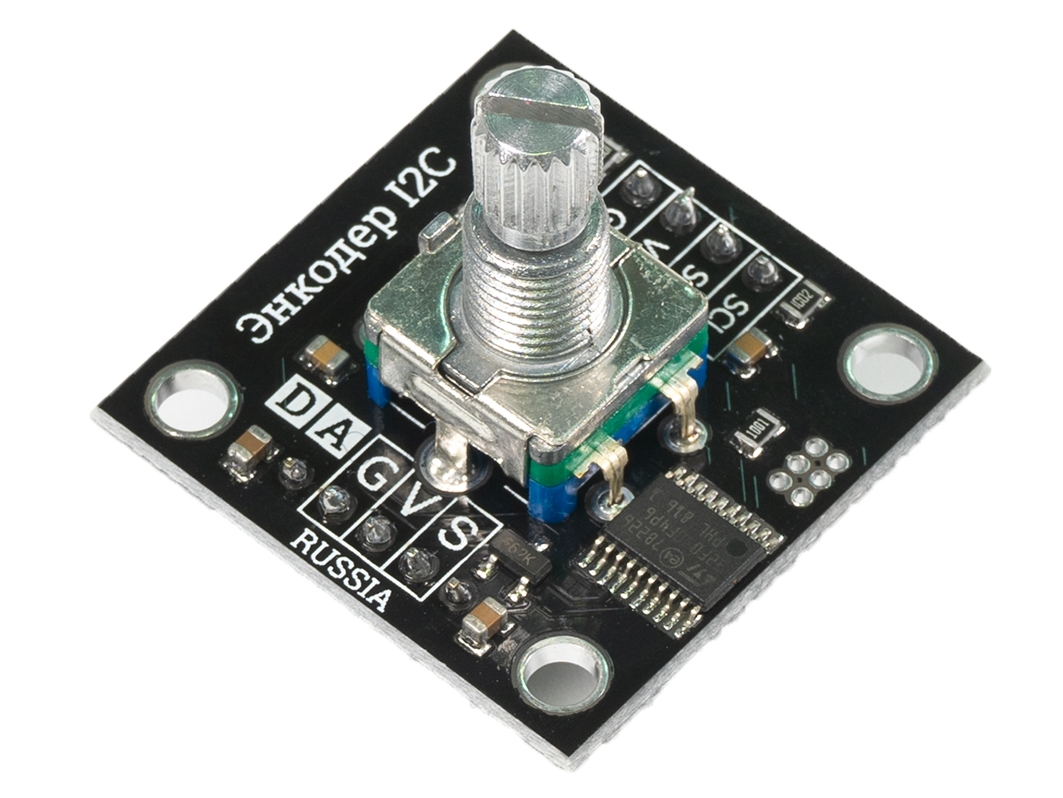

Trema модуль - Энкодер, потенциометр, I2C-flash - является устройством ввода данных с подключением по шине I2С. У модуля есть программируемый выход, значительно расширяющий его возможности.
Модуль способен работать как энкодер (отправляя количество тактов поворота вала в одну и другую сторону, как потенциометр (отправляя точное положение вала относительно точки сброса), как тактовая кнопка (отправляя события и состояния кнопки, в т.ч. и время её удержания), а так же модуль способен работать автономно (управляя сигналом на выходе без подключения к шине I2C).
Модуль относится к серии «Flash», а значит к одной шине I2C можно подключить более 100 модулей, так как их адрес на шине I2C (по умолчанию 0x09), хранящийся в энергонезависимой памяти, можно менять программно.
Видео
Характеристики
- Напряжение питания: 3,3 В или 5 В (постоянного тока).
- Потребляемый ток: до 10 мА (без нагрузки на программируемом выходе).
- Интерфейс: I2C.
- Скорость шины I2C: 100 кбит/с.
- Адрес на шине I2C: устанавливается программно (по умолчанию 0x09).
- Уровень логической 1 на линиях шины I2C: 3,3 В (толерантны к 5 В).
- Уровень логической 1 на выходе Signal: 3,3 В.
- Аналоговый уровень на выходе Signal: от 0 до 3,3 В.
- Разрешение ШИМ: 8 бит.
- Разрешение ЦАП: 8 бит (ШИМ + RC-фильтр).
- Частота ШИМ: устанавливается программно от 1 до 12000 Гц (по умолчанию 1,5 кГц).
- Рабочая температура: от -20 до +70 °С.
- Габариты: 30 х 30 мм.
- Вес: 12 г.
Подключение
Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.
По умолчанию все модули FLASH-I2C имеют установленный адрес 0х09.
Если вы планируете подключать более 1 модуля на шину I2C, необходимо изменить адреса модулей таким образом, чтобы каждый из них был уникальным.
Более подробно о том, как изменить адрес, а так же о многом другом, что касается работы FLASH-I2C модулей, вы можете прочесть в этой статье.
Trema-модуль Энкодер, потенциометр, I2C-flash подключается к аппаратной или программной шине I2C Arduino. В комплекте имеется кабель для быстрого и удобного подключения модуля к колодке I2C на Trema Shield. Если на шине I2C уже имеется другое устройство, то для подключения модуля, предлагаем воспользоваться I2C Hub.
Специально для Trema-модуля Энкодер, потенциометр, I2C-flash нами разработана библиотека iarduino_I2C_Encoder которая значительно упрощает работу с модулем.
Инструкция по установке библиотеки.
Комплектация
- 1x Энкодер, потенциометр, I2C-flash.
- 1x Четырехпроводной шлейф для подключения модуля к шине I2C.
