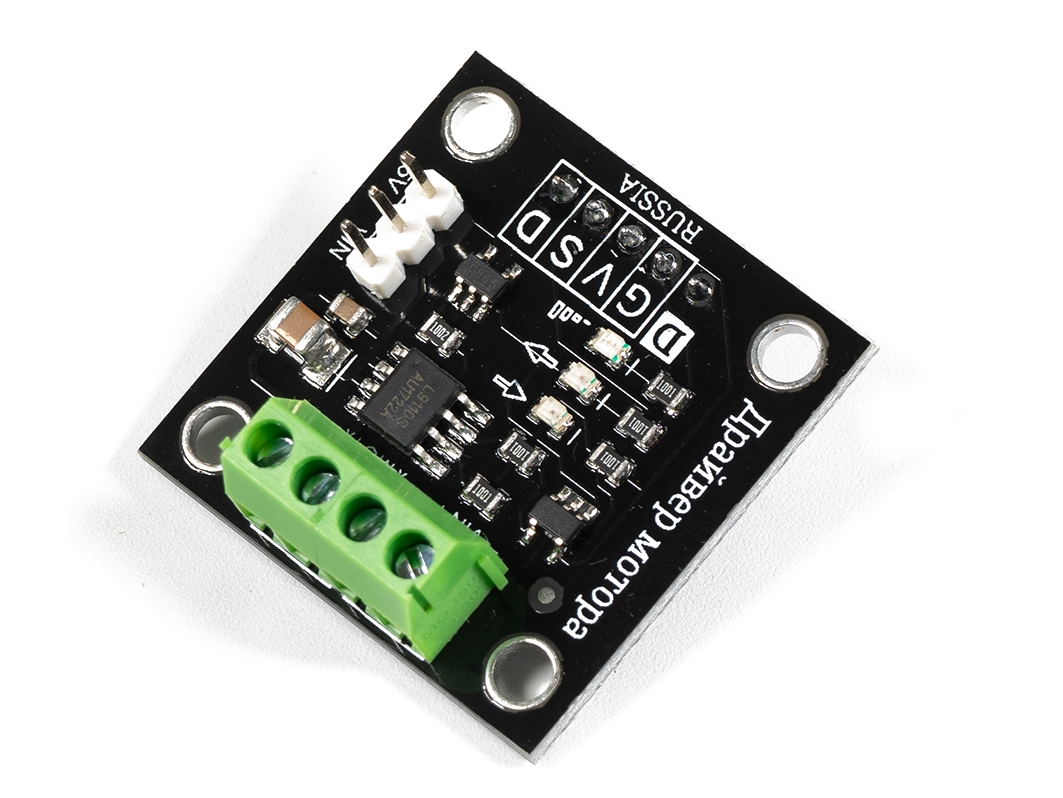

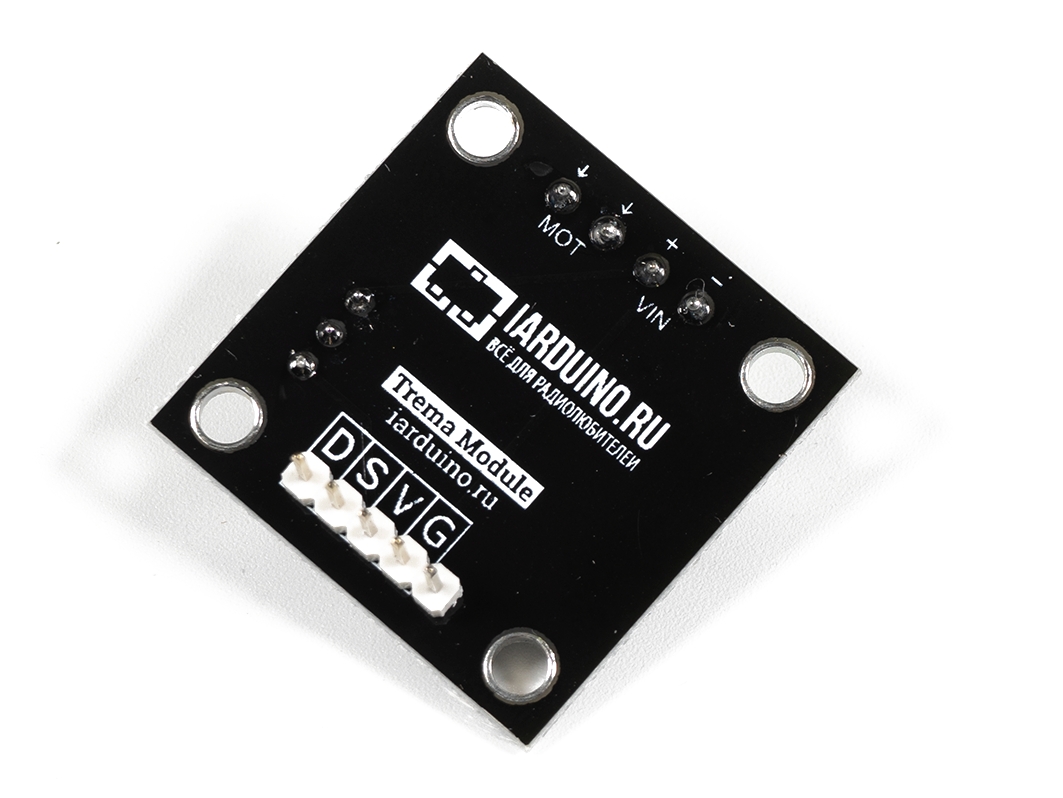

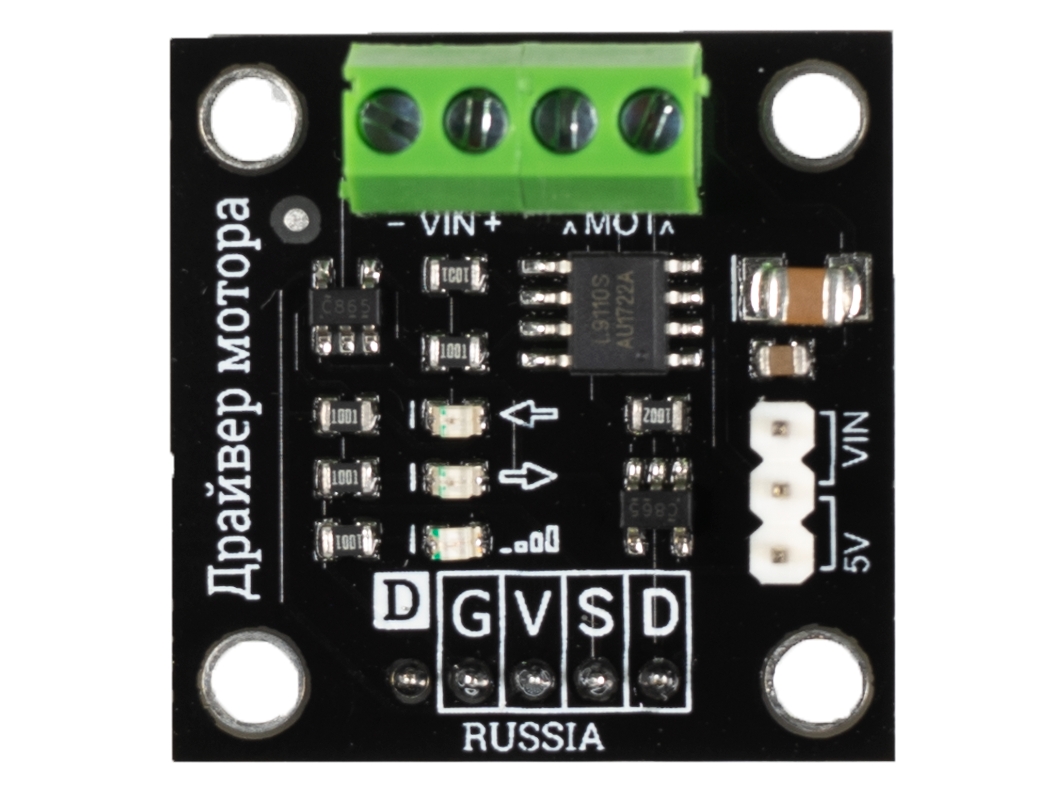

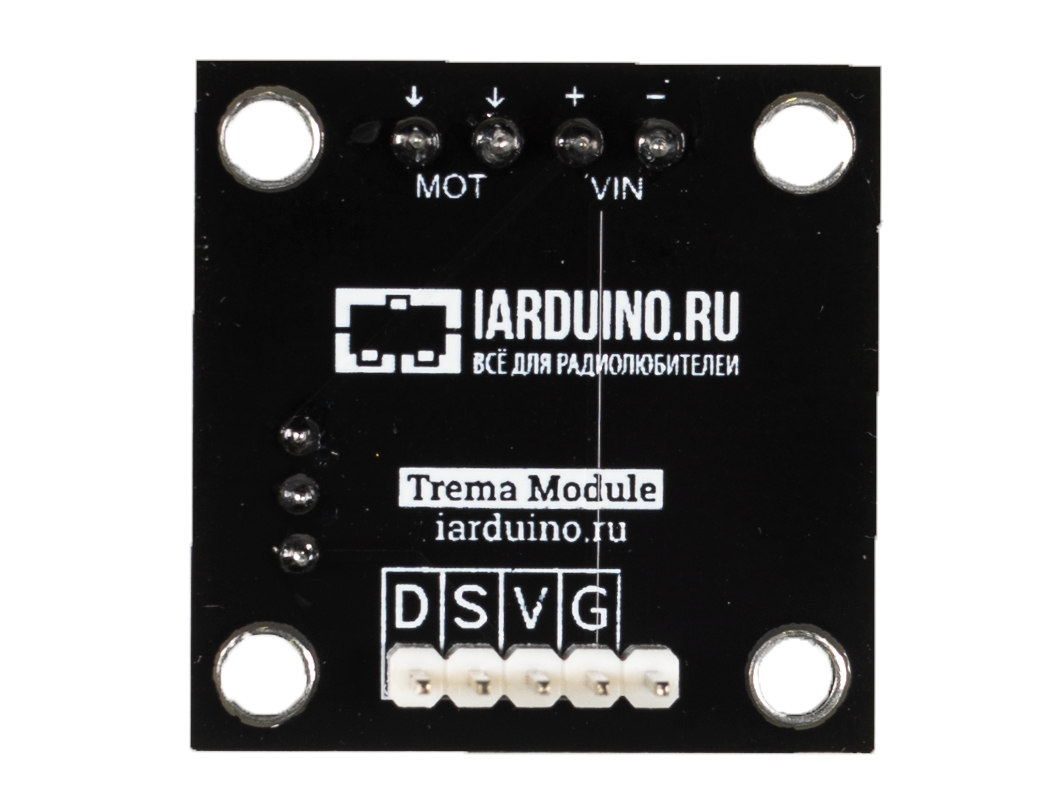

Драйвер мотора (Trema-модуль)

Общие сведения:

Trmema-модуль Драйвер мотора - модуль собранный на основе чипа L9110, что позволяет управлять коллекторными моторами с с током потребления до 300 мА.

Видео:

Редактируется ...

Спецификация:

• Напряжение питания логики модуля: 5 В;
• Напряжение питания мотора: 2,5 - 12 В;
• Ток потребляемый модулем без нагрузки: < 50 мкА;
• Номинальный ток нагрузки: 300 мА;
• Интерфейс:
  • Логический уровень 5V;
  • Направление - цифровой;
  • Скорость - ШИМ.
• Рабочая температура: от 0 до +80 °С.
• Габариты: 30 х 30 мм.
• Вес: 6 г.

Все модули линейки "Trema" выполнены в одном формате

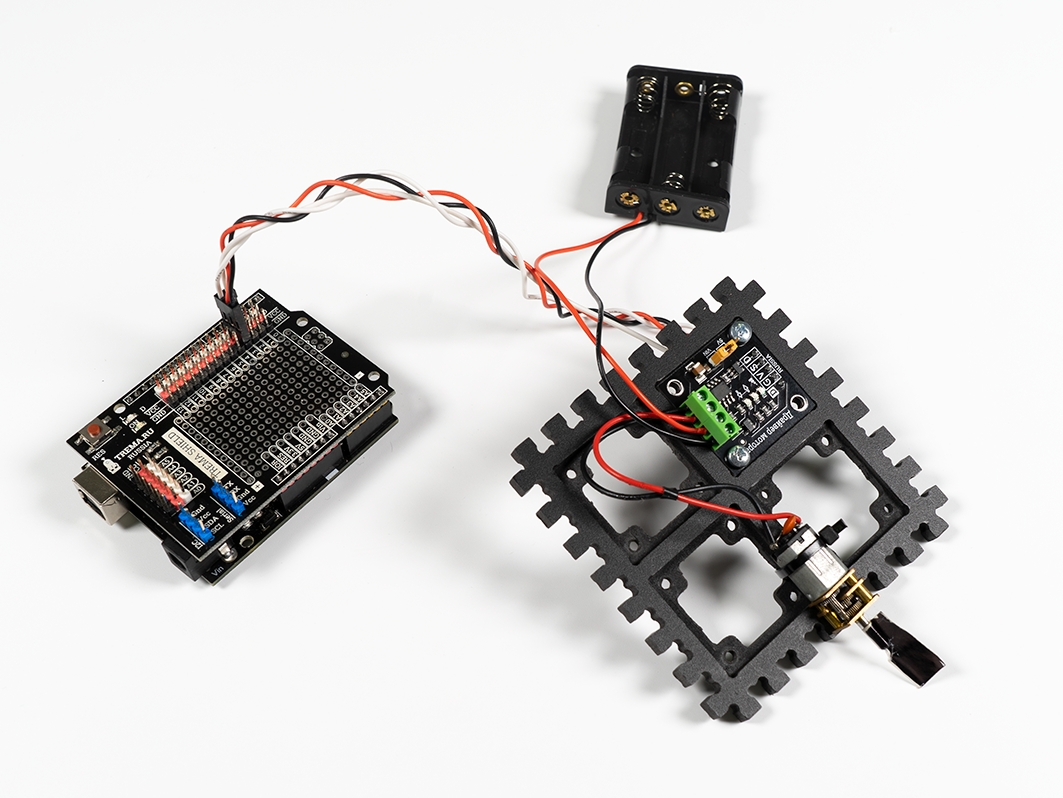

Подключение:

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

Инструкция по подключению.

Комплектация

• 1x Trema-модуль Драйвер мотора;
• 1x Трёхпроводной шлейф;
• 1x Провод "мама-мама"

Ссылки:

• Wiki - Драйвер мотора (Trema-модуль)
