Используйте плату расширения Trema Raspberry Pi Pico IO Shield для комфортного подключения Trema-модулей к контроллерам семейства Raspberry Pi Pico. Забудьте о макетках, хаотичных проводах и замороченной распиновке!
Особенности
- Совместимость с контроллерами семейства Raspberry Pi Pico.
- Удобный форм-фактор для крепления к конструкциям из ПВХ и различным корпусам.
- Контактные колодки G-5V-S и G-3V3-S для быстрого подключения Trema-модулей.
- Контактные колодки UART, SPI и I²C для удобного подключения модулей и сенсоров.
- Практически все пины толерантны к логическим уровням 5 В.
- Встроенный регулятор питания 3,3 В позволяет запитывать плату от 6–12 В через DC-разъём или клеммник.
Подробности

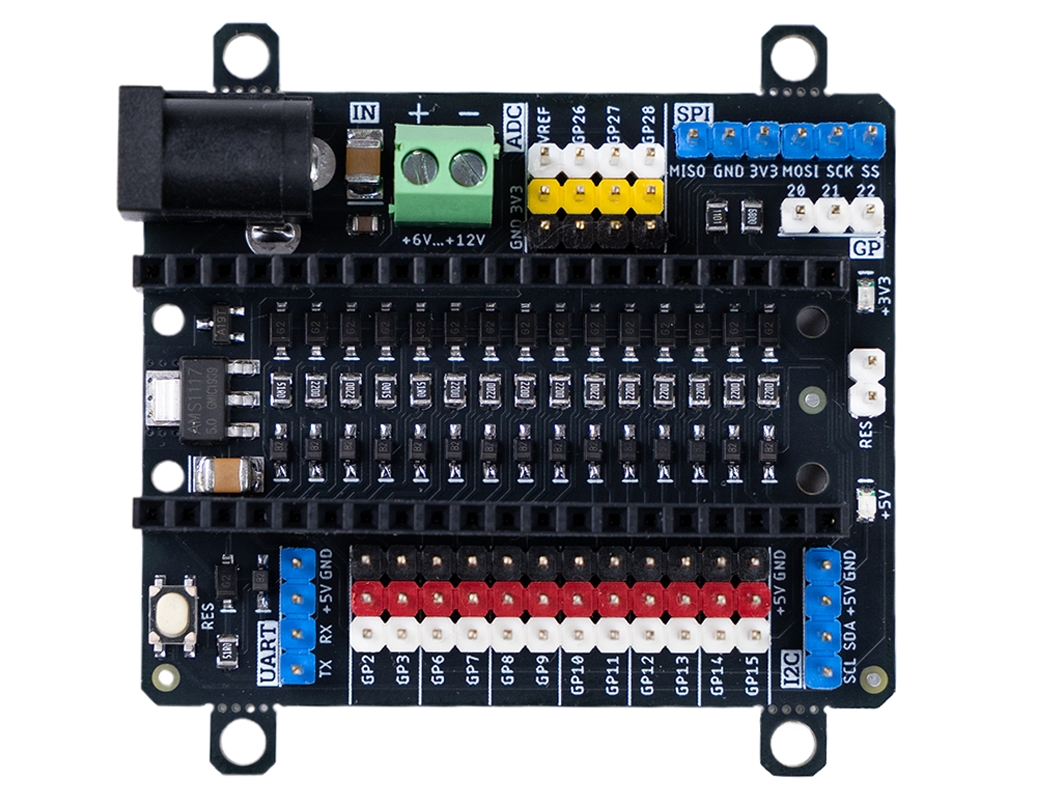

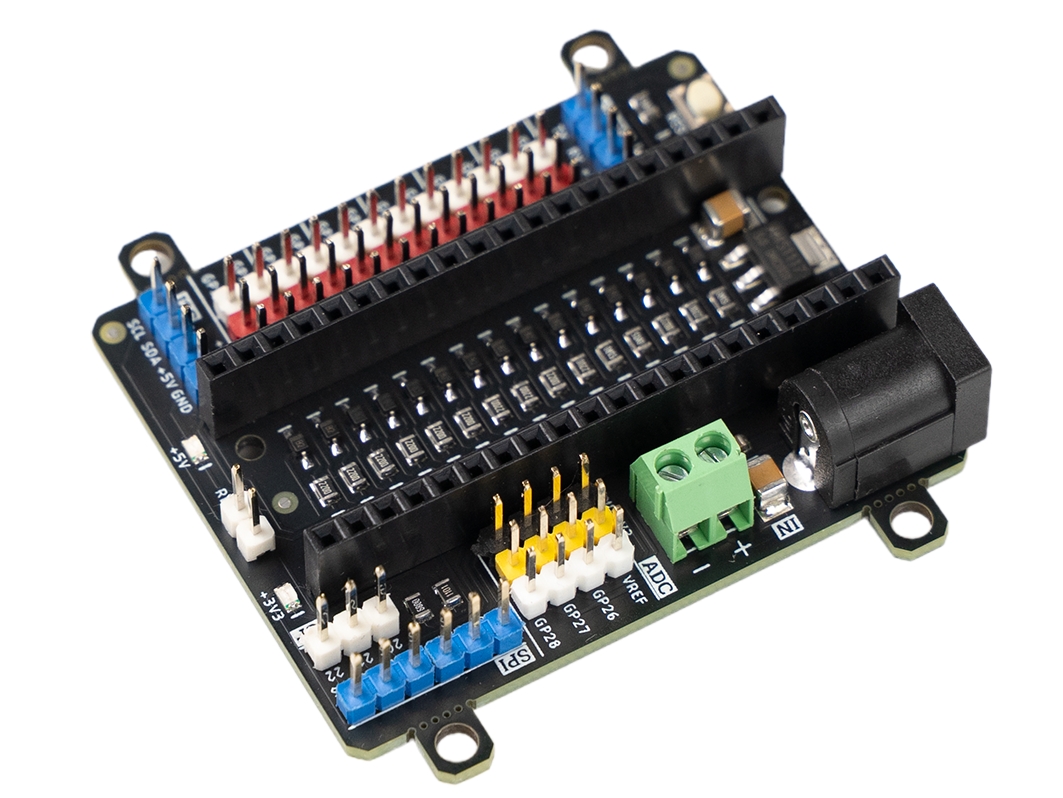

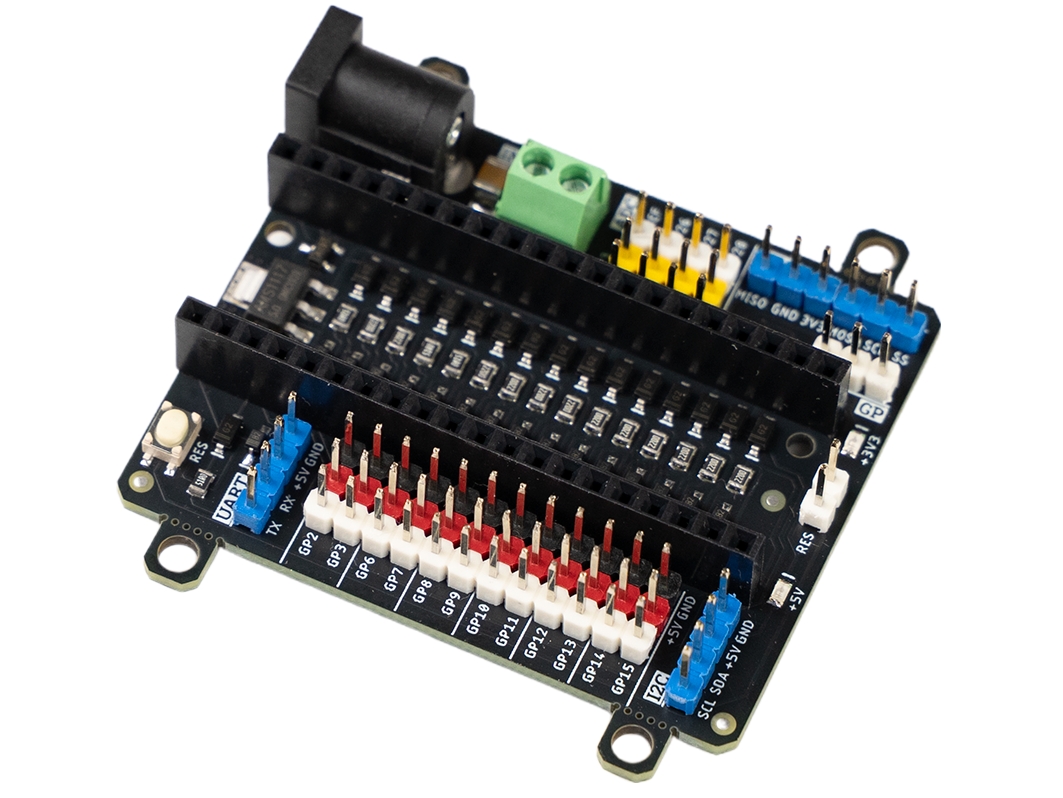

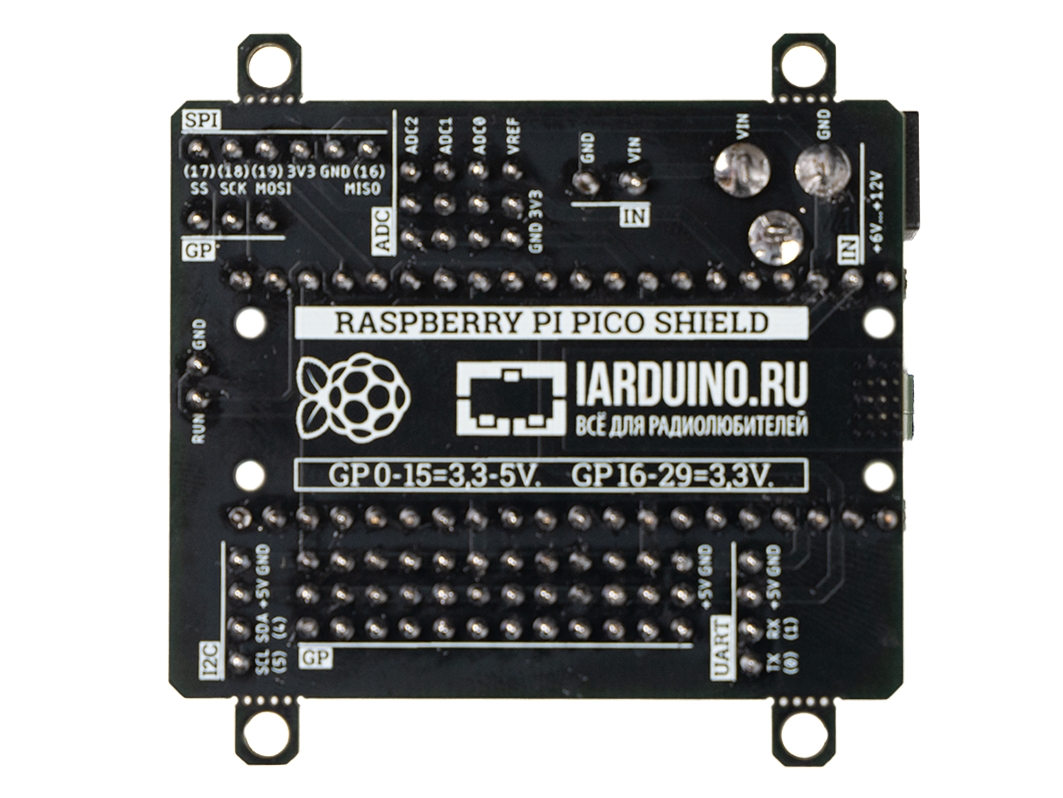

Рассмотрим основные плюшки платы расширения Trema Raspberry Pi Pico IO Shield:
Регулятор напряжения
На плате расположен понижающий линейный регулятор напряжения AMS1117, обеспечивающий питание контроллера Raspberry Pi Pico и подключённых модулей от входного напряжения в диапазоне 6–12 В. Источник питания можно подключить через разъём DC Barrel Jack или клеммник. Регулятор выдаёт стабилизированное напряжение 3,3 В с максимальным выходным током до 1 А.
Разъём питания DC Barrel Jack
Коннектор DC Barrel Jack предназначен для подключения источника питания с выходным напряжением от 6 до 12 В, например блок питания 9 В или 12 В.
Клеммник питания
Клеммник питания позволяет подключить источник напряжения от 6 до 12 В со свободными проводами. Это удобно, если у блока питания нет DC-разъёма.
Индикаторные светодиоды
Для световой индикации на плате расположены два светодиода:
| Имя | Описание |
|---|---|
| 3V3 | Индикатор питания на линии 3,3 В. |
| 5V | Индикатор питания на линии 5 В. |
Кнопка RESET
Кнопка RESET служит для ручного сброса питания, аналогично кнопке RESET на обычном компьютере.
Подключение контролера

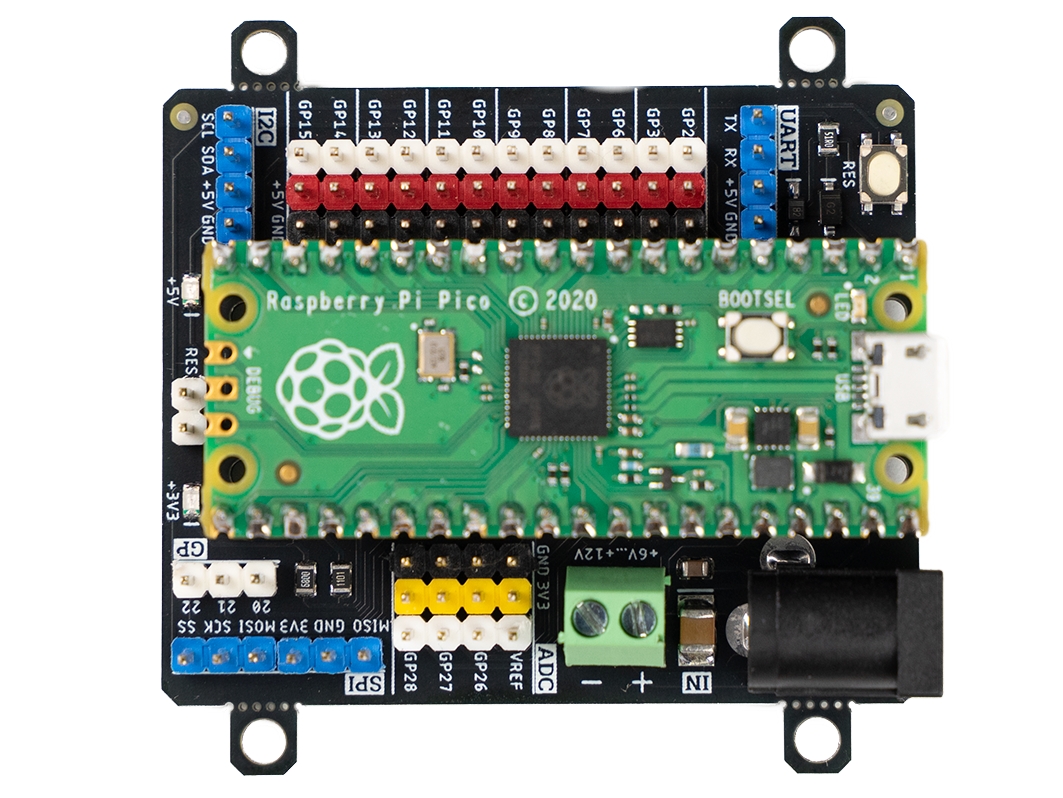

На плате расширения предусмотрены контактные колодки для установки контроллера Raspberry Pi Pico. Для начала работы просто вставьте Raspberry Pi Pico в соответствующее посадочное место.
Обратите внимание на расположение контроллера Raspberry Pi Pico относительно платы расширения: USB-разъём должен находиться со стороны конектора DC Barrel Jack.
При выборе контроллера — используйте версию Raspberry Pi Pico с ногами. Если вдруг у вас оказалась версия без ног, вам понадобится контактная колодка PLS-40, которую можно разделить на две части, а затем припаять с помощью паяльника.
Для тех кто впервые столкнулись с пайкой, мы приготовили специальные наборы инструментов c базовой и расширенной комплектацией. Так что можно не ломать голову в поисках инструментов и сосредоточится на процессе.
Питание
Для питания сборки задействуйте USB-порт на Raspberry Pi Pico, разъём DC Barrel Jack или клеммник питания.
- При питании через USB применяйте блок питания 5 В с кабелем USB Micro.
- При питании через DC Barrel Jack подключайте источник 6–12 В с разъёмом DC. Например, 9 В или 12 В.
- При питании через клеммник берите источник 6–12 В с выходными проводами.
Распиновка
На плате Trema Raspberry Pi Pico IO Shield расположены различные группы контактов PLS для подключения внешних модулей и сенсоров.
Контакты G-5V-S
Пины для подключения Trema-модулей с рабочей линией питания на 5 В. В группе G-5V-S каждый контакт общего назначения подключен к электронной обвязке, которая обеспечивает совместимость с 5-вольтовой логикой.
Контакты G-3V3-S
Пины для подключения Trema-модулей с рабочей линией питания на 3,3 В. В группе G-3V3-S нет совместимости с 5-вольтовой логикой.
Контакты UART
Пины для подключения модулей и сенсоров по интерфейсу UART. В группе UART сигнальные контакты подключены к электронной обвязке, которая обеспечивает совместимость с 5-вольтовой логикой.
Контакты I²C
Пины для подключения модулей и сенсоров по интерфейсу I²C. В группе I²C сигнальные контакты подключены к электронной обвязке, которая обеспечивает совместимость с 5-вольтовой логикой.
Контакты SPI
Пины для подключения модулей и сенсоров по интерфейсу SPI. В группе SPI нет совместимости с 5-вольтовой логикой.
Контакты GP
Вспомогательные пины, которые могут использоваться в качестве сигнала SS для интерфейса SPI. В группе GP нет совместимости с 5-вольтовой логикой.
Возможные дополнения
Обратите внимания на ряд дополнительных позиций, которые возможно вам понадобятся:
- Контроллер семейства Raspberry Pi Pico — мозг будущего устройства.
- Кабель USB Micro — для подключения Raspberry Pi Pico к ПК по USB.
- Блок питания на 9 В или 12 В — для питания Raspberry Pi Pico от внешнего источника питания.
- Конструктор ПВХ — поможет собрать весь ком из электроники и проводов в один общий механизм, а также придаст вашему устройству компактный и эстетичный вид.
Доступные альтернативы
Данная плата расширения заточена для комфортного подключения Trema-модулей к контроллерам Raspberry Pi Pico. В нашем магазине есть схожие расширения для других контроллеров:
- Trema Shield — расширение для платформ форм-фактора Arduino R3, например Arduino Uno или Piranha Uno.
- Trema Shield Nano — расширение для платформ форм-фактора Arduino Nano, например Arduino Uno или Arduino Nano (USB CH340) или Arduino Nano (USB FT232).
- Trema Expander Hat — расширение для миникомпьютеров форм-фактора Raspberry Pi, например Raspberry Pi 4 или Raspberry Pi 5.
Габаритный чертёж
Комплектация
- 1× Trema Raspberry Pi Pico IO Shield
Характеристики
- Модель: Trema Raspberry Pi Pico IO Shield
- Совместимость: контроллеры Raspberry Pi Pico
- Контакты G-5V-S: 12 (толерантны к 5 В)
- Контакты G-3V3-S: 3
- Контакты UART: 1 (толерантны к 5 В)
- Контакты I²C: 1 (толерантны к 5 В)
- Контакты SPI: 1
- Контакты GP: 3
-
Входное напряжение питания:
- Через USB: 5 В
- Через пин DC Barrel Jack или клеммник: 6–12 В
- Напряжение логических уровней: 3,3 В (пины G-5V-S, UART и I²C толерантны к 5 В)
