Trema+Expander Hat для Raspberry Pi

Общие сведения

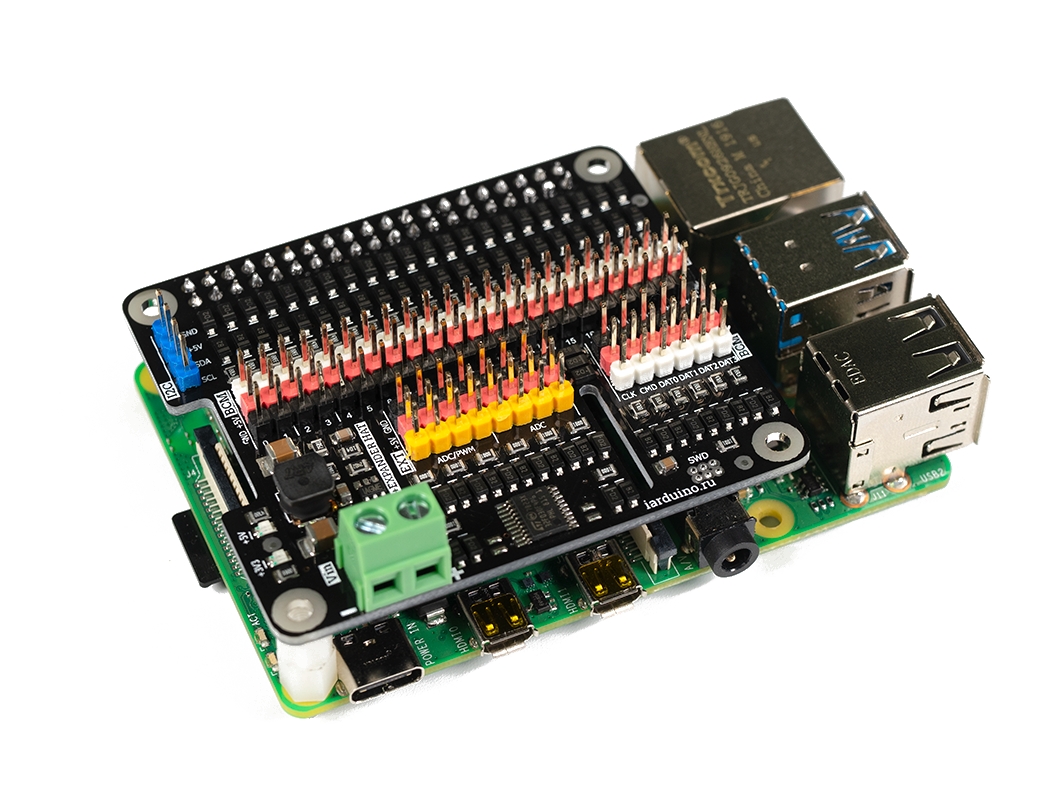

Trema+Expander Hat - это плата упрощающая процесс подключения устройств к Raspberry Pi, имеющая на борту цепь питания, все выводы GPIO Raspberry и добавляющая выводы с АЦП и аппаратной ШИМ. Все выводы выполнены в формате колодки GVS с питанием 5 вольт, добавлена совместимость с 5-ти вольтовой логикой, что упрощает процесс подключения устройств, таких как датчики, сервоприводы, потенциометры и т. д. Плата может питаться как от колодки GPIO Raspberry, так и от внешнего источника питания, при этом в последнем случае она сама будет питать Raspberry Pi и устройства, подключённые к колодкам.

Подробнее про Hat

Видео

Спецификация:

• Диапазон напряжений на разъёме Vin: 6 ... 12 В;
• Выходное напряжение: 5 В;
• Выходной ток: до 2,5 А при Vin 9 В;
• Интерфейс: I2C;
• Колодки: BCM, EXT, I2C;
• 8 аналоговых выводов расширения через I2C (4 поддерживают ШИМ, колодка EXT);
• Диапазон аналоговых уровней: 0 ... 4 В;
• Адрес на шине I2C: изменяемый (по умолчанию 0x08);
• Габариты: Hat.

Подключение

Trema+Expander Hat устанавливается на Raspberry Pi, а модули подключаются проводами к колодкам Trema+Expander Hat.

Комплектация

1x Trema+Expander Hat

Ссылки

Wiki - Trema+Expander Hat
