Кнопка тактовая (4 pin / 6×6×6 мм / 5 шт.)

Общие сведения

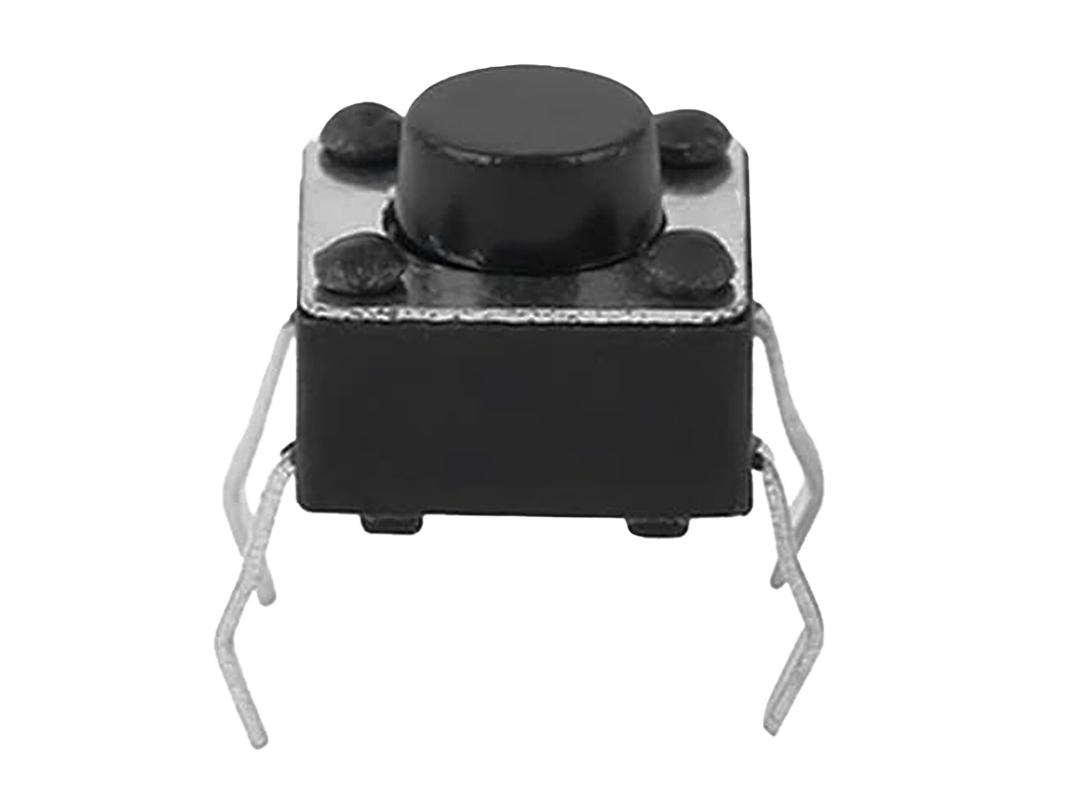

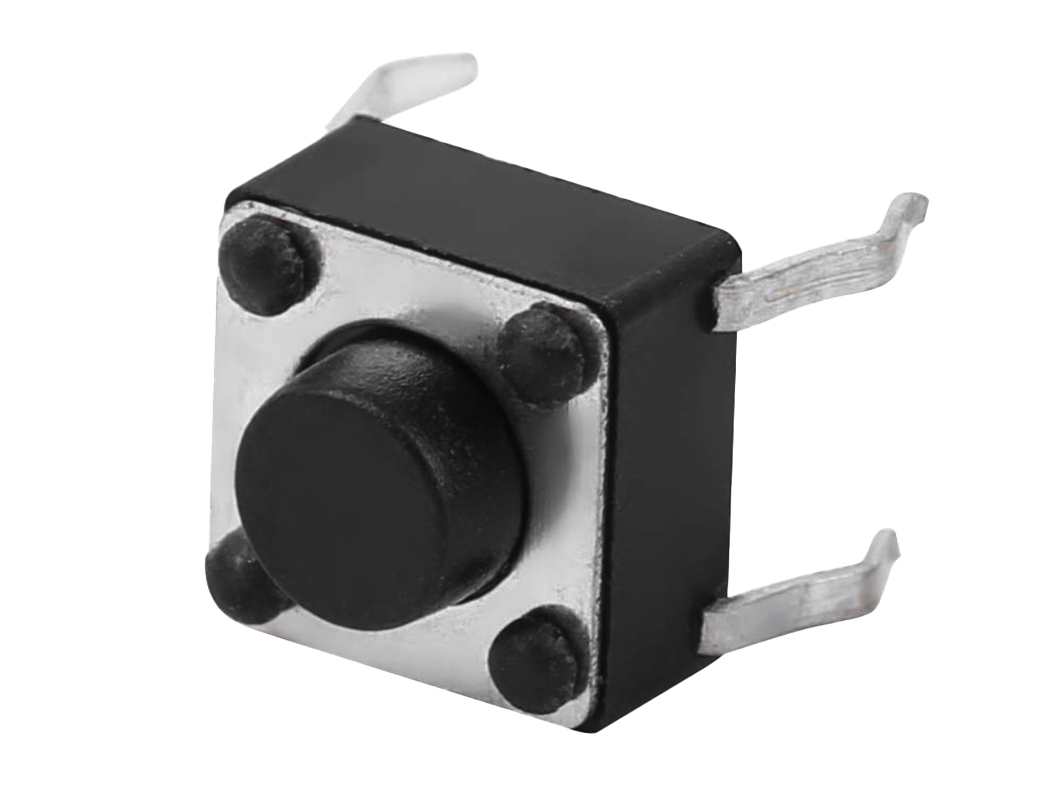

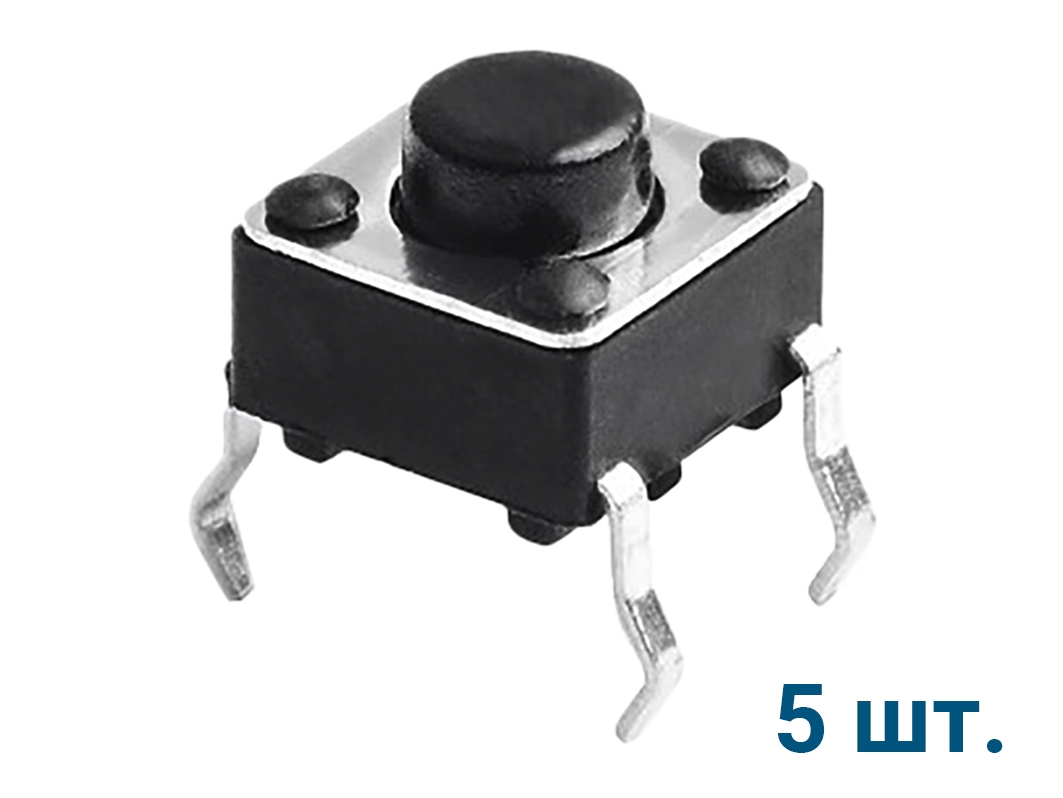

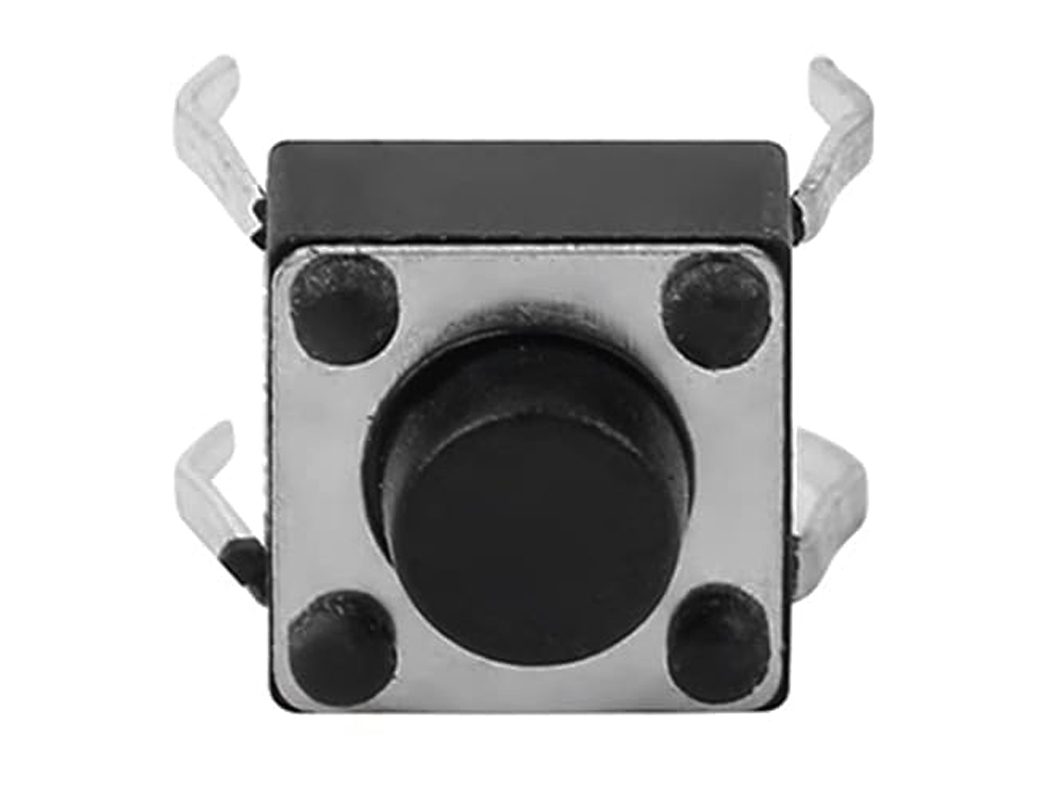

Кнопка тактовая 6 × 6 мм — та самая маленькая кнопка с круглым толкателем, которую ставят на макетку и на платы: «сброс», «режим», «плюс» и «минус». Нажали — контакты замкнулись, отпустили — разомкнулись, фиксации нет. В упаковке пять штук.

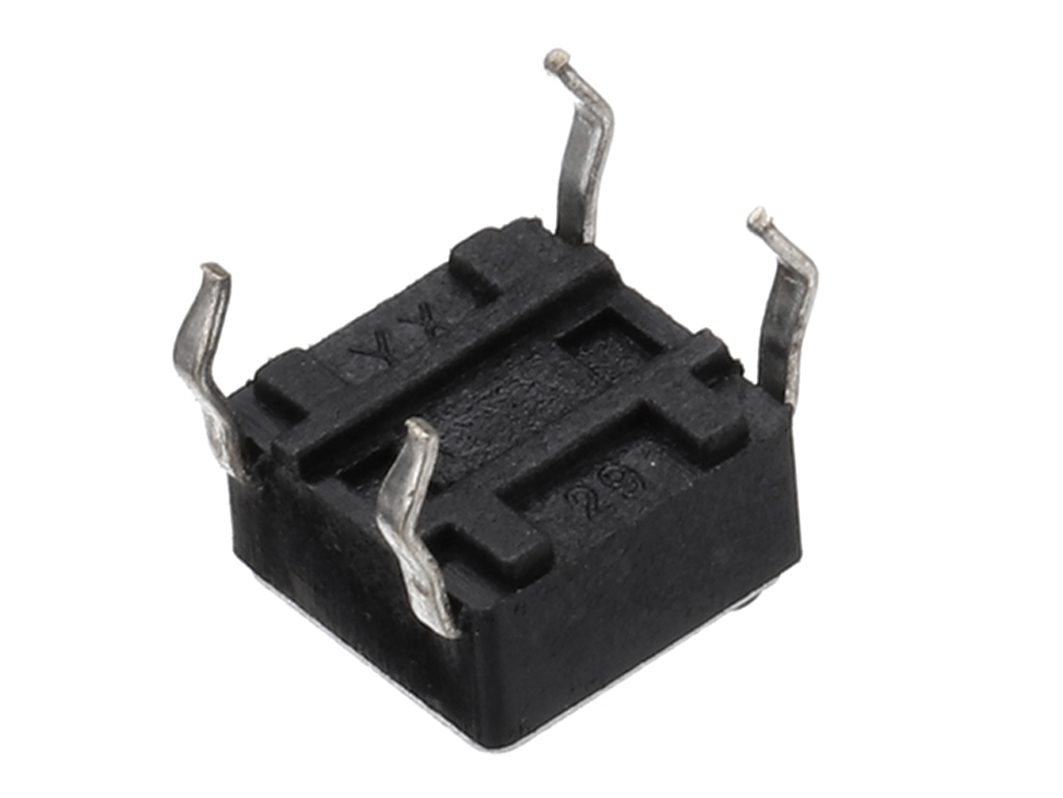

Выводов четыре, но внутри они соединены попарно, так что контактов у кнопки по сути два. При нажатии пары соединяются между собой. Чтобы не гадать, берите выводы по диагонали: они всегда из разных пар. Можно проверить и мультиметром в режиме прозвонки.

Характеристики

• Корпус: 6 × 6 мм, высота 6 мм вместе с толкателем;
• Выводы: 4, под пайку в отверстия, попарно соединены;
• Тип: без фиксации, контакты разомкнуты, пока кнопку не нажали;
• Количество: 5 штук.

Подключение к Arduino

Один вывод — на цифровой вход, диагональный — на GND. Резистор не нужен, если включить встроенную подтяжку: тогда отпущенная кнопка читается как HIGH, нажатая — как LOW. Скетч зажигает светодиод на плате, пока кнопка нажата.

const int BTN = 2;                  // кнопка между выводом 2 и GND

void setup() {
  pinMode(BTN, INPUT_PULLUP);       // встроенная подтяжка к питанию
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, digitalRead(BTN) == LOW);   // нажата — горит
}

На макетную плату кнопку ставят поперёк центральной канавки: так её выводы оказываются на разных половинах макетки.

Если одно нажатие считается за несколько

Это дребезг: в момент нажатия контакты несколько раз размыкаются и замыкаются, и сигнал на входе прыгает. Если скетч считает нажатия, после срабатывания нужно выждать. В примере Debounce из Arduino IDE (File → Examples → 02.Digital) ждут 50 мс.

Что пригодится вместе

• Кнопки тактовые 12 × 12 мм — крупнее, удобнее нажимать пальцем;
• Кнопка (Trema-модуль) — если не хочется паять: кнопка уже на плате, с подтяжкой и разъёмом;
• Proto Shield — макетная плата размером с Arduino Uno, на неё кнопки удобно впаять.

Комплектация

• 5× кнопка тактовая 6 × 6 × 6 мм.
