Переключатель движковый SS-12D06 (3 pin / SPDT / ON-ON)

Общие сведения

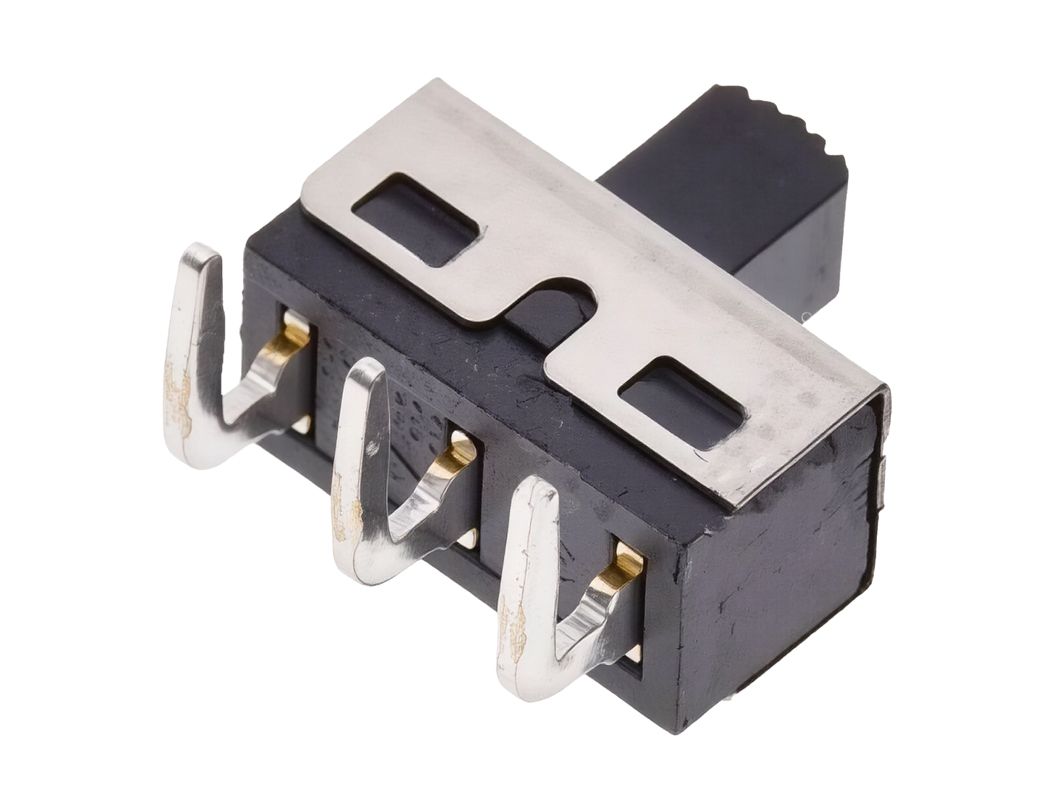

Переключатель движковый SS-12D06 — переключатель на два положения с тремя выводами. Средний вывод общий: в одном положении движка он соединён с одним крайним выводом, в другом — со вторым. Среднего положения «выключено» нет, отсюда ON-ON.

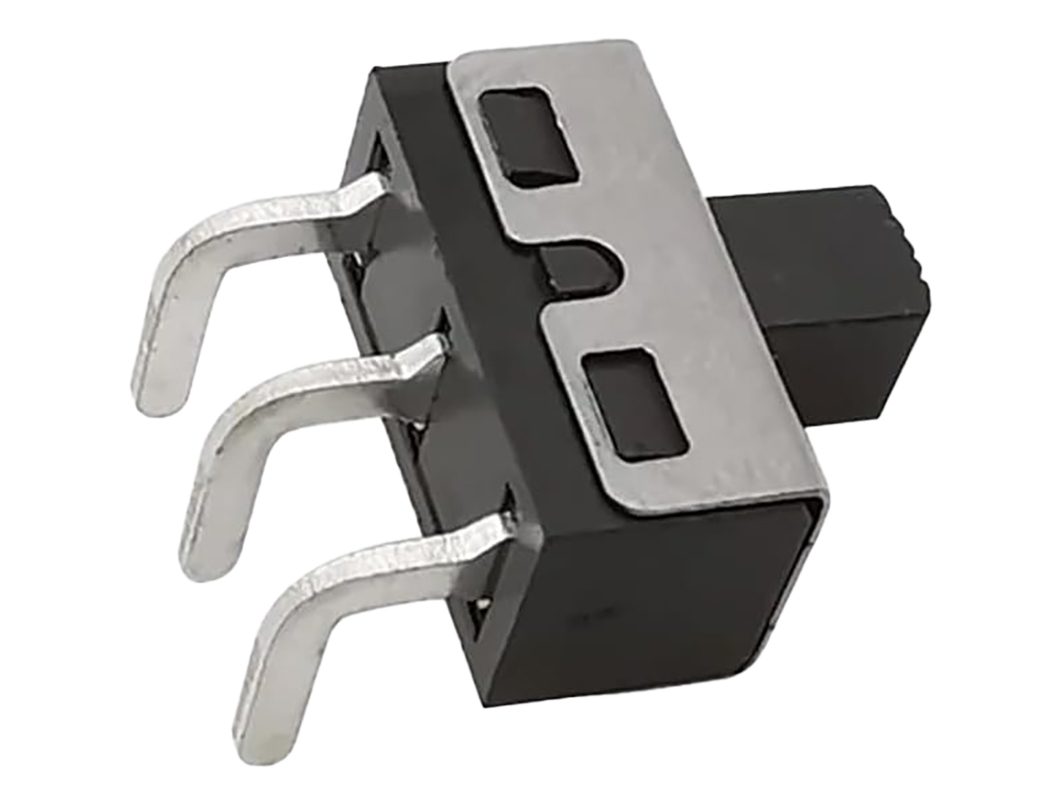

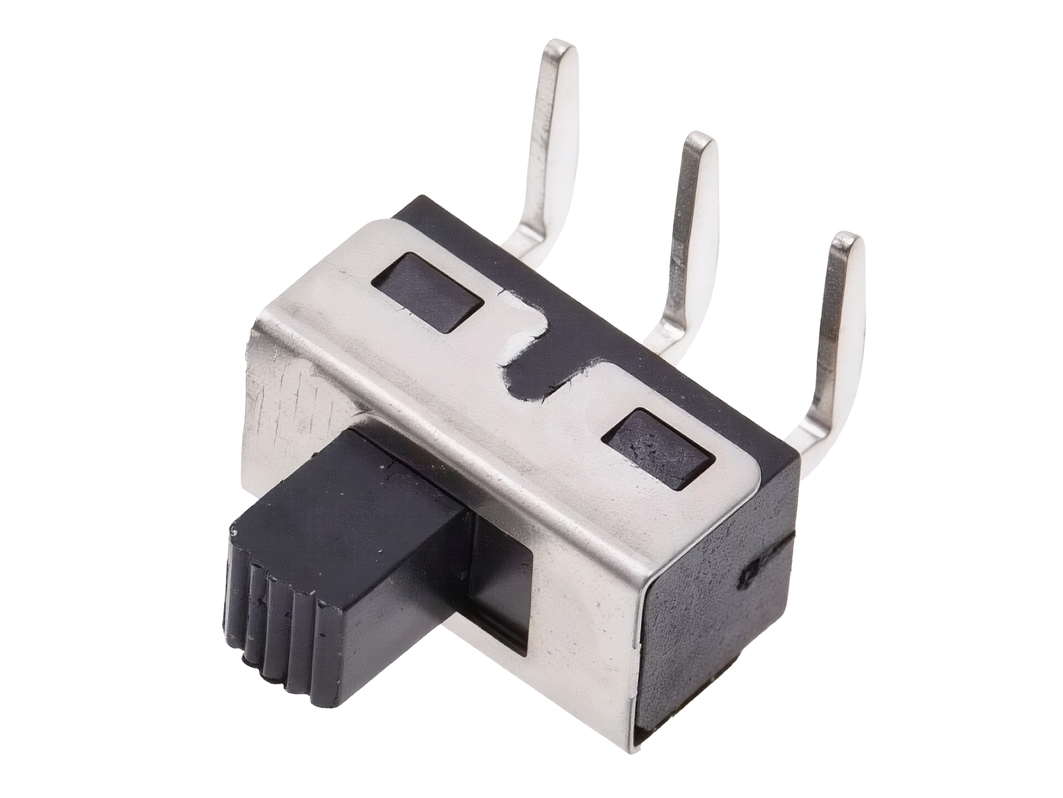

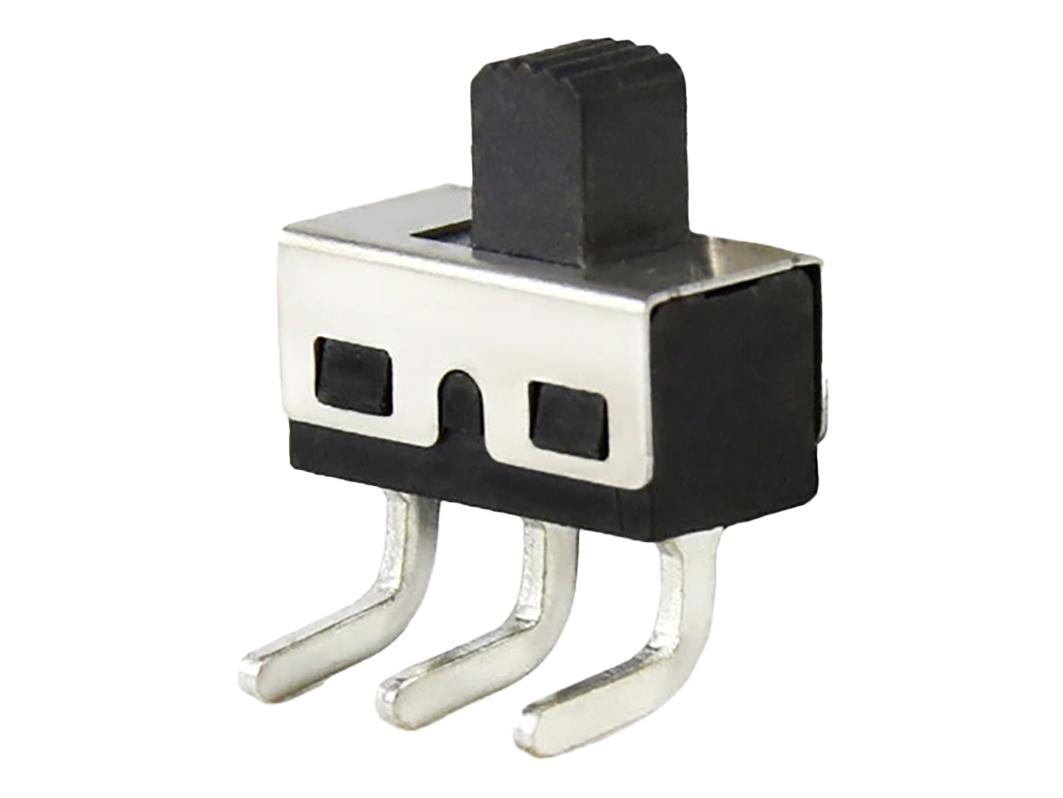

Выводы загнуты под прямым углом, поэтому переключатель ставят у края платы: движок ходит вдоль края и выходит наружу через прорезь в стенке корпуса. Чаще всего им делают выключатель питания для проекта на батарейках или переключатель режима для Arduino: «ручной / авто», «со звуком / без звука».

Характеристики

• Схема: SPDT (1P2T), ON-ON, средний вывод — общий;
• Корпус: 12,7 × 6,7 × 6,4 мм, в металлической рамке;
• Движок: 3,9 × 3,9 мм, ход 2,2 мм;
• Выводы: 3, угловые, плоские, толщина 0,8 мм, шаг 4,7 мм;
• Нагрузка по чертежу: 2 А при 125 В переменного тока, для постоянного тока цифры нет;
• Крепление: пайкой трёх выводов.

Размеры на чертеже в миллиметрах: «2.2 TRAVEL» — ход движка, «4.7» и «9.4» — расстояния между выводами, «0.8 THK» — толщина вывода. Под тем же названием фирма C&K выпускает другой, миниатюрный переключатель: 8,6 × 3,5 мм, шаг выводов 2 мм, 0,3 А при 30 В. Его даташит к этой детали не относится.

Подключение

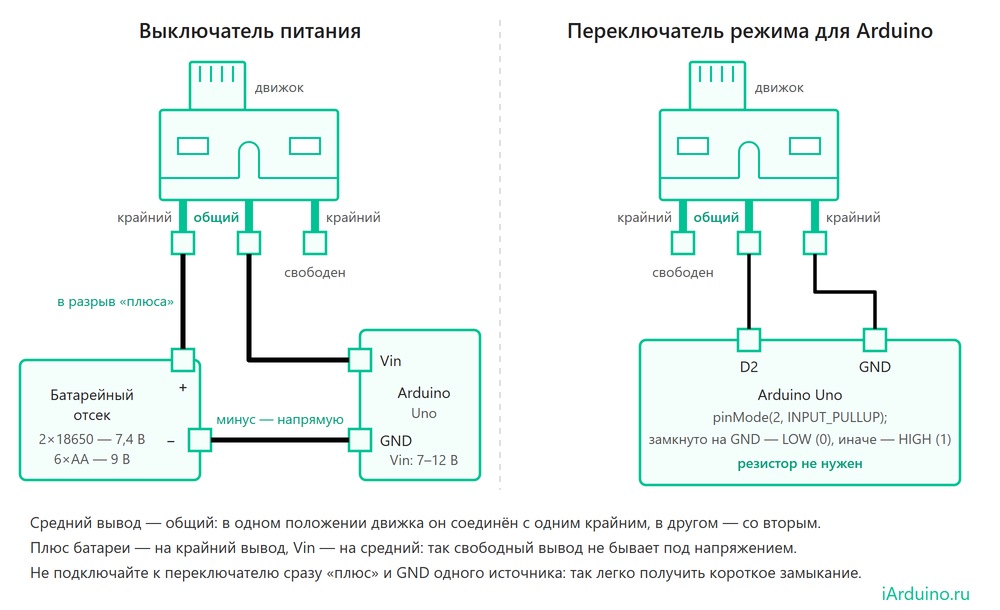

• Выключатель питания. Плюс батарейного отсека — на крайний вывод, со среднего — на Vin Arduino. Минус идёт на GND напрямую, второй крайний вывод остаётся свободным. Плюс именно на крайнем выводе: тогда свободный вывод ни в одном положении не попадает под напряжение и не закоротит батарею, если чего-нибудь коснётся.
• Переключатель режима. Средний вывод — на цифровой вход (в примере D2), один крайний — на GND, в скетче pinMode(2, INPUT_PULLUP);. Резистор не нужен: в положении, где вход соединён с GND, читается LOW, в другом — HIGH.

Vin у Arduino Uno рассчитан на 7–12 В: подойдёт отсек на два аккумулятора 18650 (7,4 В) или отсек на шесть батареек AA (9 В). Проверяйте с отключённым USB: от кабеля плата питается мимо выключателя.

На чём спотыкаются

• Ток. 2 А дано только для переменного тока, для постоянного цифры нет. Плату Arduino с датчиками и модулями, которые питаются от её выводов 5 В и 3,3 В, включать можно: их ток идёт через стабилизатор платы. Моторы, сервоприводы и светодиодную ленту от той же батареи включайте перекидным выключателем SPST ON-OFF (в его карточке 15 А при 250 В), а движковым выбирайте режим.
• Плюс и GND на одном переключателе. Не подавайте плюс на средний вывод, а GND на крайний: в одном из положений это короткое замыкание. Есть ли перекрытие контактов в момент сдвига, чертёж не говорит, поэтому плюс и GND не подключайте и к двум крайним выводам.
• Макетная плата. В Breadboard переключатель не вставляют: плоский вывод может разогнуть пружинный контакт. В макетку с шагом 2,54 мм он без доработки не встаёт: через одно отверстие выходит 5,08 мм, а шаг выводов 4,7 мм. Проще припаять к выводам провода.
• Пайка. У основания выводов в корпусе щели, по ним жидкий флюс стекает на контакты. Паяйте припоем с флюсом внутри, быстро, и не двигайте движок, пока вывод горячий. Пропаивайте все три вывода: корпус держится только на них.
• Прорезь в корпусе. Под движок нужна прорезь не меньше 6,1 × 3,9 мм (движок 3,9 мм плюс ход 2,2 мм). Сколько движок выступает над корпусом, чертёж не указывает: приложите деталь к стенке, прежде чем пилить.

Что пригодится вместе

• Батарейный отсек 2 × 18650 (7,4 В) или 6 × AA (9 В) — питание проекта через переключатель;
• Силиконовый провод 24AWG, красный и чёрный — мягкий, удобно подпаивать к выводам;
• Припой с флюсом, 0,5 мм;
• Переключатель перекидной SPST ON-OFF — главный выключатель для робота с моторами.

Комплектация

• 1 × переключатель движковый SS-12D06.
