Описание товара
Подробное описание товара
Общие сведения

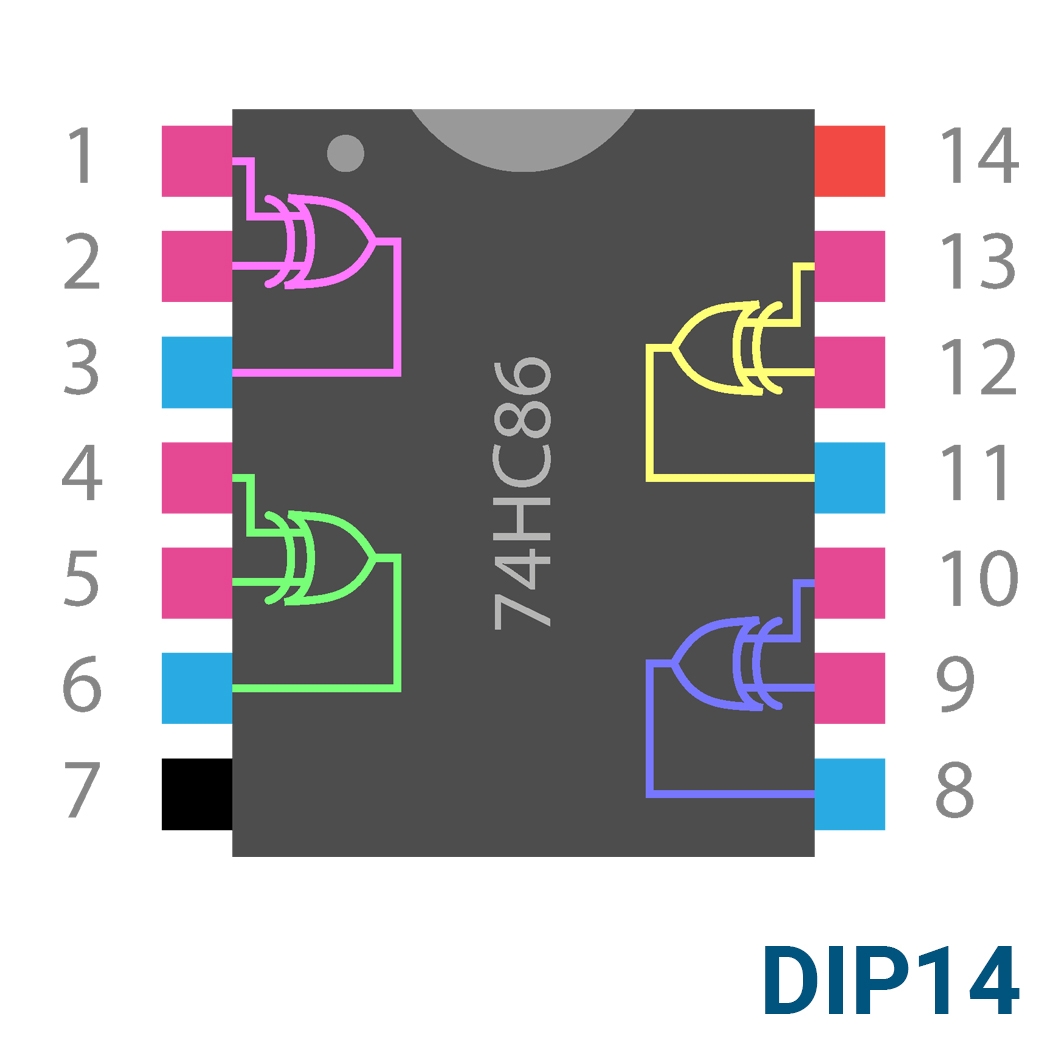

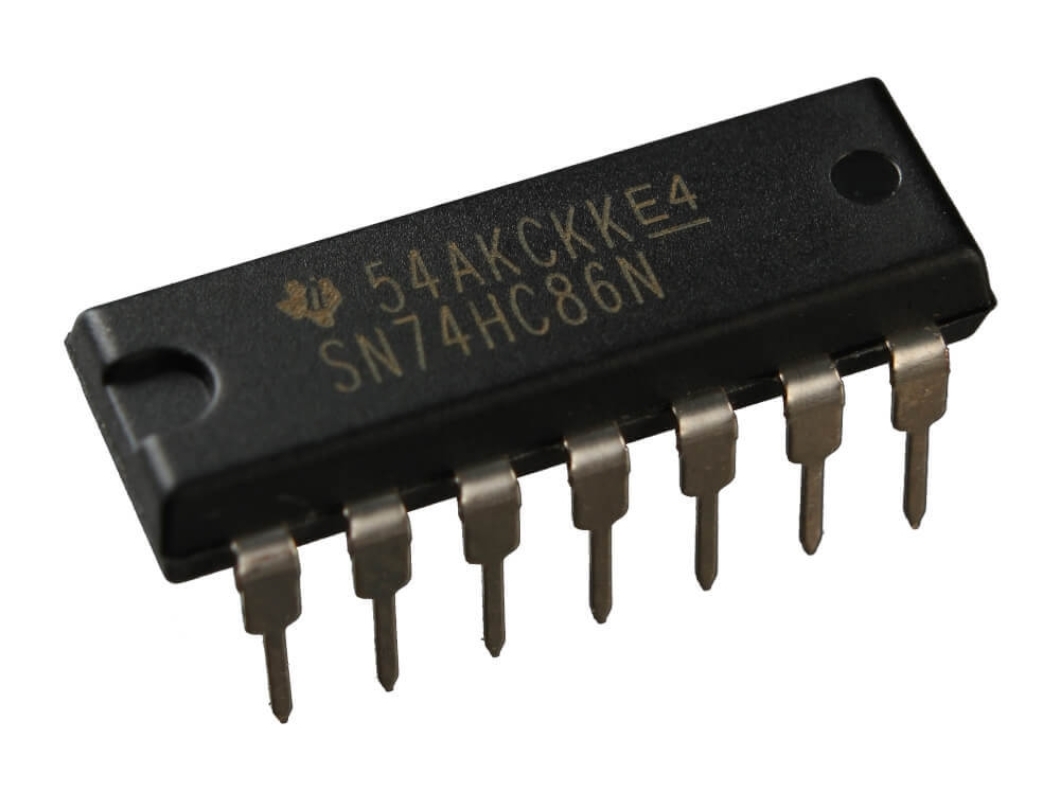

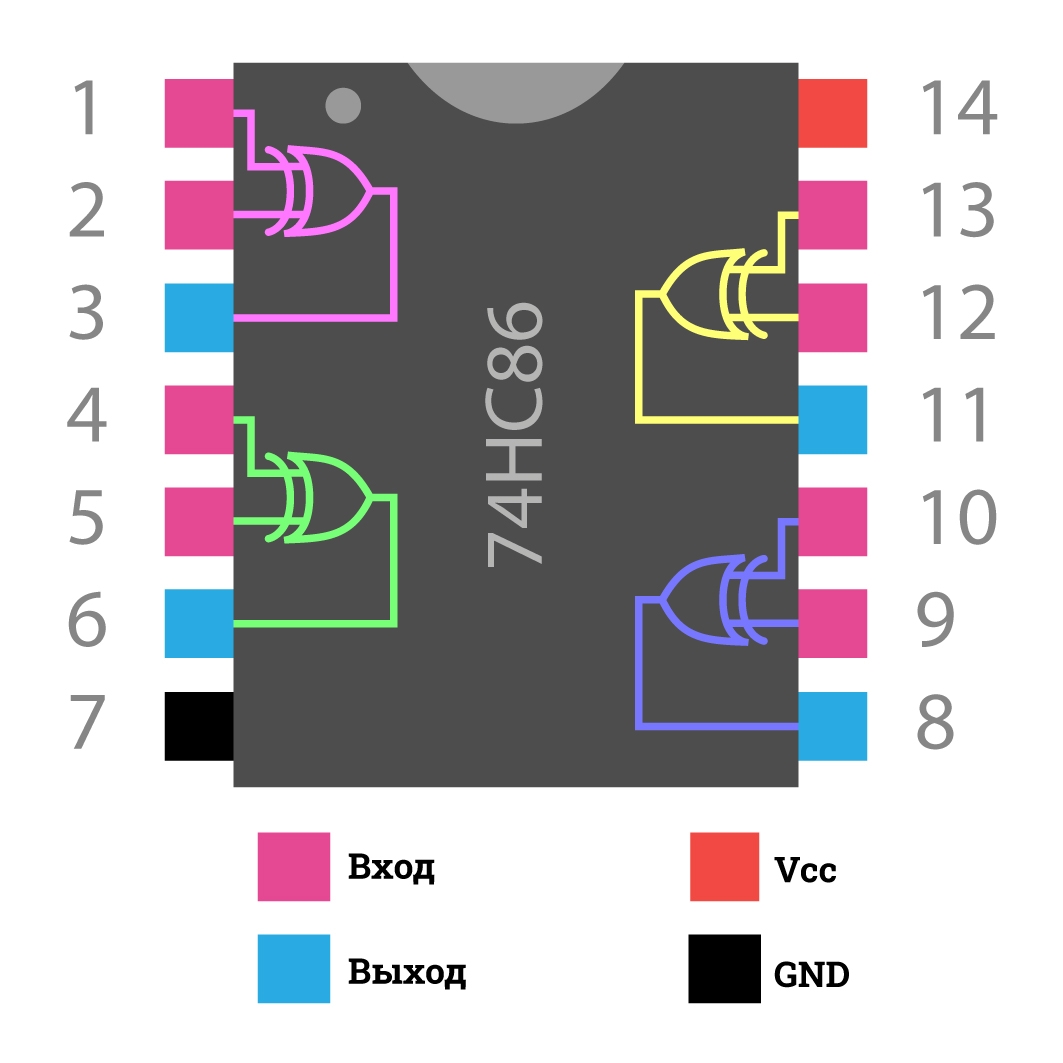

Микросхема логики SN74HC86N - микросхема с четырьмя элементами логики XOR - исключающее ИЛИ. Каждый элемент имеет два входа и один выход.
![](https://iarduino.ru/img/upload/dc8e583ebaf4616965f90ee367fca6f9.png)
![](https://iarduino.ru/img/upload/893f864a2f383a0dbf1473379171ef2c.png)
Таблица истинности
Вход A | Вход B | Выход |
---|---|---|
1 | 1 | 0 |
1 | 0 | 1 |
0 | 1 | 1 |
0 | 0 | 0 |
Характеристики
- Напряжение питания: 2 - 6 В
- Максимальный ток покоя: до 20 μА
- Ток утечки на входах: до ±1 μА
- Рабочая температура: от –40°C до +85°C
Комплектация
- 1x Микросхема логики SN74HC86N
