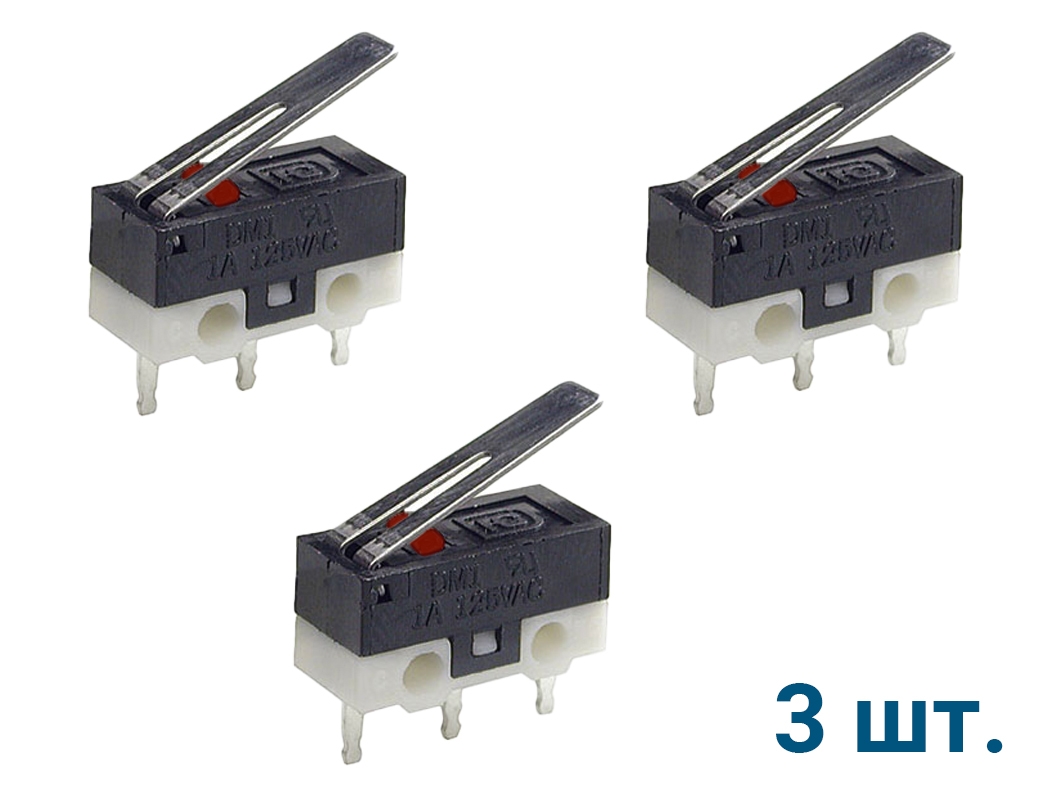

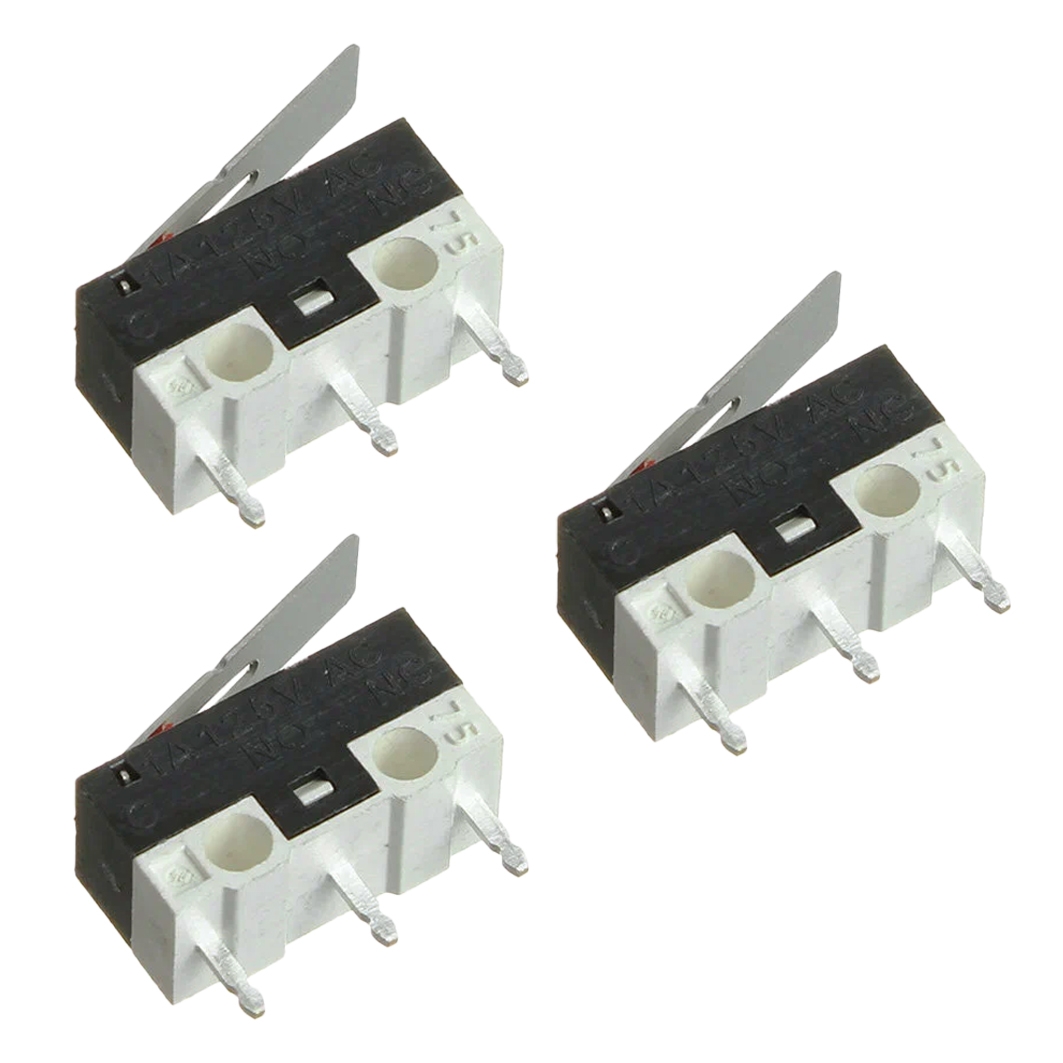

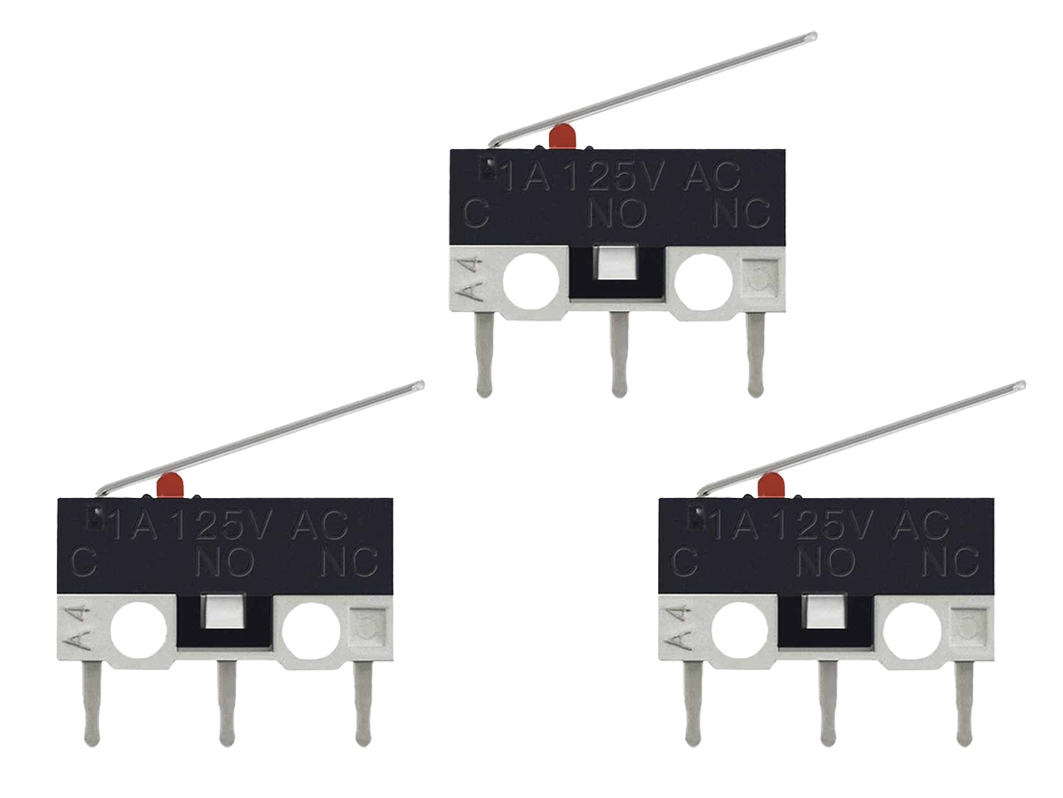

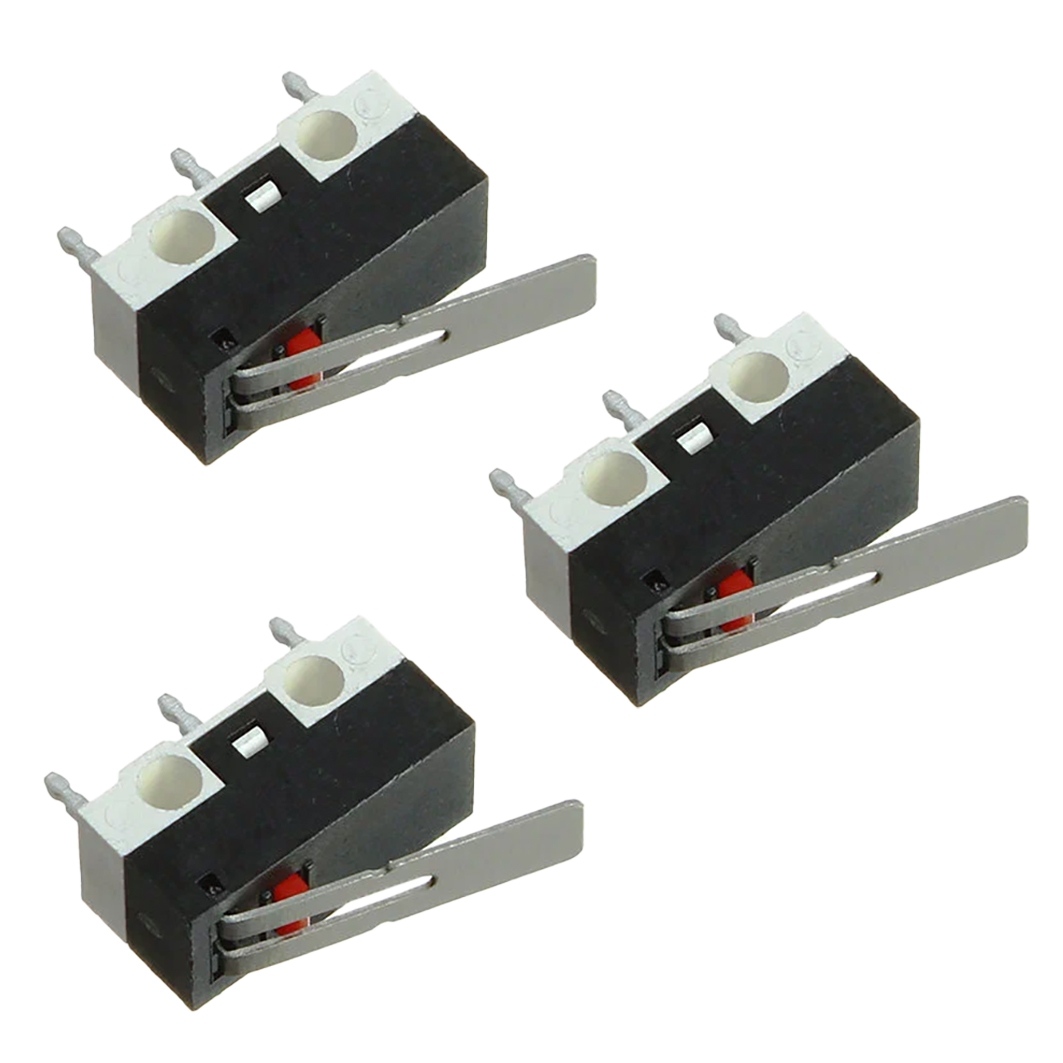

Микропереключатель (3 pin / SPDT / ON-(ON) / 3 шт.)

Микропереключатель (в народе — «микрик») — это компактная кнопка для управления электронными устройствами. Кнопки окружают нас повсюду — включить/выключить свет, вызвать лифт, разогреть еду, приготовить кофе, включить смартфон и т.д. Даже при создании описания к текущему микропереключателю мы кликаем кнопкам на мышке. И только вы знаете, какая магия произойдёт после нажатия на кнопку в вашем устройстве.

Общие сведения

Микропереключатель — это механическое устройство, которое может замыкать и размыкать электрическую цепь под действием небольшого внешнего усилия на толкатель. В электронике существует огромное количество видов переключателей, которые отличаются: габаритами, принципом работы, с фиксацией / без фиксации и т.д.

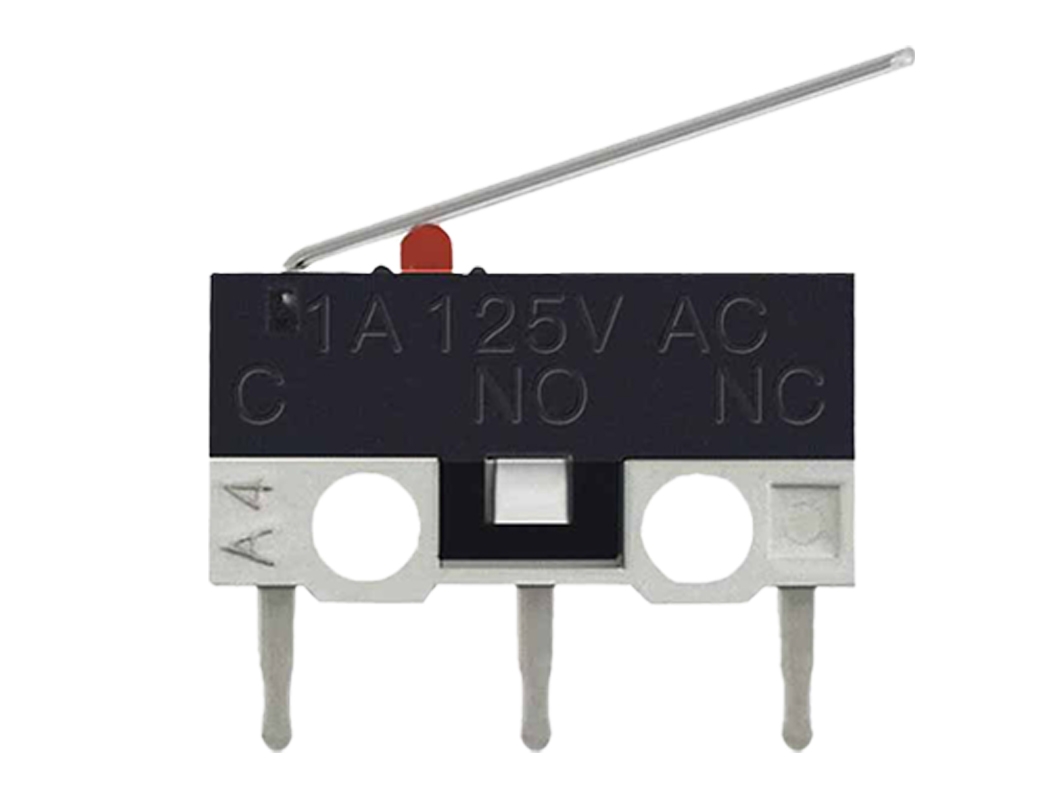

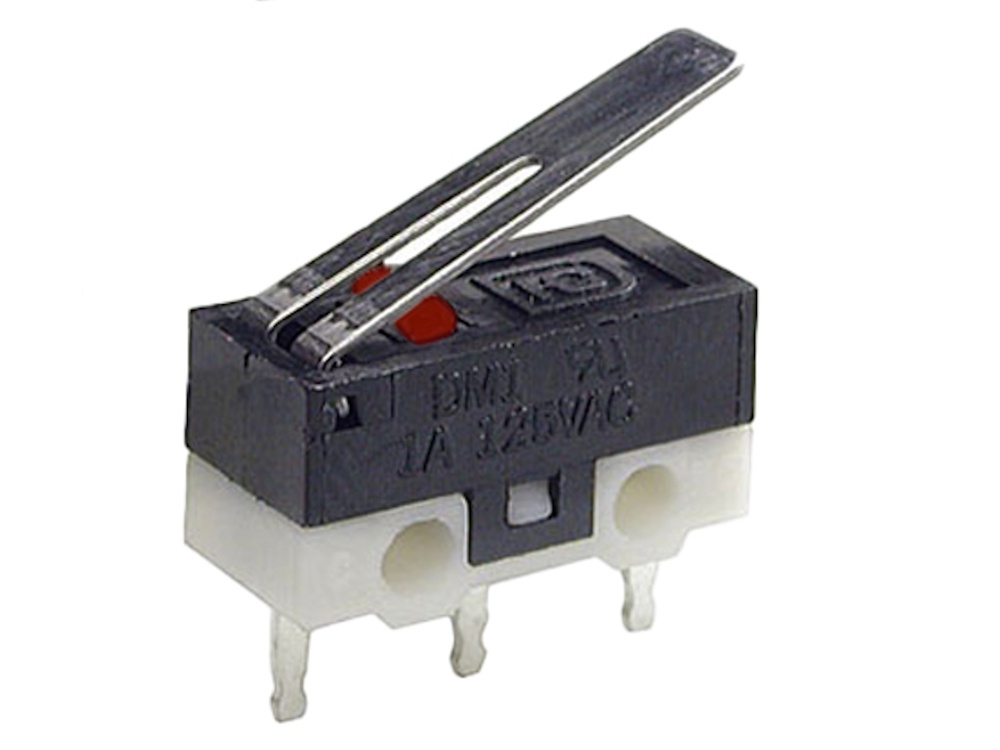

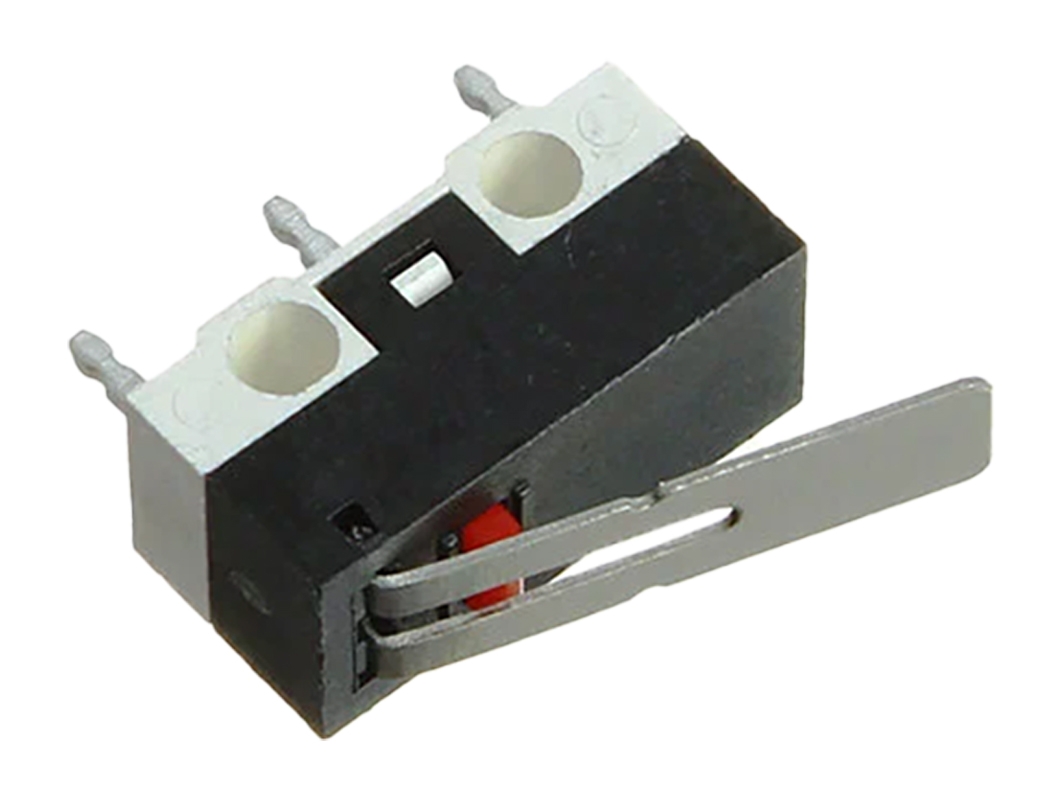

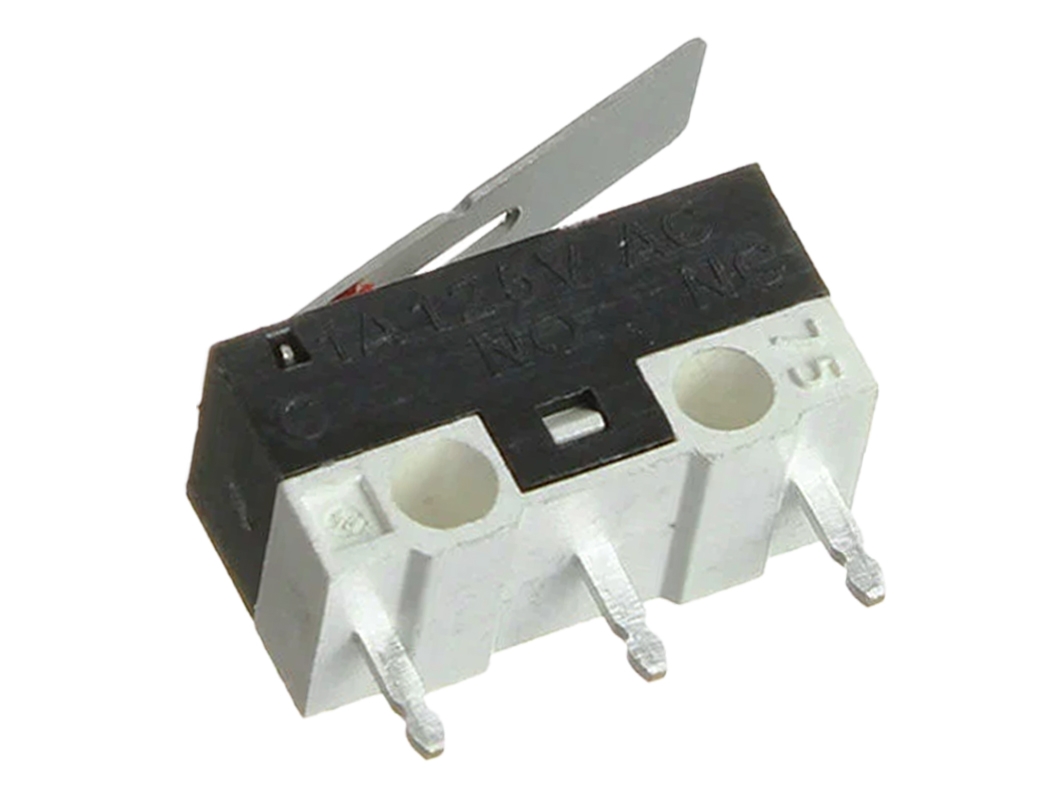

Конкретно наша модель — компактный переключатель в пластиковом корпусе с контактами под SMD-монтаж. Сверху установлена металлическая пластина-толкатель, которая при нажатии передаёт усилие на внутренний механизм, обеспечивая чёткий щелчок и мгновенное переключение контактов.

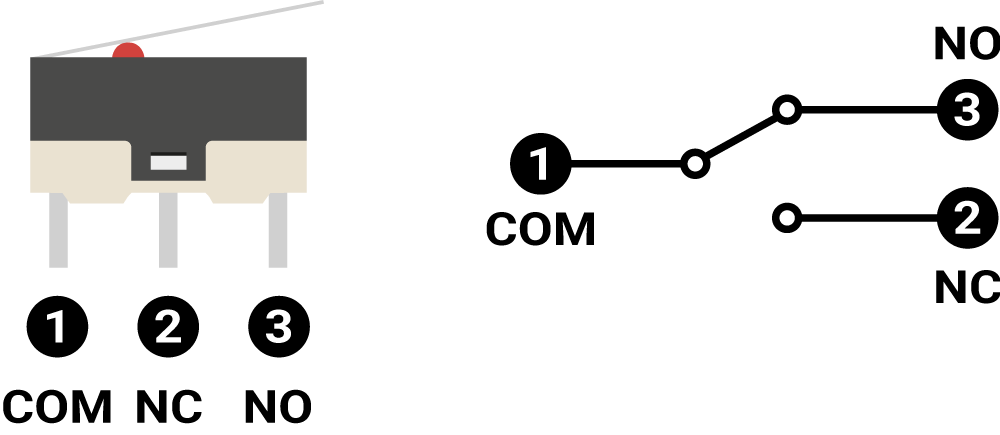

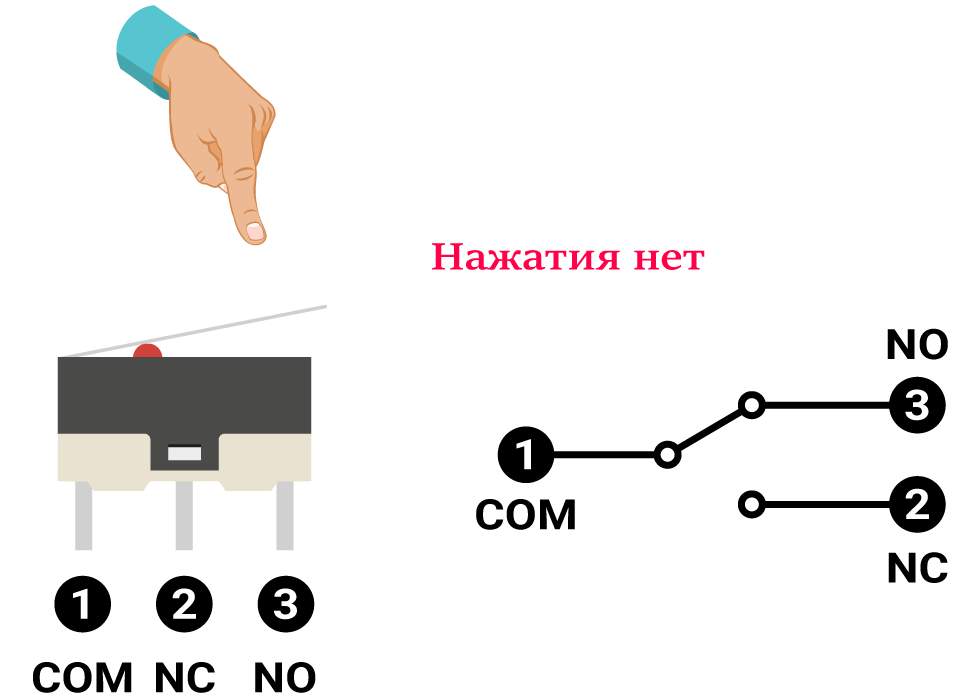

На выходе переключателя расположено три контакта. Конструкция выполнена по схеме SPDT (от англ. Single Pole Double Throw — «однополюсный, двухпозиционный»), в котором один общий контакт COM переключается между NC и NO.

Микрик может быть в двух состояниях:

• Нажат — есть давление на толкатель: COM соединён с NC, а с NO разомкнут.
• Не нажат — нет давление на толкатель:COM соединён с NO, а с NC разомкнут.

Подключение и программирование

На первый взгляд, работа с микропереключателем не таит сюрпризов. Если вы собираетесь использовать микрик как простой рубильник без микроконтроллера, то просто подключайте её разрыв цепи. А если вы собираетесь использовать микрик с микроконтроллером, например Arduino или Raspberry Pi, тут вас ждут интересные подводные камни: эффект дребезга, электрические наводки-помехи и т.д. Для того чтобы победить все сложности, читайте наш гайд по кнопкам.

Возможные дополнения

Обратите внимания на ряд дополнительных позиций, которые возможно вам понадобятся:

• Pull UP/DOWN (Trema-модуль) — модуль подтяжки для устранения помех и наводок.
• Набор инструментов для пайки — для монтажа микропереключателя на плату или подключения проводов.

Доступные альтернативы

В нашем магазине представлена целая линейка кнопок и переключателей на любой вкус и цвет.

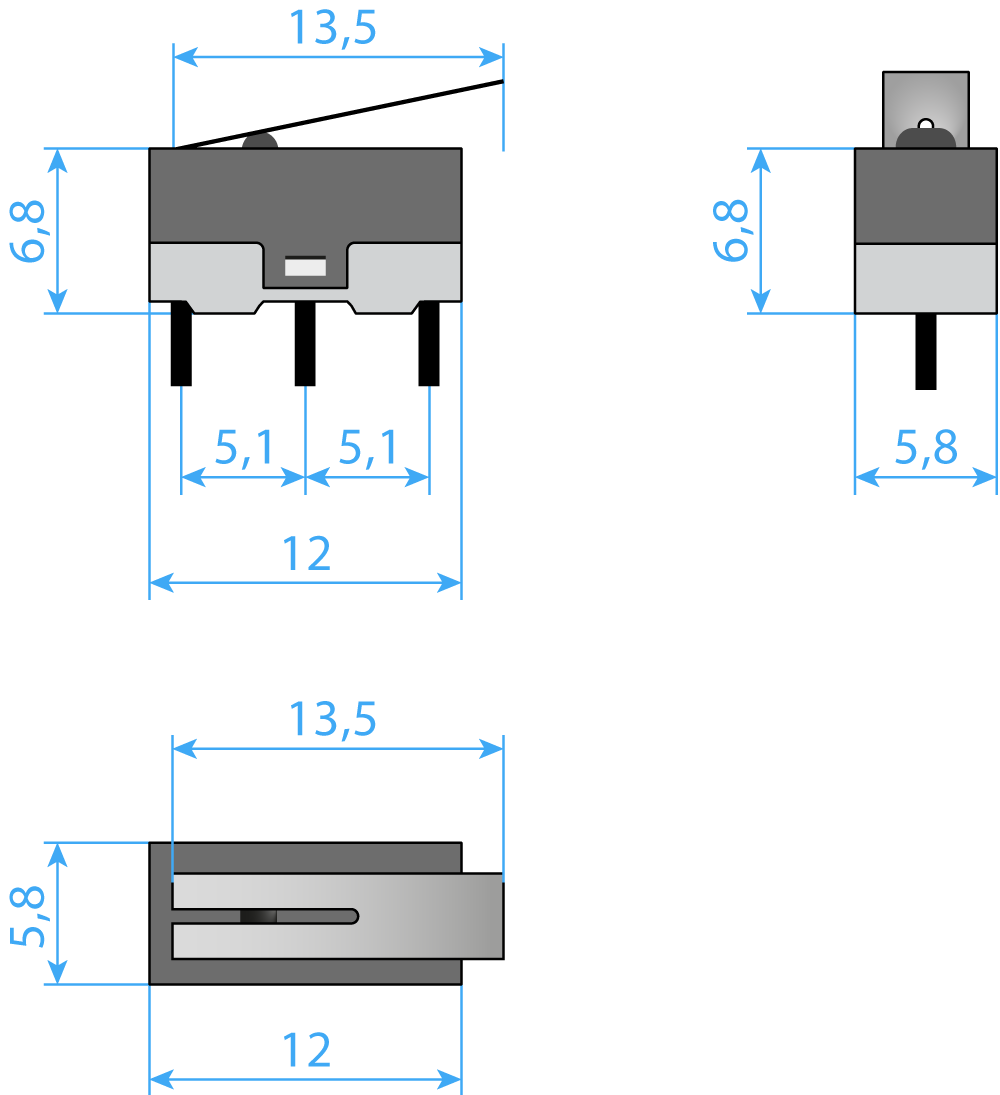

Габаритный чертёж

Комплектация

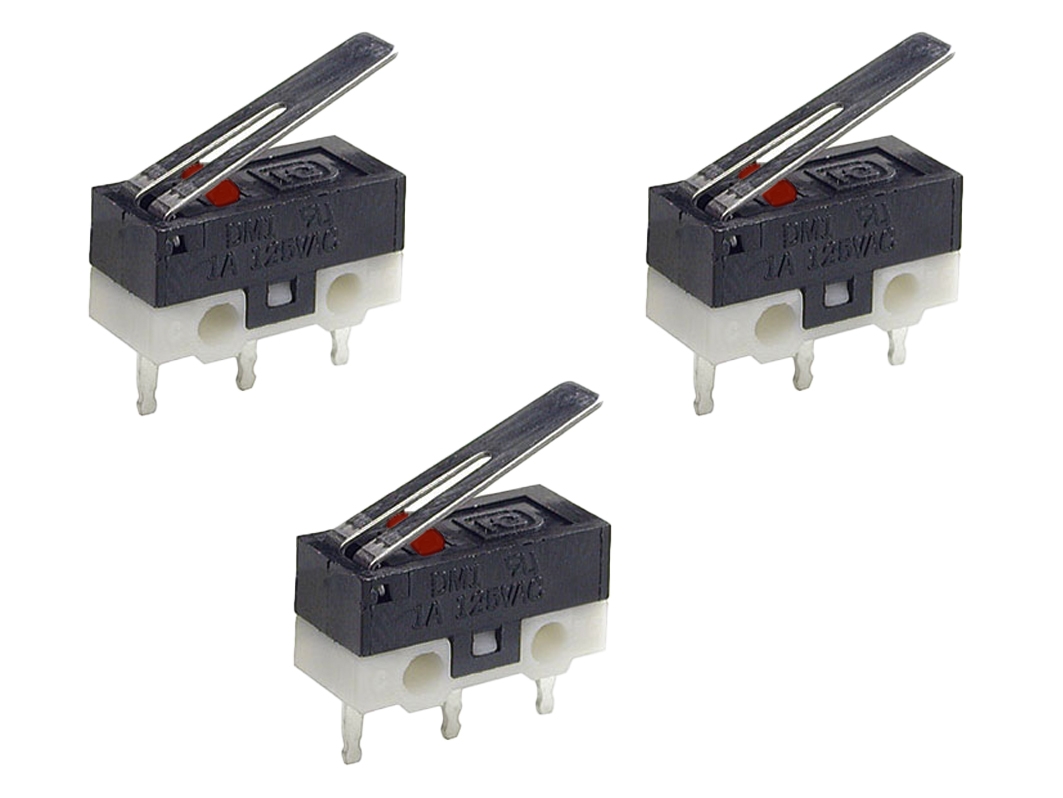

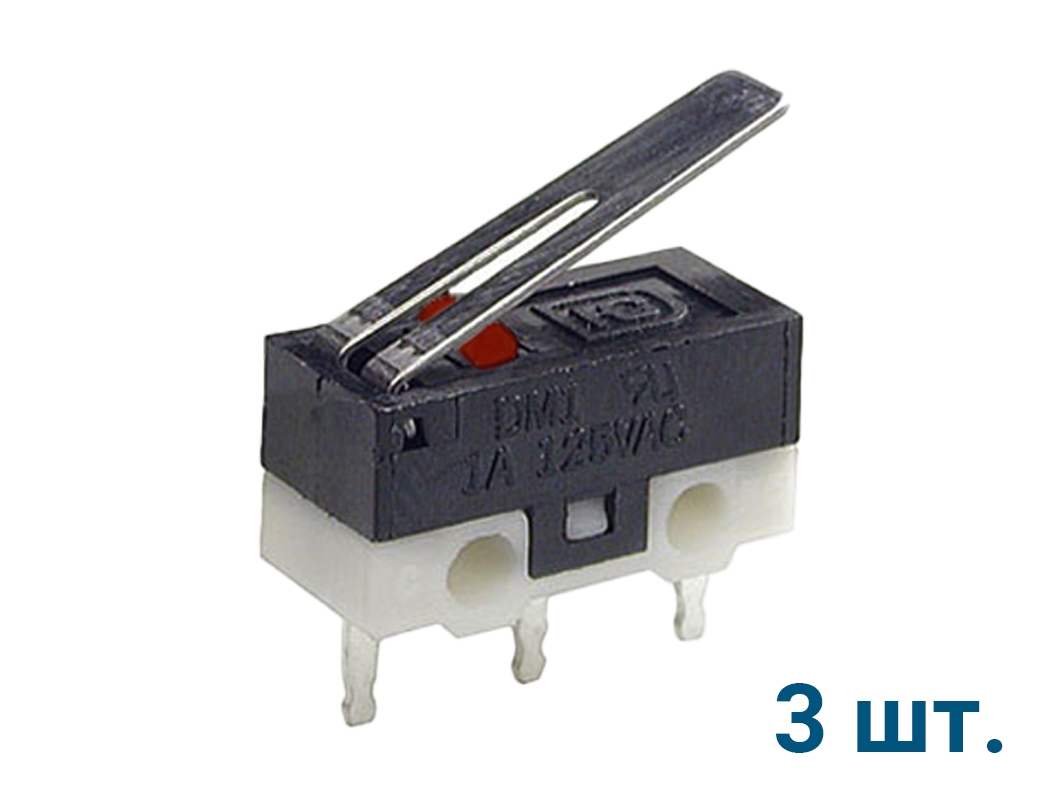

• 3× Микропереключатель SPDT

Характеристики

• Модель: Микропереключатель SPDT ON-(ON) (3 шт.)
• Количество контактов: 3 (COM, NC, NO)
• Схема контактов: SPDT (Single Pole Double Throw)
• Режим работы: ON–(ON)
• Тип переключения: без фиксации
• Коммутируемый ток: до 1 А
• Время жизни: не менее 100000 кликов
• Длина толкателя: 13,5 мм
