 LCD Keypad Shield для Arduino ардуино
 LCD Keypad Shield для Arduino ардуино
 LCD Keypad Shield для Arduino ардуино

LCD Keypad Shield для Arduino

Модуль оснащен символьным дисплеем и клавиатурой Подробнее...
Модификация
Скоро в продаже Артикул: # 330
616 ₽
Возможен безналичный расчёт для юридических лиц при оформлении заказа
Сообщить о поставке на e-mail:
{{ status }}
  • Доставка товаров по России, Белоруссии, Казахстану
  • Возможен безналичный расчёт для юридических лиц при оформлении заказа
Количество:
Перейти в корзину и оформить заказ.
MAX
Telegram
Обсудить вопросы приобретения, не технические!
*Доступно общение только текстовыми сообщениями, звонки и аудио сообщения не обслуживаются
Офлайн
Описание товара
Подробное описание товара
Библиотеки
Для работы с данным модулем вам потребуются следующие библиотеки:
  1. LCDKeypad Библиотека
  2. DFR_Key
  3. А так же LiquidCrystal может быть использована для вывода на дисплей

Используемые входы/выходы:
Данный LCD Keypad Shield использует следующие входы/выходы с Arduno:
  • A0 - кнопки (Select, Up, Right, Down, Left)
  • D4-D10 - подключение экрана

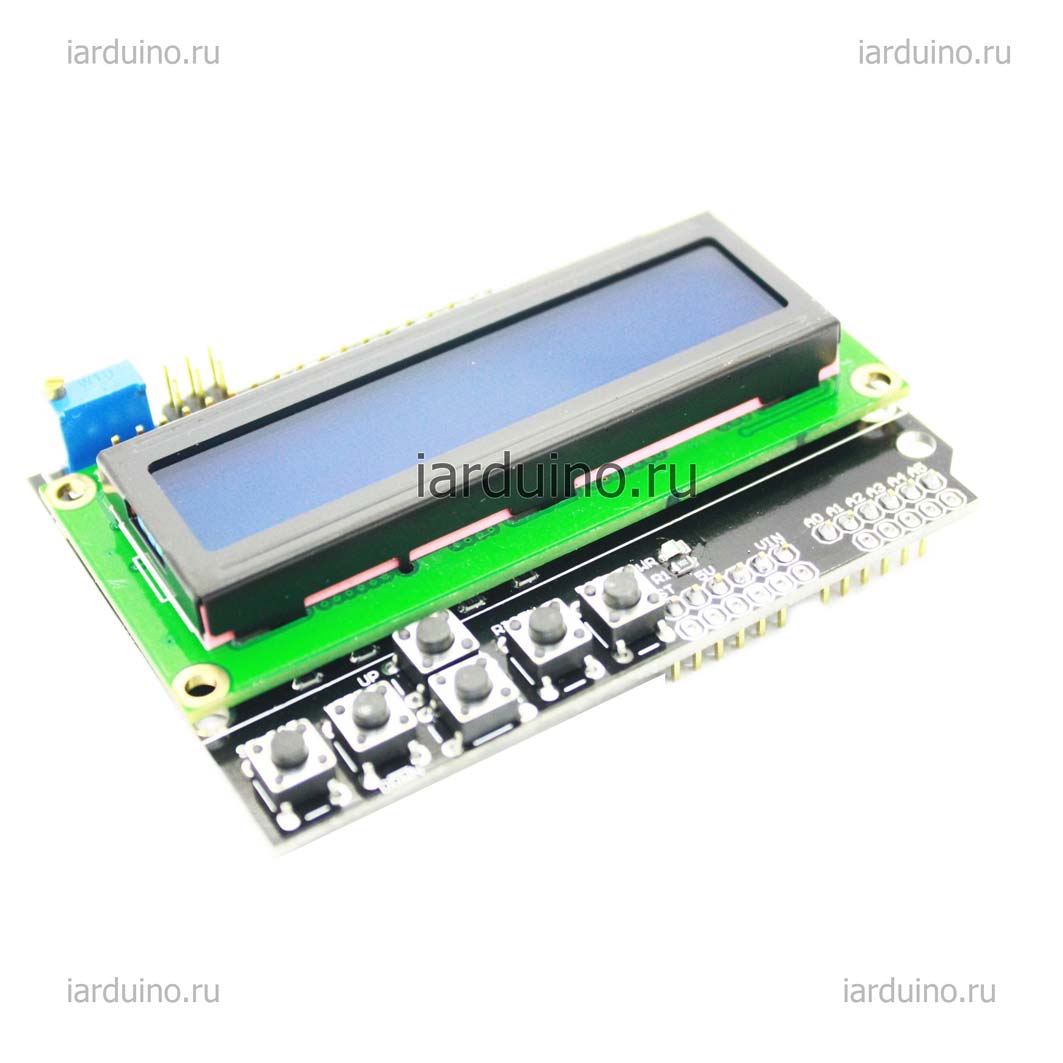

LCD keypad

Разработчики этого шилда очень грамотно поступили, подключив все кнопки через резисторы разного сопротивления к аналоговому пину. Это позволило сэкономить 5 дискретных пинов для других нужд.

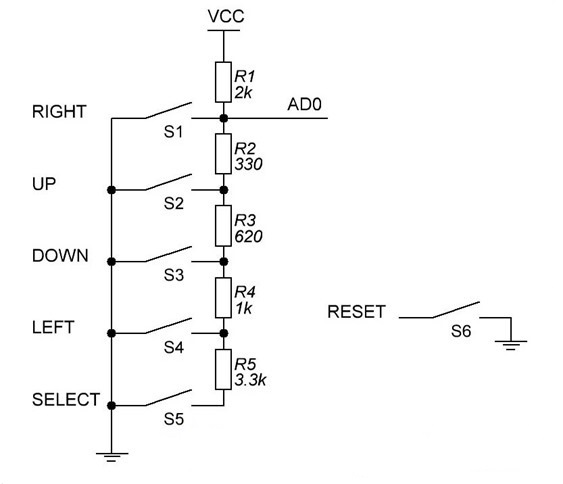

Схема принципиальная распайки кнопок
PinFunction
Analog 0Button (select, up, right, down and left)
Digital 4DB4
Digital 5DB5
Digital 6DB6
Digital 7DB7
Digital 8RS (Data or Signal Display Selection)
Digital 9Enable
Digital 10Backlit Control
Демонстрация:
