Цветной сенсорный дисплей Nextion Enhanced 2,4” / 320×240

Дисплей Nextion Enhanced NX3224K024 подарит вашему девайсу привлекательный интерфейс без затрат памяти управляющей платформы. Накидайте кнопки, регуляторы, картинки в наглядном редакторе, затем залейте прошивку на сенсорный экран и ваш визуальный интерфейс готов.

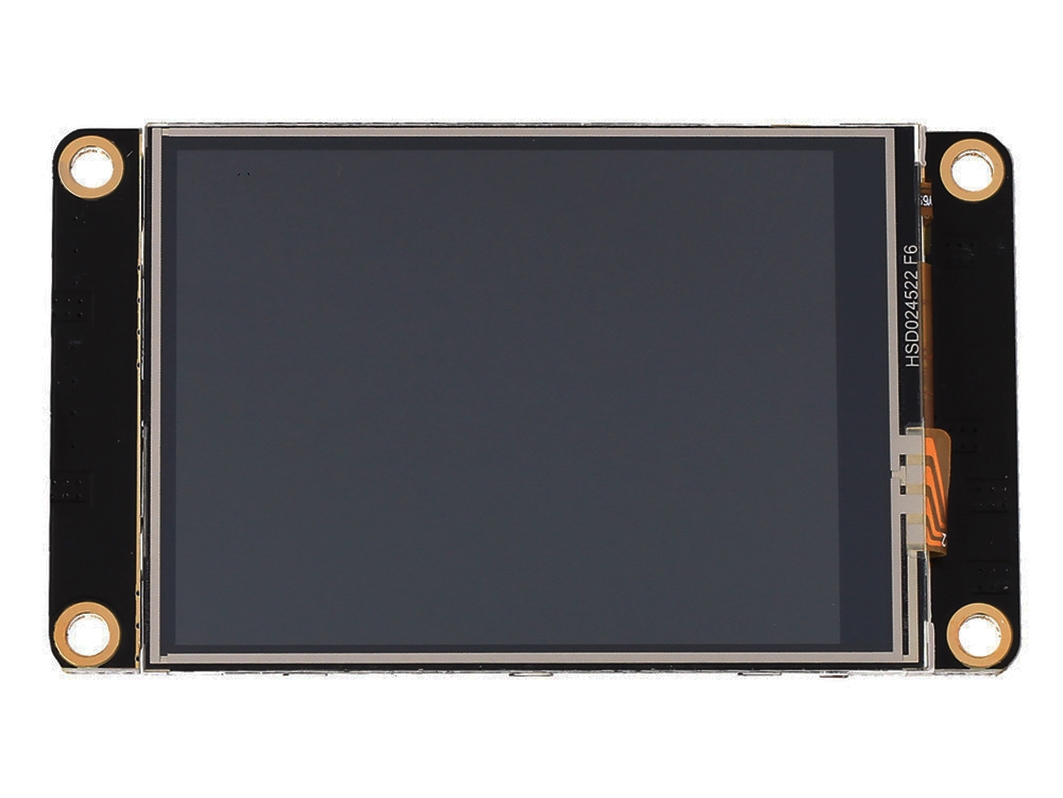

Дисплейный модуль Nextion NX3224K024 из линейки Enhanced выполнен на матрице TFT TN с диагональю 2,4 дюйма, разрешением 320×240 пикселей и отображает 65536 цветов.

Видеобзор

Общие сведения

Дисплеи Nextion — это не просто цветные сенсорные экраны, а полноценная универсальная система человеко-машинного интерфейса Human-Machine Interface, которая совместима с любой управляющей платформой: Arduino, Raspberry Pi, ESP-контроллерами и др.

На плате в HMI-дисплеях распаян собственный драйвер, который который отвечает за отрисовку графики, обработку сигналов с тачскрина и общение с внешними контроллерами по интерфейсу UART. Это даёт возможность не передавать массивные графические данные между экраном и управляющей платой, соответственно освобождая ценные ресурсы внешнего контроллера.

Nextion Editor

В систему Nextion входит линейка сенсорных дисплеев Nextion и визуальный редактор интерфейсов Nextion Editor. Графический редактор содержит библиотеку стандартных элементов: кнопки, ползунки, поля ввода, графики и прогресс-бары. Перетащите подходящие объекты на визуальный макет экрана и настройте их реакцию на события. Готовая прошивка зашивается в дисплей через SD-карту или интерфейс UART.

В редакторе предусмотрен удобный эмулятор экрана, который позволяет быстро протестировать результат без прошивки дисплейного модуля.

Особенности

• Встроенный микроконтроллер, который отвечает за отрисовку графики, обработку сигналов с тачскрина и общения с внешними контролерами.
• Визуальный редактор Nextion Editor с готовой библиотекой компонентов.
• Совместимость со всеми управляющими платами: Arduino, Raspberry Pi, ESP-контроллерами и другие.
• Загрузка прошивки через SD-карту или UART.
• Восемь контактов ввода-вывода GPIO.
• Встроенные часы реального времени с автономным питанием.

Подключение и программирование

Все подробности по началу работы с дисплеем читайте в наших инструкции по настройке приложения Nextion Editor.

Питание

Для питания дисплея рекомендуем источник c напряжением 5 В и током не менее 1 А — например, блок питания с кабелем micro-USB.

Комплектация

• 1× Дисплейный модуль
• 1× Четырёхпроводной шлейф
• 1× Адаптер для питания по USB

Характеристики

• Модель: Nextion Enhanced NX3224K024
• Дисплей:
  • Диагональ: 2,4 дюйма
  • Разрешение: 320×240
  • Матрица: TFT TN
  • Количество цветов: 65536
  • Подсветка: светодиодная
  • Яркость: до 300 кд/м²
  • Тачскрин: резистивный
• Драйвер дисплея:
  • Чип: STM32F030R8T6
  • Ядро: ARM Cortex-M0
  • Частота: 48 МГц
  • RAM-память: 3,5 КБ
  • Внешняя Flash-память: 16 МБ
  • Внешняя EEPROM-память: 1 КБ
• Интерфейсы:
  • Аппаратный интерфейс: JST PH-4
  • Программный интерфейс: UART
  • Поддержка microSD: до 32 ГБ
• Дополнительно:
  • Портов ввода-вывода GPIO: 8
  • Встроенные RTC
• Питание:
  • Входное напряжение питания: 5 В
  • Напряжение логических уровней: 3,3–5 В
  • Потребляемый ток при 100% яркости: до 65 мА
  • Потребляемый ток в режиме сна: 15 мА
• Габариты:
  • Размер видимой области дисплея: 48,9×36,3 мм
  • Размер дисплея: 60,2×36,7 мм
  • Размер платы: 74,4×42,7×11,5 мм
