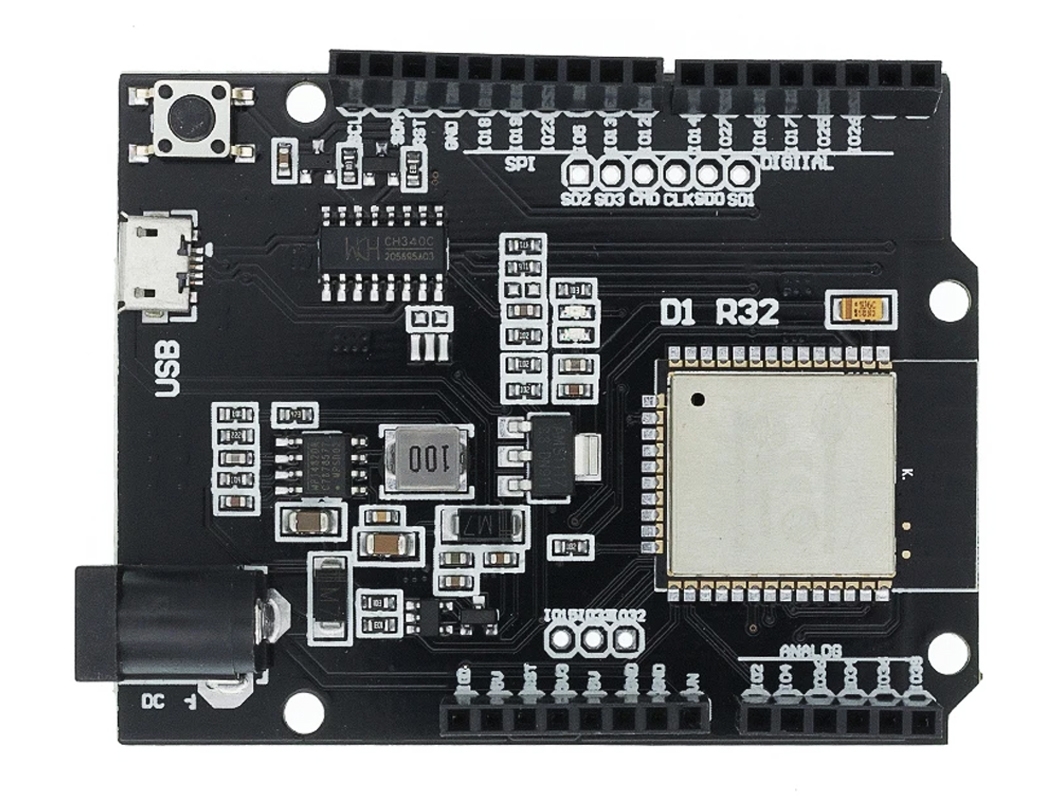

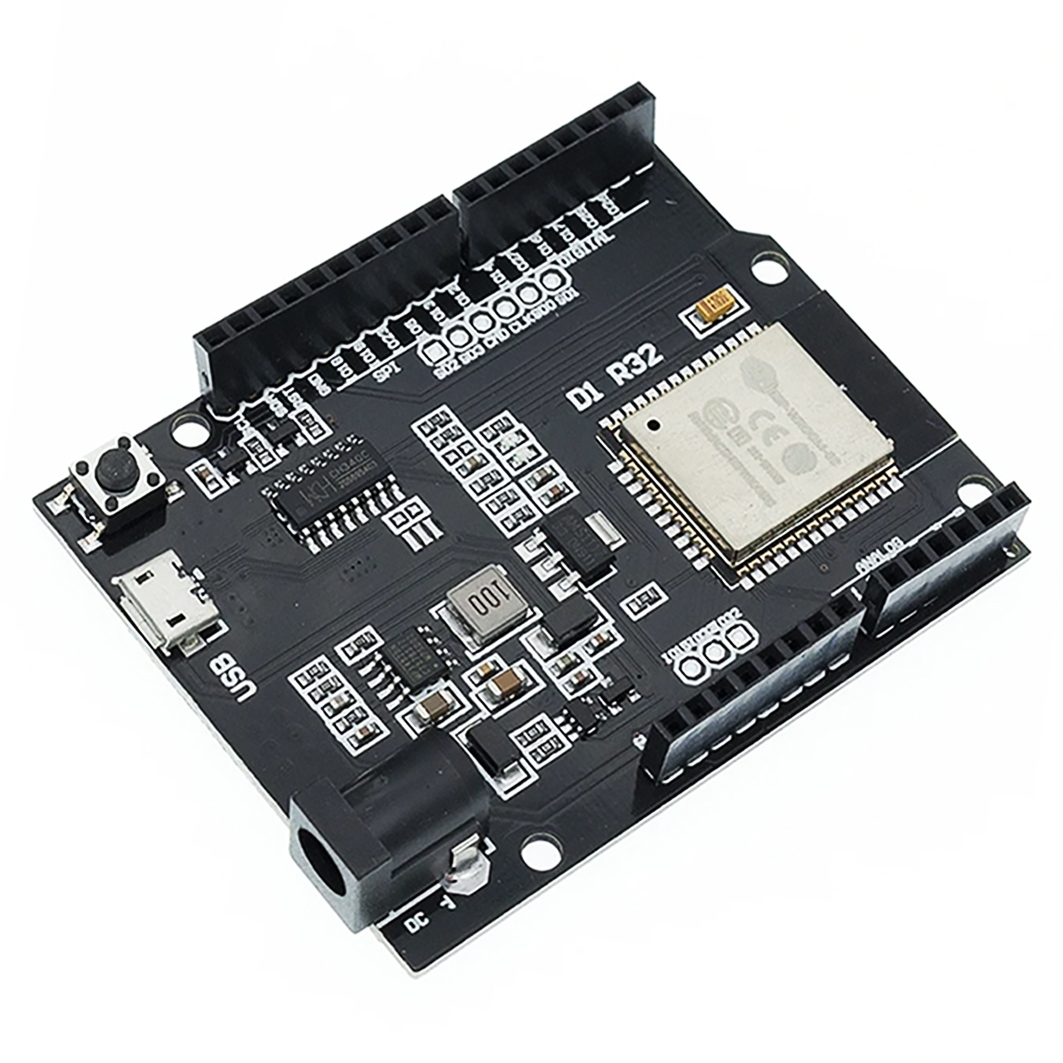

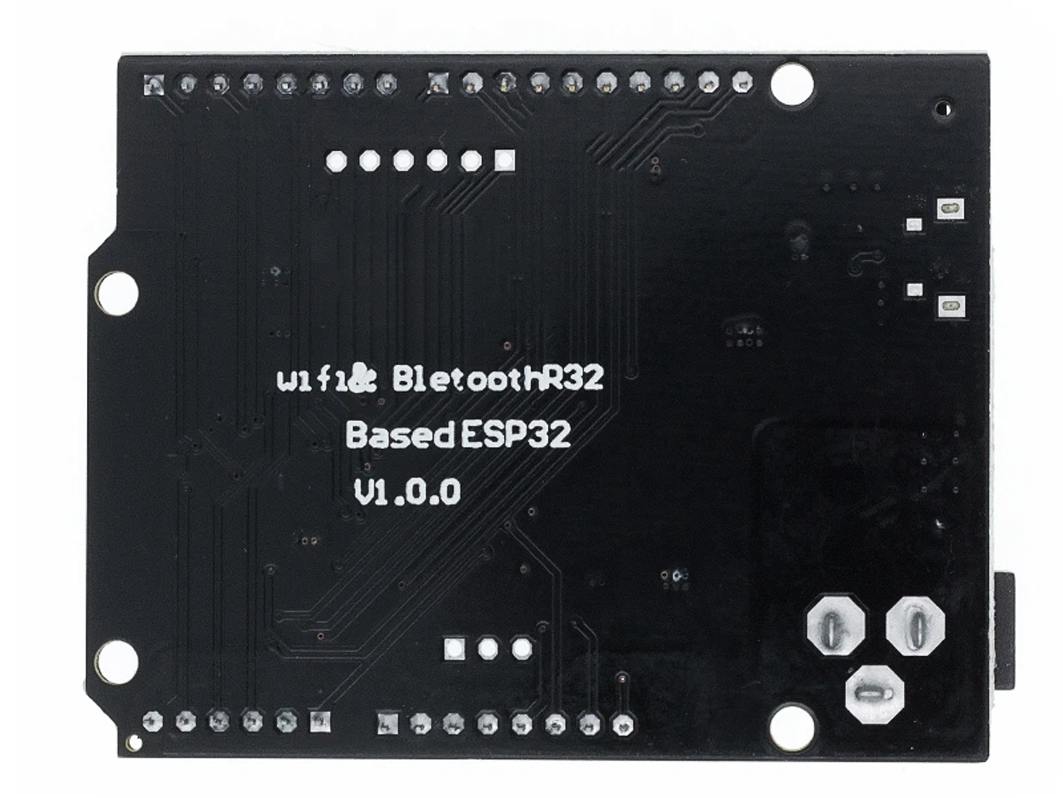

Контроллер с Wi-Fi WeMos D1 R32 на ESP32

Не хватает памяти и ресурсов полюбившийся платформы Arduino Uno R3? А может еще добавить беспроводных технологий Wi-Fi или Bluetooth? Просто придайте закиси азота своему проекту — обратите внимания на контроллер ESP32 Wemos D1 R32, который физически совместим с многолетним фаворитом Arduino Uno R3, а программно превосходит на несколько порядков.

Платформа ESP32 Wemos D1 R32 будет также полезна для создания устройств на базе интернета вещей. Например, плата станет отличным контролером умного дома, веб-сервером для отображения показаний датчиков или мозгом робота управляемого по Wi-Fi или Bluetooth.

Подробности

Рассмотрим основные плюшки платы ESP32 Wemos D1 R32

Модуль ESP32

Платформа ESP32 Wemos D1 R32 выполнена на модуле ESP32-S. Под металлической крышкой ESP32-S расположена система на кристалле SoC в виде чипа ESP32-D0WDQ6 с тактовой частотой до 240 МГц и Flash-память на 4 МБ. Также в кристалл встроен датчик температуры, датчик Холла и контроллер сенсорного ввода. Поддерживаются беспроводные стандарты связи Wi-Fi 802.11 b/g/n (2,4 ГГц) и протокол Bluetooth v4.2 с BLE.

Преобразователь USB-UART CH340

Преобразователь USB-UART на чипе CH340 обеспечивает связь модуля ESP-12S с USB-портом компьютера. При подключении к ПК — ESP32 Wemos D1 R32 определяется как виртуальный COM-порт.

Преобразователь питания

На плате расположено два преобразователя питания:

• MP1482 с выходным напряжением 5 вольт и максимальным током 2 А.
• AMS1117-3.3 с выходом напряжением 3,3 вольт и максимальным током 1 А.

Порт micro-USB

Разъём micro-USB предназначен для прошивки и питания платформы ESP32 Wemos D1 R32 по USB. Для коммуникации понадобится кабель Micro USB.

Разъём DC Barrel Jack

Коннектор DC Barrel Jack служит для подключения внешнего источника напряжения в диапазоне от 7 до 12 вольт. Например блок питания на 9 В или 12 В.

Кнопка RESET

Кнопка RESET служит для ручного сброса питания — аналог кнопки RESET обычного компьютера.

Подключение и программирование

1. Подключите ESP32 Wemos D1 R32 к ПК через кабель Micro USB.
2. Для программирования платформы ESP32 Wemos D1 R32 используйте штатную среду Arduino IDE. Весь процесс установки и настройки читайте в нашем руководстве по Arduino IDE
3. По умолчанию IDE настроена только на штатные AVR-платы. Для работы с контроллером ESP32 Wemos D1 R32 — добавьте в менеджере плат поддержку платформ семейства ESP32 Boards.
4. Если при подключении контроллера ESP32 Wemos D1 R32 в Arduino IDE не появляется новый COM-порт, установите драйвер USB-UART преобразователя для Windows 7 или Windows 10.

Питание

Для питания платы ESP32 Wemos D1 R32 можно использовать порт Micro USB, контакт Vin или разъём DC Barrel Jack. Источник определяется автоматически.

• При питании через USB используйте блок питания на 5 В с USB-выходом и кабель Micro USB.
• При питании через пин Vin или разъём DC Barrel Jack — используйте источник с выходным напряжением от 7 до 12 В. Например блок питания на 9 В или 12 В.

Распиновка

На плате расположены 23 контакта общего назначения для подключения дополнительных плат расширения, модулей и сенсоров:

• Всего контактов общего назначения: 23
• Контакты ввода-вывода GPIO: 19
• Контакты ввода GPI: 4
• Контакты с ШИМ: 19 с разрядностью до 16 бит (по умолчанию 8 бит)
• Контакты с АЦП: 13 с разрядностью до 16 бит (по умолчанию 14 бит)
• Контакты с ЦАП: 2 с разрядностью 8 бит

Доступные альтернативы

Контроллер ESP32 Wemos D1 R32 выполнен в формфакторе Arduino Shield R3 на базе модуля ESP32. В нашем магазине также доступны платы в формфакторе Arduino Shield R3 на других чипах ESP:

• Контроллер ESP32 Wemos D1 R32
• Контроллер ESP8266 Wemos D1 R2

Габаритный чертёж

Комплектация

• 1× Контроллер ESP32 Wemos D1 R32

Характеристики

• Модель: Контроллер ESP32 Wemos D1 R32
• Интерфейс USB-UART: CH340
• Чип: ESP32
• Стандарт Wi-Fi: 802.11 b/g/n
• Стандарт Bluetooth: BLE v4.2 BR/EDR
• Тактовая частота: 240 МГц
• Flash-память: 4 МБ
• SRAM-память: 520 КБ
• Входное напряжение питания: 5 В
  • Через USB: 5 В
  • Через пин Vin: 7–12 В
  • Через DC Barrel Jack: 7–12 В
• Напряжение логических уровней: 3,3 В
• Контакты общего назначения:
  • Всего контактов общего назначения: 23
  • Контакты ввода-вывода GPIO: 19
  • Контакты ввода GPI: 4
  • Контакты с ШИМ: 19 с разрядностью до 16 бит (по умолчанию 8 бит)
  • Контакты с АЦП: 13 с разрядностью до 16 бит (по умолчанию 14 бит)
  • Контакты с ЦАП: 2 с разрядностью 8 бит
  • Возможность сконфигурировать интерфейсы: 3×UART, 3×SPI и 2×I²C

Ресурсы

Мы также рекомендуем к чтению ссылки на статьи, документации и другие вспомогательные материалы по платформе ESP32 Wemos D1 R32.

Инструкции

• Установка и настройка среды Arduino IDE
• Установка поддержки платформы ESP32 Wemos D1 R32 в Arduino IDE
• Установка драйвера USB CH340 для Windows 7
• Установка драйвера USB CH340 для Windows 10

Документация

• Datasheet на модуль ESP32-S
• Datasheet на чип SoC ESP32-D0WDQ6
• Datasheet на USB-UART преобразователь CH340
• Datasheet на преобразователь питания MP1482 на 5 В
• Datasheet на преобразователь питания AMS1117-3V3 на 3,3 В.
