 Фитинг Type-I (PF JG 1/4” – НР 1/2”) для Arduino ардуино
 Фитинг Type-I (PF JG 1/4” – НР 1/2”) для Arduino ардуино
 Фитинг Type-I (PF JG 1/4” – НР 1/2”) для Arduino ардуино
 Фитинг Type-I (PF JG 1/4” – НР 1/2”) для Arduino ардуино

Фитинг Type-I (PF JG 1/4” – НР 1/2”)

Переходник прямого исполнения с цанговым замком Push-Fit John Guest 1/4” и наружной резьбой 1/2” Подробнее...
Модификация
В наличии: 14 шт. Артикул: # 1751
340 ₽
Возможен безналичный расчёт для юридических лиц при оформлении заказа
Сообщить о поставке на e-mail:
{{ status }}
  • В наличии и готов к отправке!
  • Доставка товаров по России, Белоруссии, Казахстану
  • Возможен безналичный расчёт для юридических лиц при оформлении заказа
Количество:
Перейти в корзину и оформить заказ.
Telegram
WhatsApp
Обсудить вопросы приобретения, не технические!
*Доступно общение только текстовыми сообщениями, звонки и аудио сообщения не обслуживаются
Онлайн
Описание товара
Подробное описание товара

Используйте фитинги John Guest (JG) для выполнения различных соединений при прокладке бытовых систем хозяйственного или питьевого водоснабжения. Это могут быть устройства для очистки питьевой воды, льдогенераторы, кофейные автоматы, кулеры с водой и т.д. Главная задача фитинга — создать герметичное соединение между изделиями.

Конкретно фитинг для трубки Type-I (PF JG 1/4” – НР 1/2”) служит переходником прямого исполнения с цангового замка Push-Fit John Guest 1/4” на наружную резьбу 1/4”.

Фитинг марки JG 1/4” входит в систему быстросъемных фитингов и коннекторов с цанговыми соединениями John Guest (JG). А ещё соединитель подходит ко всем моделям фильтров очистки воды: Аквафор, Барьер, Гейзер и т.д.

Подробности

Штуцер прямого исполнения Type-I (PF JG 1/4” – НР 1/2”) разработан для соединения двух трубных магистралей:

  • Первая магистраль PF JG 1/4” – цанговый замок Push-Fit John Guest размером 1/4 дюйма для подключения труб John Guest размером 1/4 дюйма (Tube JG 1/4”).
  • Вторая магистраль НР 1/2” – наружная резьба размером 1/2 дюйма для подключения сантехнических изделий с внутренней резьбой 1/2 дюйма (ВР 1/2”).
Connector Type-I (PF JG 1/4” – Thead Male 1/2”) info 1

Фитинг не имеет запаха и вкуса, а также не содержит кислотообразующих химических веществ, что позволяет использовать соединитель в системах питьевого водоснабжения.

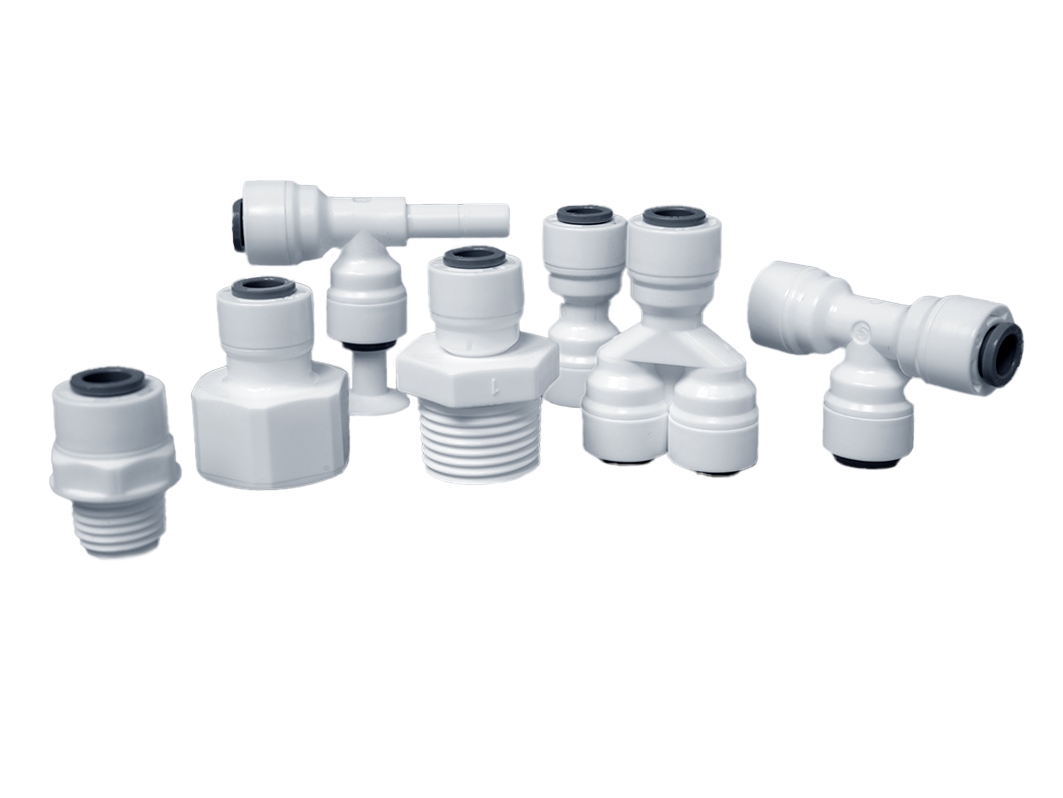

Быстросъемные соединения John Guest

Иллюстрации приведены на базовом фитинге Type-I (PF JG 1/4” – PF JG 1/4”). Во всех других штуцерах принцип работы John Guest аналогичный.

Connector Type-I (PF JG 1/4” – Thead Male 1/2”) info 2

Фитинги John Guest — это быстросъемные цанговые соединения, которые позволяют быстро собрать сложные трубопроводные системы без необходимости использования специализированных инструментов, сварочных работ или герметиков. Уникальная конструкция цангового замка прочно и надежно удерживает трубу, при этом без деформации самой трубы и не ограничивая поток. Фитинги JG устойчивы к коррозии и полностью разборны, что повышает производительность системы и сокращает время простоя во время технического обслуживания.

Конструкция

Корпус фитинга выполнен из полипропилена (ПП) с уплотнительными кольцами из этилен-пропиленового каучука (СКЭП). Для удержания входной трубы на фитинге расположены цанговые замки с металлически зубьями.

Connector Type-I (PF JG 1/4” – Thead Male 1/2”) info 3

Соединение трубы c фитингом Push-Fit JG

  1. Отрежьте трубу нужного размера.
  2. Вставите конец трубы в отверстие фитинга до упора.
  3. Проверьте надёжность соединения — слегка потяните трубку в обратном направлении, вытащить ее таким способом без повреждения элементов конструкции невозможно. Цанга в фитинге имеет зубцы из нержавеющей стали, которые надежно фиксируют трубку, а уплотнительное кольцо обеспечивает постоянную герметичность.
Connector Type-I (PF JG 1/4” – Thead Male 1/2”) info 4.1

Вот и всё John Guest соединение готово к работе под давлением.

Разъединение трубы c фитингом Push-Fit JG

Для разъединение трубы — утопите кольцо цанги на фитинге и вытяните трубу.

Connector Type-I (PF JG 1/4” – Thead Male 1/2”) info 4.2

Все фитинги John Guest: соединители, отсечные шаровые краны, коннекторы и трубки могут соединятся и разъединятся многократно.

Применение

Фитинги John Guest используются в трубных магистралях при прокладке бытовых систем хозяйственного или питьевого водоснабжения. Это могут быть устройства розлива пива, автомат напитков, кофейные аппараты и т.д.

Connector Type-I (PF JG 1/4” – Thead Male 1/2”) info 5

Альтернативы и сопутствующие

Штуцер Type-I (PF JG 1/4” – НР 1/2”) служит переходником с цангового замка Push-Fit John Guest 1/4” на наружную резьбу 1/4”. Доступны также следующие переходники:

А вообще при построении систем водоснабжения одного фитинга будет явно маловато, вам скорей всего понадобятся магистральные трубки JG 1/4” и дополнительные быстросъёмные соединители John Guest. В нашем магазине представлена целая линейка фитингов JG на любой вкус и цвет.

Connector Type-I (PF JG 1/4” – Thead Male 1/2”) info 6

Габаритный чертёж

Connector Type-I (PF JG 1/4” – Thead Male 1/2”) Dimensions

Комплектация

  • 1× Фитинг Type-I (PF JG 1/4” – НР 1/2”)

Характеристики

  • Модель: Фитинг Type-I (PF JG 1/4” – НР 1/2”)
  • Совместимость: трубки и соединители John Guest (JG)
  • Тип исполнения: прямой Type-I
  • Количество подключаемых магистралей: 2
    • Первая магистраль: Push-Fit JG 1/4” для Tube JG 1/4”
    • Вторая магистраль: НР 1/2” для ВР 1/2”
  • Цвет: белый
  • Температура эксплуатации: от 0 до 60°C
  • Материал корпуса и цанги: полипропилен (ПП)
  • Материал зубьев цанги: нержавеющая сталь
  • Материал уплотнительного кольца: этилен-пропиленовый каучук (СКЭП)
