Шлейф JST PH2.0 «Мама – Мама» (10 pin, 30 см)

В DIY-мире нет общего стандарта подключения между собой модулей, датчиков и контроллеров. В итоге каждый производитель электроники хаотично «лепит» самые разнообразные разъёмы на свою продукцию. А все трудности коммуникации модулей ложатся на плечи разработчика.

Однако среди общей массы явно выделяются разъёмы JST, которые занимают значительную процентную часть коннекторов. Соединительный шлейф JST PH2.0 «Мама – Мама» содержит разъёмы из JST-коллекции и пригодится при коммуникации разнообразной электроники.

Подробности

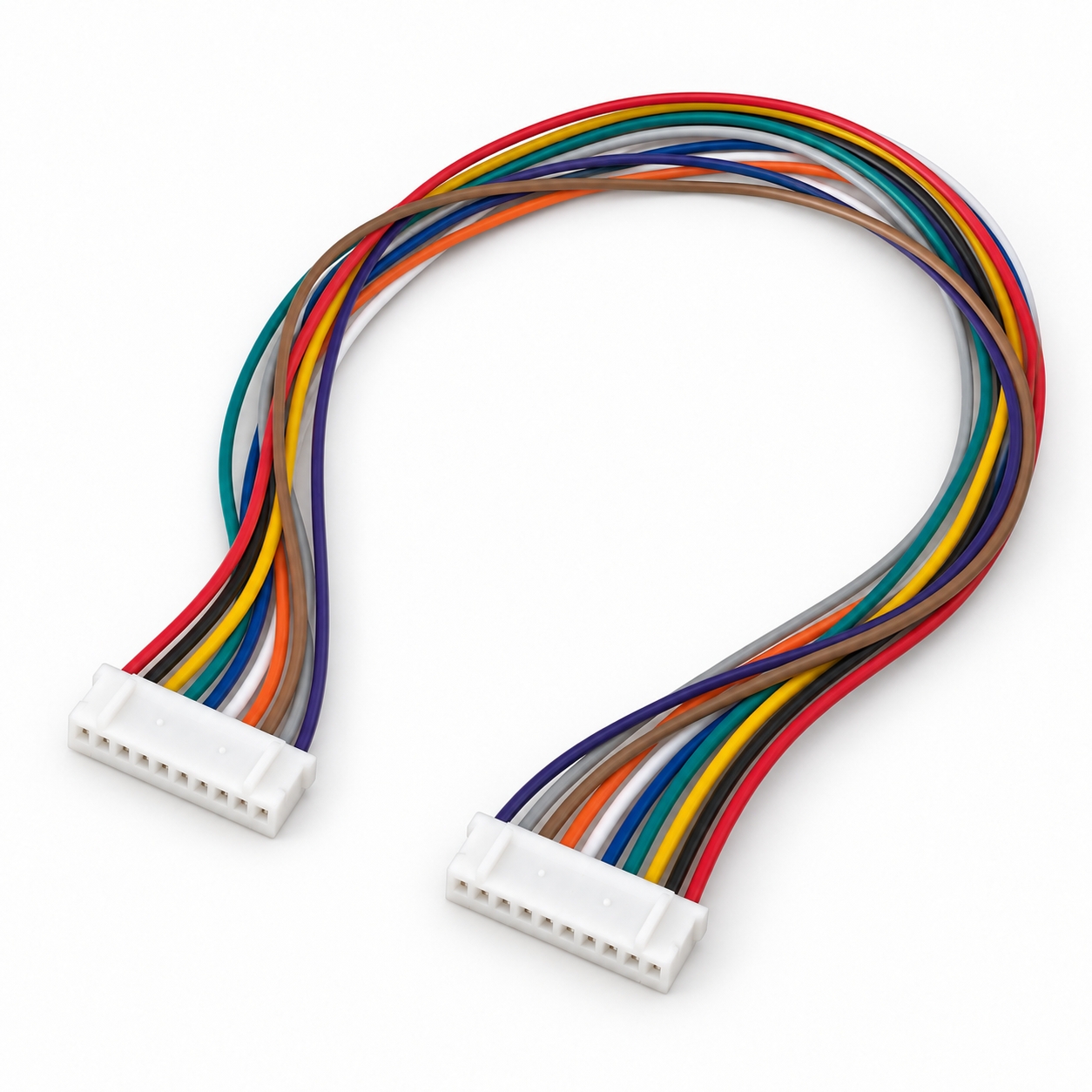

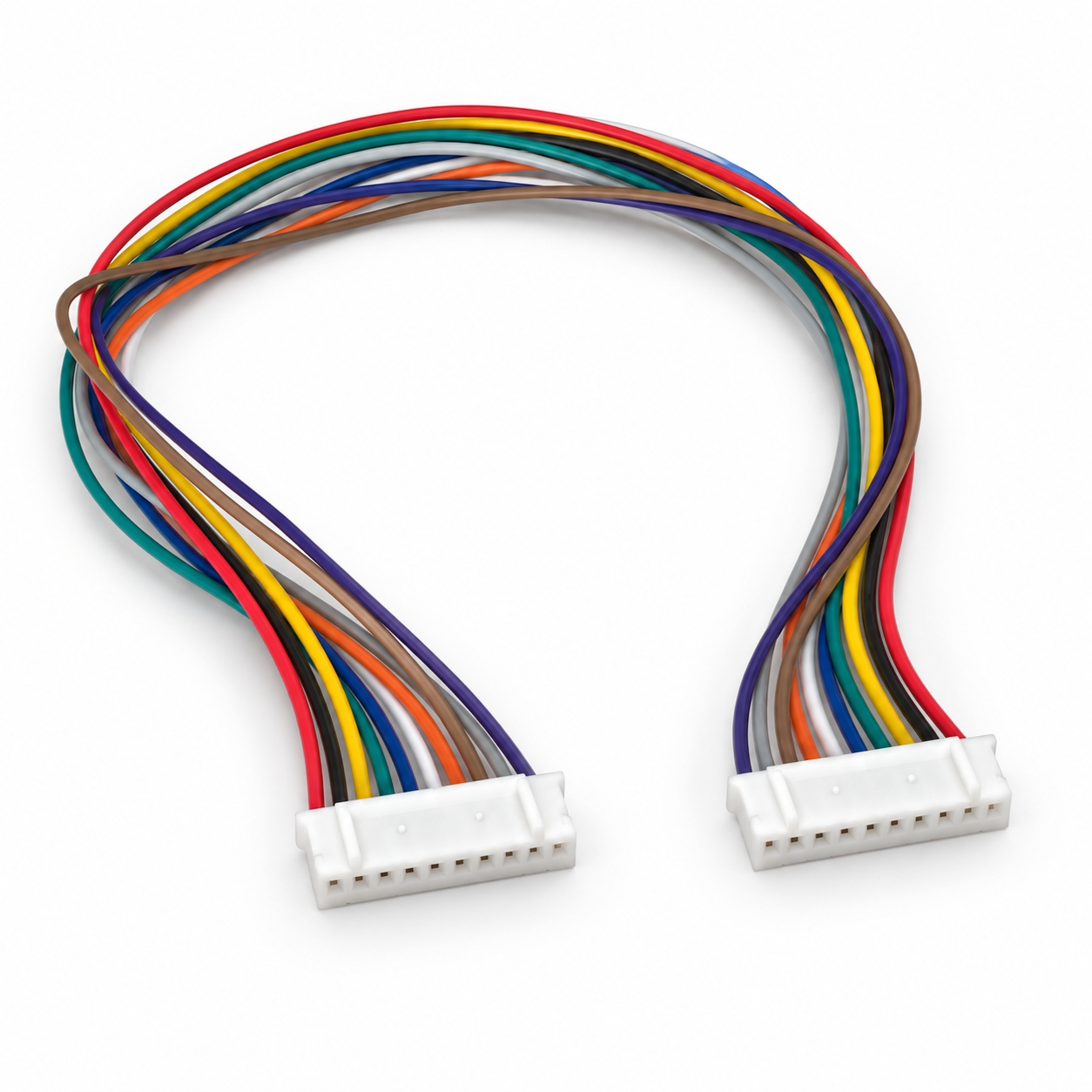

Соединительный шлейф JST PH2.0 «Мама – Мама» состоит из десяти проводов длиной 30 см. С каждой стороны шлейф обжат разъёмом JST семейства PH c десятью контактами под штырь, который принято называть «Мама» или «Female». Шаг контактов в семействе PH равен 2 мм. Разъёмы обжаты в стиле Same Direction, т.е. нумерация проводов на входе и выходе сохраняется.

Шлейф нужен там, где две платы уже несут на себе ответные штыревые разъёмы PH2.0 и их достаточно просто соединить между собой — паять и обжимать ничего не придётся.

Возможные дополнения

Обратите внимания на ряд дополнительных позиций, которые возможно вам понадобятся:

• Разъём JST PH2.0 «Папа» (10 pin) — ответная часть для коннектора JST PH2.0 «Мама», впаивается в плату.
• Шлейф JST PH2.0 «Мама» – свободные провода (10 pin, 30 см) — тот же шлейф, но с одним разъёмом: пригодится, когда второй конец нужно припаять или завести в клеммник.
• Пинцет — для аккуратной вставки и извлечения разъёмов JST.

Доступные альтернативы

Семейство шлейфов JST PH2.0 «Мама – Мама» включает в себя модели коннекторов от 2 до 10 контактов.

• Шлейф JST PH2.0 «Мама – Мама» (2 pin, 30 см)
• Шлейф JST PH2.0 «Мама – Мама» (3 pin, 30 см)
• Шлейф JST PH2.0 «Мама – Мама» (4 pin, 30 см)
• Шлейф JST PH2.0 «Мама – Мама» (5 pin, 30 см)
• Шлейф JST PH2.0 «Мама – Мама» (6 pin, 30 см)
• Шлейф JST PH2.0 «Мама – Мама» (7 pin, 30 см)
• Шлейф JST PH2.0 «Мама – Мама» (8 pin, 30 см)
• Шлейф JST PH2.0 «Мама – Мама» (9 pin, 30 см)
• Шлейф JST PH2.0 «Мама – Мама» (10 pin, 30 см)

Габаритный чертёж

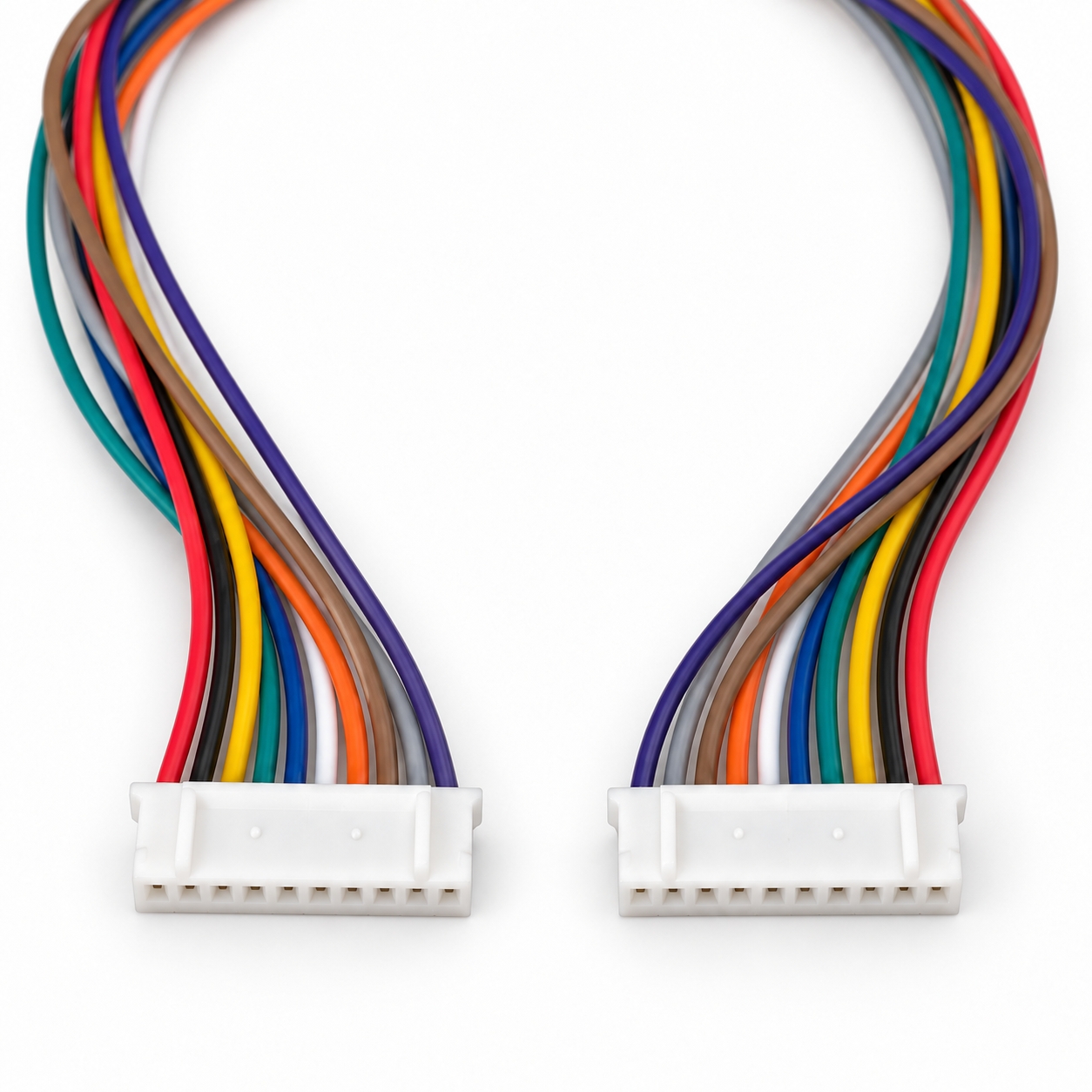

Габариты разъёма JST PH2.0 «Мама» на 10 контактов — он одинаков на обоих концах шлейфа:

Комплектация

• 1× Шлейф JST PH2.0 «Мама – Мама» (10 pin, 30 см)

Характеристики

• Модель: Шлейф JST PH2.0 «Мама – Мама» (10 pin, 30 см)
• Количество проводов: 10
• Длина шлейфа: 30 см
• Расположение проводов: Same Direction
• Разъём JST PH2.0 (с обеих сторон):
  • Исполнение: «Мама» / Female
  • Количество контактов: 10
  • Шаг контактов: 2 мм
  • Все контакты объединены в один пластиковый корпус

Документация

• Datasheet на разъём JST PH
